Z reguły podczas tworzenia wspornika anteny szczególnie ważne są następujące punkty:
- Pierwszym węzłem, który zostanie przyłączony do wieży, jest węzeł nr 1.
- Z węzłem tym łączy się pręt o przekroju 2. Wszystkie pozostałe pręty połączone z wieżą muszą mieć również przekrój 2.
- Pręty, do których mają być przymocowane wsporniki anteny, mają przekrój nr 1.
- Pręty ogólne, bez specjalnych właściwości, mają przekrój 3.
Najpierw należy utworzyć nowy model i zdefiniować przekroje od 1 do 3.
.png)

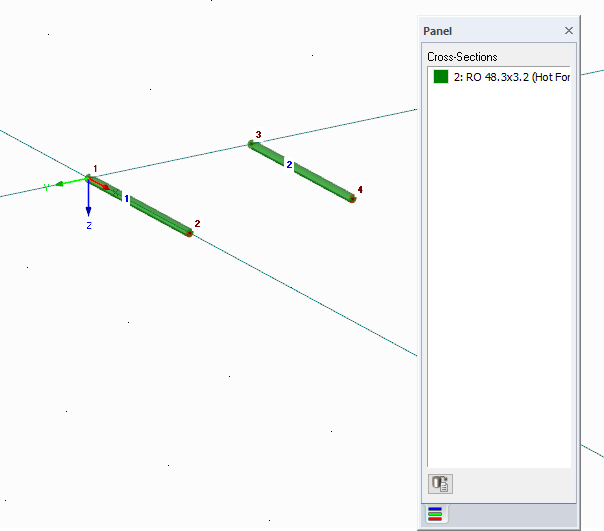

Następnie tworzone są dwa pręty o przekroju 2, które później zostaną połączone z dwiema nogami. Wymiary nie są istotne, ale powinny odnosić się do gabarytów typowej wieży.
.png)

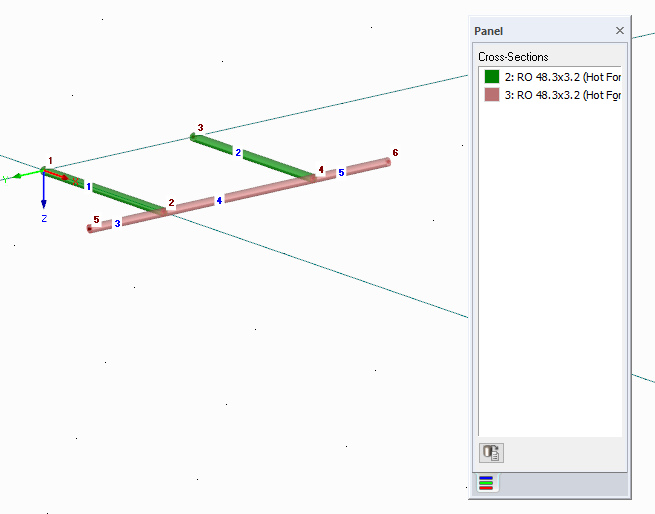

Kolejne trzy pręty to pręty ogólne, które nie posiadają specjalnych funkcji, w związku z czym mają przekrój numer 3.
.png)

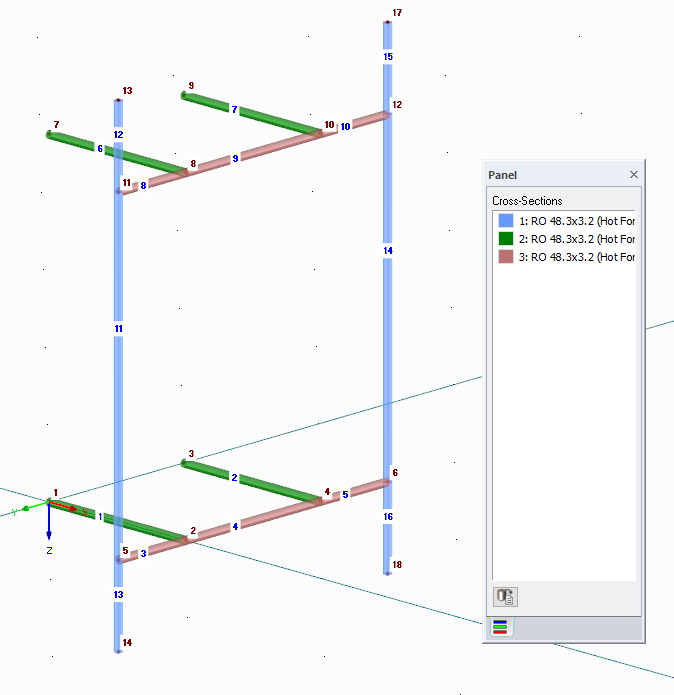

Należy skopiować wszystkie pręty na górę i utworzyć sześć prętów, zgodnie z poniższym rysunkiem, dla których można zdefiniować anteny. Pręty te powinny mieć zatem przekrój 1.
.png)

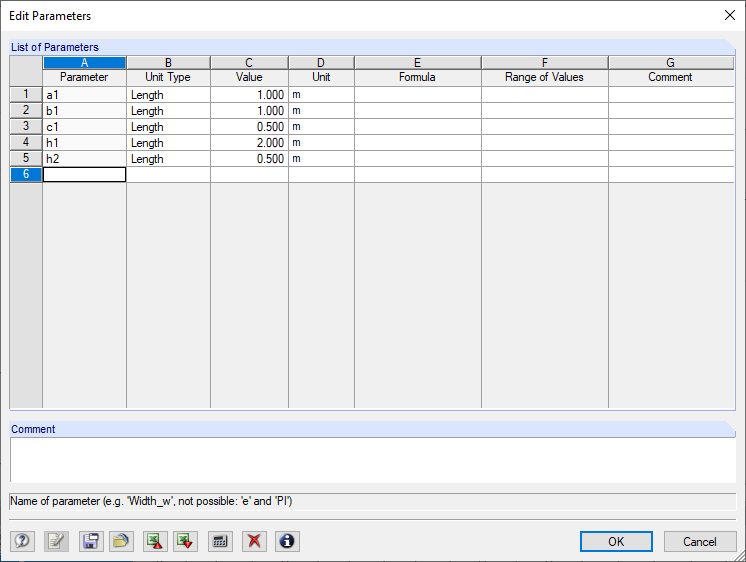

Ponieważ definicja wspornika anteny powinna pasować do wież i masztów o różnych wymiarach, konieczna jest parametryzacja węzłów. W tym celu należy utworzyć wszystkie parametry w pierwszym kroku. Aby otworzyć odpowiednie okno dialogowe, należy kliknąć przycisk [Edytować parametry] nad tabelą. Ważne jest, aby nie stosować parametrów a i b, ponieważ są one już wykorzystane dla platform i podstawowej geometrii wieży. W tym przypadku nie ma konieczności parametryzacji wszystkich węzłów. Do tego wspornika anteny należy przydzielić pięć parametrów.
.png?mw=760&hash=bceda5d3008f02dc28b87726a8388dee4e7edd05)

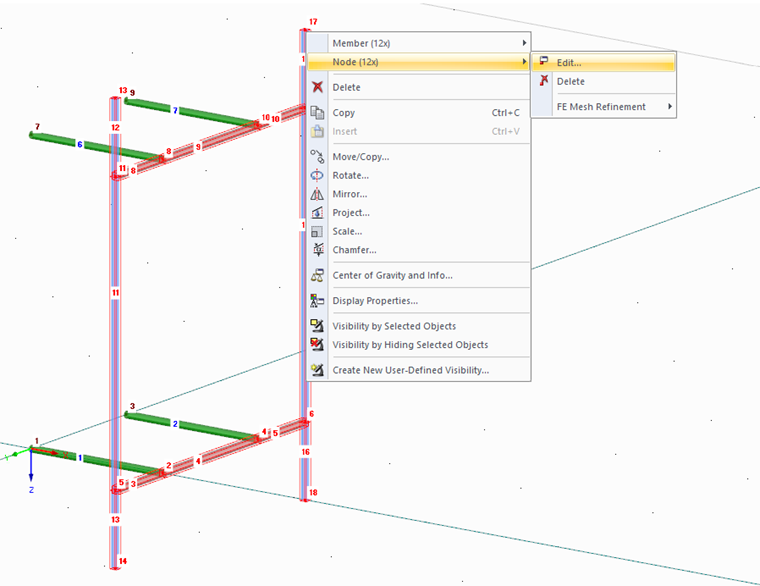

Parametry można przydzielać do pojedynczego lub wielu węzłów, a następnie przypisywać bezpośrednio do współrzędnych węzłów lub równania, w którym są zastosowane.
.png?mw=760&hash=652120ab44efa59bac23c58e6232ba990d6d7b51)

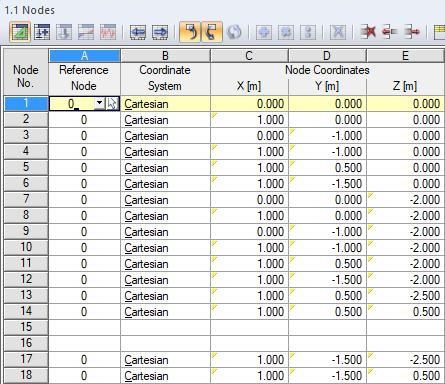

Wszystkie sparametryzowane współrzędne mają w odpowiedniej komórce żółty trójkąt, dzięki czemu parametryzacja jest wyraźnie widoczna. Tym samym można szybko zobaczyć w tabeli,
gdzie przydzielono parametry, a w razie potrzeby szybciej skorygować błędy.
.png)

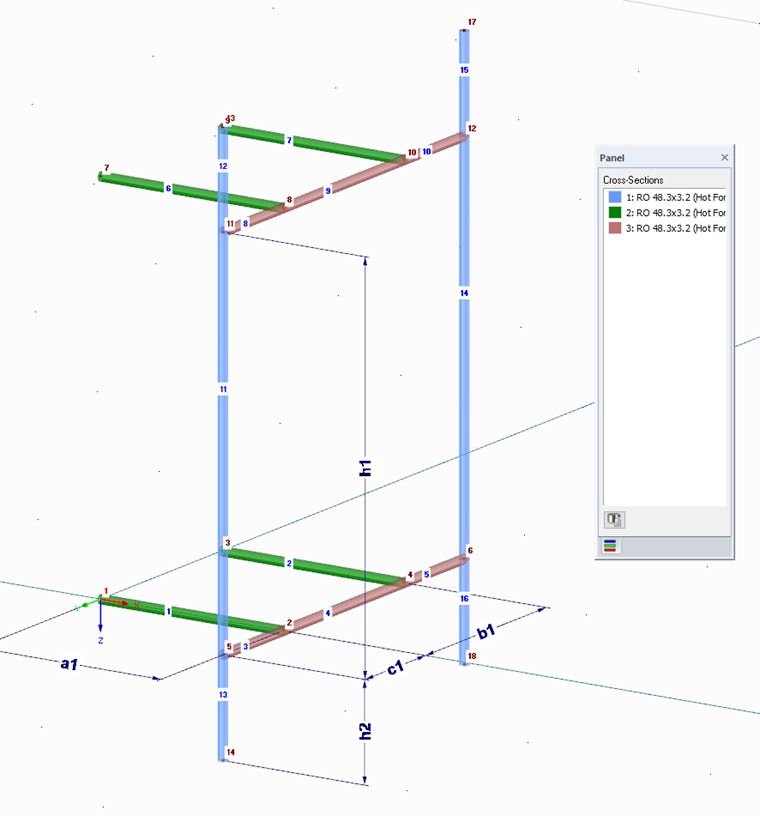

Poniższy rysunek pokazuje, w jaki sposób parametry są przydzielane.
.png?mw=760&hash=3aa26a0175f55dd5613ce43467842e91ee0c7b90)

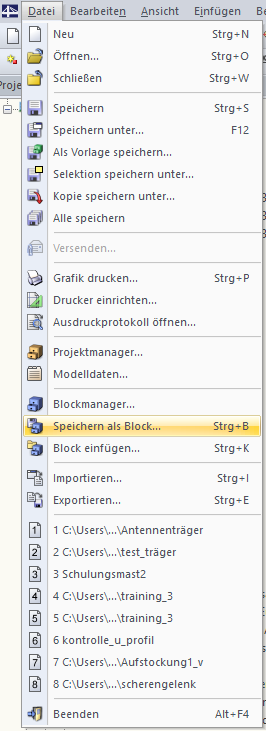

W ostatnim kroku należy wybrać cały model i zapisać jako blok w katalogu wsporników anteny, w 2D lub 3D.
.png?mw=760&hash=fb8399aa3b0503a54076824849ae266940b704ba)

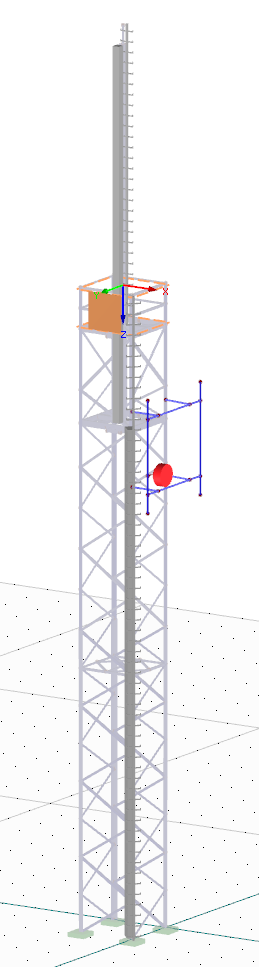

Teraz można otworzyć wspornik anteny i dodać go w module dodatkowym RF-/TOWER Equipment. Parametry można łatwo dostosować. W odpowiednim oknie danych wejściowych można też przydzielić anteny do prętów o przekroju 1.
