Стальные рамы с учетом жесткости соединения

Модель данной статьи основана на примере 5.5.3 из технической литературы {%><#Refer [1]]]. В нем поясняется влияние жесткости соединения на определение значений внутренних сил, а также на расчет соединений на примере двухэтажной, двухпролетной стальной рамы.

Нагрузки

Нагрузки, возникающие при нагружаемой ширине четыре метра, применены согласно {%><#Refer [1]]]. При этом не учитывается только смещение стержневых шарниров на 0,1 м от оси колонн. Глобальный исходный перекос рассчитывается по уравнению 5.5 в {%>

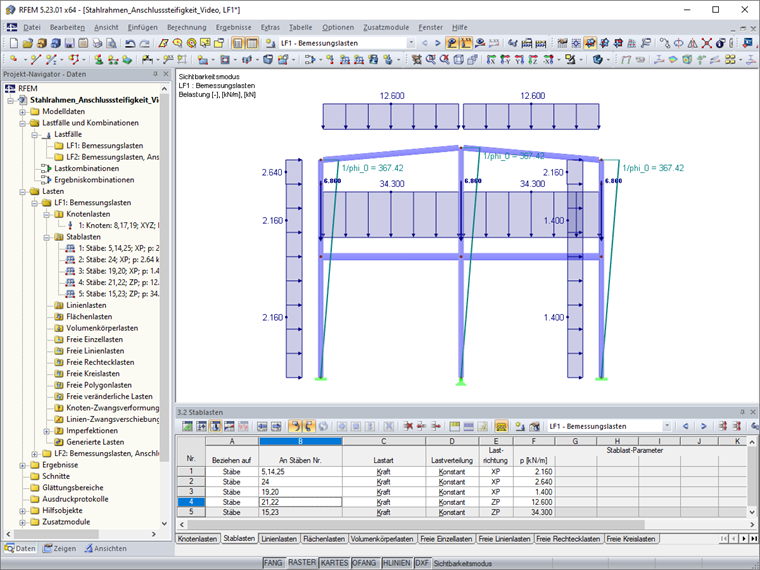

1 Расчетные нагрузки и несовершенства для расчета конструкции

Геометрия соединений и характеристики моментов и вращения

Соединения поперечных балок в промежуточном перекрытии, а также в кровле, моделируются с помощью удлиненных лобовых плит без элементов жесткости в колоннах. Данная конструкция в этом случае дает экономические преимущества.

2 Геометрия соединений

Согласно [1], для деформируемых соединений, как правило, необходимо учитывать влияние моментно-вращательных характеристик соединений на распределение внутренних сил в конструкции. С помощью метода компонент, указанного в норме EN 1993-1-8, можно рассчитать упругую начальную жесткость S_j,ini соединений. Для этого применяется дополнительный модуль RF-/JOINTS Steel Rigid.

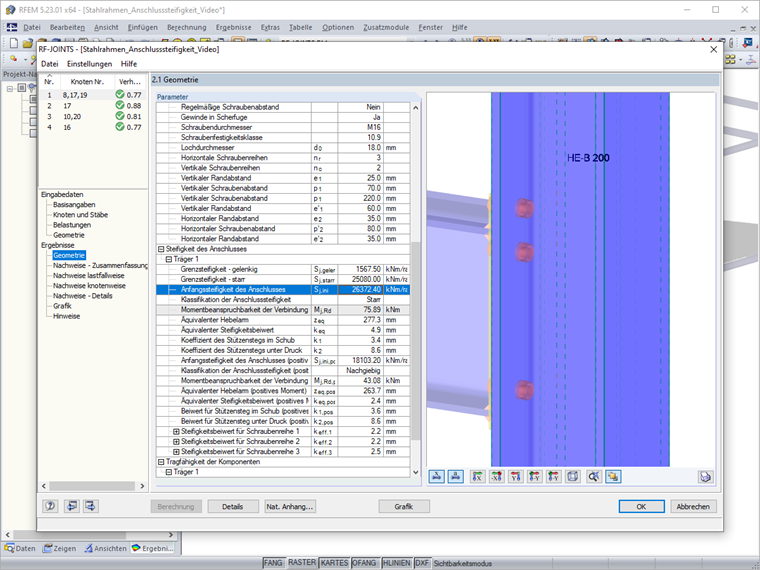

3 Berechung der elastischen Anfangssteifigkeit S,j,ini für den Anschluss des IPE 240

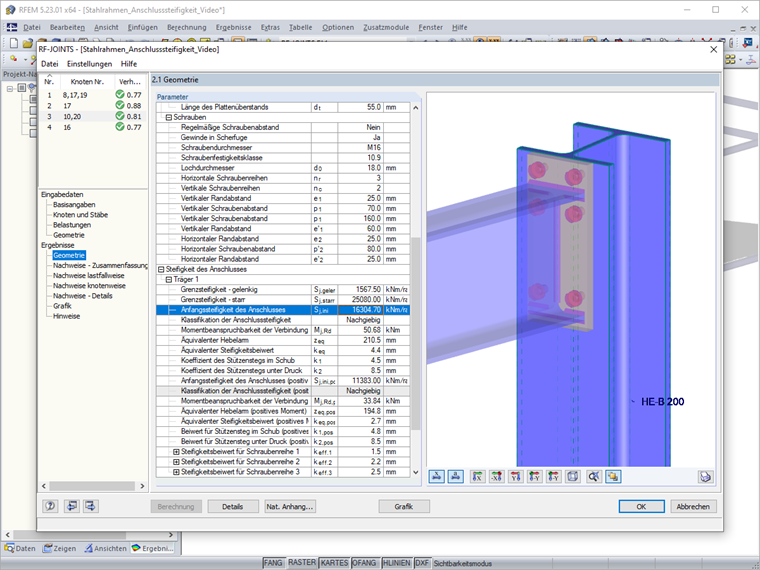

4 Berechung der elastischen Anfangssteifigkeit S,j,ini für den Anschluss des IPE 300

Применение жесткости пружины при кручении в модели рассматривается упрощенно по норме EN 1993-1-8, раздел 5.1.2 (4), для быстрой настройки системы в случае внесения изменений посредством параметризации.

IPE 240: S_{j,модель} = S_j,ini/η = 16 304/2 = 8 152 кНм/рад
IPE 300: S_{j,модель} = S_j,ini/η = 26 372/2 = 13 186 кНм/рад

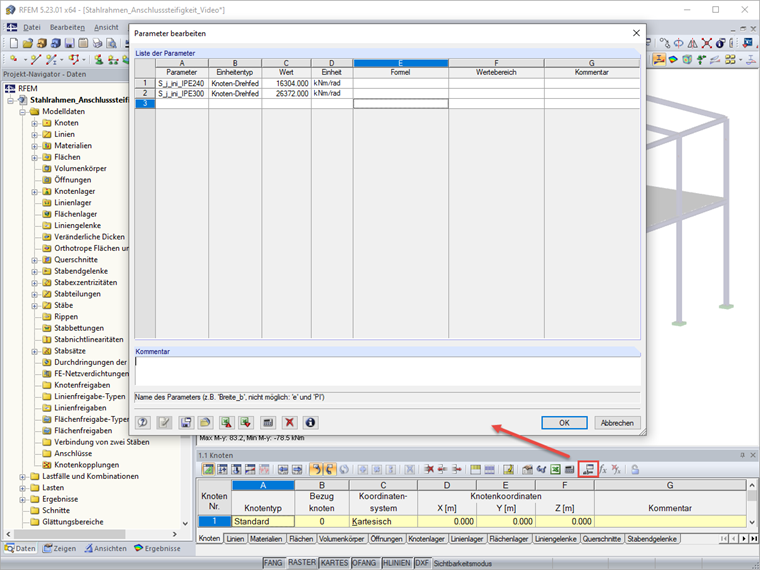

5 Definition der Parameter für die Stabendgelenke

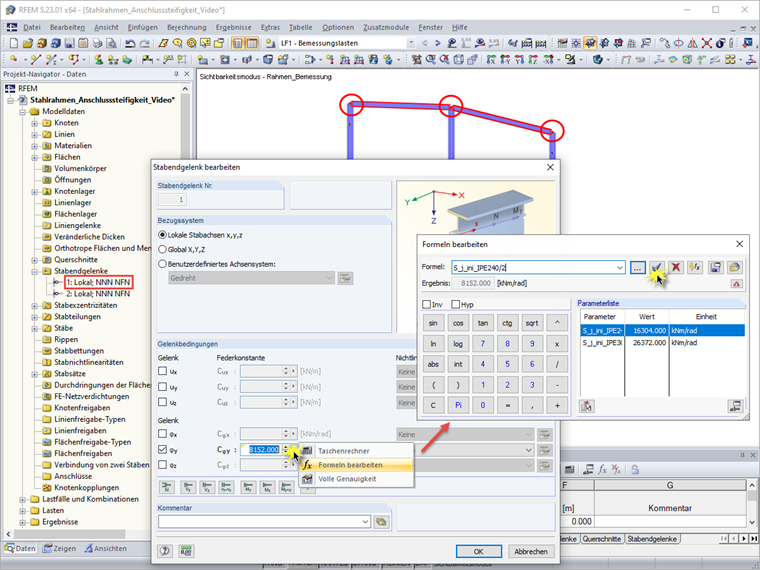

6 Zuweisung des Parameters "S_j_ini_IPE240" zum Stabendgelenk 1

Внутренние силы и расчет соединений

Результатом определения значений первой собственной формы в плоскости рамы с помощью дополнительных модулей RSBUCK или RF-STABILITY является коэффициент критической нагрузки a_cr, равный 12,6. Это позволяет рассчитать внутренние силы по уравнению 5.1 в {%://#Refer [2]]] по теории первого порядка.

Расчет нагружения с упруго смоделированными стержневыми шарнирами приводит к следующим результатам у внутренних сил.

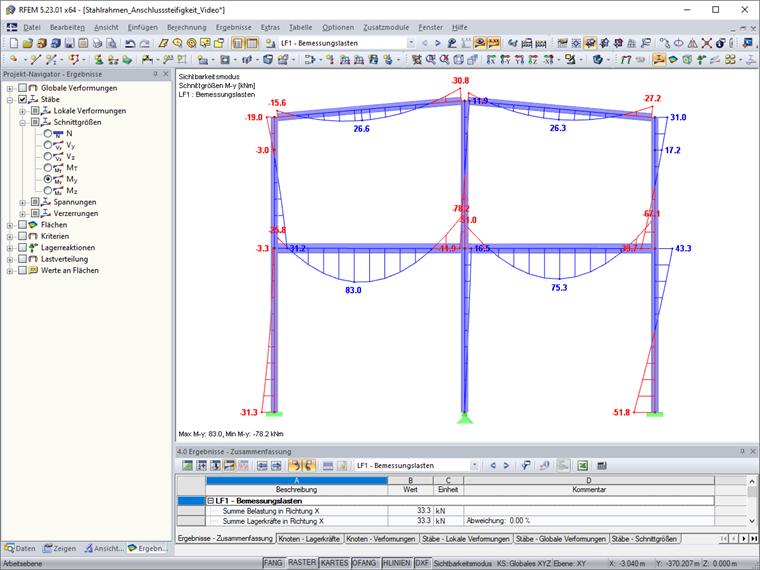

7 Распределение внутренних сил M,y с гибкими соединениями

На основе полученных значений внутренних сил соединение рассчитывается по норме EN 1993-1-8 в дополнительном модуле RF-/JOINTS Steel Rigid.

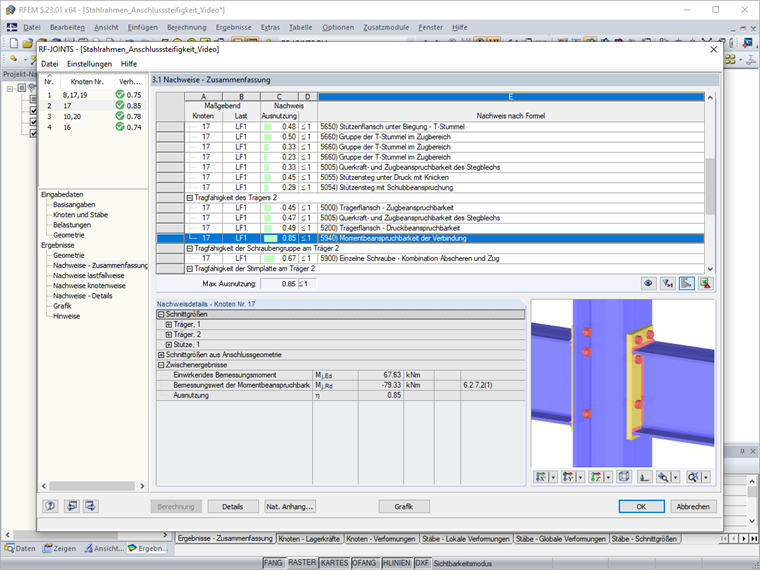

8 Nachweis der Verbindungen im System mit nachgiebigen Anschlüssen

Расчет нагружения с жесткими стержневыми шарнирами приводит к следующим результатам у внутренних сил.

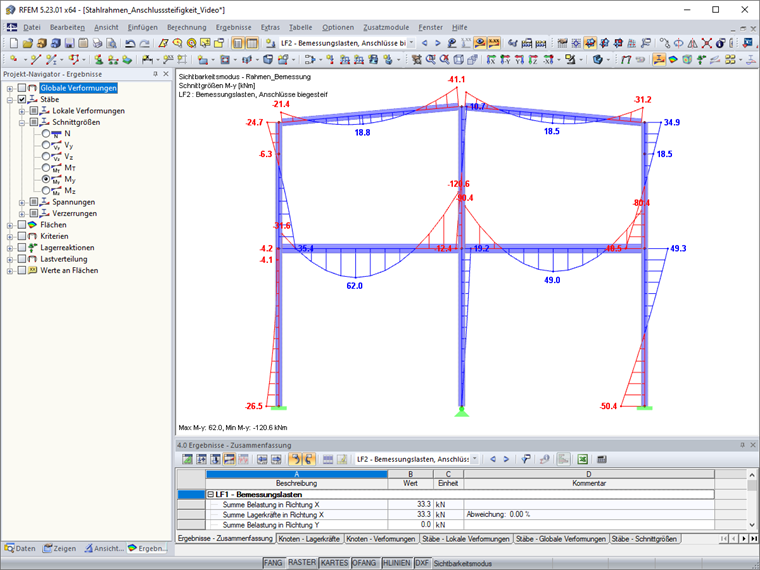

9 Распределение внутренних сил M,y с жесткими соединениями

С такими высокими значениями внутренних сил в соединении между балкой и колонной, мы больше не можем рассчитать соединения.

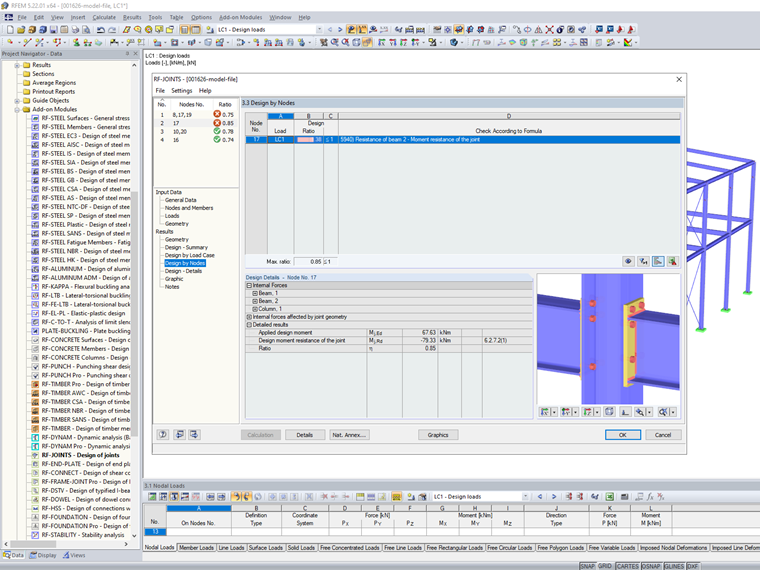

10 Nachweis der Verbindungen im System mit biegesteifen Anschlüssen

Заключение

Учет жесткости соединений в расчете конструкции позволяет применить неусиленное выполнение соединений, а также более однородное использование балок в данной двухэтажной, двухпролетной раме стального каркаса.
