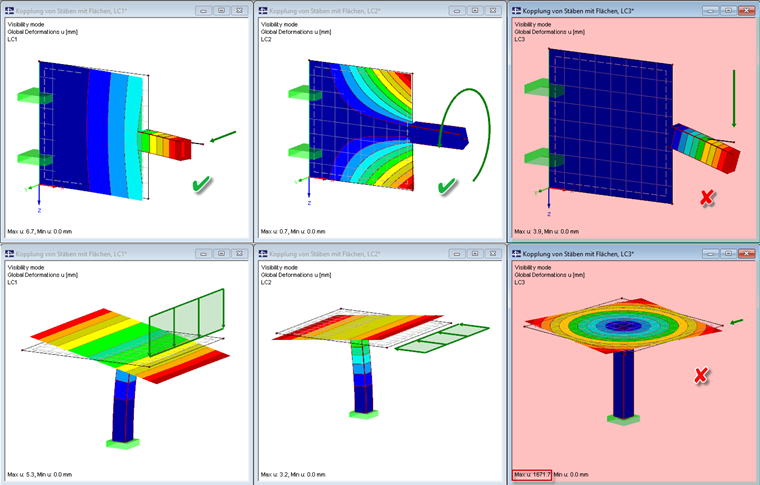

Проблемной внутренней силой является момент кручения поверхности (mz), который, однако, не входит в расчет по методу КЭ.
Степени свободы стержня при вращении вокруг локальной оси z поверхности могут передаваться только в ограниченной степени или не передаваться совсем.
В большинстве случаев расчет может быть успешно выполнен. Однако форма или величина деформации указывает на потерю устойчивости.
Решение

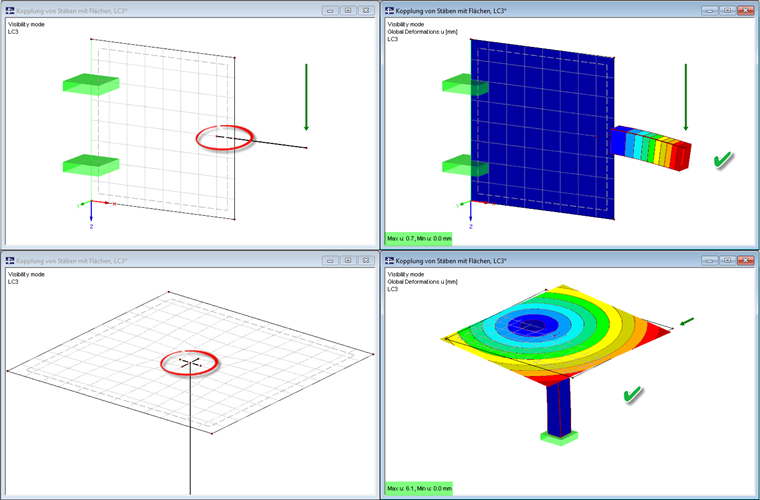

Если стержень находится в той же плоскости, что и поверхность, его можно, например, удлинить на один конечный элемент к поверхности. Также мы можем смоделировать короткие кромочные стержни на грани поверхности.
Если стержень пересекает поверхность перпендикулярно, можно создать в плоскости поверхности «соединительный крест» с помощью стержней.
Таким образом можно проблемные ранее моменты передать на поверхность с помощью пар нормальных сил.
Для того, чтобы жесткость системы не была слишком высокой, смоделированные вспомогательные элементы должны соответствовать размерам сечения стержня.
