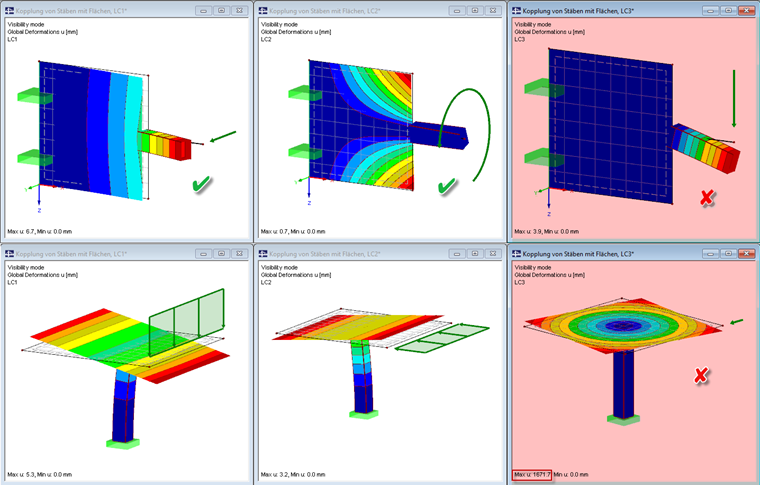

La forza interna problematica è il momento torsionale della superficie (mz ), che tuttavia non è incluso nel metodo FE.
I gradi di libertà rotazionali dell'asta che ruotano attorno all'asse z locale della superficie possono essere trasferiti solo in misura limitata o per niente.
Nella maggior parte dei casi, un calcolo può essere eseguito correttamente. Tuttavia, una deformazione indica un'instabilità.
Soluzione

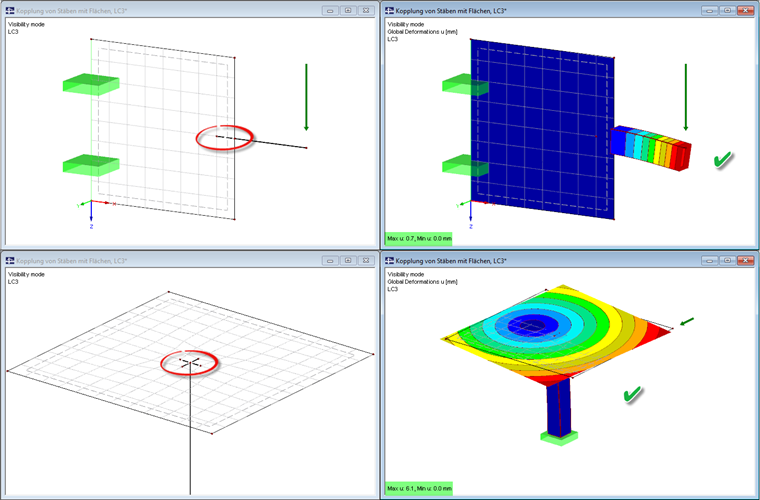

Se l'asta si trova sullo stesso piano della superficie, può essere estesa, ad esempio, con un elemento FE nella superficie. In alternativa, è possibile modellare le aste con bordo corto sul bordo della superficie.
Se l'asta incontra la superficie perpendicolarmente, una "croce di collegamento" può essere creata per mezzo di aste nel piano della superficie.
Con questa procedura, momenti precedentemente problematici possono essere introdotti nella superficie per mezzo di coppie di forze assiali.
Per non irrigidire troppo il sistema, le aste ausiliarie modellate devono corrispondere alle dimensioni della sezione trasversale delle aste.
