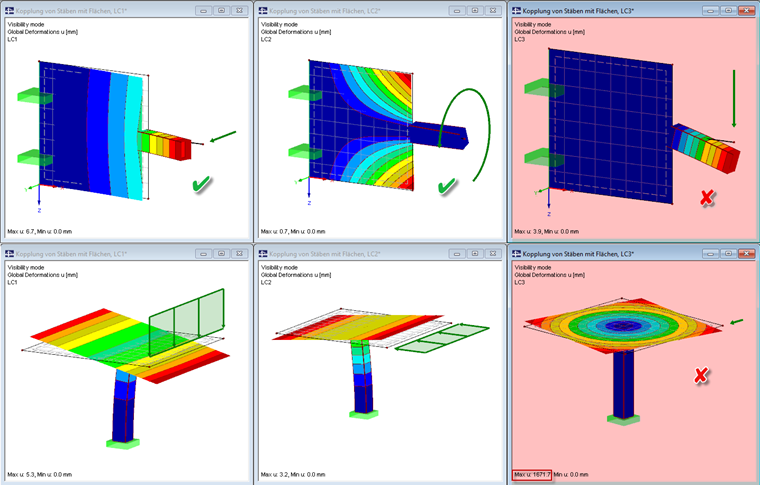

El esfuerzo interno problemático es el momento torsor de las superficies (mz), que, sin embargo, no se incluye en el método de elementos finitos (EF).
Los grados de libertad de rotación de la barra que gira alrededor del eje z local de la superficie solo se pueden transferir o bien de forma limitada, o no se pueden transferir.
En la mayoría de los casos, se puede realizar un cálculo con éxito. Sin embargo, la deformación indica una inestabilidad.
Solución

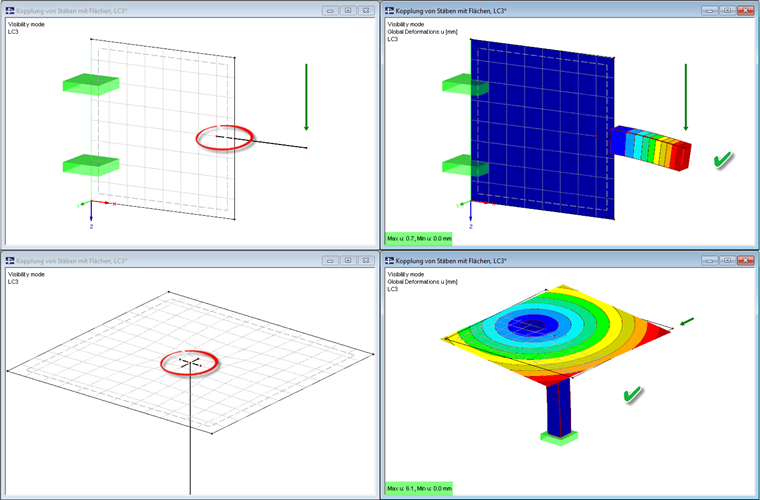

Si la barra está en el mismo plano que la superficie, puede extenderse, por ejemplo, mediante un elemento de EF en la superficie. O puede modelar barras con borde corto en el borde de la superficie.
Si la barra se encuentra perpendicularmente a la superficie, se puede crear una "cruz de conexión" por medio de barras en el plano de la superficie.
Con este procedimiento, los momentos problemáticos anteriores se pueden introducir en la superficie mediante pares de fuerzas axiales.
Para no rigidizar demasiado el sistema, los elementos auxiliares modelados deben corresponder con las dimensiones de la sección transversal de la barra.
