Spojení prutů s plochami v programu RFEM

Tipy & triky

U smíšených systémů z prutů a ploch je třeba věnovat vždy zvláštní pozornost spojovacím bodům, protože v těchto místech nelze vždy bez problému přenášet všechny vnitřní síly.

Problémovou vnitřní silou je torzní moment plochy, mz, který ovšem není součástí výpočtu metodou konečných prvků.

Stupně volnosti prutu v otáčení okolo lokální osy z plochy jsou přenosné pouze v omezené míře anebo vůbec.

Ve většině případů lze výpočet sice úspěšně provést, velikost deformace nebo tvar deformace ovšem svědčí o nestabilitě.

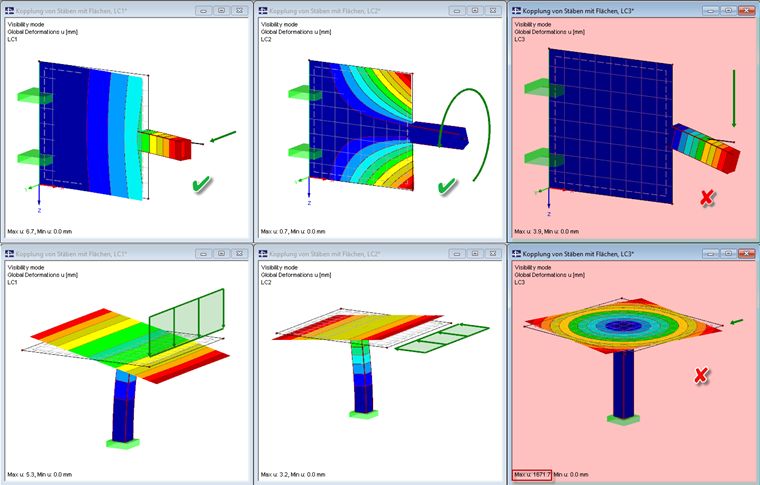

Obr. 01 - Popis problému pro modelování smíšených systémů z prutů a ploch

Řešení

Pokud se prut nachází ve stejné rovině jako plocha, lze ho například prodloužit o jeden konečný prvek do plochy. Další možností je modelovat krátké okrajové pruty na hraně dané plochy.

Pokud je prut na plochu kolmý, lze vytvořit v rovině plochy pomocí prutů „spojovací kříž“.

Tímto způsobem lze dříve problematické momenty přenášet do plochy dvojicemi normálových sil.

Aby nedošlo k přílišnému vyztužení systému, měly by modelované pomocné pruty odpovídat rozměrům průřezu prutu.

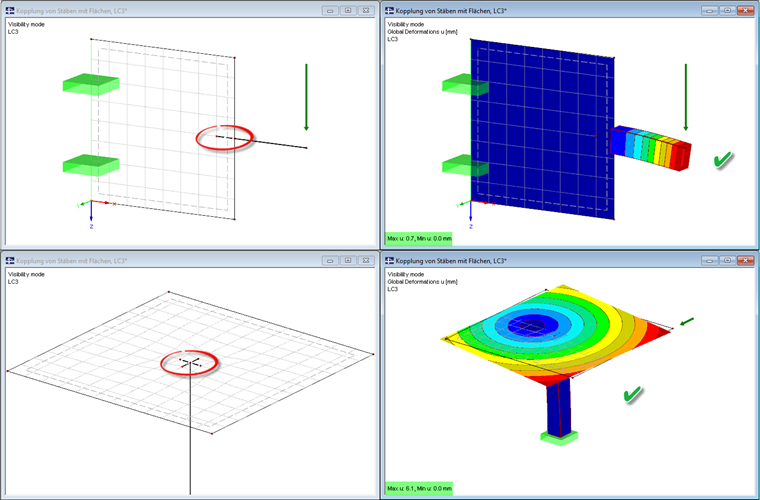

Obr. 02 - Řešení problematiky přípojů při modelování smíšených systémů z prutů a ploch

Klíčová slova

Modelování MKP Připojení prutu k ploše Kroucení Spojení prutu s plochou
