RFEM 中杆件与面的耦合

提示和技巧

在由杆件与面组成的结构体系中,尤其要注意杆件与面的连接点,因为并非所有内力都可以在连接位置处无问题地传递。

会出现问题的内力是面的扭矩 (mz),有限元法中未包括这个。

围绕面的局部 z 轴转动的杆件转动自由度只能在有限的范围内传递或完全不传递。

在大多数情况下,计算可以成功地完成。 但是,变形的大小或形状显示出现不稳定。

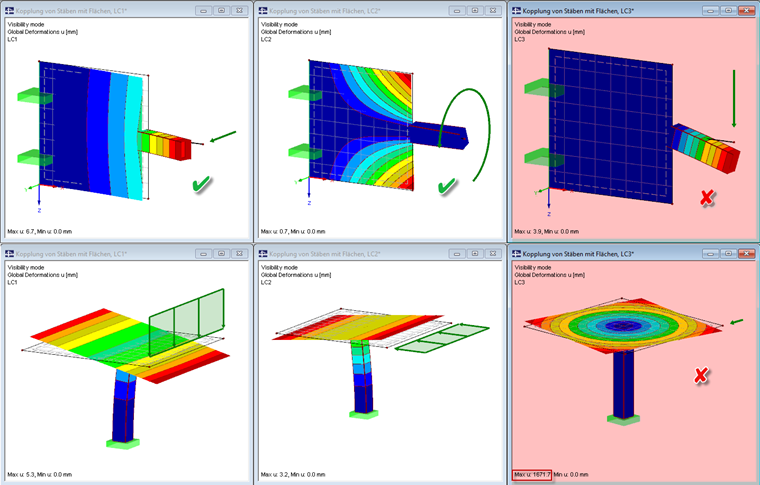

图片 01 - 由杆件和面组成的结构体系建模问题

解决方案

如果杆件与面在同一平面上,则可以通过有限元单元将杆件延伸到面中, 或者可以在面的边缘处创建短的边缘杆件。

如果杆件垂直于面,则可以通过杆件在面的平面上创建一个“连接十字”。

通过这个方法,先前有问题的扭矩可以通过一对轴力引入到面中。

需注意建模时的辅助杆件应该与结构体系中的杆件截面尺寸相对应。

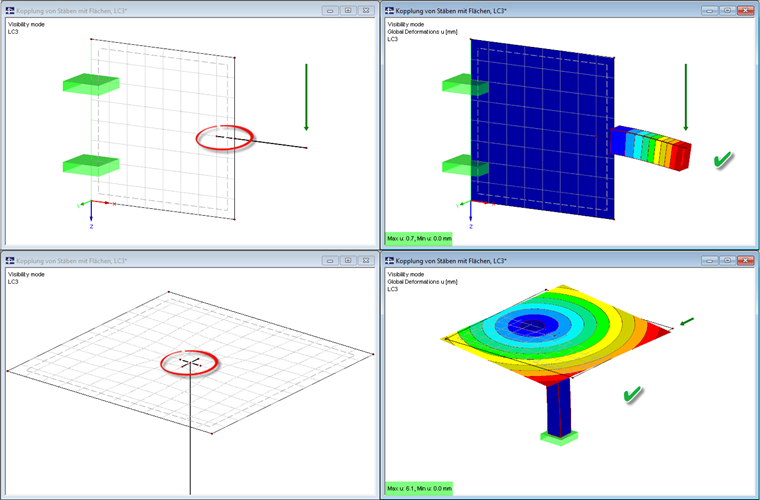

图片 02 - 杆件与面组成的结构体系建模连接问题解决方案

关键词

有限元建模 杆件与面的连接 扭转 杆件与面的耦合
