Определение опор в RFEM 6

Для правильного выполнения расчета прогиба важно «проинформировать» программу о точных условиях опирания интересующего элемента. Определение расчетных опор в программе RFEM 6 будет показано для блока железобетонных стержней.

Расчет опор блока железобетонных стержней в программе RFEM 6

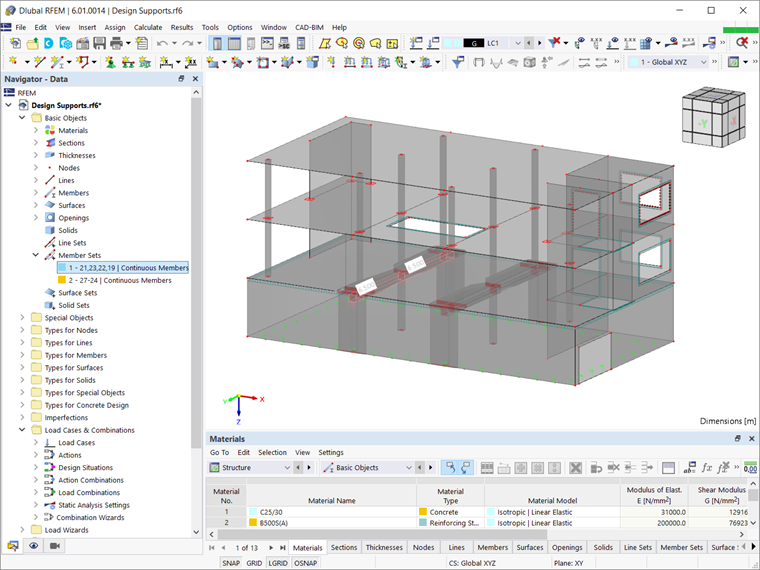

Набор стержней, для которого будут определены расчетные опоры в данном примере, представляет собой железобетонную балку, принадлежащую конструкции, показанной на рисунке 1. Общая длина набора стержней составляет 13 м, и он размещается между двумя стенами. Также в середине длины размещается колонна.

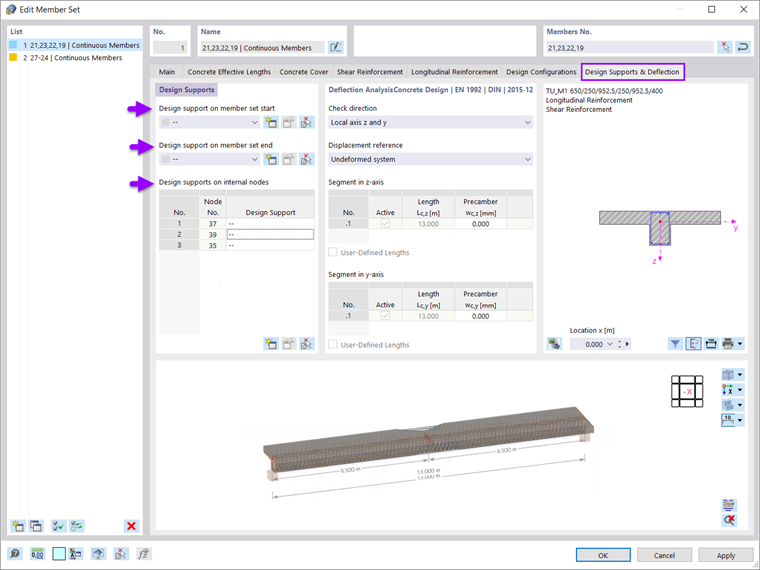

Чтобы определить опоры для расчета прогиба, необходимо использовать вкладку « Расчетные опоры и прогиб» в окне «Наборы стержней». Как показано на рисунке 2, расчетные опоры можно задать в начале и в конце группы стержней, а также во внутренних узлах.

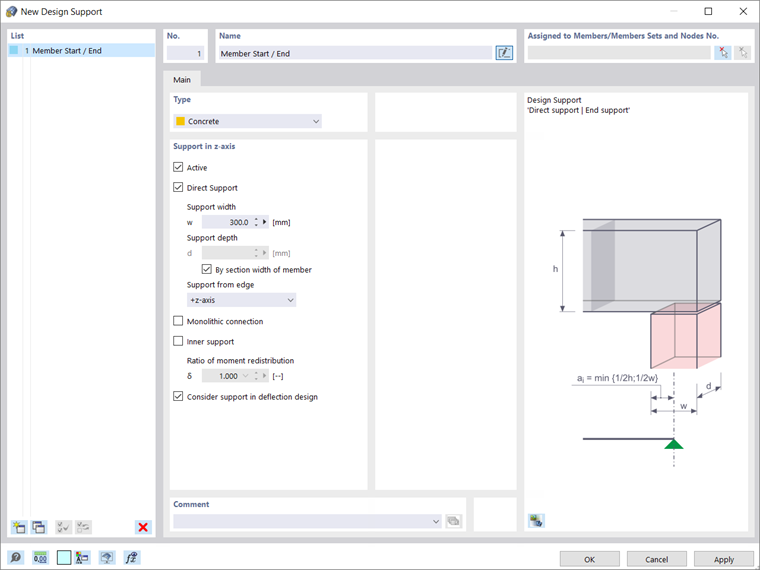

При создании новой расчетной опоры важно определить тип; в данном примере это Бетон. Опора активная и прямая. Ширина и глубина опоры могут быть заданы пользователем или взяты из ширины стержня. Если соединение стержня и опоры является монолитным, то это тоже может быть учтено программой. Поскольку интересующий блок стержней опирается на стены как в начале, так и в конце, на рисунке 3 показано создание расчетной опоры, которая должна быть определена в этих двух местах.

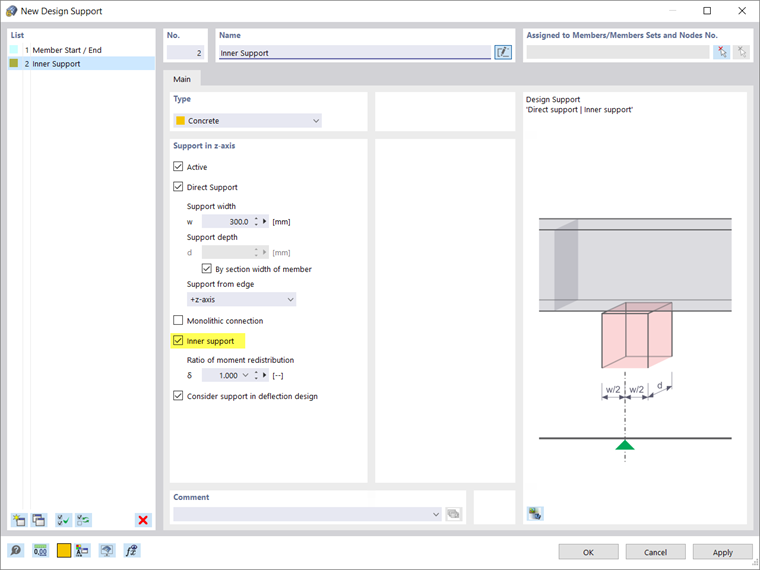

Блок стержней поддерживается железобетонной колонной в середине пролета; поэтому необходимо создать новую конструкцию (Рисунок 4). Здесь также применимо то же обсуждение, что и для первоначально созданной опоры. Чтобы определить, что это внутренняя опора, важно отметить соответствующий флажок.

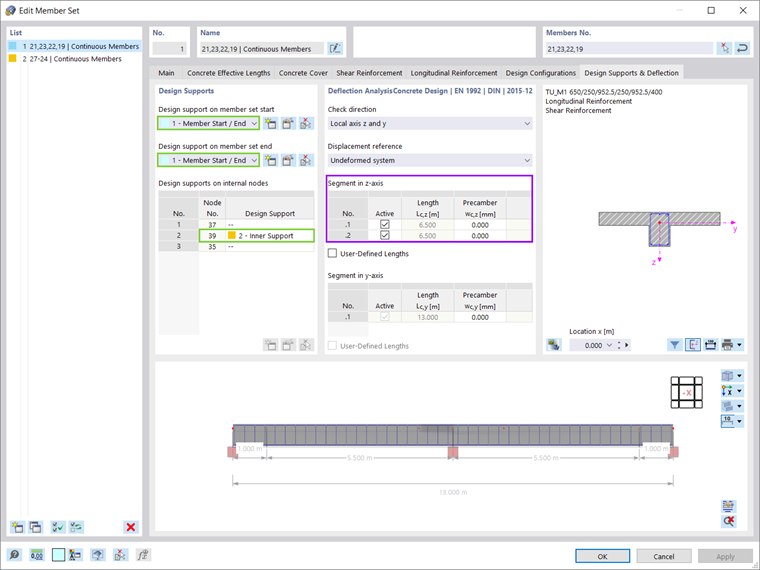

После определения расчетных опор их можно назначить в правильном месте блока стержней, как показано на рисунке 5 (то есть в начале стержня, конце стержня и соответствующем внутреннем узле). Назначение расчетных опор приводит к разделению блока стержней на два пролета по 6,5 м. Таким образом, исходная длина учитывается при расчете прогиба правильно.
