Apoyos de cálculo de un conjunto de barras de hormigón armado en RFEM 6

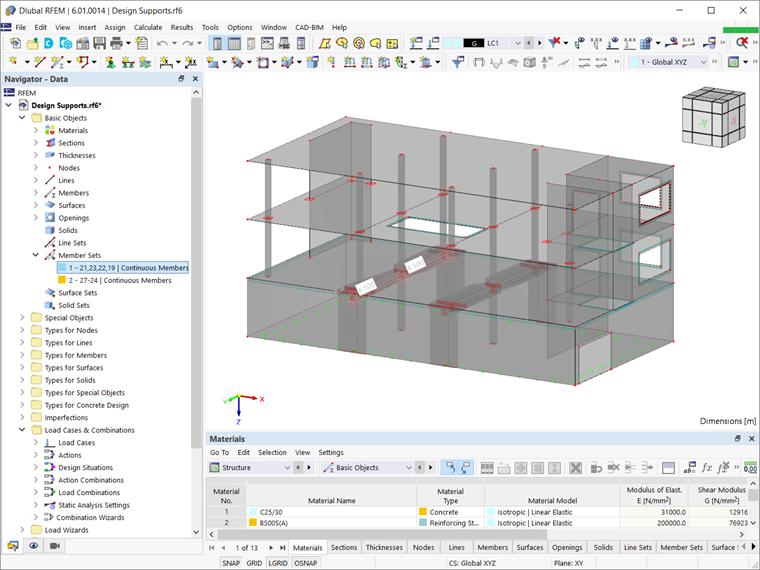

El conjunto de barras para el cual se definirán los apoyos de cálculo en este ejemplo es una viga de hormigón armado que pertenece a la estructura que se muestra en la Imagen 1. La longitud total del conjunto de barras es de 13 my se coloca entre dos muros. También se coloca una columna en el medio de la longitud.

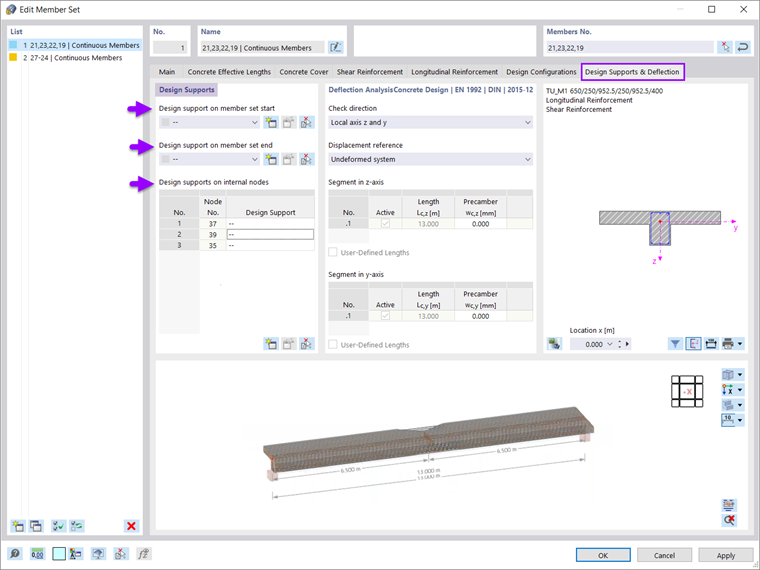

Para definir los apoyos para el análisis de flecha, es necesario usar la pestaña de Diseño de Apoyos y Flecha de la ventana Conjunto de barras. Como muestra la Imagen 2, los apoyos de diseño se pueden definir al inicio del conjunto de barras, al final del conjunto de barras y en los nudos internos.

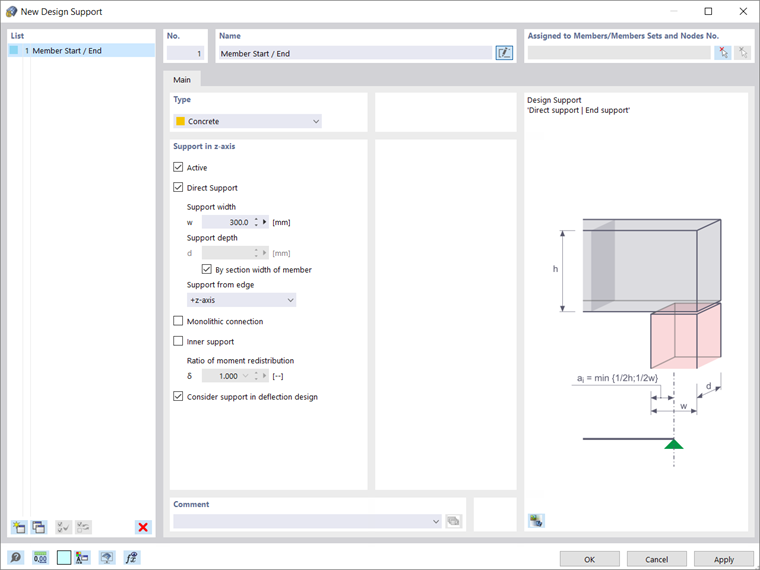

Al crear un nuevo soporte de diseño, es importante definir el tipo; en este ejemplo, el tipo es Hormigón. El apoyo es activo y directo. El ancho y la profundidad del apoyo pueden ser asignados por el usuario o tomarse del ancho de la barra. Si la conexión entre la barra y el apoyo es monolítica, el programa también puede tenerlo en cuenta. Dado que el conjunto de barras de interés está apoyado por muros tanto al inicio como al final, la Imagen 3 muestra la creación de un apoyo de diseño a definir en estas dos ubicaciones.

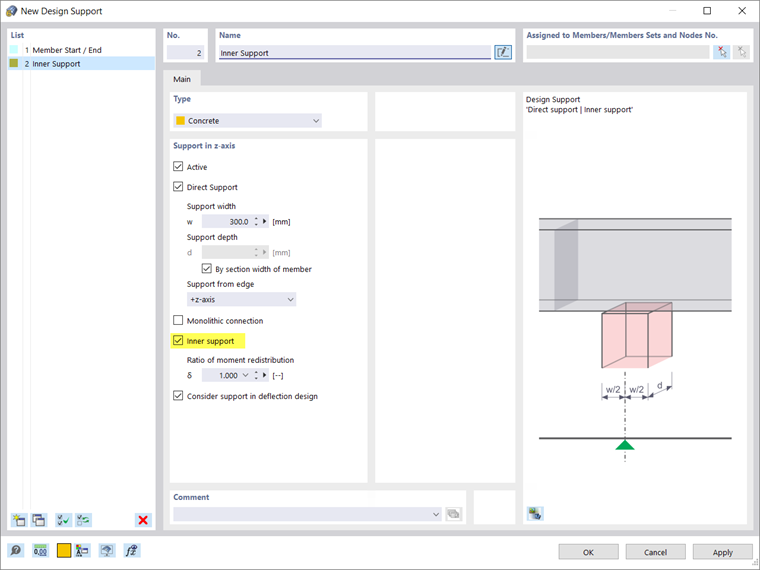

El conjunto de barras se apoya en un pilar de hormigón armado en el medio del vano; por lo tanto, se debe crear un nuevo soporte de diseño (imagen 4). Aquí también se aplica la misma discusión que para el soporte de diseño creado inicialmente. Para definirlo como un apoyo interior, es importante marcar la casilla de verificación asociada.

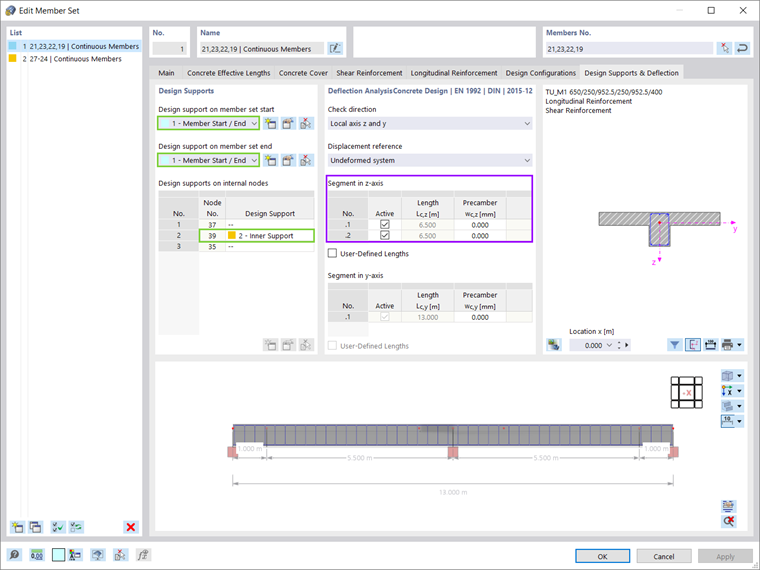

Una vez que se han definido los apoyos de diseño, se pueden asignar en la ubicación correcta del conjunto de barras como se muestra en la Imagen 5 (es decir, el inicio y final de la barra y el nudo interno relevante). La asignación de los apoyos de cálculo resulta en la división del conjunto de barras en dos vanos de 6,5 m. De esta manera, la longitud de referencia se considera correctamente para el análisis de flecha.
