Bemessungsauflager eines Stabsatzes aus Stahlbeton in RFEM 6

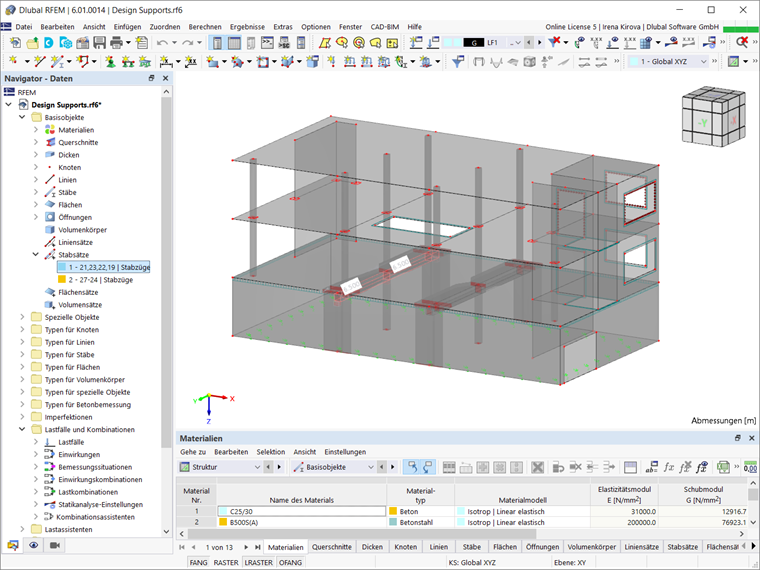

Der Stabsatz, für den in diesem Beispiel die Bemessungsauflager definiert werden, ist ein Stahlbetonträger, der zu der in Bild 1 dargestellten Konstruktion gehört. Die Gesamtlänge des Stabsatzes beträgt 13 m und er ist zwischen zwei Wänden angeordnet. In der Mitte der Länge befindet sich zudem eine Stütze.

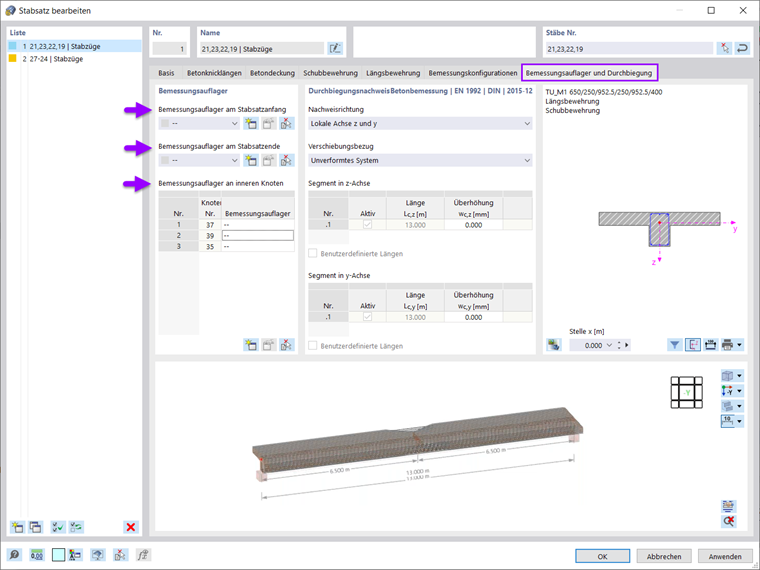

Um die Auflager für die Durchbiegungsanalyse zu definieren, muss der Reiter „Bemessungsauflager & Durchbiegung“ im Fenster 'Stabsatz' verwendet werden. Wie Bild 2 zeigt, können Bemessungsauflager am Stabsatzanfang, am Stabsatzende und an internen Knoten definiert werden.

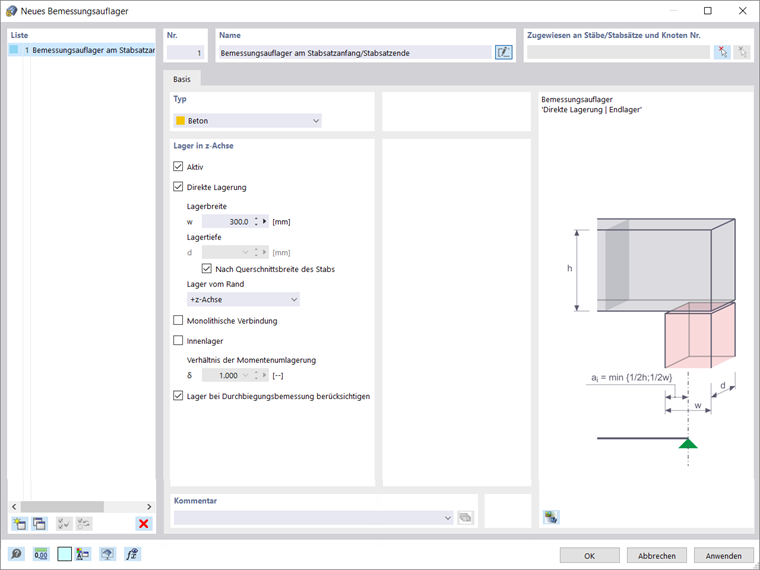

Beim Erstellen eines neuen Bemessungsauflagers ist es wichtig, den Typ zu definieren; in diesem Beispiel ist der Typ 'Beton'. Das Auflager ist aktiv und direkt. Die Breite und Tiefe des Auflagers kann vom Benutzer zugewiesen oder aus der Breite des Stabs übernommen werden. Wenn die Verbindung zwischen dem Stab und dem Auflager monolithisch ist, kann dies ebenfalls vom Programm berücksichtigt werden. Da der betreffende Stabsatz sowohl am Anfang als auch am Ende von Wänden gestützt wird, zeigt Bild 3 die Erstellung eines Bemessungsauflagers, das an diesen beiden Stellen definiert werden soll.

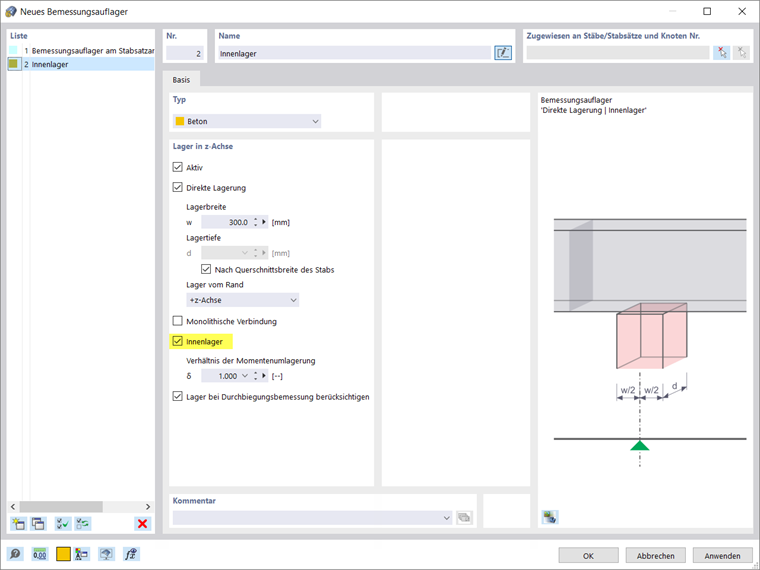

Der Stabsatz wird durch eine Stahlbetonstütze in der Mitte der Spannweite abgestützt; daher muss ein neues Bemessungsauflager erzeugt werden (Bild 4). Hier gilt dieselbe Überlegung wie für das ursprünglich erzeugte Bemessungsauflager. Um dieses als Innenlager zu definieren, muss das entsprechende Kontrollfeld aktiviert werden.

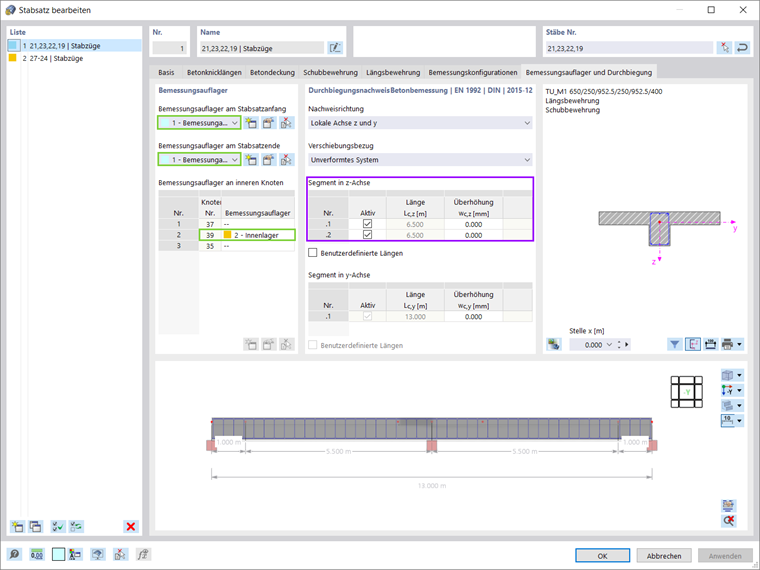

Sobald die Bemessungsauflager definiert wurden, können sie an der richtigen Stelle des Stabsatzes zugewiesen werden, wie in Bild 5 dargestellt (d.h. am Stabanfang, am Stabende und am entsprechenden internen Knoten). Die Zuweisung der Bemessungsauflager führt zu einer Teilung des Stabsatzes in zwei Spannweiten von 6,5 m. Auf diese Weise wird die Bezugslänge für die Durchbiegungsanalyse korrekt berücksichtigt.
