Apoios de Dimensionamento de Conjunto de Barras de Betão Armado no RFEM 6

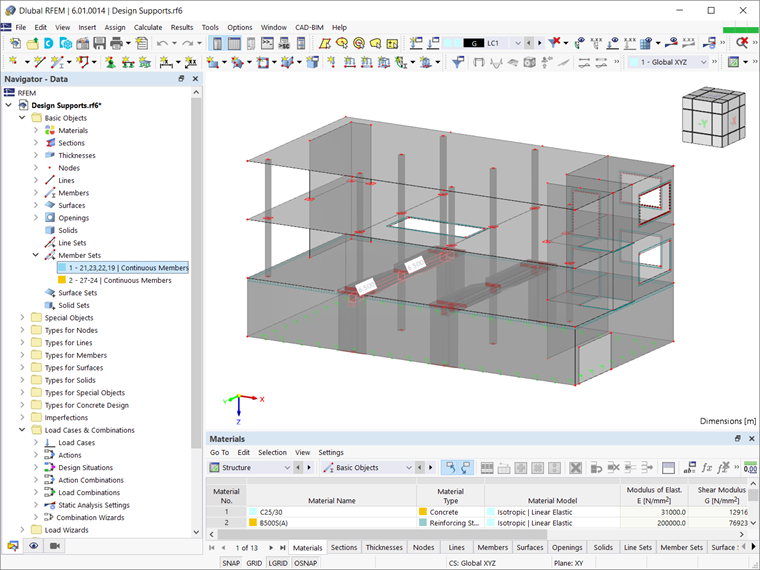

O conjunto de barras para o qual os apoios de dimensionamento serão definidos neste exemplo é uma viga de betão armado pertencente à estrutura mostrada na Imagem 1. O comprimento total do conjunto de barras é 13 m e ele está apoiado entre duas paredes. Uma coluna também está colocada no meio do comprimento.

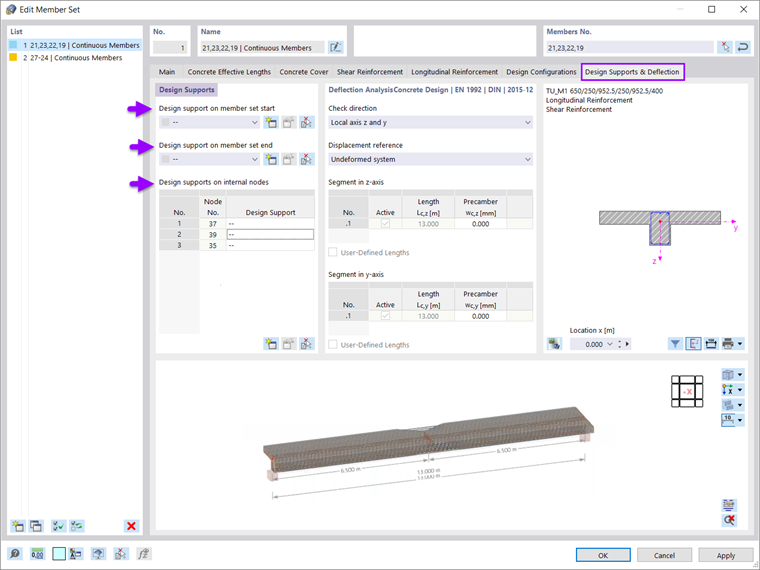

Para definir os apoios para a análise de deformações, é necessário utilizar o separador Apoios de Dimensionamento & Deformação da janela do Conjunto de Barras. Como mostra a Imagem 2, os apoios de dimensionamento podem ser definidos no início do conjunto de barras, no fim do conjunto de barras e em nós internos.

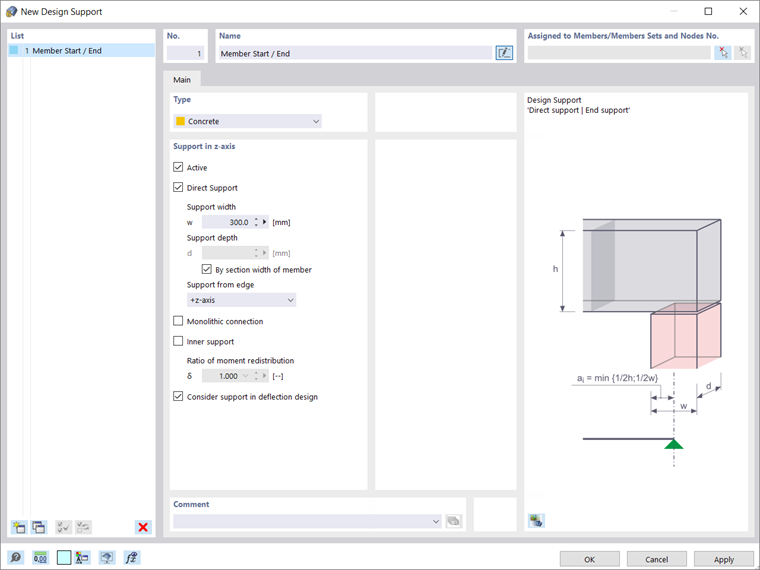

Ao criar um novo apoio de dimensionamento, é importante definir o tipo; neste exemplo, o tipo é Betão. O apoio está ativo e direto. A largura e a altura do apoio podem ser atribuídas pelo utilizador ou obtidas a partir da largura da barra. Se a ligação entre a barra e o apoio for monolítica, isso também pode ser considerado pelo programa. Como o conjunto de barras em questão é apoiado por paredes tanto no início como no fim, a Imagem 3 mostra a criação de um apoio de dimensionamento a definir nestas duas localizações.

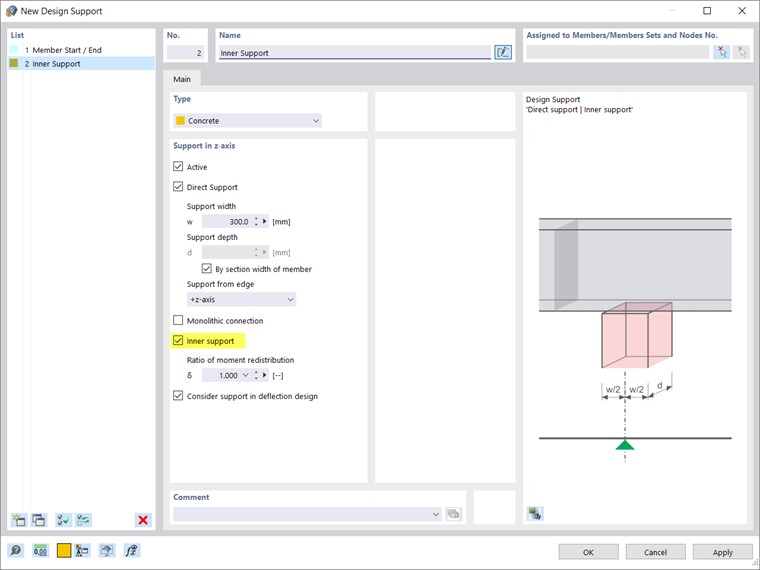

O conjunto de barras é apoiado por uma coluna de betão armado no meio do vão; por conseguinte, tem de ser criado um novo apoio de dimensionamento (Imagem 4). Aqui também se aplica a mesma explicação dada para o apoio de dimensionamento criado inicialmente. Para definir isto como um apoio interno, é importante assinalar a caixa de verificação associada.

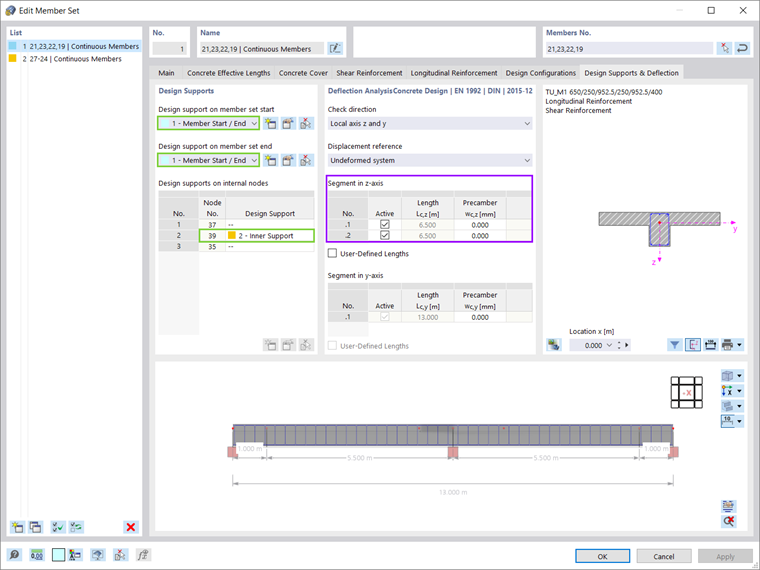

Depois de os apoios de dimensionamento terem sido definidos, podem ser atribuídos no local correto do conjunto de barras, como mostrado na Imagem 5 (ou seja, no início da barra, no fim da barra e no nó interno relevante). A atribuição dos apoios de dimensionamento resulta na divisão do conjunto de barras em dois vãos de 6,5 m. Desta forma, o comprimento de referência é corretamente considerado para a análise de deformações.
