Definizione di vincoli esterni di progetto in RFEM 6

Per eseguire correttamente l'analisi delle deformazioni, è importante “informare” il programma sulle esatte condizioni di vincolo dell'elemento di interesse. La definizione dei vincoli di progetto in RFEM 6 verrà illustrata per un insieme di aste in calcestruzzo armato.

Appoggi di progetto di un set di aste in calcestruzzo armato in RFEM 6

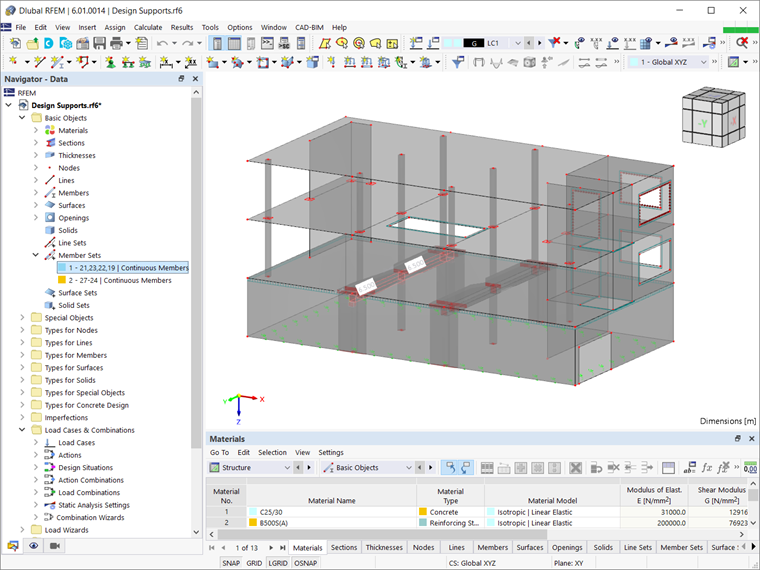

Il set di aste per il quale verranno definiti gli appoggi di progetto in questo esempio è una trave in calcestruzzo armato appartenente alla struttura mostrata nell'Immagine 1. La lunghezza totale del set di aste è di 13 m ed è posizionato tra due pareti. È inoltre presente un pilastro al centro della lunghezza.

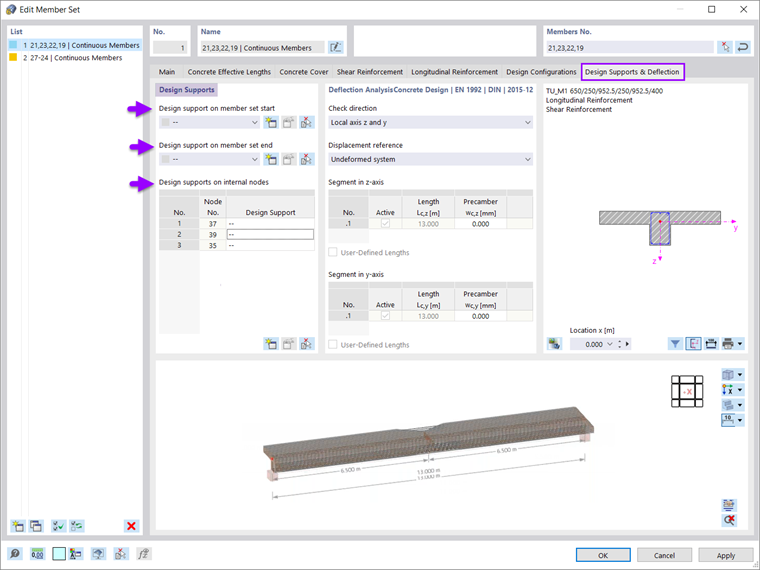

Per definire gli appoggi per l'analisi delle deformazioni, è necessario utilizzare la scheda Appoggi di progetto & Deformazione della finestra Set di aste. Come mostra l'Immagine 2, gli appoggi di progetto possono essere definiti all'inizio del set di aste, alla fine del set di aste e nei nodi interni.

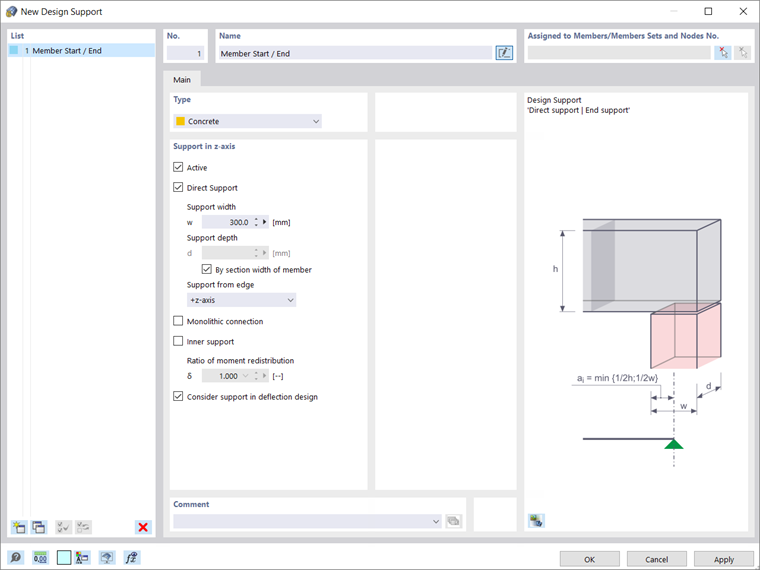

Quando si crea un nuovo appoggio di progetto, è importante definirne il tipo; in questo esempio, il tipo è Calcestruzzo. L'appoggio è attivo e diretto. La larghezza e la profondità dell'appoggio possono essere assegnate dall'utente oppure assunte dalla larghezza dell'asta. Se il collegamento tra l'asta e l'appoggio è monolitico, anche questo può essere preso in considerazione dal programma. Poiché il set di aste considerato è appoggiato su pareti sia all'inizio che alla fine, l'Immagine 3 mostra la creazione di un appoggio di progetto da definire in queste due posizioni.

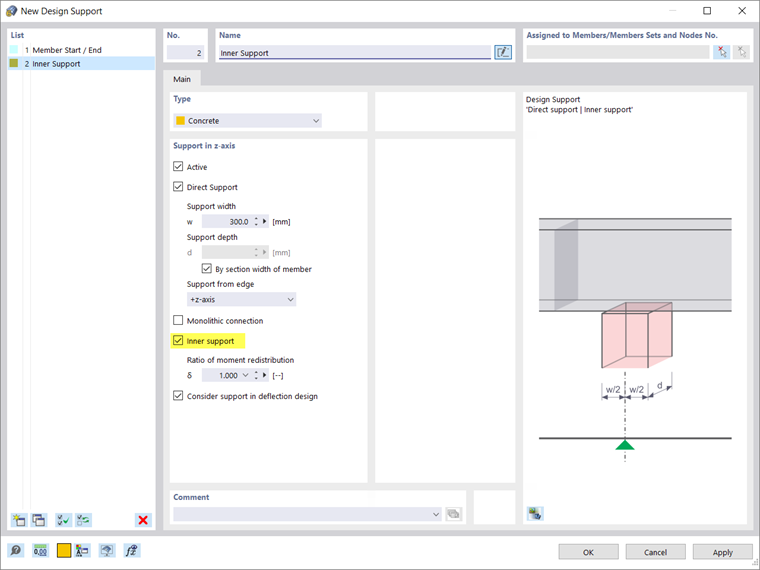

Il set di aste è appoggiato su un pilastro in calcestruzzo armato al centro della luce; pertanto, è necessario creare un nuovo appoggio di progetto (Immagine 4). In questo caso vale la stessa discussione già fatta per l'appoggio di progetto creato inizialmente. Per definire questo come appoggio interno, è importante selezionare la relativa casella di controllo.

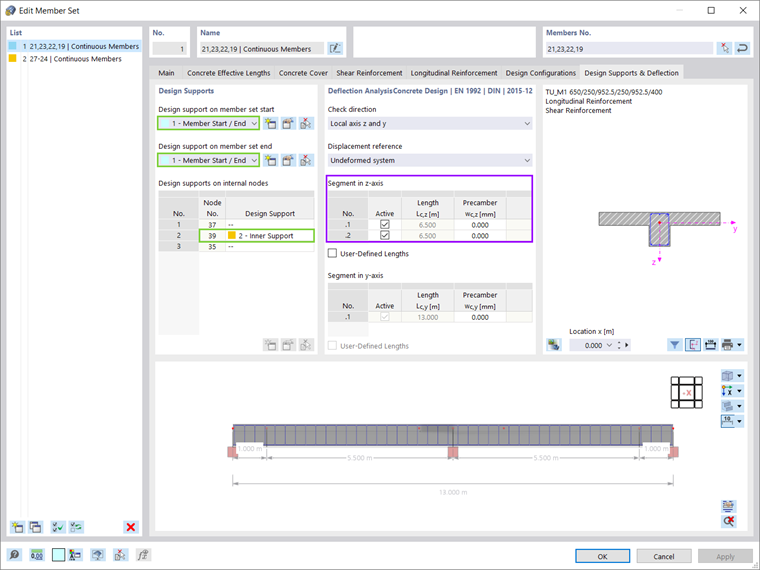

Una volta definiti gli appoggi di progetto, essi possono essere assegnati alla posizione corretta del set di aste come mostrato nell'Immagine 5 (ossia all'inizio dell'asta, alla fine dell'asta e al relativo nodo interno). L'assegnazione degli appoggi di progetto comporta la suddivisione del set di aste in due campate di 6,5 m. In questo modo, la lunghezza di riferimento è considerata correttamente per l'analisi delle deformazioni.
