Сохранение моделей в виде блоков в RFEM 6

В RFEM 6 можно сохранить выбранные объекты, а также целые конструкции в виде блоков и повторно использовать их в других моделях. Можно выделить три типа блоков: непараметрические, параметрические и динамические блоки (посредством JavaScript). В данной статье речь пойдет о первом типе блока (без параметров).

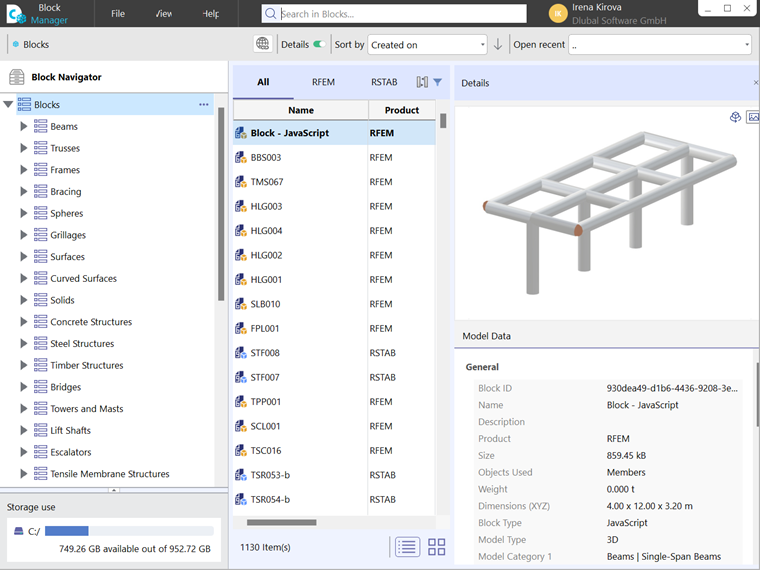

Блоками в RFEM 6 можно управлять через Dlubal Center | Блоки (рисунок 1). Множество моделей различных категорий (например, балки, фермы, рамы, башни и мачты, натяжные мембранные конструкции, силосы и резервуары и т.д.) предопределены в каталоге и готовы к использованию.

Тем не менее, новые блоки можно создать, выбрав конструкции или их части и сохранив их с помощью функции «Файл → Сохранить как блок». Кроме названия и описания блока, важно классифицировать модель по типу, используемым объектам и соответствующей категории (Рисунок 2). Эти данные помогут в последующем поиске блока в каталоге и его повторном использовании.

После сохранения блока его можно легко импортировать в любой файл RFEM 6. Для этого необходимо открыть Dlubal Center | Блоки и выберите блок из соответствующей категории (Рисунок 3).

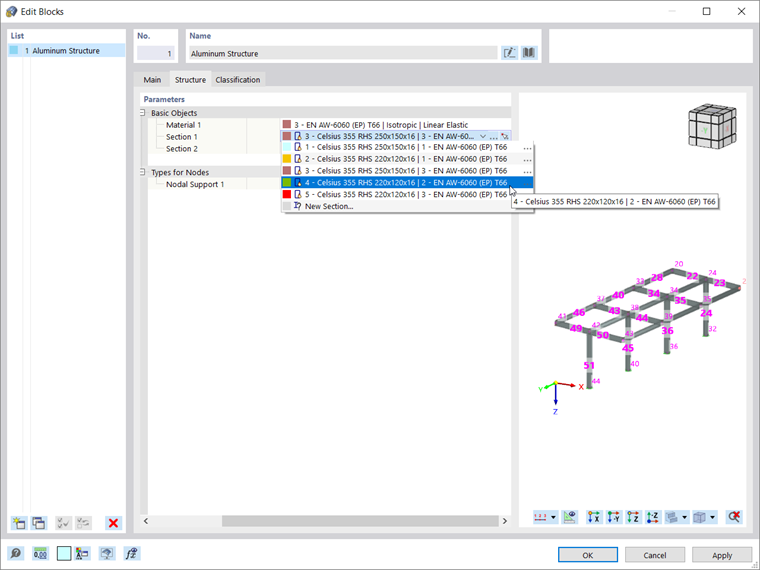

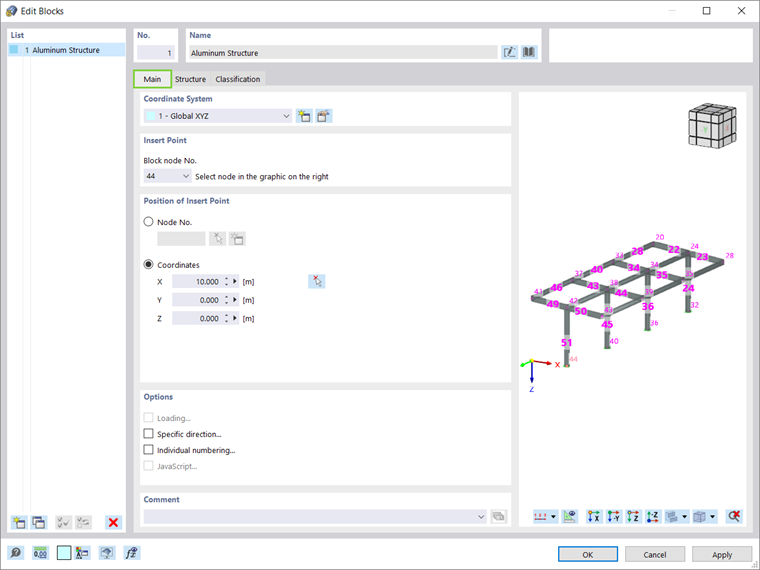

Окно « Изменить блоки » доступно сразу для определения точки вставки блока и его положения в рабочем окне RFEM. Последние могут быть назначены путем выбора узла на графике или путем вставки координат точки вставки (Рисунок 4). Модификации блока также можно ввести во вкладке « Структура » в окне «Изменить блоки». Например, можно изменить материал и сечения перед вставкой блока в файл (Рисунок 5). Таким же образом можно во вкладке « Классификация » данного окна настроить и классификацию блоков.

Важно отметить, что после вставки блок становится доступным как специальный объект, который можно в дальнейшем редактировать во вкладке « Данные » в навигаторе, как показано на рисунке 6. Кроме того, блок можно редактировать непосредственно с помощью функций RFEM (например, перетаскивания).

Заключительные замечания

Мириады моделей уже предопределены в виде блоков в Dlubal Center и доступны для использования. Тем не менее, в RFEM 6 можно добавлять как части конструкции, так и целые конструкции в виде блоков. Для лучшего понимания, важно классифицировать сохраняемую модель как блок по типу, используемым объектам и категории.

Чтобы вставить сохраненный блок в файл, необходимо определить точку вставки блока и его положение в рабочем окне RFEM. На этом этапе также возможны модификации блока как с точки зрения конструкции, так и с точки зрения классификации. Блок можно изменить и позже, так как после вставки блок доступен в качестве специального объекта во вкладке « Данные » в навигаторе.
