在 RFEM 6 中将模型保存为块

关于结构分析和 Dlubal 软件应用的技术文章

  • 知识库

技术文章

This article was translated by Google Translator

View original text

在 RFEM 6 中可以将所选对象和整个结构保存为块,并在其他模型中重复使用。 可以将块分为三种类型: 非参数化、参数化和动态块(通过 JavaScript)。 本文将重点介绍第一种块类型(非参数化)。

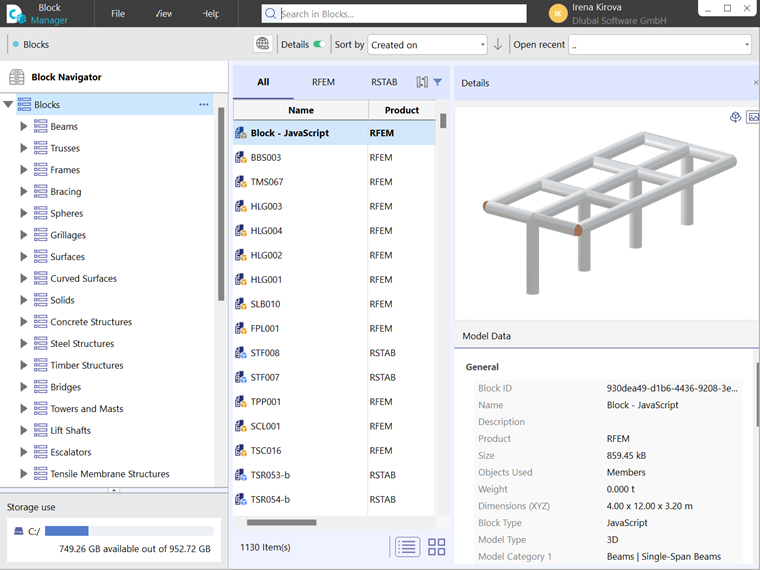

RFEM 6 中的块可以通过Dlubal Center |进行管理。(图 1)。 在目录中预定义了大量不同类别的模型(例如梁、桁架、框架、塔架和桅杆、张拉膜结构、筒仓和储罐等),可以随时使用。

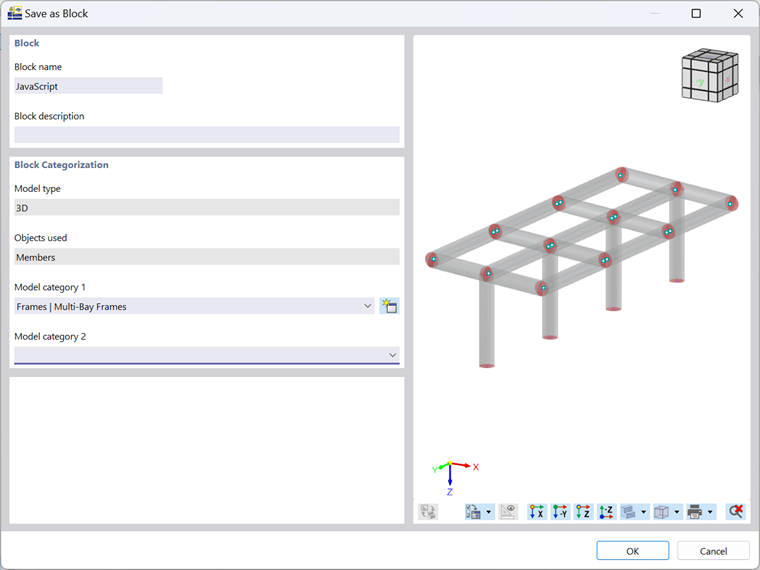

但是,也可以通过选择结构或结构零件并通过“文件 → 另存为块”将它们保存来创建新块。 除了块名称和描述外,根据类型、使用的对象和相关类别对模型进行分类也很重要(图 2)。 这些数据将有助于以后在目录中找到该块并重新使用它。

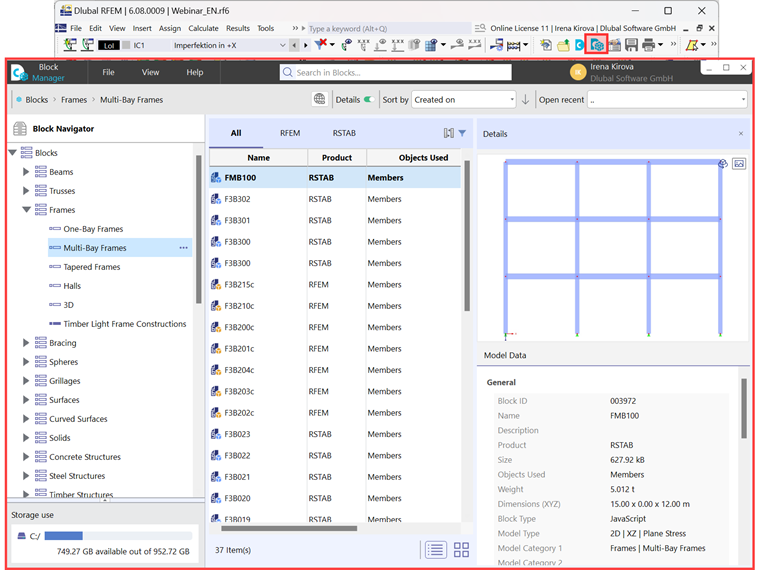

块保存后,可以轻松导入到任何 RFEM 6 文件中。 为此您需要打开Dlubal Center |块,然后从相关类别中选择该块(图 3)。

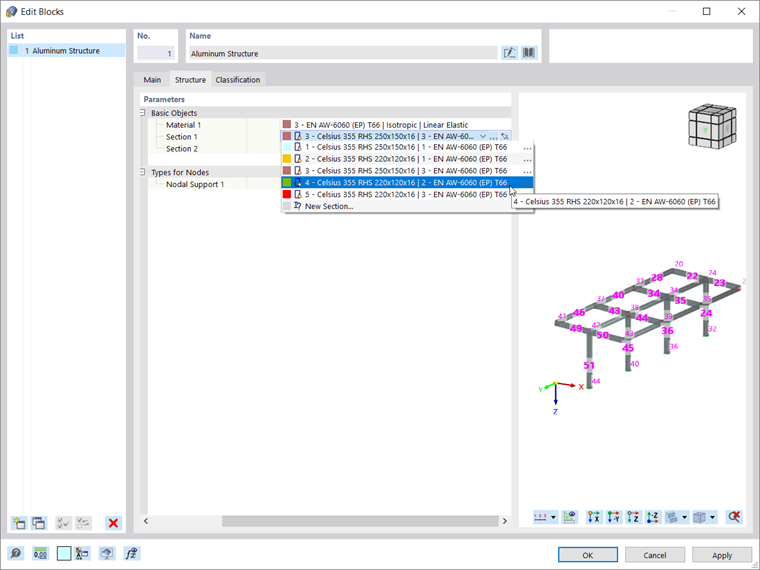

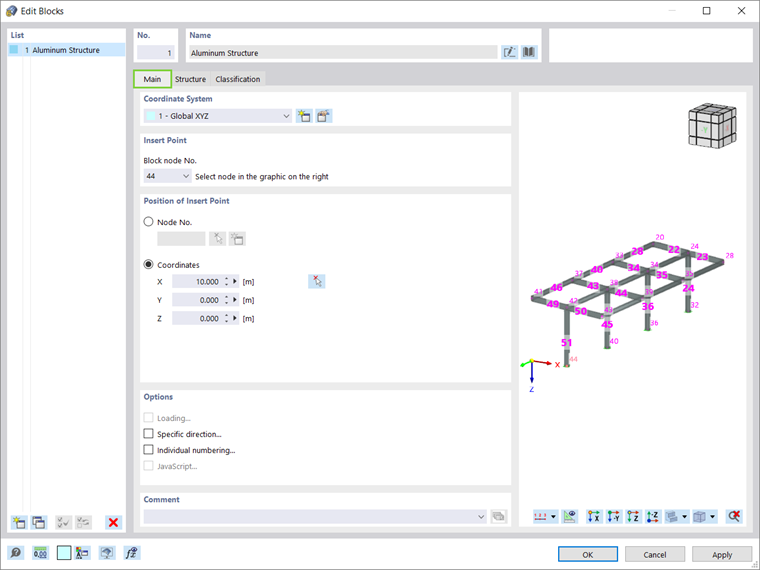

编辑块窗口可用于在 RFEM 工作窗口中定义块的插入点及其位置。 后者可以通过在图形中选择节点或插入插入点坐标来分配(图 4)。 对块的修改也可以在编辑块窗口的结构选项卡中进行。 例如,可以在将块插入文件之前更改材料和截面(图 5)。 同样,在该窗口的分类选项卡中可以调整块的分类。

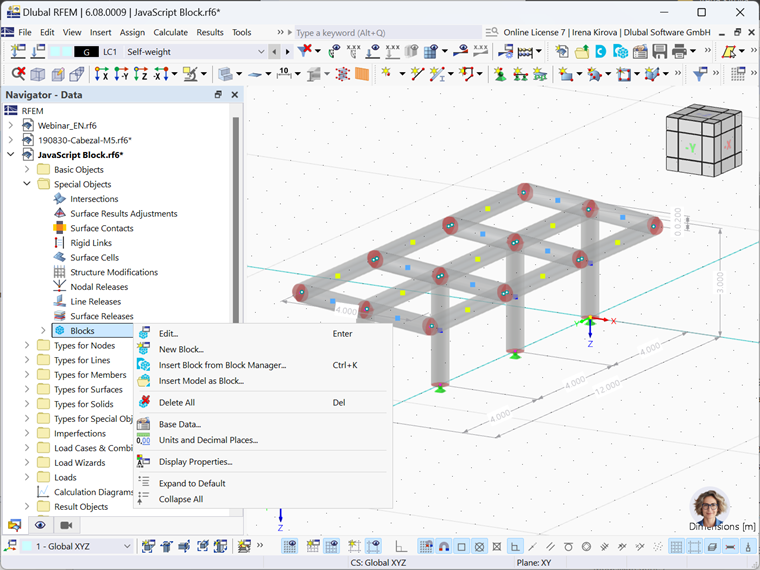

需要注意的是,块一旦插入,就作为特殊对象出现,可以在导航器的“数据”选项卡中进行进一步的编辑,如图 6 所示。 此外,块还可以直接通过 RFEM 功能进行编辑(例如拖放)。

结束语

大量的模型已经在 Dlubal Center 中预定义为块并且可以使用。 但是,在 RFEM 6 中也可以将结构部分和整个结构作为块进行添加。 为了便于参考,请根据模型的类型,使用的对象和类别对要保存为块的模型进行分类。

要将保存的块插入到文件中,必须在 RFEM 工作窗口中定义块的插入点及其位置。 此时也可以对砌块进行结构和分类的修改。 该块也可以稍后进行编辑,因为一旦插入,该块就作为导航器的数据选项卡中的特殊对象可用。
