Zapisywanie modeli jako bloków w programie RFEM 6

W programie RFEM 6 można zapisywać wybrane obiekty (a także całe konstrukcje) jako bloki i wykorzystywać je w innych modelach. Istnieją trzy typy bloków: bez parametrów, z parametrami i bloki dynamiczne (z wykorzystaniem JavaScript). W niniejszym artykule przedstawiono pierwszy typ bloku (bez parametrów).

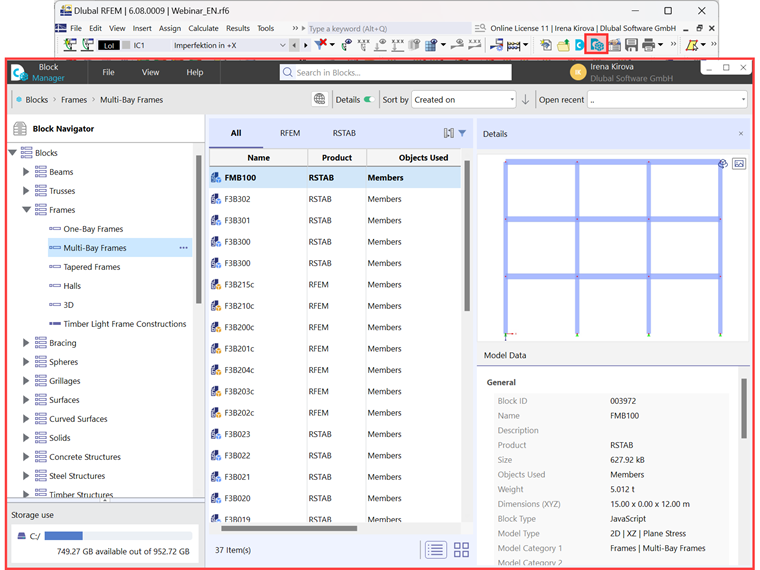

Blokami w RFEM 6 można zarządzać za pośrednictwem Dlubal Center | Bloczki (zdjęcie 1). W katalogu jest wstępnie zdefiniowanych i gotowych do użycia wiele modeli w różnych kategoriach (na przykład belki, kratownice, ramy, wieże i maszty, konstrukcje membranowe, silosy i zbiorniki magazynowe itp.).

Jednak nowe bloki można tworzyć również poprzez wybór konstrukcji lub elementów konstrukcyjnych i zapisanie ich za pomocą opcji „Plik → Zapisz jako blok”. Oprócz nazwy i opisu bloku, ważne jest, aby sklasyfikować model pod względem typu, użytych obiektów i odpowiedniej kategorii (rys. 2). Dane te pomogą później w odnalezieniu bloku w katalogu i ponownym jego użyciu.

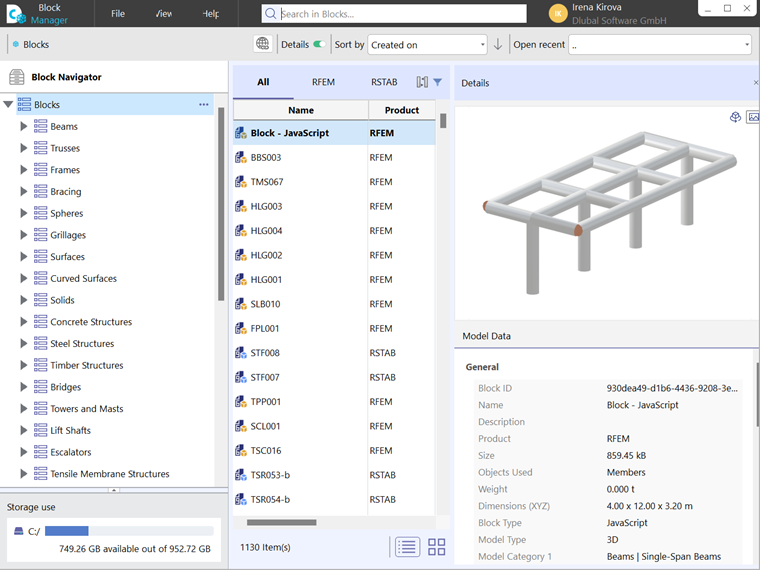

Po zapisaniu bloku można go łatwo zaimportować do dowolnego pliku w programie RFEM 6. W tym celu należy otworzyć Centrum Dlubal | Bloki i wybierz blok z odpowiedniej kategorii (zdjęcie 3).

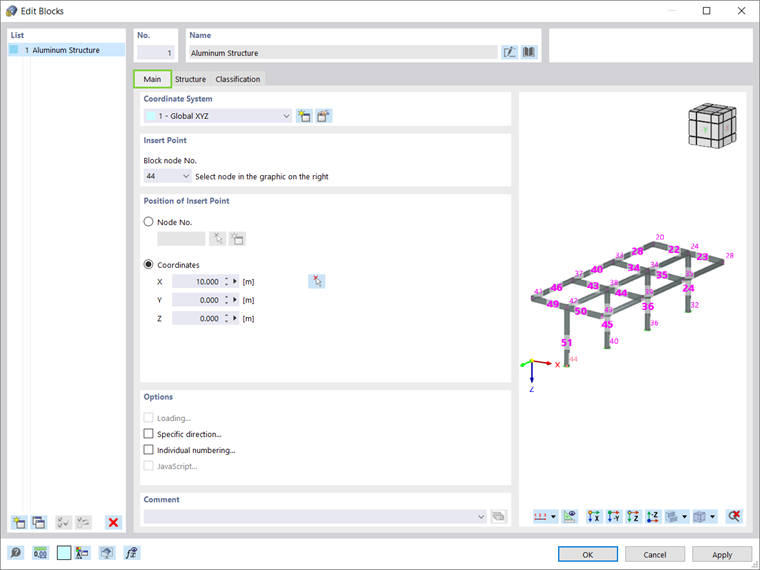

Natychmiast dostępne jest okno Edytuj bloki , w którym można zdefiniować punkt wstawienia bloku i jego położenie w oknie roboczym programu RFEM. Te ostatnie można przypisać poprzez wybór węzła w grafice lub poprzez wstawienie współrzędnych punktu wstawienia (rys. 4). Modyfikacje bloku można również wprowadzić w zakładce Konstrukcja okna Edytuj bloki.

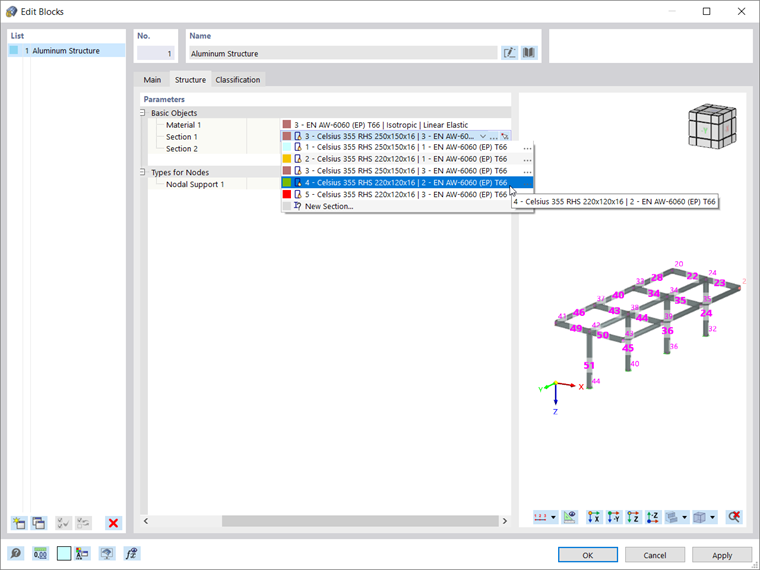

Na przykład materiał i przekroje można zmienić przed wstawieniem bloku do pliku (zdjęcie 5). W ten sam sposób można zmienić klasyfikację bloku w zakładce Klasyfikacja tego okna.

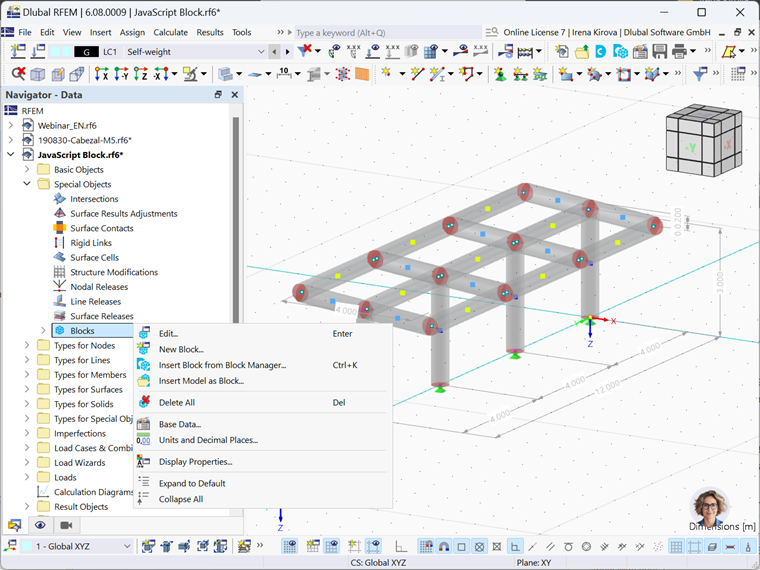

Należy zauważyć, że po wstawieniu blok jest dostępny jako specjalny obiekt, który można edytować w zakładce Dane w Nawigatorze, jak pokazano na rysunku 6. Ponadto blok można edytować bezpośrednio za pomocą funkcji programu RFEM (np. Przeciągnij i upuść).

Uwagi końcowe

Niezliczone modele są już wstępnie zdefiniowane jako bloki w centrum Dlubal i można z nich korzystać. W programie RFEM 6 można również dodawać jako bloki zarówno elementy konstrukcyjne, jak i całe konstrukcje. Aby uzyskać lepsze informacje, należy sklasyfikować model, który ma zostać zapisany jako blok, pod względem typu, użytych obiektów i kategorii.

Aby wstawić zapisany blok do pliku, należy zdefiniować punkt wstawienia bloku i jego położenie w oknie roboczym programu RFEM. W tym momencie możliwe są również modyfikacje bloku pod względem konstrukcji i klasyfikacji. Blok ten można edytować również później, ponieważ po wstawieniu blok jest dostępny jako specjalny obiekt w nawigatorze w zakładce Dane.
