Функция репрезентантов (блоков) стержней в RFEM 6

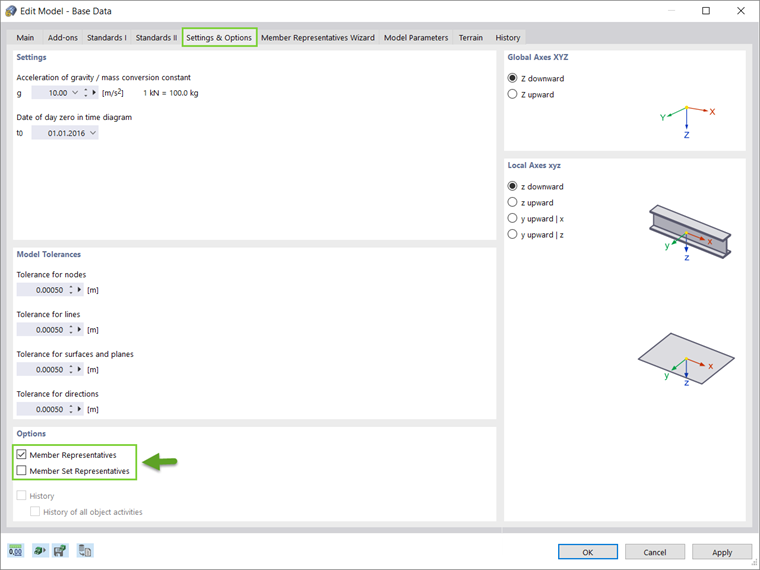

Опция Репрезентанты стержней - одно из нововведений в RFEM 6, и ее можно активировать в Основных данных модели, как показано на рисунке 1. Как только эта опция активирована, появляется Мастер репрезентантов стержней, в котором пользователь может выбрать свойство, на основе которого будут созданы репрезентанты стержней.

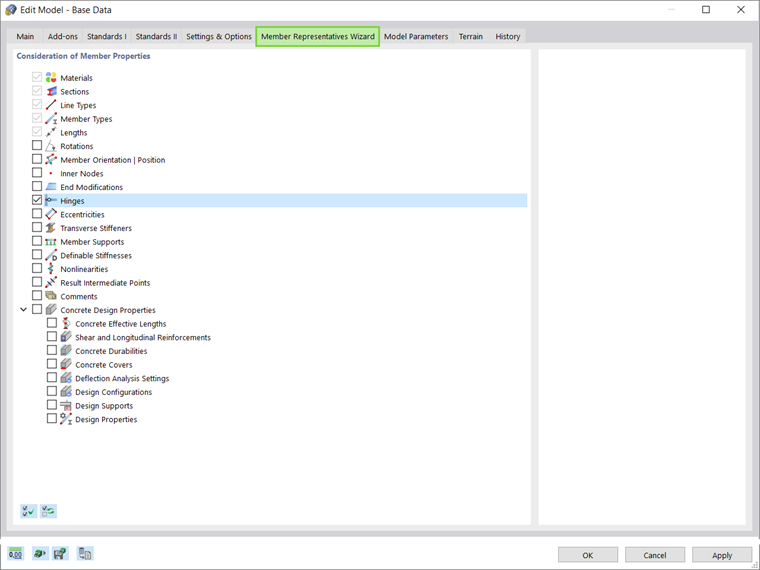

Как видно на рисунке 2, стержни можно сгруппировать по одинаковым эксцентриситетам, шарнирам, опорам, ориентации, задаваемой жёсткости и так далее. Когда активирован конкретный расчётный аддон, их также можно сгруппировать на основе параметров расчёта, таких как расчётные длины, расчётные опоры, армирование, классы сооружений и т.д.
Аналогичным образом можно создавать и изменять Репрезентанты блоков стержней на основе заданного свойства блоков стержней.
Например, если стержни сгруппированы по такому параметру расчёта как расчётная длина, программа соберёт все конструктивные элементы, которые имеют одинаковую расчётную длину, в один репрезентант стержня.

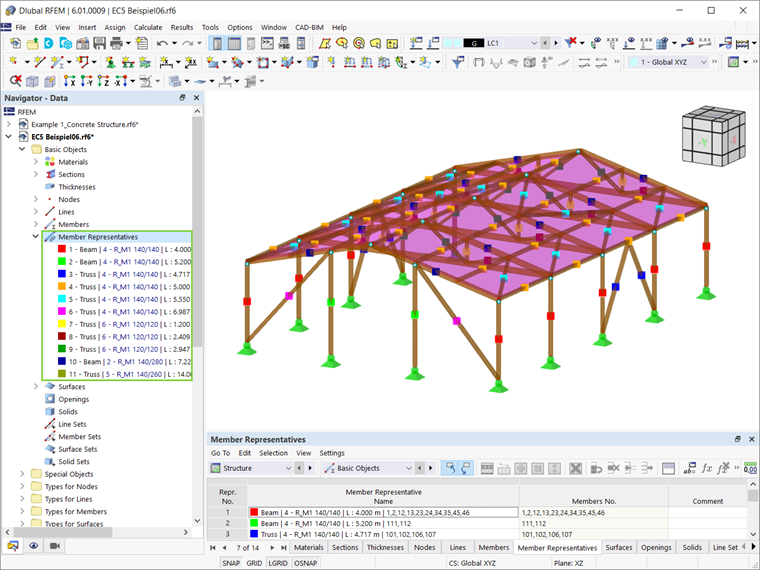

Другими словами, будет создано столько репрезентантов, сколько имеется стержней с разной расчётной длиной (рисунок 3). Преимущество данной функции заключается в том, что вместо изменения свойств каждого стержня в отдельности, достаточно изменить свойства соответствующего репрезентанта стержня.
Практический пример

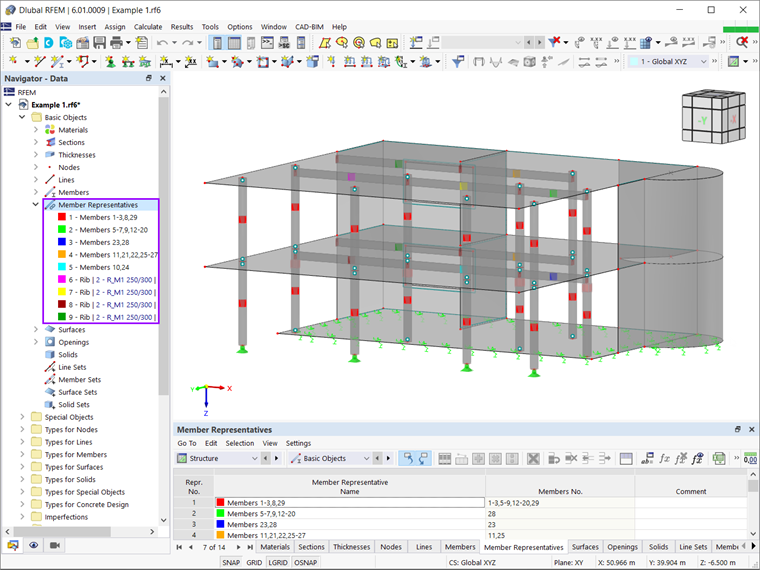

После создания репрезентантов стержней их свойства можно легко редактировать. Как упоминалось выше, это даёт множество преимуществ с точки зрения моделирования и расчёта. Одно из них - это возможность придать армирование для всех стержней, представленных одним и тем же репрезентантом стержня. Покажем это на примере железобетонной конструкции, изображенной на рисунке 4, в которой репрезентанты стержней уже созданы на основе свойств расчёта.
В этом примере колоннам будет придана как родольная, так и поперечная арматура путем изменения свойств соответствующих репрезентантов стержней. Как показано на рисунке 4, колонны окрашены в красный цвет и относятся к репрезентанту стержня 1, свойства которого можно легко изменить в окне Изменить репрезентант стержня (рисунок 5).

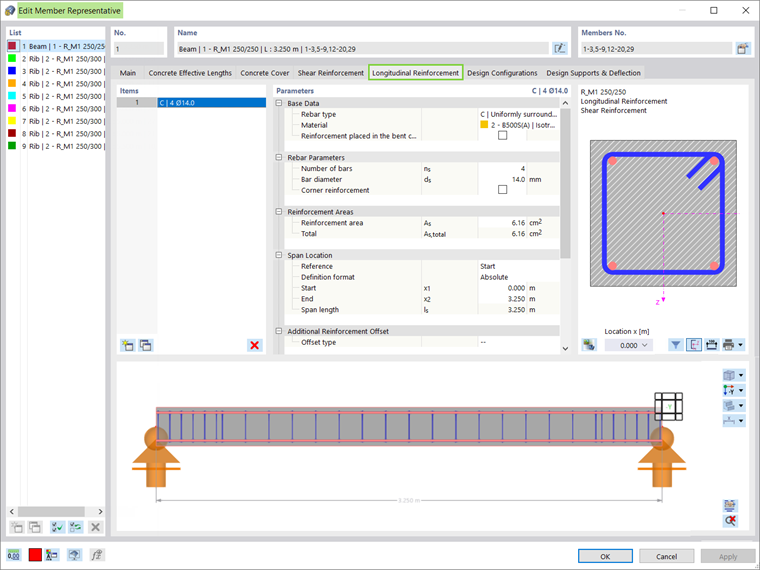

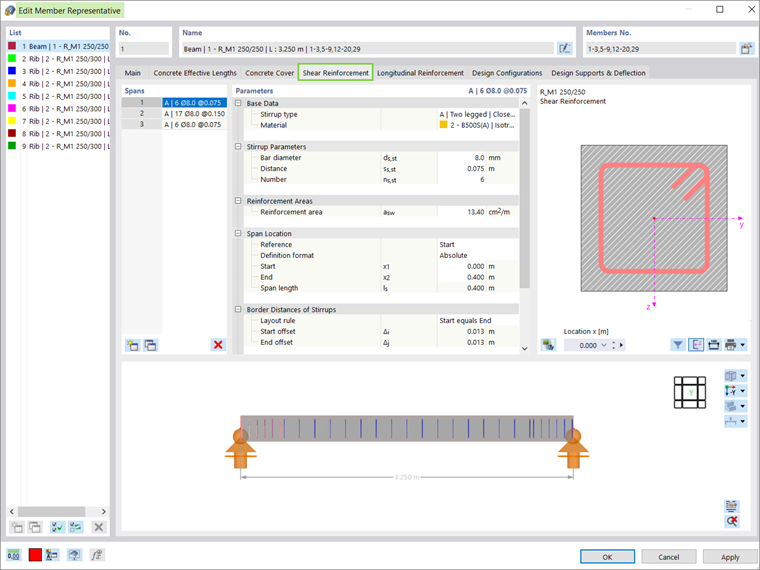

В качестве поперечной арматуры в данном случае заданы двухветвевые хомуты диаметром 8 мм на расстоянии 15 см и 7,5 см на концах и вдоль пролёта стержня соответственно. Таким же образом придаются 4 арматурных стержня диаметром 14 мм в качестве продольной арматуры в каждом углу (рисунок 6).

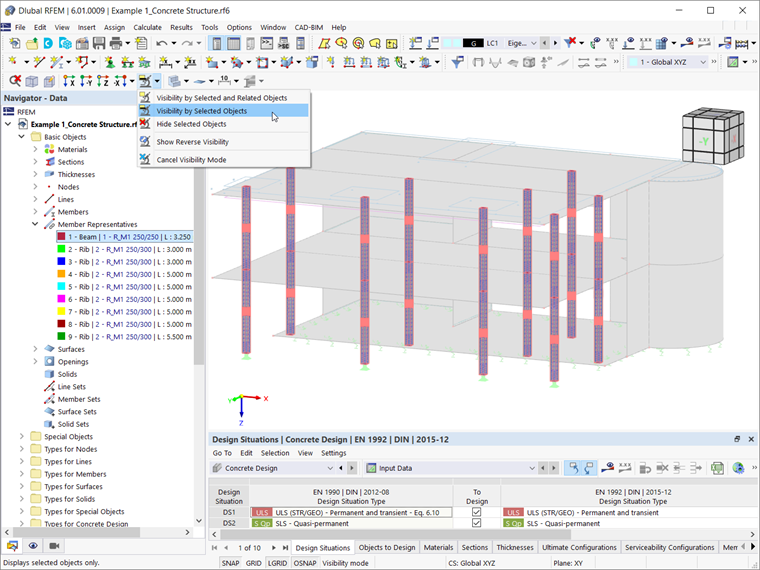

Армирование, заданное в окне Репрезентант стержня, теперь придаётся всем отдельным стержням, представленным этим репрезентантом стержня. Чтобы это продемонстрировать, выберем репрезентант стержня 1 и создадим видимость для выбранных объектов (рисунок 6).
Заключительные замечания
Опция «Репрезантанты стержней (блока стержней)» в RFEM 6 позволяет группировать стержни и блоки стержней с одинаковыми свойствами. Репрезентанты могут быть созданы на основе различных свойств стержня, таких как шарниры, опоры, эксцентриситеты, нелинейности, расчётные длины, армирование и т. д.
Преимущество этой опции заключается в том, что свойства нескольких отдельных стержней можно редактировать напрямую, через свойства соответствующего репрезентанта стержня. Таким образом, можно легко и быстро задать и изменить свойства нескольких различных стержней.
