Representantes de barras (conjuntos) en RFEM 6

Artículo técnico sobre el tema del análisis de estructuras usando de Dlubal Software

  • Base de conocimientos

Artículo técnico

Este artículo fue traducido por el Traductor de Google

Ver texto original

Las estructuras complejas son conjuntos de elementos estructurales con varias propiedades. Sin embargo, ciertos elementos pueden tener las mismas propiedades en términos de apoyos, no linealidades, modificaciones de extremos, articulaciones, etc., así como también de cálculo (por ejemplo, longitudes eficaces, apoyos de cálculo, armadura, clases de servicio, reducciones de sección, etc.). En RFEM 6, estos elementos se pueden agrupar en función de sus propiedades compartidas y, por lo tanto, se pueden considerar juntos tanto para el modelado como para el cálculo.

Opción de representantes de barras (conjuntos) en RFEM 6

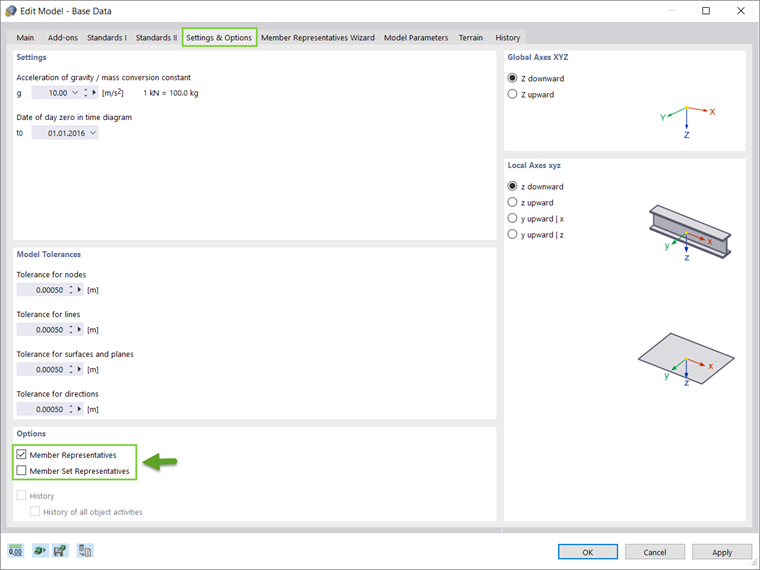

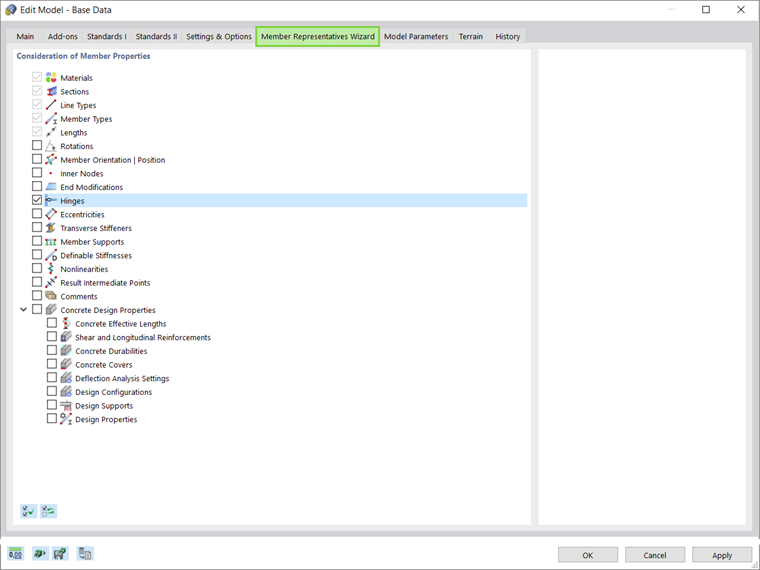

La opción Representantes de la barra es una de las innovaciones en RFEM 6, y se puede activar en los Datos base del modelo como se muestra en la Imagen 1. Una vez activada esta opción, aparece el Asistente de Representantes de la barra, en el que el usuario puede elegir la propiedad en función de la cual se crearán los representantes de los miembros. Como se puede ver en la Imagen 2, las barras se pueden agrupar según las mismas excentricidades, articulaciones, apoyos, orientación, rigideces definibles, etc.Cuando se activa un complemento de cálculo específico, también se pueden agrupar en función de las propiedades de cálculo como longitudes eficaces, apoyos de cálculo, armaduras, clases de servicio, etc.

De la misma manera, se pueden crear y editar representantes de conjuntos de barras basados en la propiedad de un conjunto de barras ' específico.

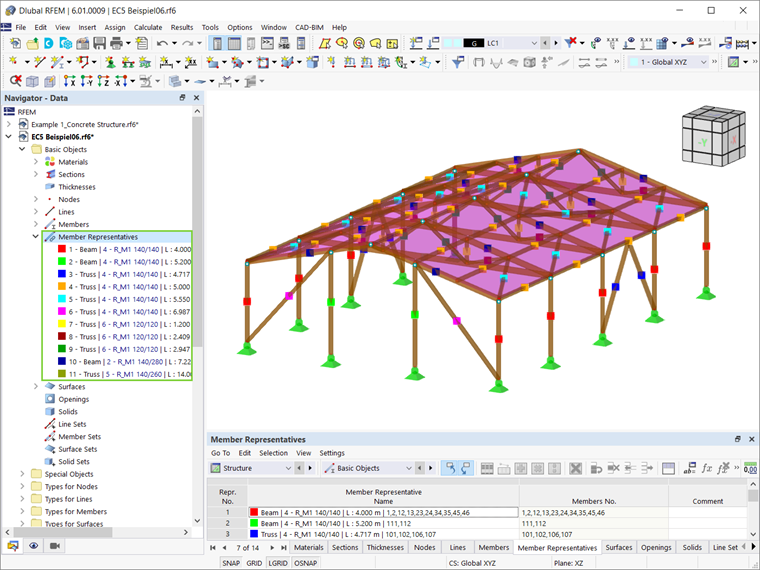

Por ejemplo, si las barras se agrupan según las longitudes eficaces como una propiedad de cálculo, el programa recopilará todos los elementos de la estructura que tengan la misma longitud eficaz en una única barra representativa. En otras palabras, creará tantas representaciones como barras con diferentes longitudes eficaces (figura 3). La ventaja de esta característica es que en lugar de editar las propiedades de cada barra individualmente, es suficiente con editar las propiedades de su representante de barra asociado.

Ejemplo práctico

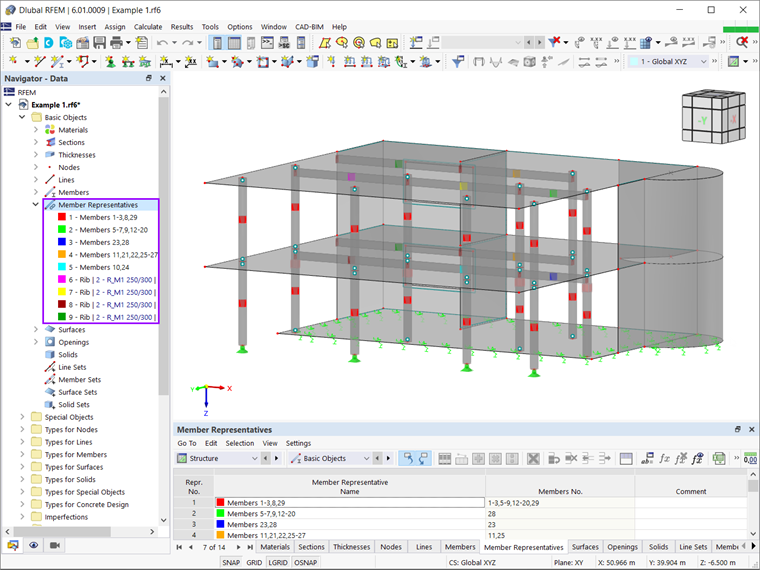

Una vez que se crean los representantes de los miembros, sus propiedades se pueden editar fácilmente. Como se mencionó anteriormente, esto proporciona muchas ventajas en términos de modelado y diseño. Una de ellas es la posibilidad de asignar armadura a todas las barras representadas por una misma barra representativa. Para demostrar esto, se usará la estructura de hormigón en la Imagen 4 donde ya se han generado los representantes de las barras según las propiedades de cálculo.

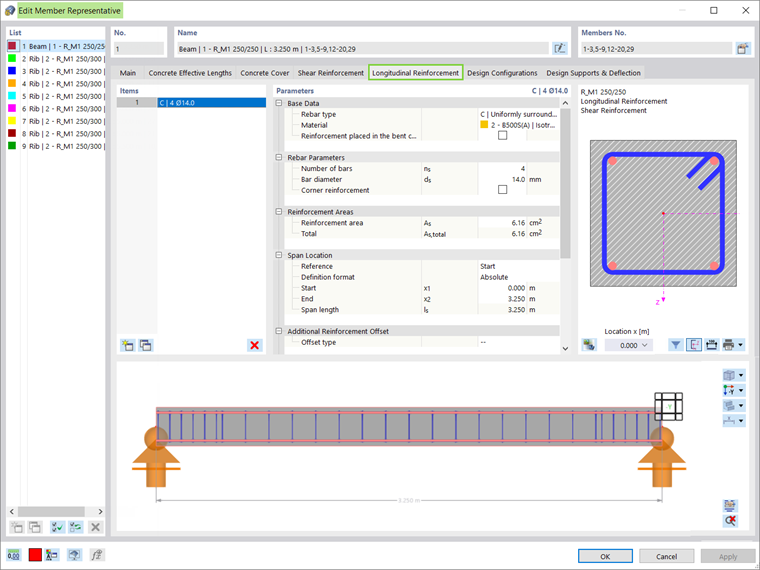

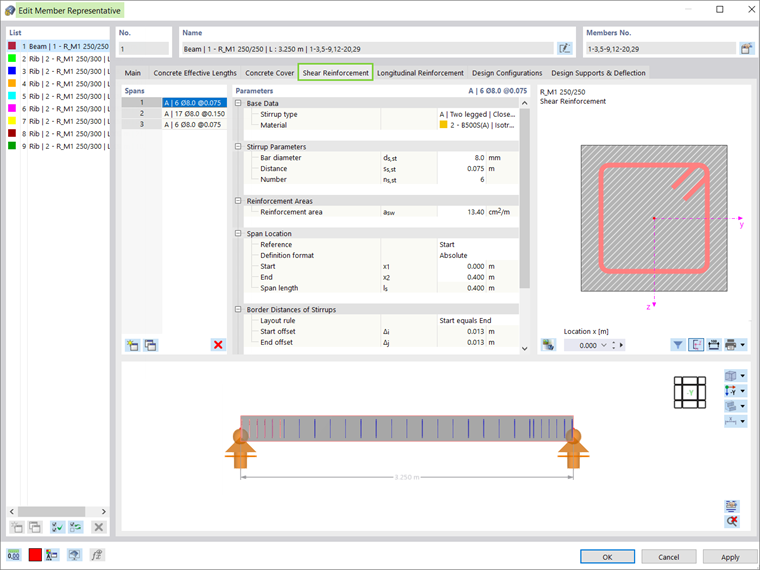

En este ejemplo, tanto las armaduras de cortante como longitudinales se asignarán a los pilares editando las propiedades de sus representantes de barra asociados. Según la Imagen 4, las columnas están coloreadas en rojo y pertenecen al Representante de barra 1, cuyas propiedades se pueden editar fácilmente en la ventana Editar representante de barra (Figura 5). Por lo tanto, los estribos de dos patas con un diámetro de 8 mm se asignan como armaduras de cortante a 15 cm y 7,5 cm en los extremos y a lo largo del vano de la barra, respectivamente. De la misma manera, se asignan 4 barras de armadura con un diámetro de 14 mm como armaduras longitudinales en cada esquina (Figura 6).

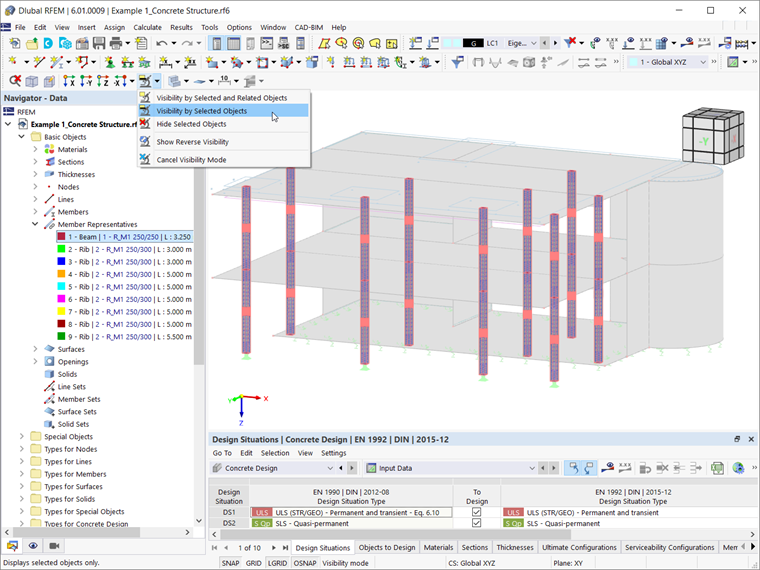

La armadura definida a través de la ventana Representante de barra ' ahora está asignada a todas las barras individuales representadas por este representante de barra. Para mostrar esto, se selecciona el Representante de barra 1 y se crea una visibilidad por objetos seleccionados (imagen 6).

Observaciones finales

La opción Representantes de barras (conjuntos) en RFEM 6 permite agrupar barras y conjuntos de barras con las mismas propiedades. Las representaciones se pueden crear en base a diferentes propiedades de barras tales como articulaciones, apoyos, excentricidades, no linealidades, longitudes eficaces, armaduras, etc. La ventaja de esta opción es que las propiedades de múltiples barras individuales se pueden editar directamente a través de las propiedades del representante del miembro asociado. Por lo tanto, las propiedades de varias barras se pueden asignar y modificar de una manera rápida y sencilla.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing y soporte al cliente

La Sra. Kirova es responsable de la creación de artículos técnicos y proporciona soporte técnico a los clientes de Dlubal.
