Funkce Zástupci (sad) prutů v programu RFEM 6

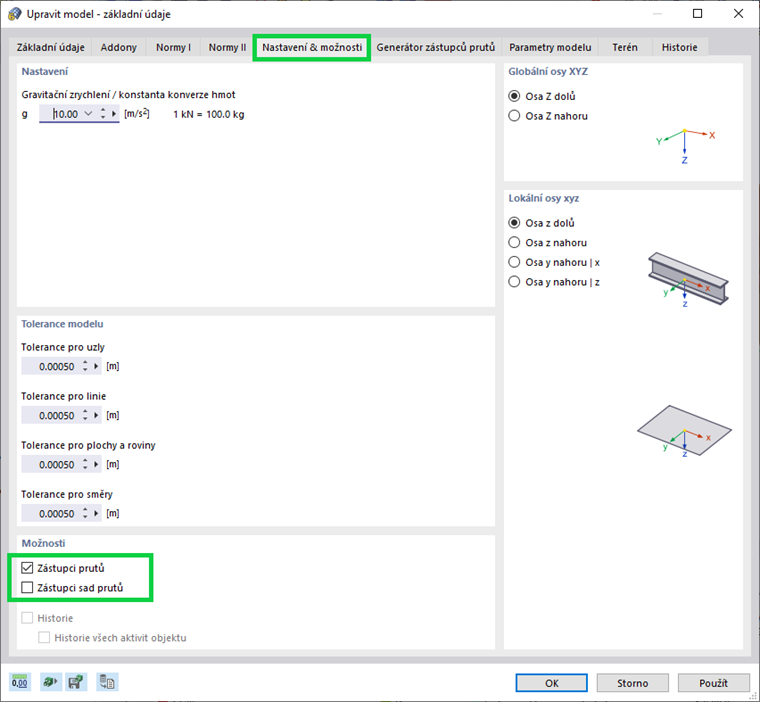

Novinkou v programu RFEM 6 je možnost Zástupci prutů, kterou lze aktivovat v Základních údajích modelu, jak je znázorněno na obrázku 1. Jakmile je tato možnost aktivována, zobrazí se záložka Generátor zástupců prutů, v níž může uživatel vybrat vlastnost, na jejímž základě se zástupci prutů vytvoří.

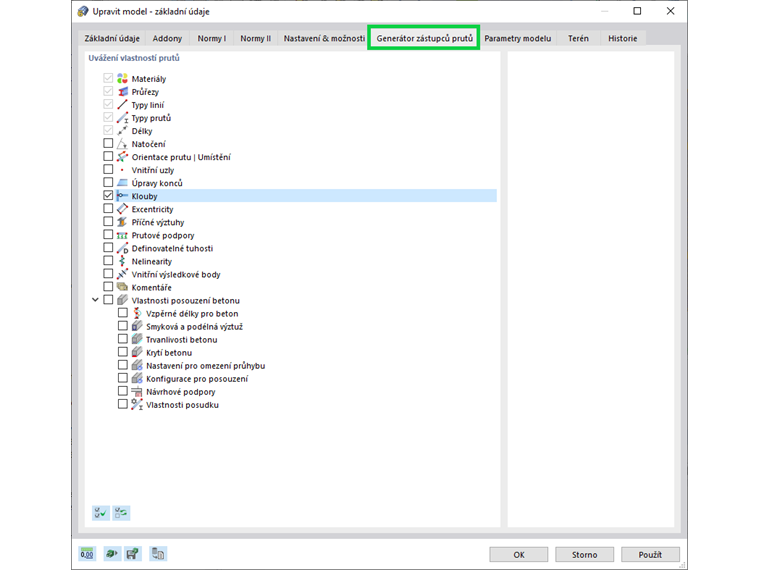

Jak je vidět na obrázku 2, pruty lze seskupovat podle stejných excentricit, kloubů, podpor, orientace, definovatelných tuhostí atd. Pokud je aktivován určitý addon pro posouzení, lze je také seskupit na základě vlastností posouzení, jako jsou vzpěrné délky, návrhové podpory, výztuže, třídy provozu atd.
Stejně tak lze vytvářet a upravovat Zástupce sad prutů na základě určité společné vlastnosti sad prutů.

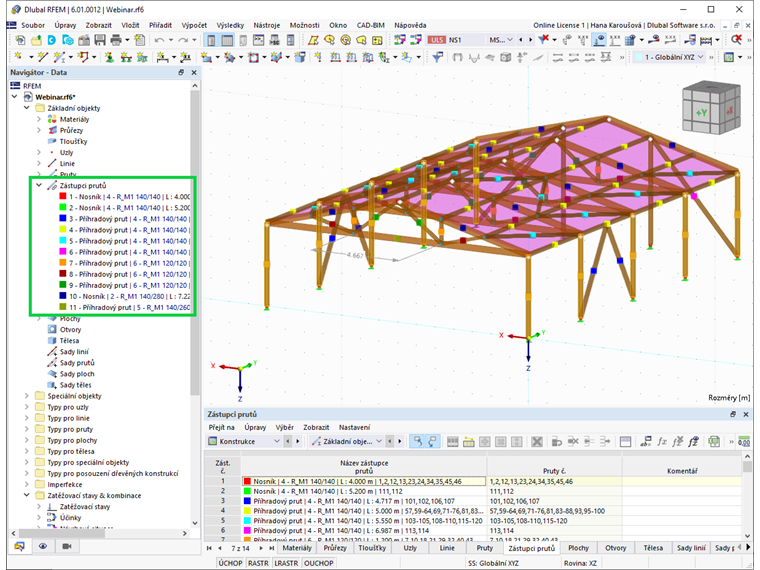

Pokud jsou například pruty seskupeny podle vzpěrných délek jakožto vlastnosti posouzení, program shromáždí všechny prvky konstrukce, které mají stejnou vzpěrnou délku, do jednoho zástupce prutu.
Jinými slovy, vytvoří se tolik zástupců, kolik je prutů s různými účinnými délkami (obrázek 3). Výhodou této funkce je, že místo úpravy vlastností každého prutu jednotlivě stačí jednoduše upravit vlastnosti jejich přiřazeného zástupce.
Praktický příklad

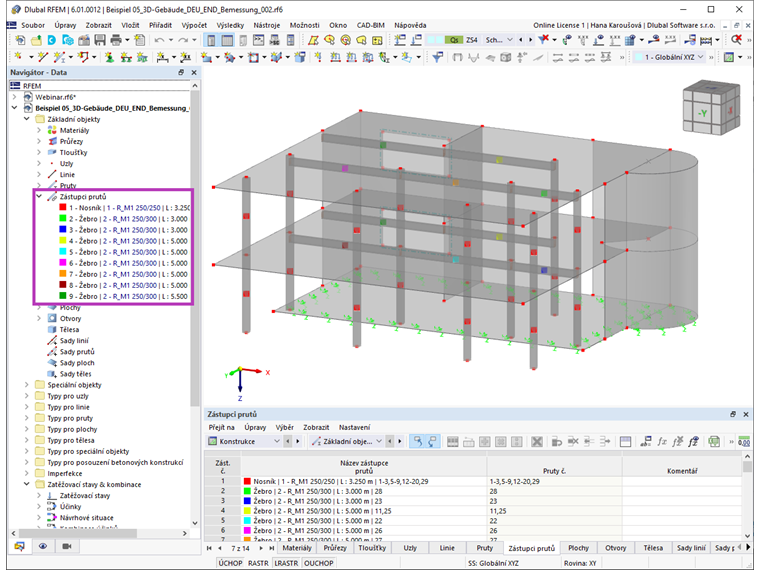

Jakmile jsou zástupci prutů vytvořeni, lze jejich vlastnosti snadno upravovat. Jak jsme již zmínili, přináší to mnoho výhod při modelování a posuzování. Jednou z nich je možnost přiřadit výztuž všem prutům přiřazeným stejnému zástupci. Pro ukázku použijeme betonovou konstrukci na obrázku 4, kde již došlo k vygenerování zástupců prutů na základě návrhových vlastností.

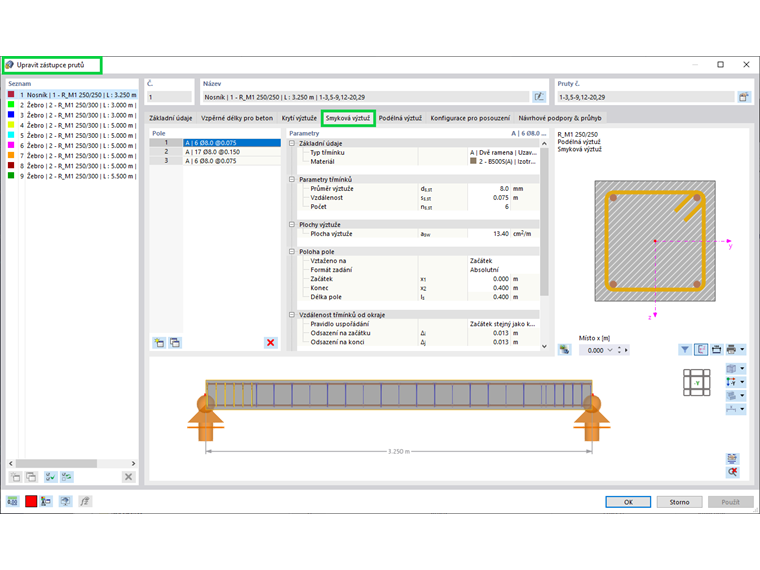

V tomto příkladu se sloupům přiřadí smyková i podélná výztuž úpravou vlastností příslušných zástupců prutů. Podle obrázku 4 jsou sloupy označeny červeně a náleží zástupci prutů 1, jehož vlastnosti lze snadno upravit v okně Upravit zástupce prutů (obrázek 5).

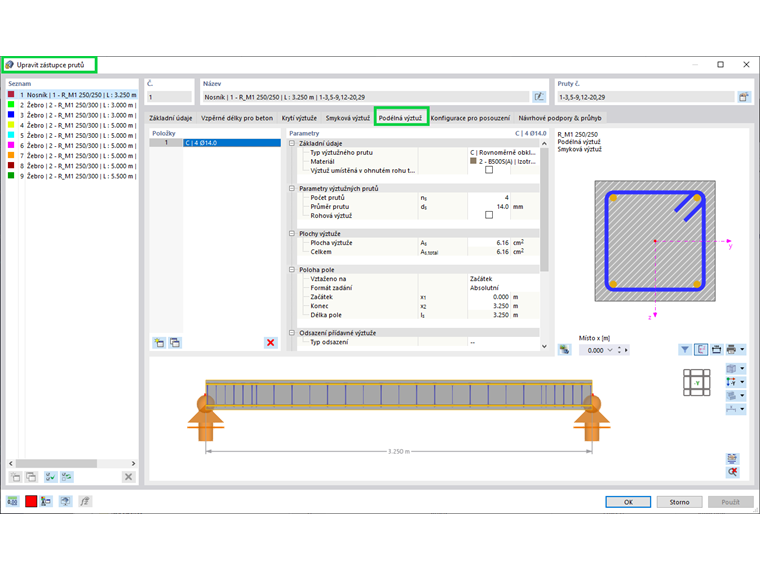

Zadáme zde pro smykovou výztuž dvouramenné uzavřené třmínky o průměru 8 mm ve vzdálenostech 7,5 cm a 15 cm na koncích resp. uprostřed prutu. Stejným způsobem se pro podélnou výztuž v každém rohu přiřadí 4 pruty o průměru 14 mm (obrázek 6).

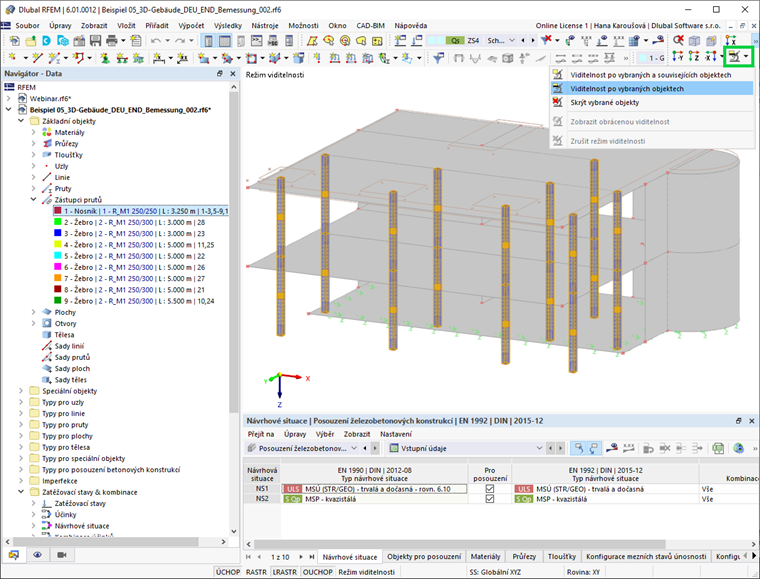

Výztuž definovaná v okně pro Zástupce prutů se nyní přiřadí všem jednotlivým prutům, které tento zástupce reprezentuje. Pro kontrolu vybereme zástupce prutu 1 a vytvoříme viditelnost pomocí vybraných objektů (obrázek 6).
Závěrečné poznámky
Zástupci (sad) prutů v programu RFEM 6 umožňují seskupit pruty a sady prutů se stejnými vlastnostmi. Zástupci mohou být vytvořeni na základě různých vlastností prutu, jako jsou klouby, podpory, excentricity, nelinearity, vzpěrné délky, výztuž atd.
Výhodou této možnosti je, že vlastnosti více jednotlivých prutů lze upravovat přímo pomocí vlastností příslušného zástupce prutů. Lze tak rychle a přehledně přiřazovat a měnit vlastnosti pro více prutů.
