Stab(satz)repräsentanten in RFEM 6

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

Komplexe Strukturen beinhalten zahlreiche Strukturelemente mit unterschiedlichen Eigenschaften. Dennoch können bestimmte Elemente dieselben Eigenschaften hinsichtlich Lagern, Nichtlinearitäten, Endmodifikationen, Gelenken etc. sowie der Bemessung (z. B. Knicklängen, Bemessungsauflager, Bewehrung, Nutzungsklassen, Querschnittsreduzierungen etc.) aufweisen. In RFEM 6 lassen sich diese Elemente anhand ihrer gemeinsamen Eigenschaften gruppieren und können so bei der Modellierung und Bemessung gemeinsam betrachtet werden.

Option Stab(satz)repräsentanten in RFEM 6

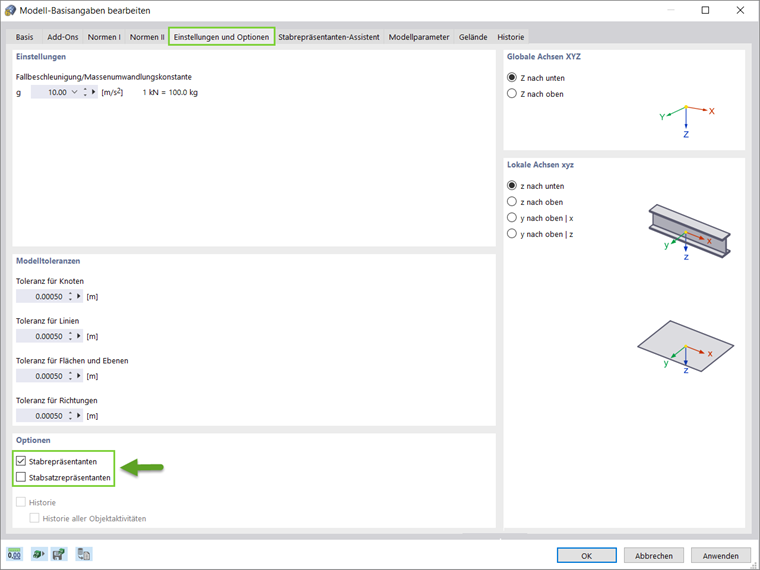

Eine der Neuerungen in RFEM 6 ist die Option Stabrepräsentanten, die, wie in Bild 1 gezeigt, in den Basisangaben des Modells aktiviert werden kann. Wenn diese Option ausgewählt wurde, erscheint das Register Stabrepräsentanten-Assistent, in dem die Eigenschaften für die Erzeugung von Stabrepräsentanten festgelegt werden können. Wie Bild 2 zeigt, können Stäbe nach gleichen Exzentrizitäten, Gelenken, Lagern, Orientierung, definierbaren Steifigkeiten usw. gruppiert werden. Wenn ein bestimmtes Bemessungs-Add-On aktiviert ist, können Stäbe auch auf Grundlage von Bemessungseigenschaften gruppiert werden, wie z.B. Knicklängen, Bemessungsauflager, Bewehrung, Nutzungsklassen etc.

In gleicher Weise lassen sich Stabsatzrepräsentanten auf Grundlage einer bestimmten Stabsatzeigenschaft erstellen und bearbeiten.

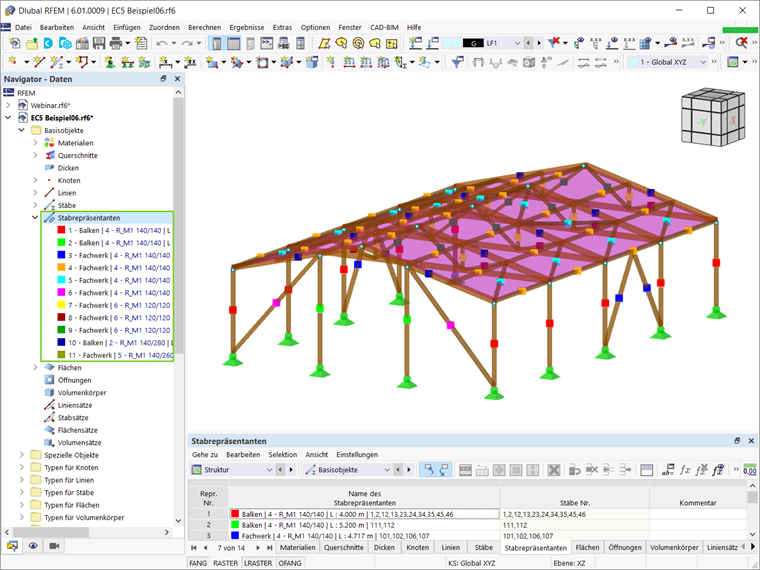

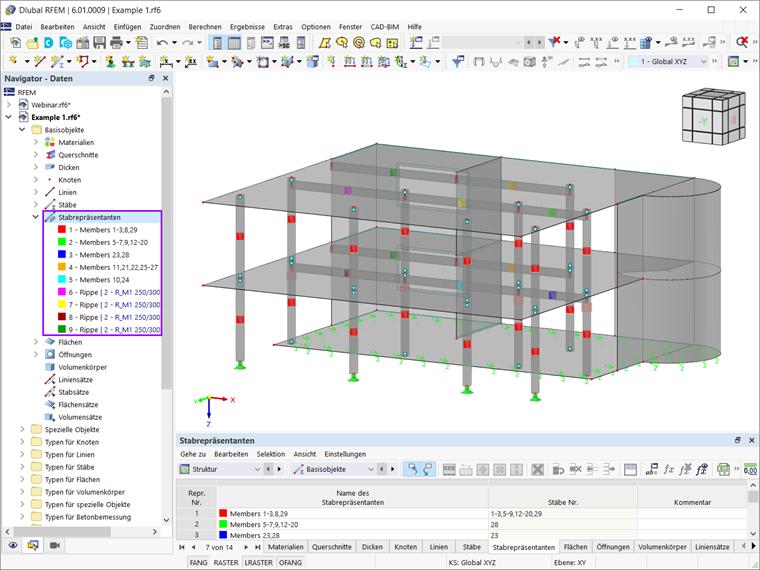

Werden zum Beispiel Stäbe als Bemessungseigenschaft nach den Knicklängen gruppiert, so werden alle Elemente des Tragwerks, die dieselbe Knicklänge aufweisen, zu einem einzigen Stabrepräsentanten zusammengeführt. Das heißt, es werden genau so viele Repräsentanten erzeugt, wie Stäbe mit unterschiedlichen Knicklängen vorhanden sind (Bild 3). Der Vorteil dieser Funktion besteht darin, dass nicht die Eigenschaften jedes Stabes einzeln bearbeiten werden müssen, sondern es werden nur die Eigenschaften des zugehörigen Stabvertreters bearbeitet.

Praxisbeispiel

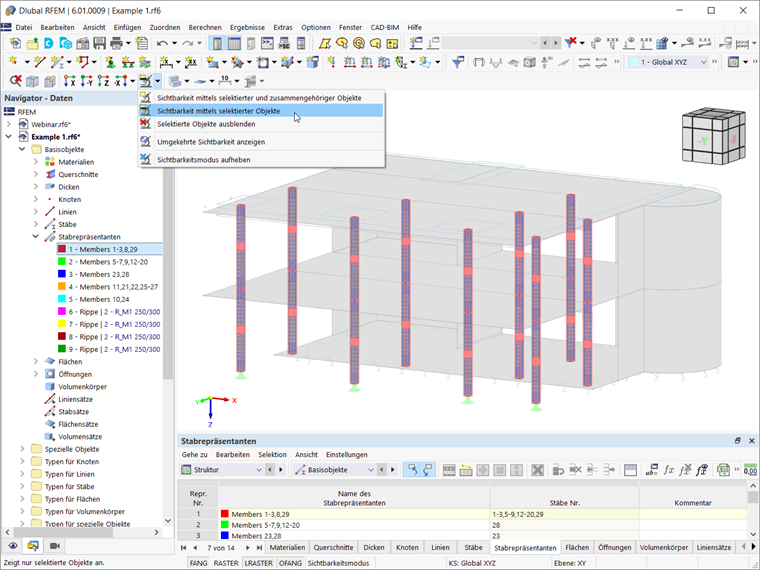

Sind die Stabrepräsentanten einmal angelegt, können deren Eigenschaften einfach bearbeitet werden. Wie bereits erwähnt, ergeben sich daraus viele Vorteile in Bezug auf die Modellierung und Bemessung. Ein Vorteil ist die Möglichkeit, allen Stäben, die durch denselben Stabrepräsentanten repräsentiert werden, Bewehrung zuzuweisen. Um das zu zeigen, wird das Betontragwerk in Bild 4 verwendet, bei dem bereits Stabrepräsentanten aufgrund der Bemessungswerte angelegt wurden.

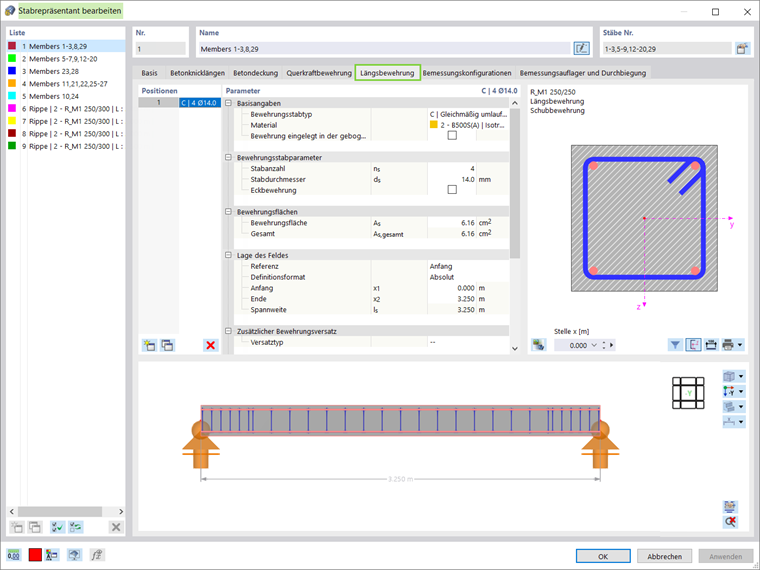

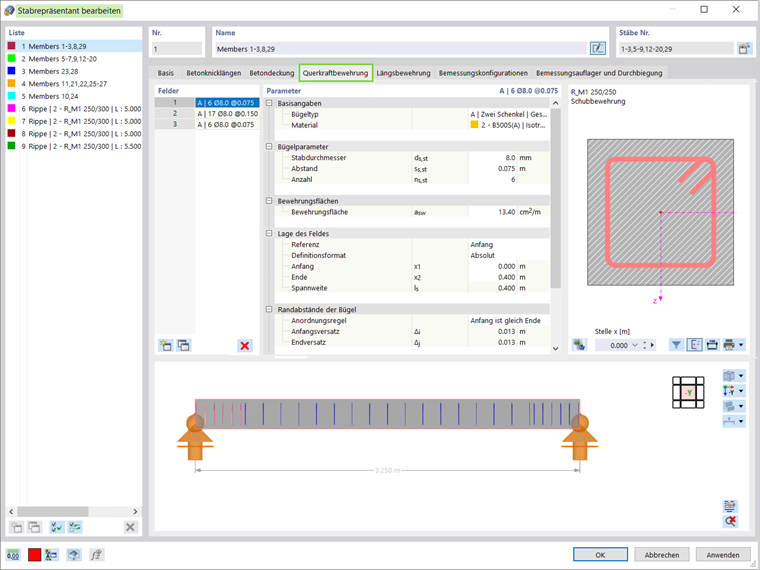

In diesem Beispiel sollen den Stützen sowohl die Schub- als auch die Längsbewehrung zugewiesen werden, indem die Eigenschaften der zugehörigen Stabrepräsentanten bearbeitet werden. Die Stützen sind wie in Bild 4 zu sehen in rot dargestellt und gehören zum Stabrepräsentanten 1, dessen Eigenschaften im Fenster Stabrepräsentant bearbeiten bearbeitet werden können (Bild 5). Als Schubbewehrung werden daher bei 15 cm und 7,5 cm an den Enden bzw. entlang der Spannweite zweischnittige Bügel mit einem Durchmesser von 8 mm angesetzt. In gleicher Weise werden in jeder Ecke 4 Bewehrungsstäbe mit einem Durchmesser von 14 mm als Längsbewehrung eingelegt (Bild 6).

Die über das Fenster der Stabrepräsentanten definierte Bewehrung wird nun allen Einzelstäben zugewiesen, die durch diesen Stabrepräsentanten repräsentiert werden. Dazu wird der Stabrepräsentant 1 ausgewählt und eine Sichtbarkeit mittels selektierter Objekte erstellt (Bild 6).

Schlussbemerkungen

Die Option Stab(satz)repräsentanten in RFEM 6 ermöglicht es, Stäbe und Stabsätze mit gleichen Eigenschaften zusammenzufassen. Die Repräsentanten können auf Basis verschiedener Stabeigenschaften wie Gelenke, Lager, Exzentrizitäten, Nichtlinearitäten, Knicklängen, Bewehrung etc. erzeugt werden. Der Vorteil dieser Option ist, dass die Eigenschaften vieler einzelner Stäbe direkt über die Eigenschaften des zugeordneten Stabrepräsentanten bearbeitet werden können. Damit lassen sich schnell und unkompliziert die Eigenschaften verschiedener Stäbe zuweisen und auch ändern.
