Opção de representantes de barra (conjunto) no RFEM 6

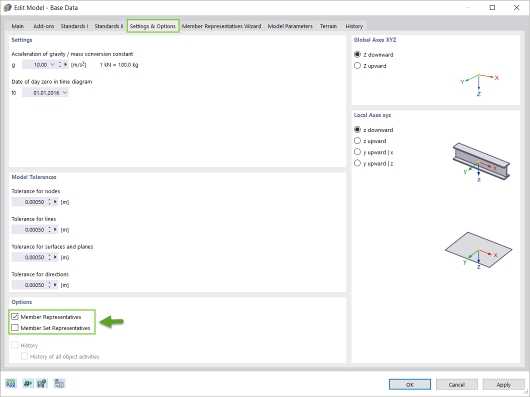

A opção Representantes de barras é uma das inovações no RFEM 6, e pode ser ativada nos dados base do modelo como apresentado na Figura 1. Quando esta opção se encontra activada, aparece o Assistente de representantes de barras , no qual o utilizador pode escolher a propriedade a partir da qual as representantes de barras serão criadas.

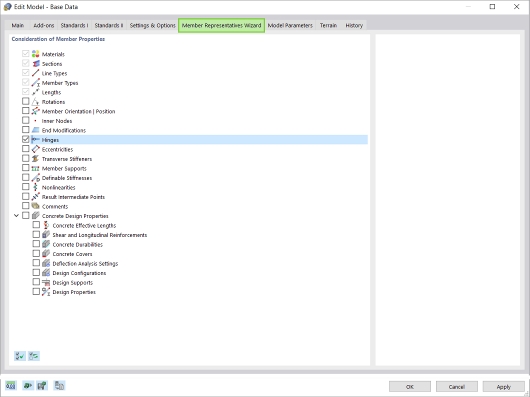

Como pode ser visto na Figura 2, as barras podem ser agrupadas de acordo com as mesmas excentricidades, articulações, apoios, orientação, rigidez definível etc. Quando um módulo de dimensionamento específico é ativado, também pode ser agrupado com base nas propriedades de dimensionamento, tais como comprimentos efetivos, apoios de dimensionamento, armadura, classes de serviço etc.
Da mesma forma, podem ser criados e editados os Representantes de conjuntos de barras com base nas propriedades de um conjunto de barras específico.
Por exemplo, se as barras são agrupadas de acordo com os comprimentos efetivos como uma propriedade de dimensionamento, o programa irá recolher todos os elementos da estrutura que têm o mesmo comprimento efetivo num único representante de barra.
Por outras palavras, serão criados tantos representantes quantas forem as barras com diferentes comprimentos efetivos (Figura 3). A vantagem desta função é que, em vez de editar as propriedades de cada barra individualmente, basta editar as propriedades do seu representante de barra associado.
Exemplo prático

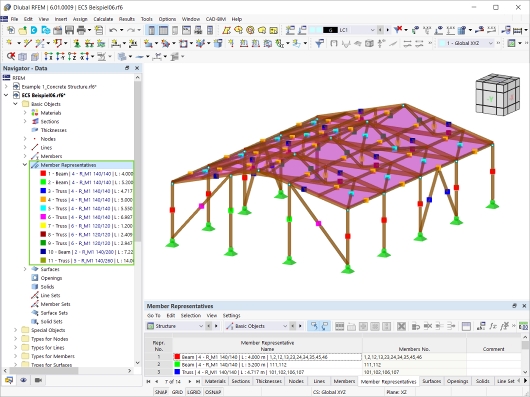

Uma vez que os representantes das barras são criados, as suas propriedades podem ser editadas facilmente. Conforme mencionado anteriormente, isso oferece muitas vantagens em termos de modelação e dimensionamento. Uma delas é a possibilidade de atribuir armadura a todas as barras representadas pelo mesmo representante de barra. Para o demonstrar, será utilizada a estrutura de betão da Figura 4, onde já foram gerados representantes de barras com base nas propriedades de dimensionamento.
Neste exemplo, tanto a armadura de corte como a armadura longitudinal serão atribuídas aos pilares através da edição das propriedades dos seus representantes de barra associados. De acordo com a Figura 4, as colunas estão coloridas a vermelho e pertencem ao Representante de Barra 1, cujas propriedades podem ser editadas facilmente na janela Editar Representante de Barra (Figura 5).

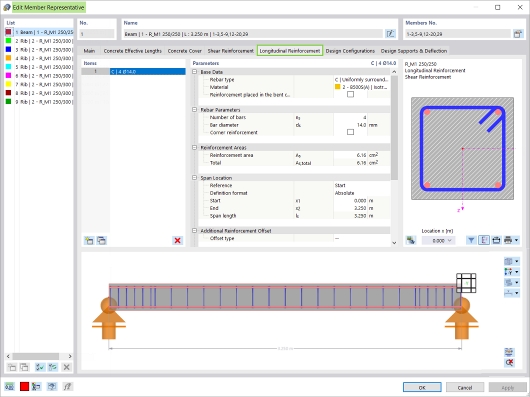

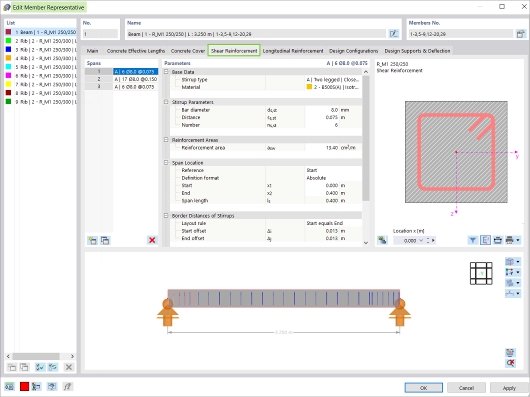

Assim, são atribuídos dois estribos de duas pernas com um diâmetro de 8 mm como armadura de corte a 15 cm e 7,5 cm nas extremidades e ao longo do vão da barra, respetivamente. Da mesma forma, são atribuídos 4 varões com um diâmetro de 14 mm como armadura longitudinal em cada canto (Figura 6).
A armadura definida através da janela Representante de barra está agora atribuída a todas as barras individuais representadas por este representante de barra. Para mostrar isso, o representante de barra 1 é selecionado e é criada uma visibilidade através dos objetos selecionados (Figura 6).
Considerações finais
A opção Representantes de barras (conjuntos) no RFEM 6 permite o agrupamento de barras e conjuntos de barras com as mesmas propriedades. Os representantes podem ser criados com base em diferentes propriedades de barra, tais como articulações, apoios, excentricidades, não linearidades, comprimentos efetivos, armadura etc.
A vantagem desta opção é que as propriedades de várias barras individuais podem ser editadas diretamente, através das propriedades da representante de barra associada. Assim, as propriedades de várias barras podem ser atribuídas, bem como alteradas de forma rápida e direta.
