Reprezentacje prętów (zbiorów) w programie RFEM 6

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Konstrukcje złożone to zespoły elementów konstrukcyjnych o różnych właściwościach. Niemniej jednak, niektóre elementy mogą mieć takie same właściwości w zakresie podpór, nieliniowości, modyfikacji zakończeń, przegubów itp. Jak również w zakresie obliczeń (np. długości efektywne, podpory obliczeniowe, zbrojenie, klasy użytkowania, redukcje przekrojów itp.). W programie RFEM 6 elementy te można pogrupować na podstawie ich wspólnych właściwości, a tym samym uwzględnić zarówno podczas modelowania, jak i obliczeń.

Opcja reprezentacji prętów (zbioru) w programie RFEM 6

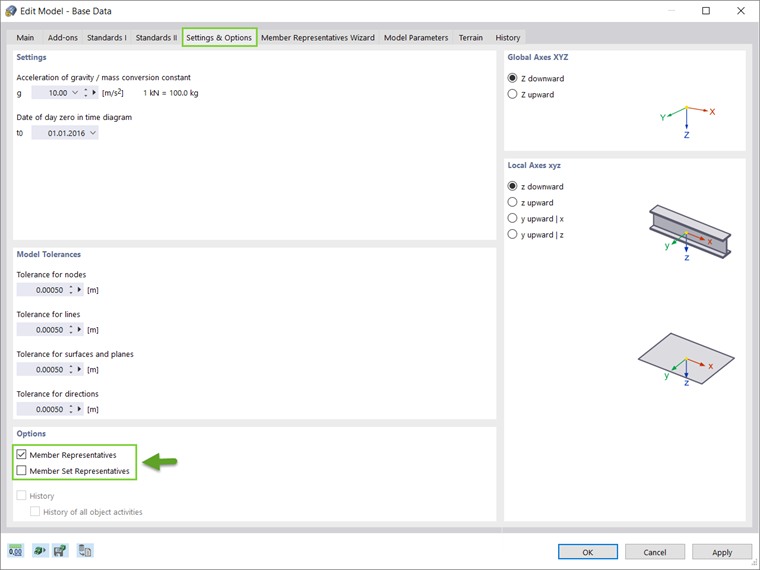

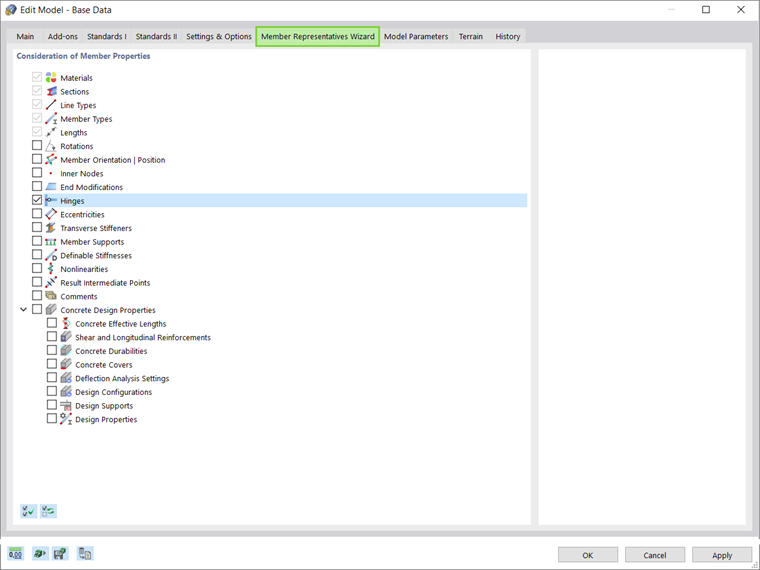

Opcja Reprezentacje prętów jest jedną z innowacji w programie RFEM 6 i można ją aktywować w Bazie danych modelu, jak pokazano na rysunku 1. Po aktywowaniu tej opcji pojawia się Kreator przedstawicieli prętów, w którym użytkownik może wybrać rodzaj pręta właściwość, na podstawie której zostaną utworzone pełnomocniki prętowe. Jak widać na rysunku 2, pręty można grupować według tych samych mimośrodów, przegubów, podpór, orientacji, sztywności definiowalnych itp. Po aktywowaniu określonego rozszerzenia do obliczeń również pręty można grupować na podstawie właściwości obliczeniowych, takich jak długości efektywne, podpory obliczeniowe, zbrojenie, klasy użytkowania itp.

W ten sam sposób można tworzyć i edytować Reprezentacje zbioru prętów na podstawie określonej właściwości zbioru ' prętów.

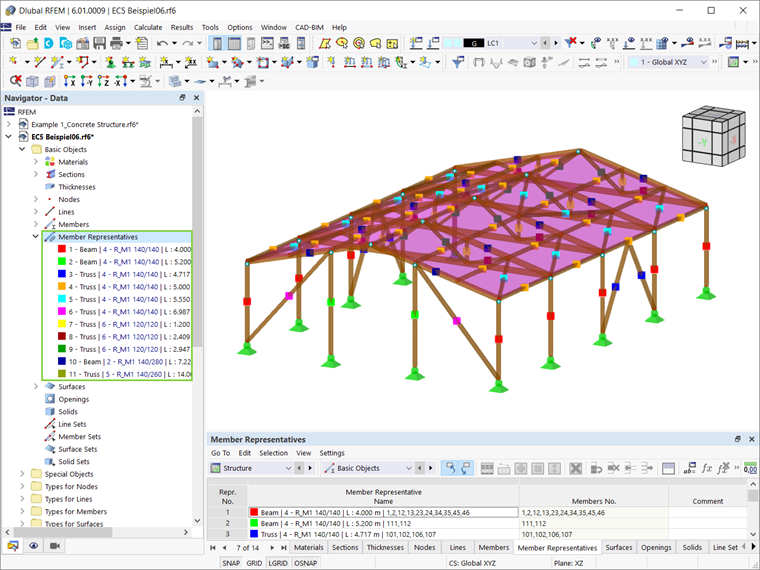

Na przykład, jeżeli pręty są pogrupowane według długości efektywnych jako właściwość obliczeniowa, program zbierze wszystkie elementy konstrukcji o tej samej długości efektywnej w jeden reprezentatywny pręt. Innymi słowy, utworzy tyle przedstawicieli, ile jest prętów o różnych długościach efektywnych (zdjęcie 3). Zaletą tej funkcji jest to, że zamiast edytować właściwości każdego pręta z osobna, wystarczy edytować właściwości powiązanego z nim Przedstawiciela pręta.

Przykład praktyczny

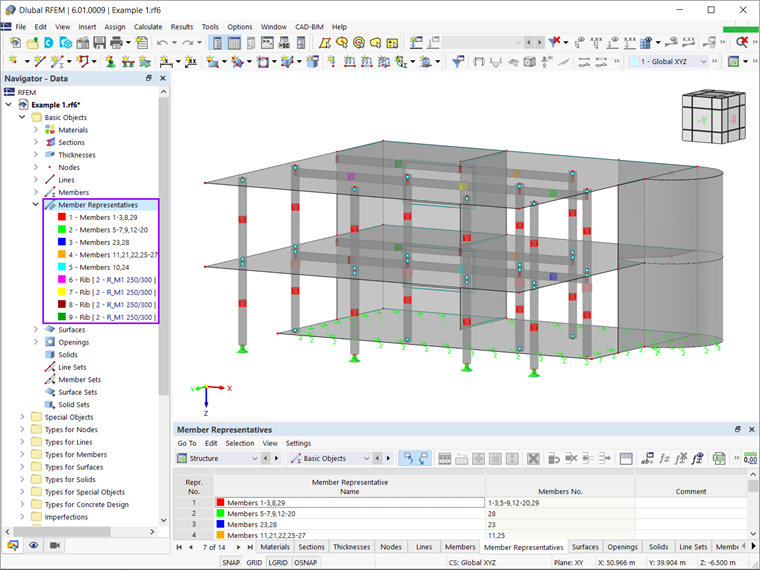

Po utworzeniu przedstawicieli pręta ich właściwości można łatwo edytować. Jak wspomniano wcześniej, ma to wiele zalet w zakresie modelowania i projektowania. Jednym z nich jest możliwość przydzielenia zbrojenia do wszystkich prętów reprezentowanych przez tego samego przedstawiciela pręta. Aby to zademonstrować, zostanie wykorzystana konstrukcja betonowa na rysunku 4, w której zostały już wygenerowane reprezentacje prętów na podstawie właściwości obliczeniowych.

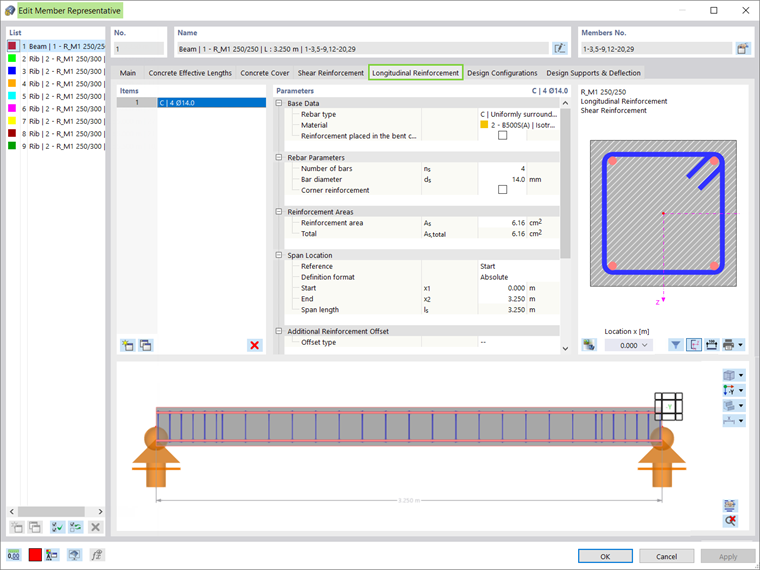

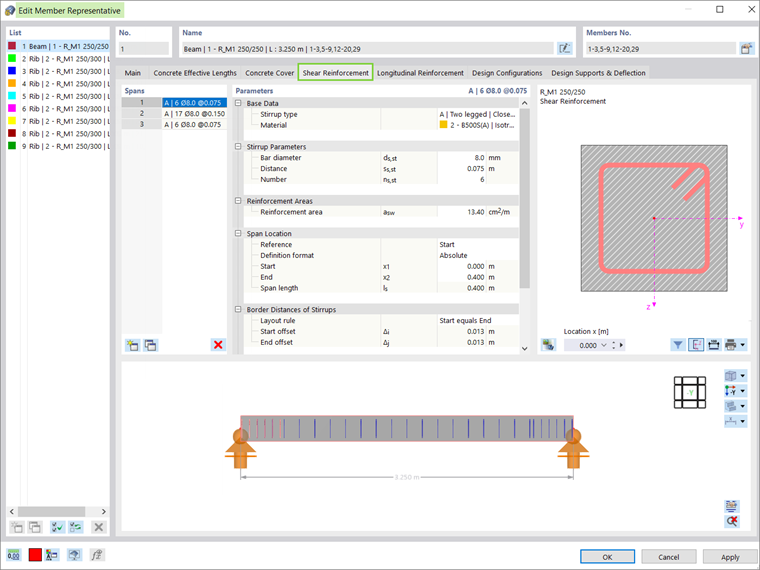

W tym przykładzie zbrojenie na ścinanie i zbrojenie podłużne zostanie przydzielone do słupów poprzez edycję właściwości ich odpowiednich przedstawicieli. Zgodnie z rysunkiem 4 słupy są pomalowane na czerwono i należą do pręta reprezentacyjnego 1, którego właściwości można łatwo edytować w oknie Edytować pręt prętowy (rysunek 5). Z tego względu, jako zbrojenie na ścinanie co 15 cm i 7,5 cm na końcach i w rozpiętości pręta przydzielane są strzemiona dwuramienne o średnicy 8 mm. W ten sam sposób 4 pręty zbrojeniowe o średnicy 14 mm są przydzielane jako zbrojenie podłużne w każdym narożu (rysunek 6).

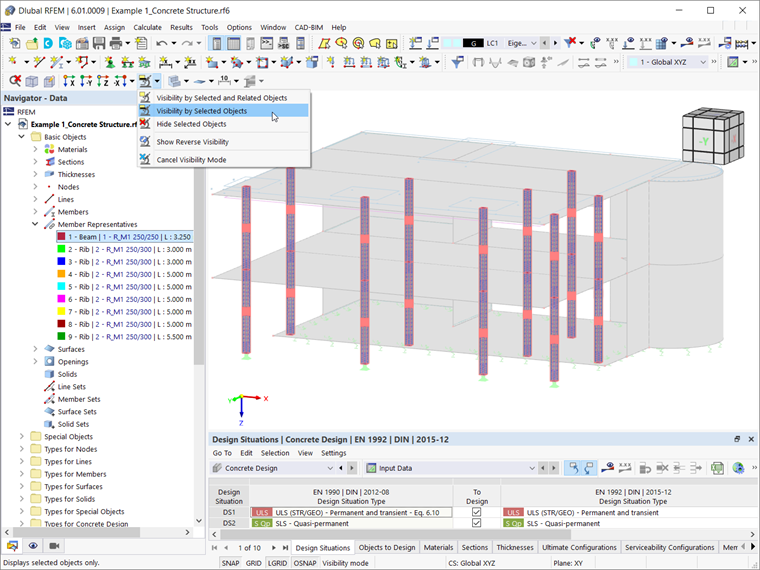

Zbrojenie zdefiniowane w oknie Reprezentacja pręta ' jest teraz przydzielane do wszystkich pojedynczych prętów reprezentowanych przez tę reprezentację pręta. Aby to pokazać, wybierany jest Przedstawiciel pręta 1 i tworzona jest widoczność według wybranych obiektów (Rysunek 6).

Uwagi końcowe

Opcja Reprezentacje prętów (zbiorów) w programie RFEM 6 umożliwia grupowanie prętów i zbiorów prętów o takich samych właściwościach. Reprezentacje można tworzyć na podstawie różnych właściwości pręta, takich jak przeguby, podpory, mimośrody, nieliniowości, długości efektywne, zbrojenie itp. Zaletą tej opcji jest to, że właściwości wielu pojedynczych prętów można edytować bezpośrednio za pomocą właściwości powiązanego przedstawiciela państwa. Dzięki temu w szybki i prosty sposób można przydzielać i modyfikować właściwości różnych prętów.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing i obsługa klienta

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne klientom firmy Dlubal.

Słowa kluczowe

Pręt Pręt reprezentatywny Zbiór prętów
