Option de barres et ensembles de barres représentatifs dans RFEM 6

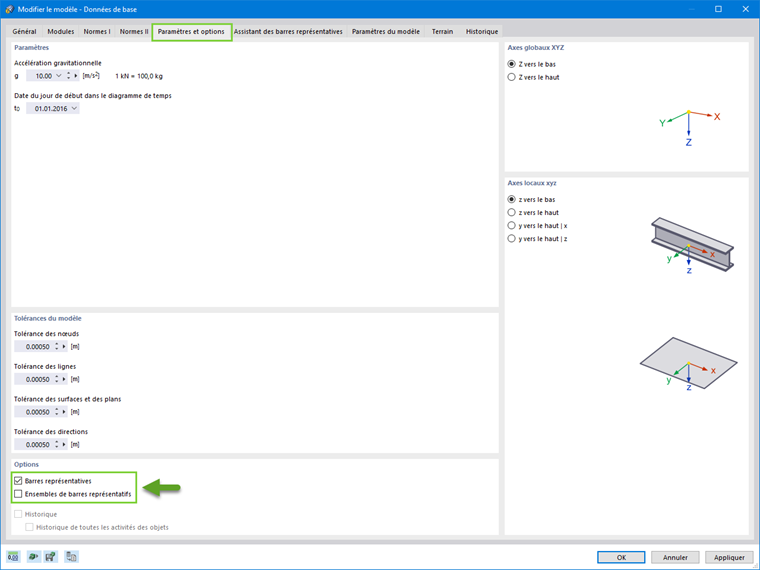

L'option Barres représentatives est l'une des innovations de RFEM 6 et peut être activée dans les données de base du modèle, comme le montre la Figure 1. Une fois cette option activée, l'Assistant des barres représentatives apparaît, dans lequel l'utilisateur peut choisir la propriété en fonction de laquelle les barres représentatives seront créées.

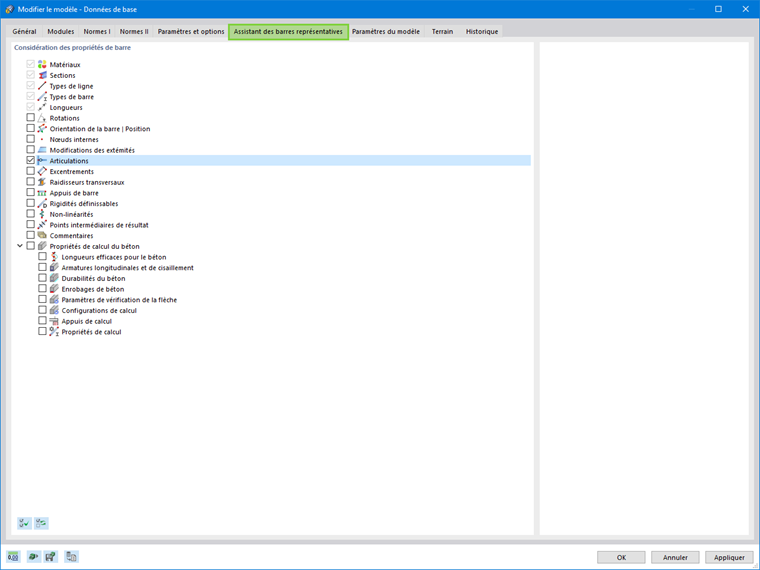

Comme le montre la Figure 2, les barres peuvent être regroupées selon les mêmes excentrements, articulations, appuis, orientation, rigidités définissables, etc. Lorsqu'un module complémentaire de vérification spécifique est activé, il peut également être regroupé sur la base de propriétés de vérification telles que les longueurs efficaces, les appuis de calcul, les armatures, les classes de service, etc.
De manière similaire, les Ensembles de barres représentatifs basés sur une propriété d'ensemble de barres spécifique peuvent être générés puis modifiés.
Par exemple, si les barres sont regroupées selon les longueurs efficaces en tant que propriété de calcul, le programme regroupera tous les éléments de la structure qui présentent la même longueur efficace dans une seule et unique barre représentative.

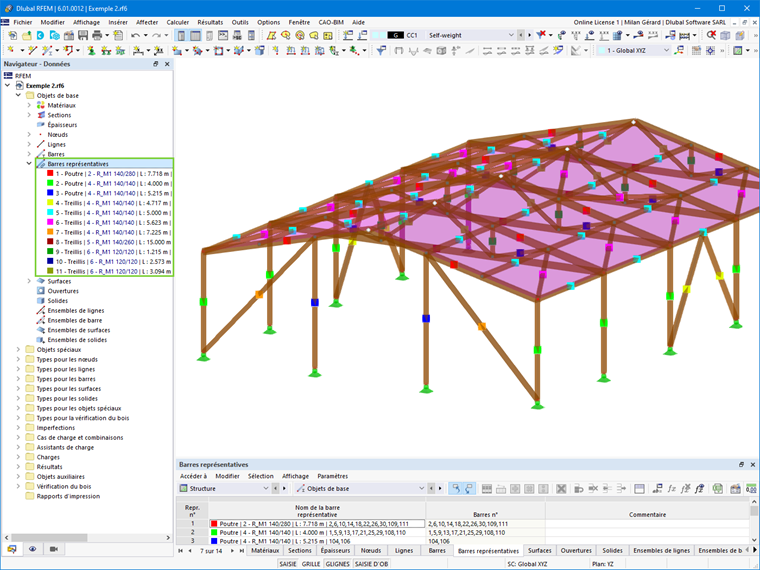

En d'autres termes, il créera autant de barres représentatives que de barres avec des longueurs efficaces différentes (Figure 3). L'avantage de cette fonctionnalité est qu'au lieu de modifier les propriétés de chaque barre individuellement, il suffit de modifier les propriétés de leur barre représentative correspondante.
Exemple pratique
Une fois les barres représentatives créées, leurs propriétés peuvent être facilement modifiées. Comme mentionné précédemment, une telle fonctionnalité offre de nombreux avantages en termes de modélisation et de calcul. L'un d'eux réside dans la possibilité d'assigner des armatures à toutes les barres représentées par la même barre représentative. Pour le démontrer, la structure en béton de la Figure 4 est utilisée là où des barres représentatives basées sur les propriétés de calcul ont été générées au préalable.

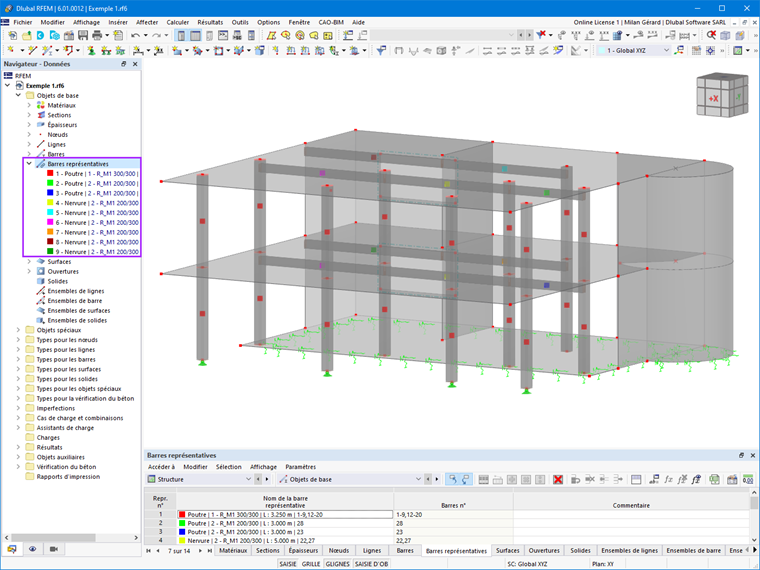

Dans cet exemple, les armatures d'effort tranchant et longitudinales sont assignées aux poteaux en modifiant les propriétés de leurs barres représentatives associées. Selon la Figure 4, les poteaux sont affichées en rouge et appartiennent à la barre représentative 1, dont les propriétés peuvent être facilement modifiées dans la fenêtre Modifier la barre représentative (Figure 5).

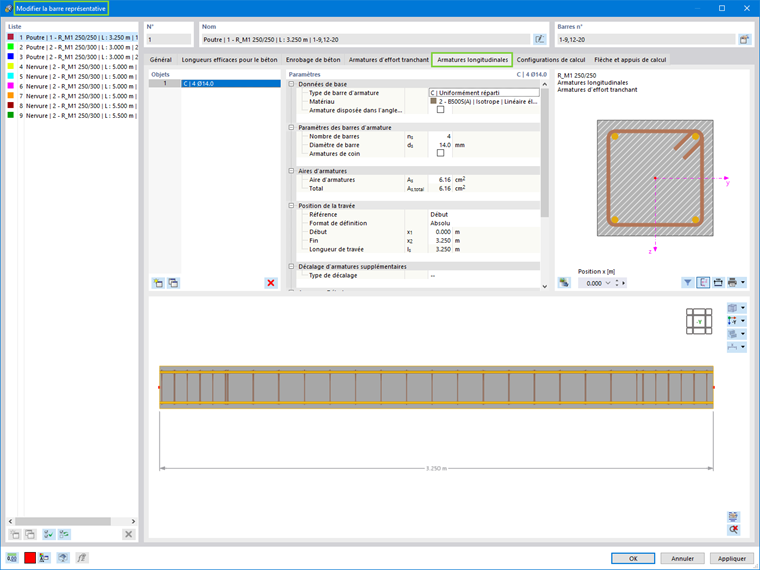

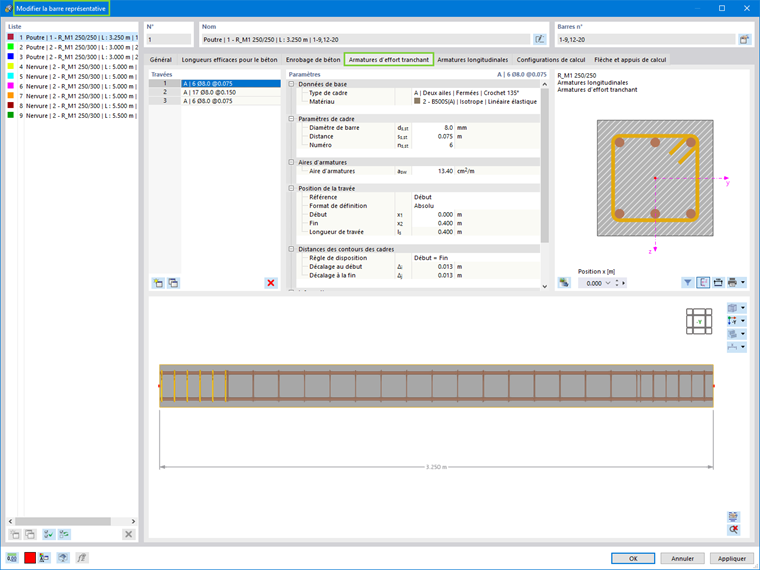

Par conséquent, des cadres à deux ailes d'un diamètre de 8 mm sont assignés comme armatures d'effort tranchant respectivement à 7,5 cm et 15 cm aux extrémités et le long de la travée de la barre. De la même manière, 4 barres d'armatures de 14 mm de diamètre sont assignées comme armatures longitudinales dans chaque coin (Figure 6).

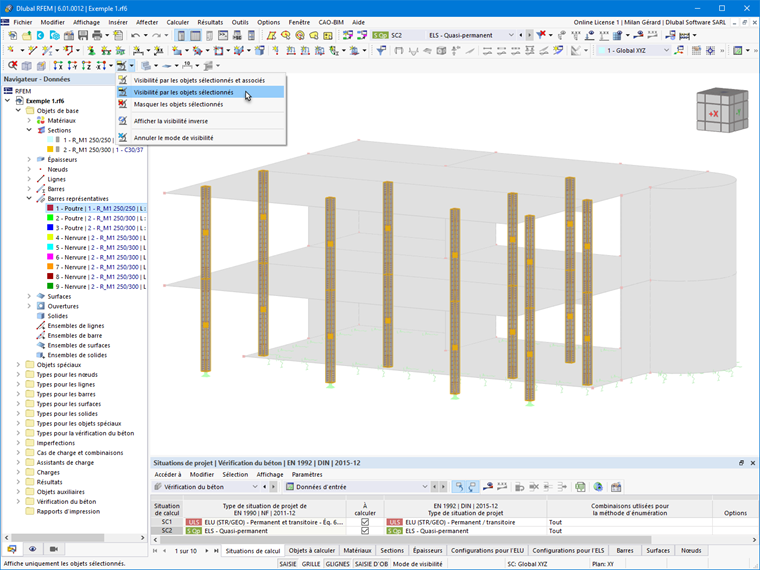

L'armature définie via la fenêtre Barre représentative est maintenant assignée à toutes les barres individuelles représentées par cette barre représentative. Pour effectuer cette opération, la barre représentative 1 est sélectionnée et une visibilité par les objets sélectionnés est générée (Figure 6).
Conclusion
L'option barres (ensemble de barres) représentatives dans RFEM 6 permet de regrouper des barres et des ensembles de barres présentant des propriétés identiques. Les barres représentatives peuvent être créées sur la base de différentes propriétés de barre telles que les articulations, les appuis, les excentrements, les non-linéarités, les longueurs efficaces, les armatures, etc.
L'avantage de cette option est que les propriétés de plusieurs barres individuelles peuvent être modifiées directement via les propriétés de la barre représentative associée. Les propriétés des différentes barres peuvent ainsi être assignées et modifiées simplement et rapidement.
