Rappresentanti dell'asta (set) in RFEM 6

Articolo tecnico sul tema Analisi strutturale con Dlubal Software

  • Knowledge Base

Articolo tecnico

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Le strutture complesse sono assemblaggi di elementi strutturali con varie proprietà. Tuttavia, alcuni elementi possono avere le stesse proprietà in termini di vincoli esterni, non linearità, modifiche alle estremità, cerniere, ecc., nonché di progetto (ad esempio, lunghezze efficaci, vincoli esterni di progetto, armatura, classi di servizio, riduzioni di sezione, ecc.). In RFEM 6, questi elementi possono essere raggruppati in base alle loro proprietà condivise e quindi possono essere considerati insieme sia per la modellazione che per la progettazione.

Opzione dei rappresentanti dell'asta (set) in RFEM 6

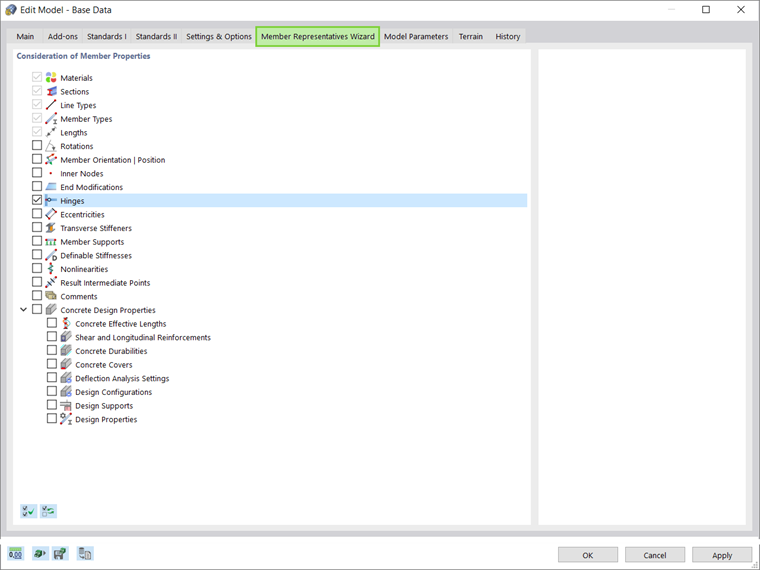

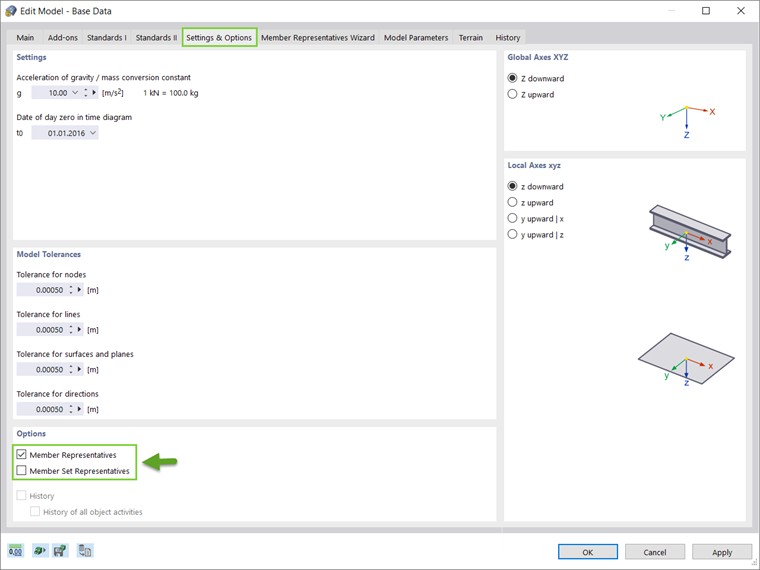

L'opzione Rappresentanti delle aste è una delle innovazioni in RFEM 6 e può essere attivata nei dati di base del modello come mostrato nell'immagine 1. Una volta attivata questa opzione, appare la procedura guidata dei rappresentanti delle aste, in cui l'utente può scegliere il proprietà in base alla quale verranno creati i rappresentanti dei membri. Come si può vedere nell'immagine 2, le aste possono essere raggruppate secondo le stesse eccentricità, cerniere, vincoli esterni, orientamento, rigidezza definibile, ecc. come lunghezze efficaci, vincoli esterni di progetto, armatura, classi di servizio, ecc.

Allo stesso modo, è possibile creare e modificare i rappresentanti dell'insieme di aste in base a una proprietà specifica del set di aste.

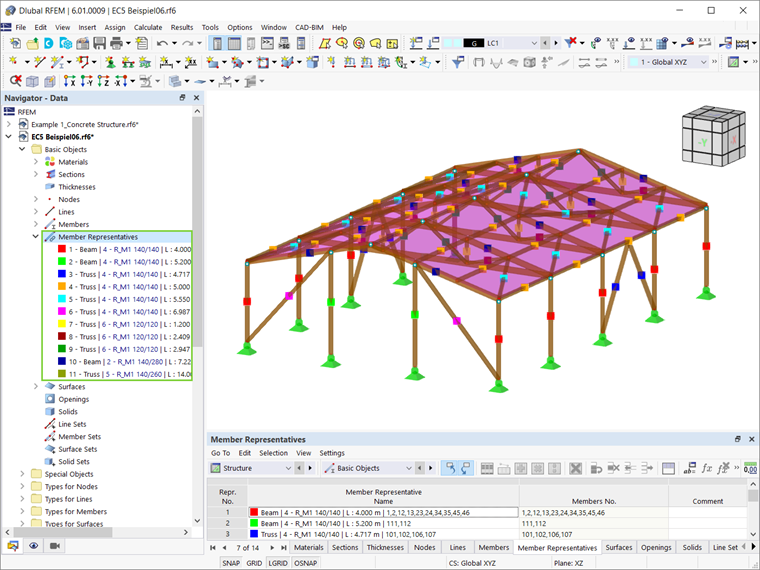

Ad esempio, se le aste sono raggruppate in base alle lunghezze efficaci come proprietà di progetto, il programma raccoglierà tutti gli elementi della struttura che hanno la stessa lunghezza efficace in un singolo rappresentante dell'asta. In altre parole, creerà tanti rappresentanti quante sono le aste con diverse lunghezze efficaci (Figura 3). Il vantaggio di questa funzione è che invece di modificare le proprietà di ciascuna asta individualmente, è sufficiente modificare le proprietà del rappresentante dell'asta associato.

Esempio pratico

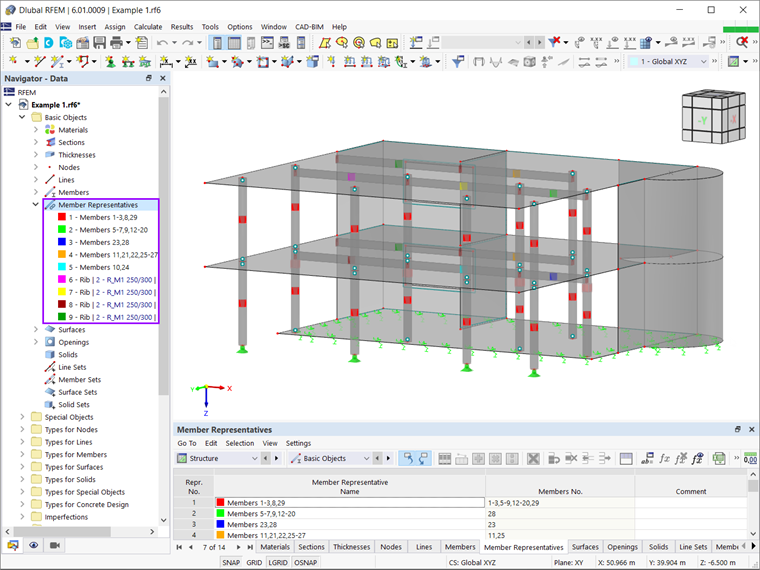

Una volta creati i rappresentanti delle aste, le loro proprietà possono essere modificate facilmente. Come accennato in precedenza, questo offre molti vantaggi in termini di modellazione e progettazione. Uno di questi è la possibilità di assegnare l'armatura a tutte le aste rappresentate dallo stesso rappresentante dell'asta. Per dimostrare ciò, sarà utilizzata la struttura in calcestruzzo nell'immagine 4 dove i rappresentanti delle aste in base alle proprietà di progetto sono già stati generati.

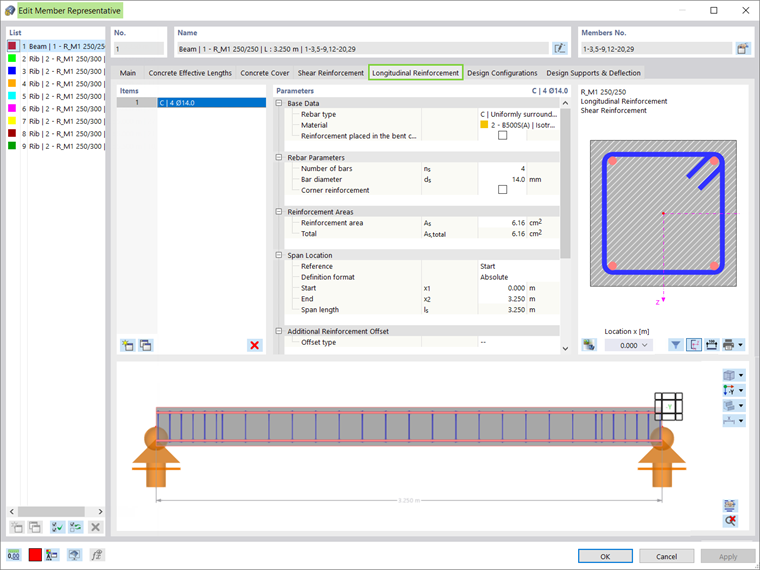

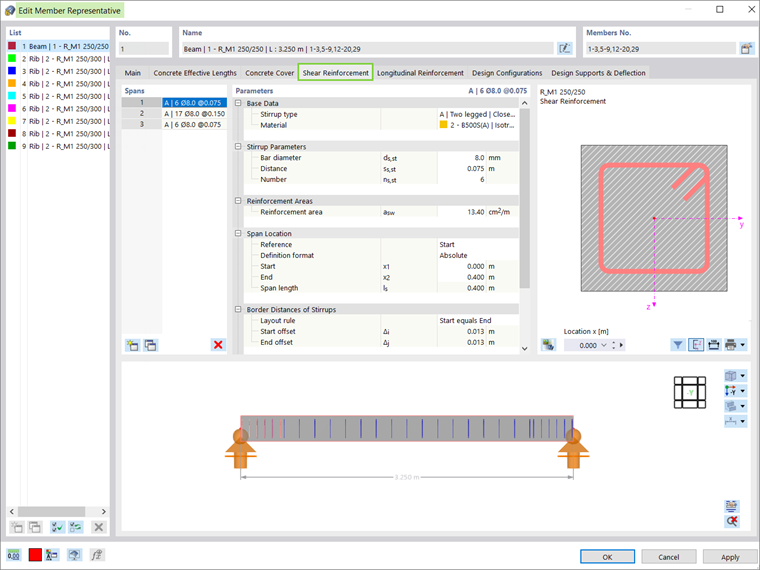

In questo esempio, sia l'armatura di taglio che quella longitudinale saranno assegnate alle colonne modificando le proprietà delle aste rappresentative associate. Secondo l'immagine 4, le colonne sono colorate in rosso e appartengono al rappresentante dell'asta 1, le cui proprietà possono essere modificate facilmente nella finestra Modifica rappresentante dell'asta (Figura 5). Quindi, staffe a due gambe con un diametro di 8 mm sono assegnate come armature a taglio a 15 cm e 7,5 cm alle estremità e lungo la campata dell'asta, rispettivamente. Allo stesso modo, 4 armature con un diametro di 14 mm sono assegnate come armature longitudinali in ciascun angolo (Figura 6).

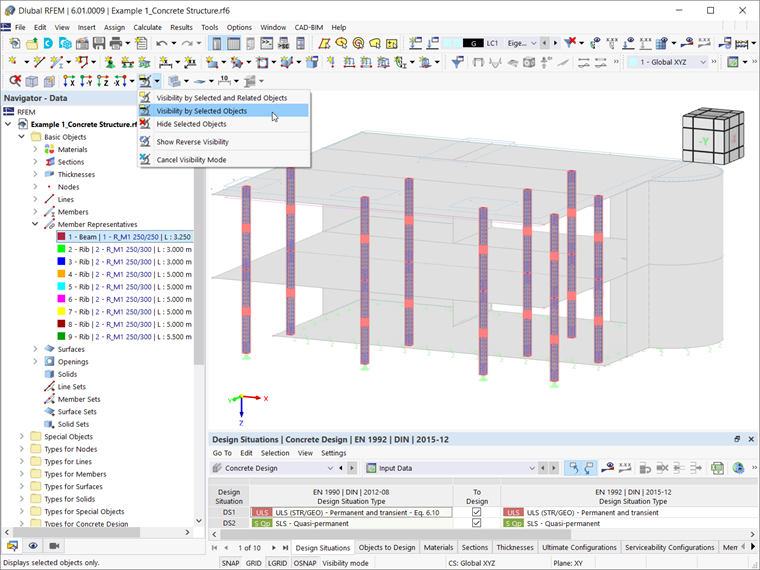

L'armatura definita tramite la finestra Rappresentante dell'asta's è ora assegnata a tutte le singole aste rappresentate da questo rappresentante dell'asta. Per mostrare questo, viene selezionato il rappresentante dell'asta 1 e viene creata una visibilità per oggetti selezionati (Figura 6).

Osservazioni finali

L'opzione Rappresentanti dell'asta (set) in RFEM 6 consente di raggruppare aste e set di aste con le stesse proprietà. I rappresentanti possono essere creati sulla base di diverse proprietà delle aste come cerniere, vincoli esterni, eccentricità, non linearità, lunghezze efficaci, armatura, ecc. Il vantaggio di questa opzione è che le proprietà di più aste individuali possono essere modificate direttamente, tramite le proprietà del rappresentante associato. Quindi, le proprietà delle varie aste possono essere assegnate e modificate in modo rapido e semplice.
