Параметризация моделей в RFEM 6/RSTAB 9

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

Программы RFEM и RSTAB предоставляют параметризованный ввод в качестве полезной функции продукта для создания или корректировки моделей с помощью переменных. Таким образом, вы можете ввести данные модели и загрузить данные в зависимости от этих переменных (например, для длины, ширины, транспортной нагрузки и т. Д.). Эти переменные также называются параметрами и настраиваются в виде наглядного списка, доступного в программах. Вы можете использовать их в формулах для определения числового значения. Таким образом, если параметр изменяется в списке параметров, результаты всех формул, использующих этот параметр, адаптируются.

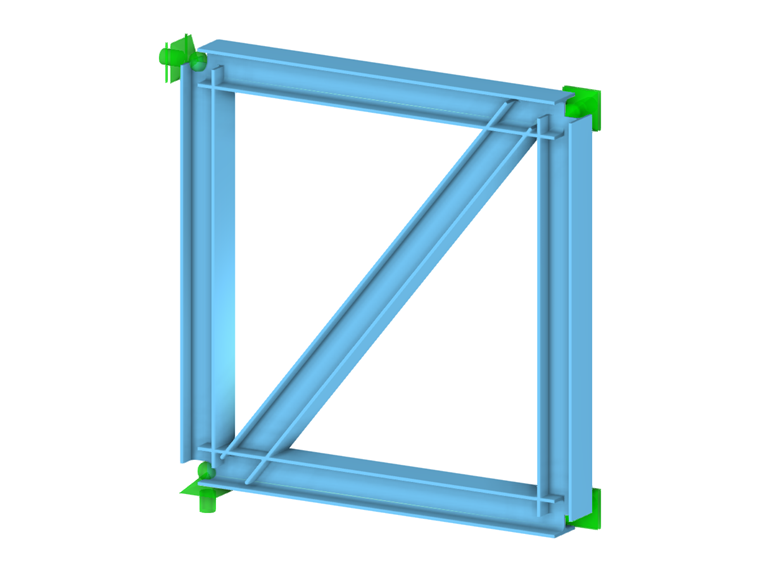

Эта статья покажет вам, как параметризовать элемент распорки фермы, показанной на рисунке 1.

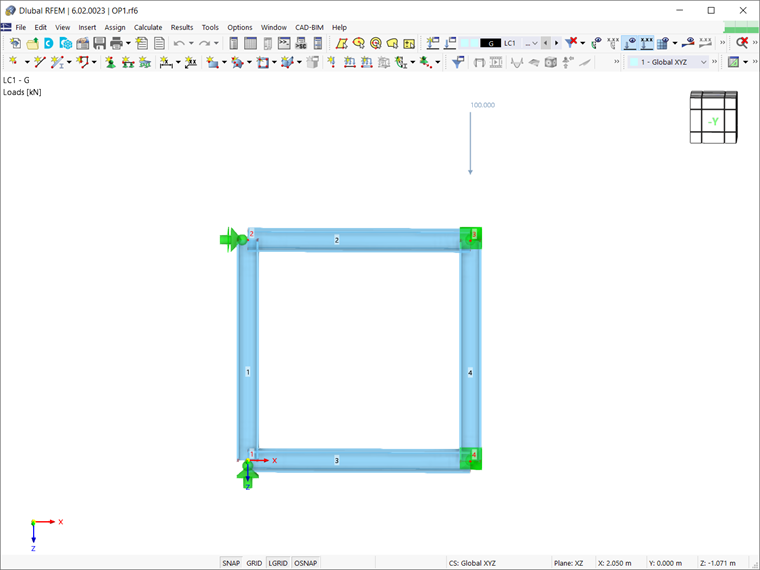

Предполагая, что конструкция уже была смоделирована в RFEM 6 путем назначения стержней и определения граничных условий, как показано на рисунке 2, следующим шагом будет определение связей. Как упоминалось ранее, этот элемент будет определен с использованием параметризованного ввода. Таким образом, параметры могут быть оптимизированы позже, и программа может автоматически определить оптимальное положение элемента.

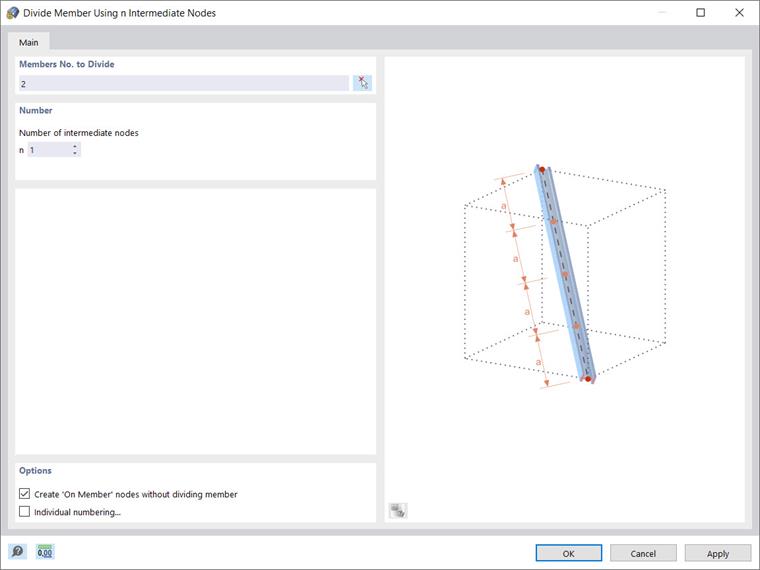

Во-первых, вы можете создать промежуточные узлы как на верхней (стержень 2), так и на нижней (стержень 3) поясах и соединить их простой линией. Чтобы определить эти узлы, щелкните правой кнопкой мыши отдельный элемент → разделить элемент → n промежуточных узлов. Важно создавать узлы, не разделяя их буквально на части; поэтому вы должны установить соответствующий флажок, как показано на рисунке 3.

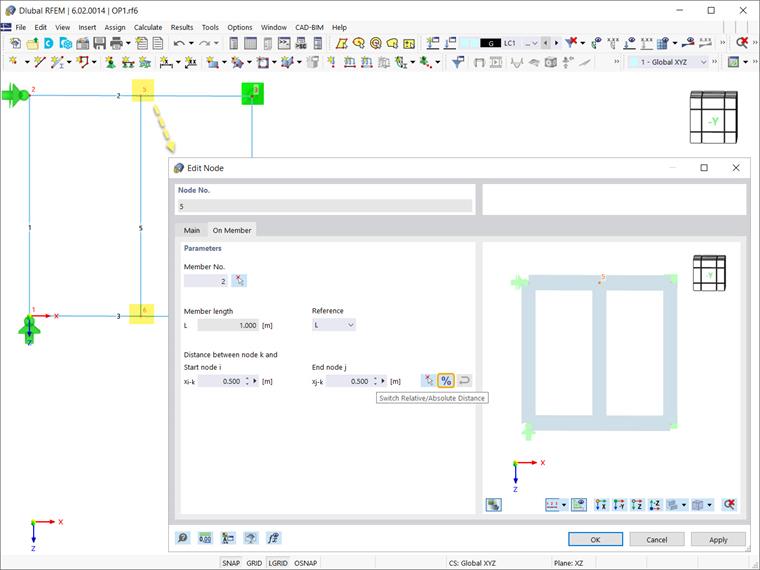

Таким образом, вы можете увидеть в свойствах узлов, что они имеют тип «На элементе», а элемент остается целым элементом. Поскольку отдельный стержень был разделен на один промежуточный узел, относительное расстояние между созданным узлом и начальным и конечным узлами стержня составляет 50%. Однако четыре поля ввода являются интерактивными, и в дополнение к этой относительной спецификации вы можете ввести значение как абсолютное расстояние (то есть длину).

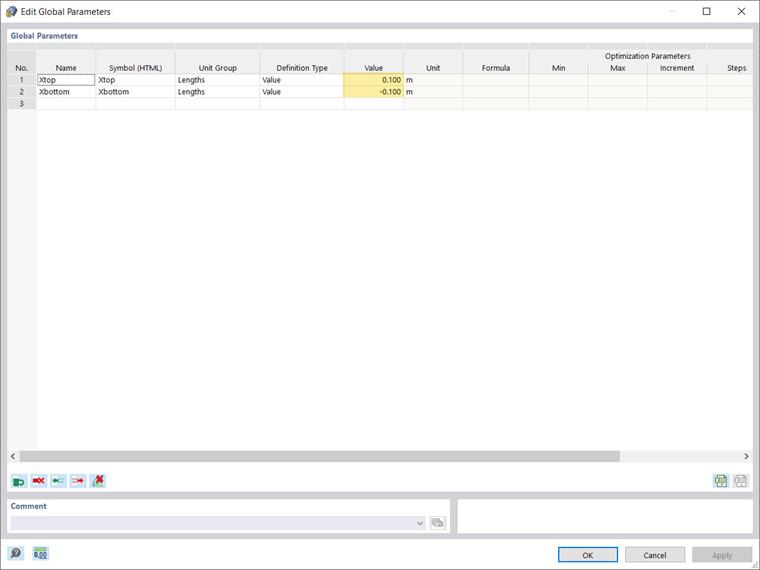

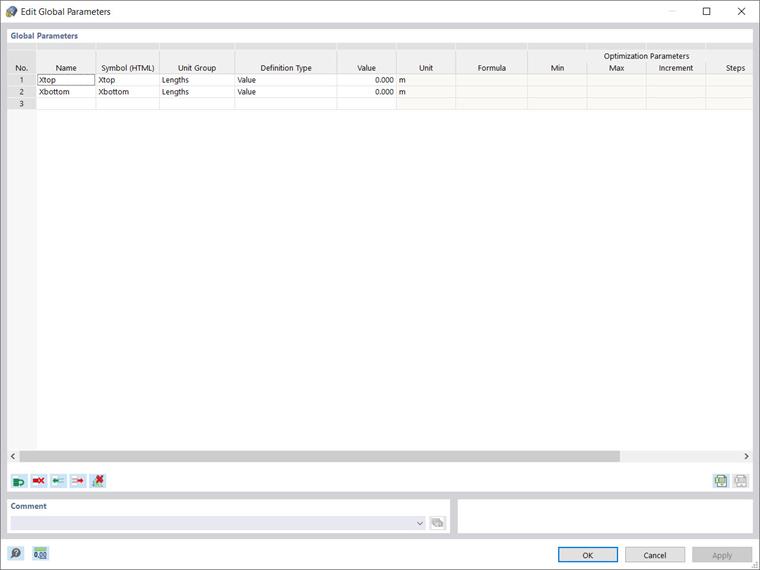

Теперь вы можете приступить к назначению параметров через меню «Правка» → «Общие параметры». Переменные, которые необходимо определить, относятся к группе единиц «длина», поскольку нас интересует расположение элемента связи, который представлен положением его узлов на верхней и нижней поясах. Следовательно, вы можете определить параметры, как показано на рисунке 5; один для верхнего пояса (Xсверху ), а другой - для нижнего пояса (Xснизу ). Таким образом, положение узлов будет определяться по отношению к конкретным значениям, присвоенным этим параметрам.

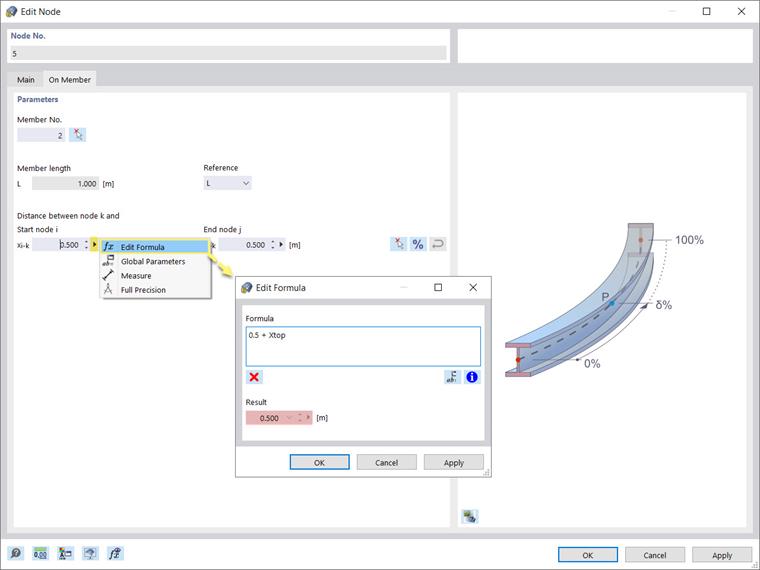

После определения параметров вы можете использовать их в формулах для определения числовых значений. Это можно сделать в окне «Редактировать» отдельных узлов, где вы можете использовать редактор формул, чтобы написать формулу для определения расстояния от узла до начального узла стержня. Например, уравнение, показанное на рисунке 6, показывает, что эта длина будет рассчитана как значение параметра Xtop, добавленное к 0,5 м. Учитывая, что Xtop изначально был установлен на 0, уравнение дает 0,5, что означает, что узел будет оставаться на расстоянии 0,5 м (Изображение 7).

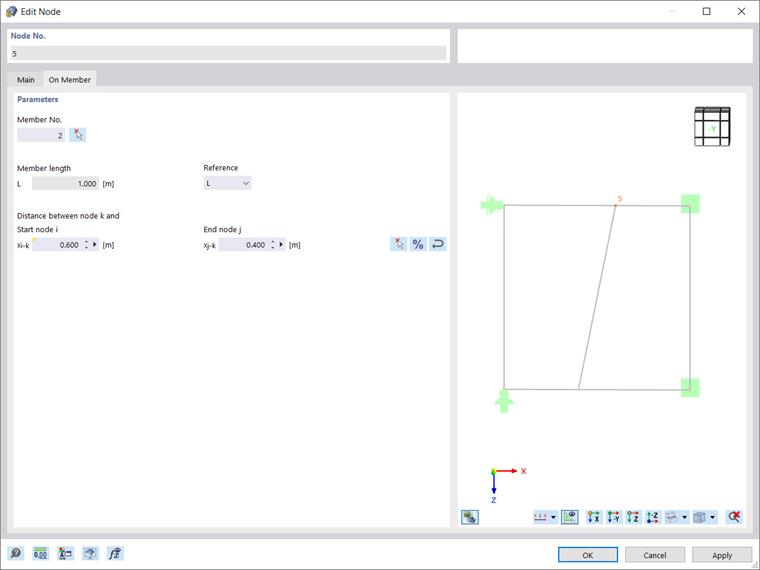

Преимущество параметризованного ввода заключается в том, что при изменении параметра в списке параметров изменяются результаты всех формул, использующих этот параметр. Таким образом, если вы снова откроете список глобальных параметров и установите значение Xtop как 0,1, расстояние узла по отношению к начальному узлу элемента автоматически изменится на 0,6 (Xtop + 0,5), и узел будет перемещен как показано на рисунке 8.

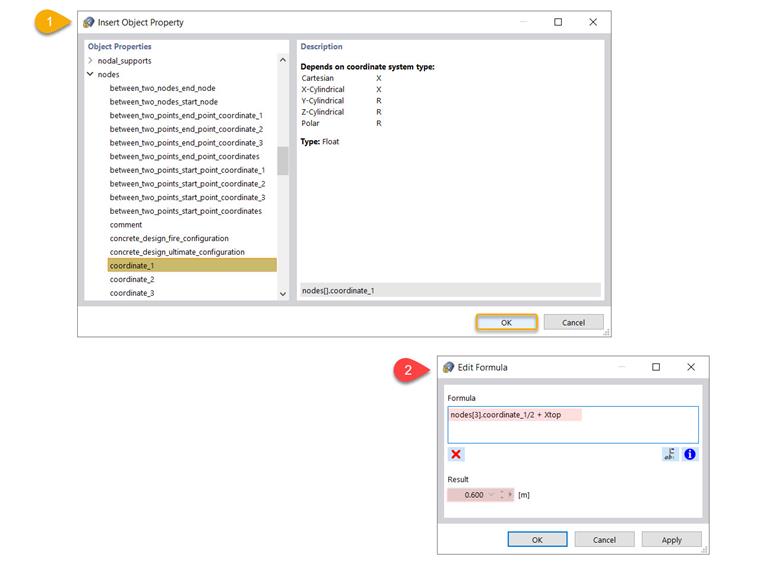

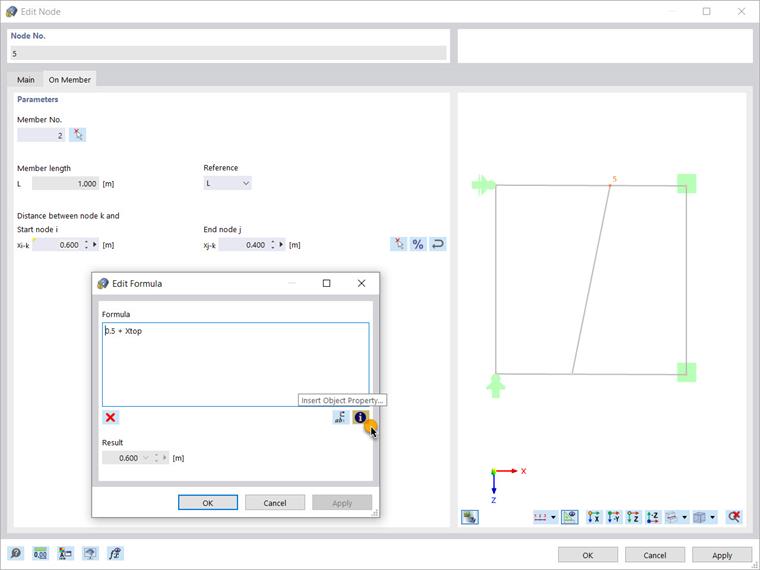

Вы можете пойти дальше и использовать другие преимущества редактора формул, такие как вставка свойства объекта в уравнение, как показано на рисунке 9.

Используйте соответствующий значок, чтобы открыть большой список свойств объекта и их подкатегорий и выбрать тот, который вас интересует. Например, вы можете выбрать координату_1, которая является декартовой координатой X узла. Вы можете указать связанный узел в текстовом поле формулы, как показано на рисунке 10. В этом примере нас интересует вычисление расстояния узла 5 по отношению к координате X узла 3. Это означает, что при смещении узла 3 и изменении его координаты X положение узла 5 будет автоматически изменено, поскольку это свойство объекта включено в формулу.

В этой статье показано, как определять глобальные параметры и использовать их в формулах для определения числовых значений. Эти параметры также можно оптимизировать в соответствии с различными аспектами, которые станут темой будущей статьи базы знаний.

Автор

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Маркетинг и поддержка клиентов

Г -жа Кирова отвечает за создание технических статей и оказывает техническую поддержку клиентам Dlubal.

Ключевые слова

Параметризация параметры Параметризованный ввод
