I programmi RFEM e RSTAB forniscono un input parametrico come una caratteristica vantaggiosa del prodotto per creare o modificare modelli per mezzo di variabili. In questo modo, è possibile inserire i dati del modello e caricare i dati come dipendenti da queste variabili (ad esempio per lunghezza, larghezza, carico del traffico, ecc.). Queste variabili sono anche chiamate parametri e sono impostate in un elenco chiaro disponibile nei programmi. Puoi usarli nelle formule per determinare un valore numerico. Pertanto, se si modifica un parametro nell'elenco dei parametri, i risultati di tutte le formule che utilizzano questo parametro vengono adattati.

Questo articolo ti mostrerà come parametrizzare l'elemento di controvento della cella di travatura reticolare mostrata nell'immagine 1.

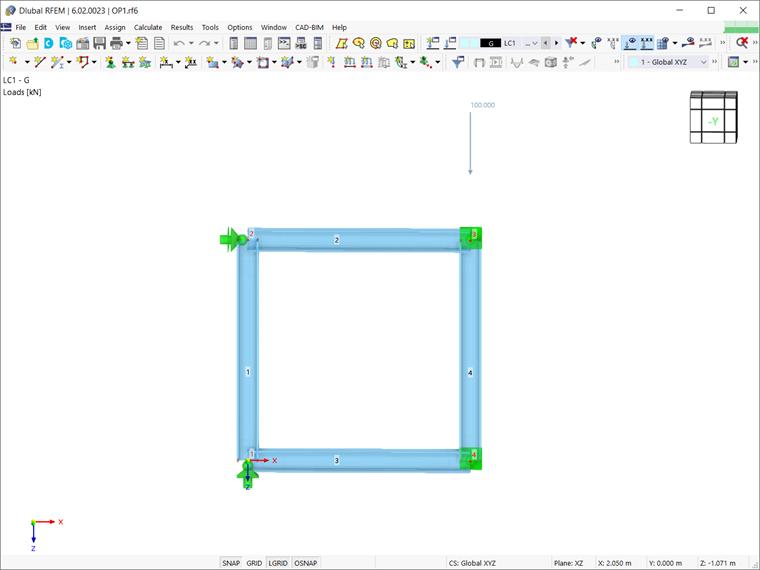

Supponendo che la struttura sia già stata modellata in RFEM 6 assegnando aste e definendo le condizioni al contorno come mostrato nell'immagine 2, il passo successivo è definire il controvento. Come accennato in precedenza, questo elemento sarà definito utilizzando un input parametrico. In questo modo, i parametri possono essere ottimizzati in un secondo momento e il programma può determinare automaticamente la posizione ottimale dell'elemento.

Primo, è possibile creare nodi intermedi sia sui correnti superiore (asta 2) sia su quella inferiore (asta 3) e collegarli con una linea semplice. Per definire questi nodi, fare clic con il pulsante destro del mouse sulla singola asta → dividi asta → n nodi intermedi. È importante creare i nodi senza dividere letteralmente le aste; pertanto, è necessario selezionare la casella di controllo associata come mostrato nell'immagine 3.

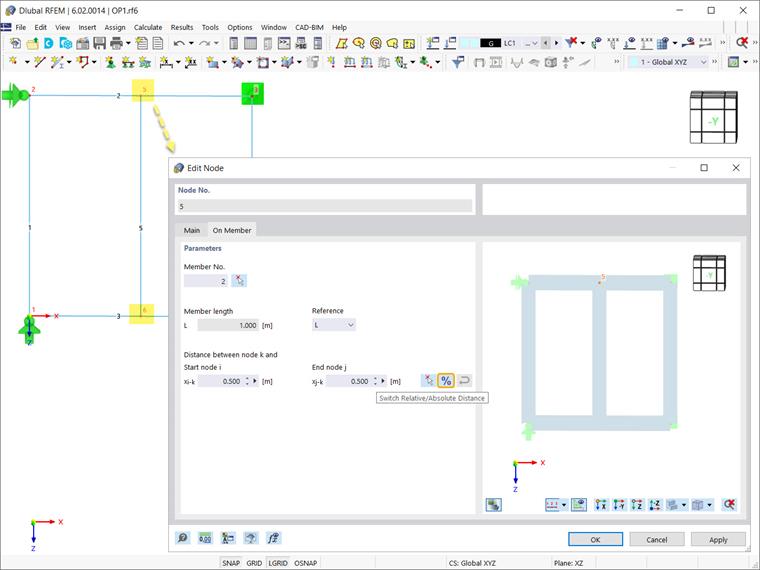

In tal modo, è possibile vedere nelle proprietà dei nodi che hanno il tipo "Sull'asta", e l'asta rimane un elemento intero. Poiché la singola asta è stata divisa per un nodo intermedio, la distanza relativa tra il nodo creato e i nodi iniziali e finali dell'asta è del 50%. Tuttavia, i quattro campi di immissione sono interattivi e, oltre a questa specifica relativa, è possibile inserire il valore come una distanza assoluta (cioè una lunghezza).

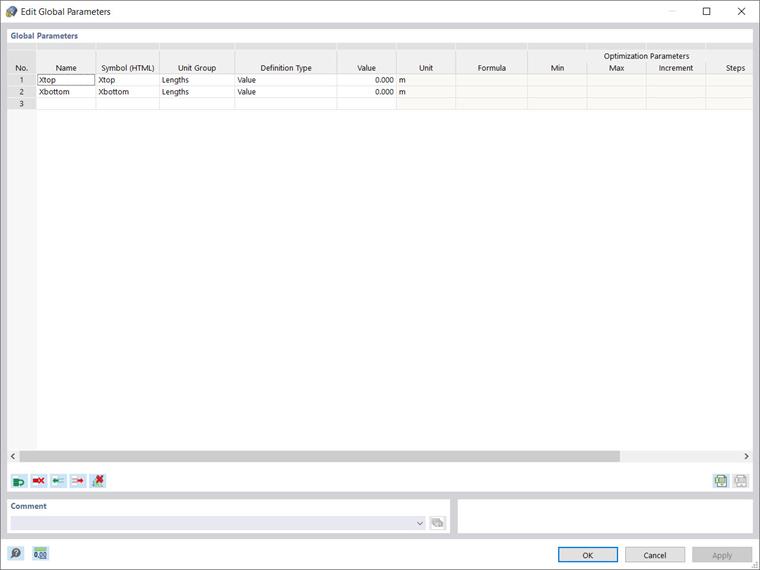

Ora è possibile iniziare ad assegnare i parametri tramite il menu Modifica → Parametri globali. Le variabili da definire provengono dal gruppo di unità "lunghezza", poiché siamo interessati a posizionare l'elemento di controvento che è rappresentato dalla posizione dei suoi nodi sui correnti superiore e inferiore. Quindi, è possibile definire i parametri come mostrato nell'immagine 5; uno per la parte superiore (Xsuperiore ), e un altro per la corrente inferiore (Xinferiore ). In questo modo, la posizione dei nodi sarà definita rispetto ai valori specifici assegnati a questi parametri.

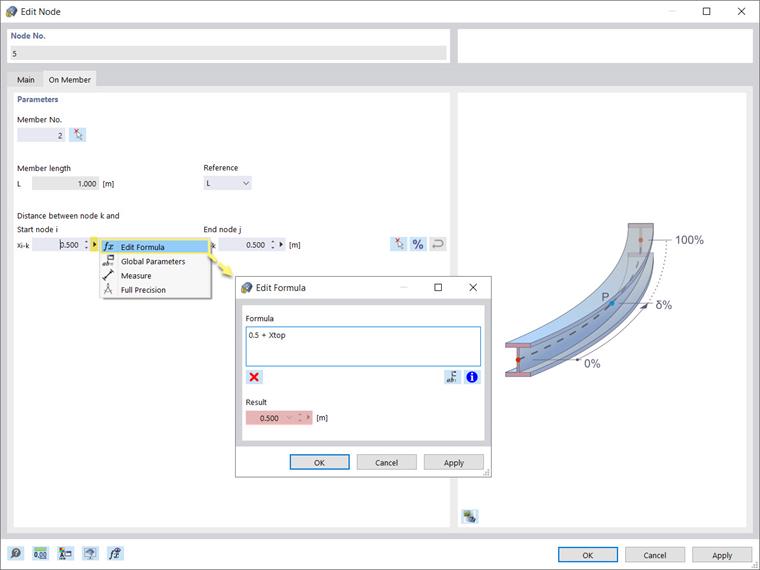

Una volta che i parametri sono stati definiti, è possibile utilizzarli nelle formule per determinare i valori numerici. Ciò può essere fatto nella finestra "Modifica" dei singoli nodi, dove è possibile utilizzare l'editor di formule per scrivere una formula per determinare la distanza del nodo dal nodo iniziale dell'asta. Ad esempio, l'equazione mostrata nell'immagine 6 indica che questa lunghezza sarà calcolata come il valore del parametro Xsuperiore aggiunto a 0,5 m. Dato che Xsuperiore era inizialmente impostato su 0, l'equazione risulta in 0,5, il che significa che il nodo rimarrà ad una distanza di 0,5 m (fig. 7).

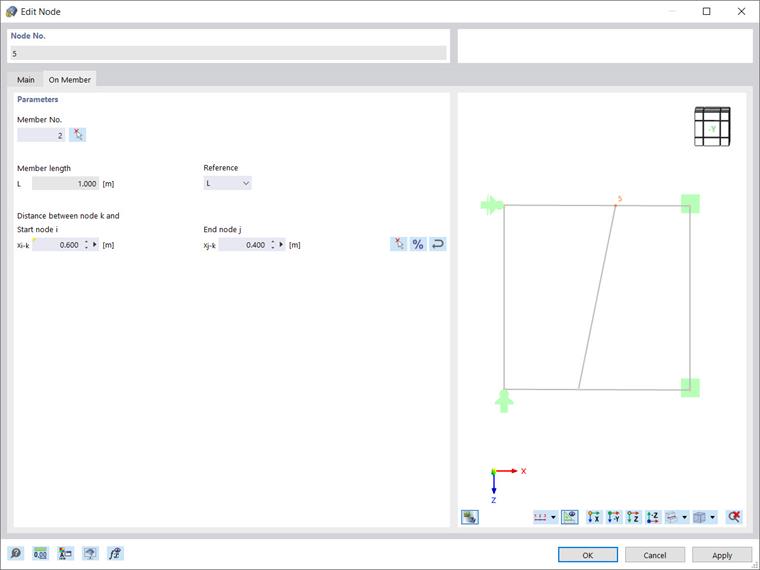

Il vantaggio dell'input parametrico è che se un parametro viene modificato nell'elenco dei parametri, i risultati di tutte le formule che utilizzano questo parametro vengono modificati. Pertanto, se si riapre l'elenco Parametri globali e si imposta il valore di Xsuperiore come 0.1, la distanza del nodo rispetto al nodo iniziale dell'asta cambierà automaticamente in 0.6 (Xsuperiore + 0.5) e il nodo sarà spostato come mostrato nell'immagine 8.

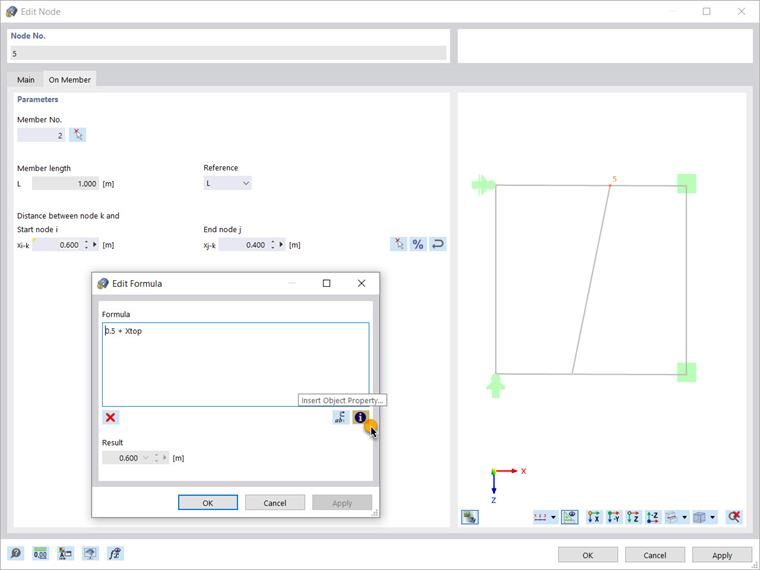

Puoi fare un passo avanti e utilizzare gli altri vantaggi dell'editor di formule, come l'inserimento della proprietà di un oggetto nell'equazione, come mostrato nella Figura 9.

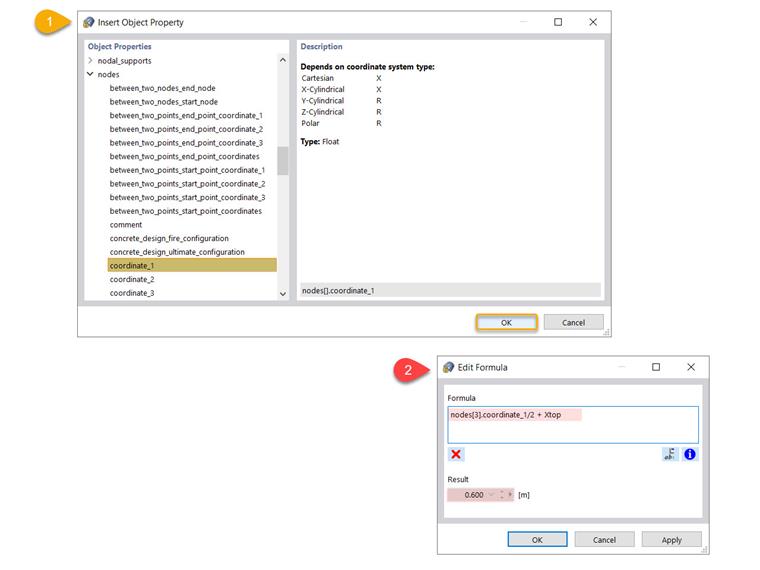

Utilizza l'icona associata per aprire l'elenco ampio delle proprietà degli oggetti e delle loro sottocategorie, e seleziona quella che ti interessa. Ad esempio, è possibile selezionare coordinata_1, che è la coordinata cartesiana X di un nodo. È possibile indicare il nodo associato nella casella di testo della formula, come mostrato nell'immagine 10. In questo esempio, siamo interessati a calcolare la distanza del nodo 5 rispetto alla coordinata X del nodo 3. Ciò significa che se il nodo 3 è spostato e la sua coordinata X viene modificata, la posizione del nodo 5 sarà modificata automaticamente, poiché questa proprietà dell'oggetto è inclusa nella formula.

Questo articolo ha mostrato come definire i parametri globali e utilizzarli nelle formule per determinare i valori numerici. Questi parametri possono anche essere ottimizzati secondo diversi aspetti, che saranno oggetto di un futuro articolo della Knowledge Base.
