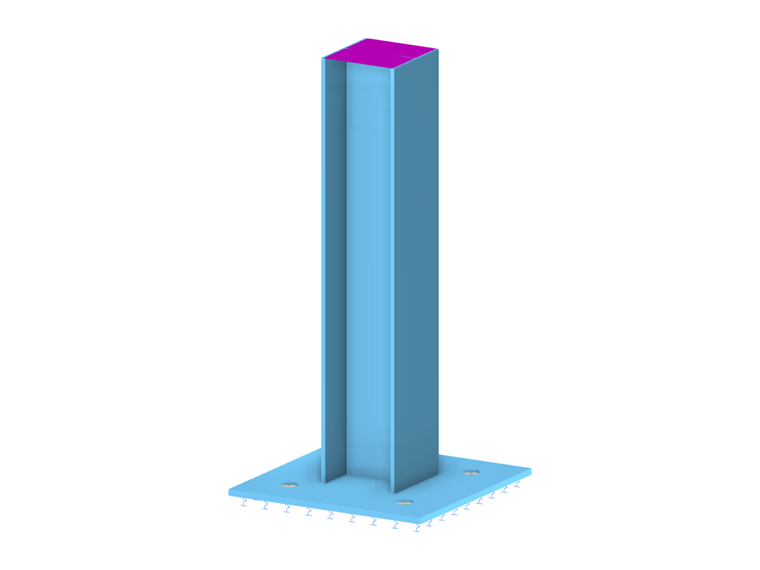

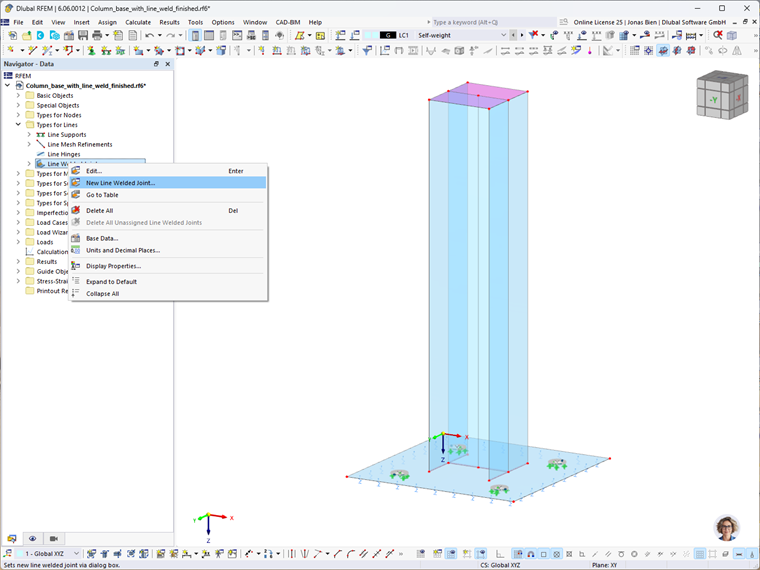

Линейные сварные соединения - это полезная функция программы, позволяющая рассчитывать напряжения в сварных швах между поверхностями в RFEM 6. Следовательно, если сварной шов задан для линии в модели поверхности, напряжения этого сварного шва могут быть определены с помощью аддона «Расчёт напряжений-деформаций». Эта новая функция доступна в навигаторе в разделе «Типы линий».

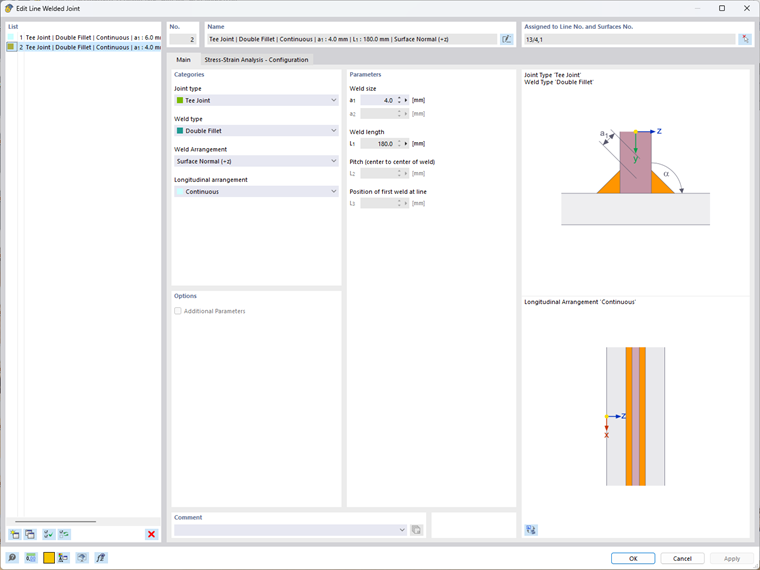

Линейные сварные соединения могут быть определены через диалоговое окно «Новое линейное сварное соединение», как показано на рисунке 2. Выбор типа соединения важен для определения линейного сварного соединения. В программе доступно несколько типов: стыковое соединение, угловое соединение, соединение внахлестку и соединение тройника. Обратите внимание, что также необходимо определить тип сварного шва. В списке представлены различные варианты выполнения расчетов сварных швов в зависимости от типа соединения.

Линейные сварные швы можно располагать «непрерывно» по всей длине линии. Таким образом, когда вы вводите параметры сварного шва, вы должны назначить «Размер сварного шва» для определения толщины сварного шва, тогда как «Длина сварного шва» берется из длины линии. Линейные сварные соединения могут быть назначены линиям и поверхностям путем присвоения номера линии и поверхности в верхнем правом углу диалогового окна или путем выбора соединений графически в рабочем окне. В последнем случае обратите внимание на то, что порядок, в котором выбираются поверхности, важен.

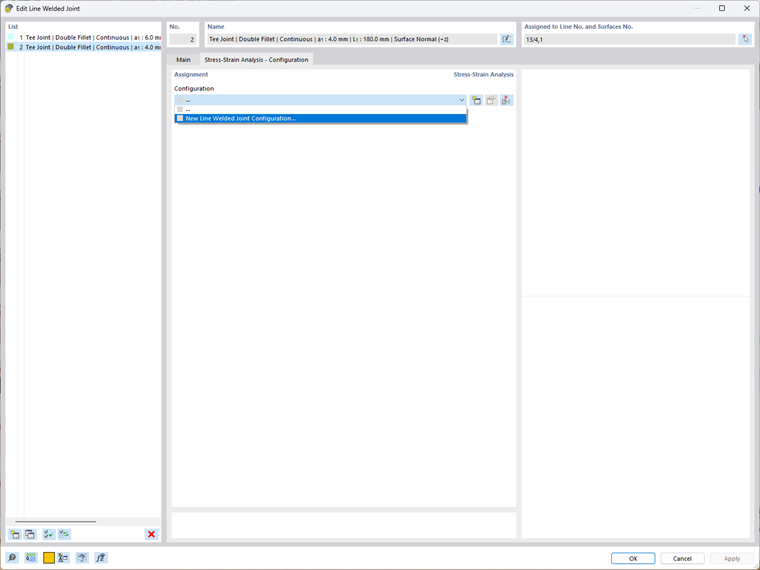

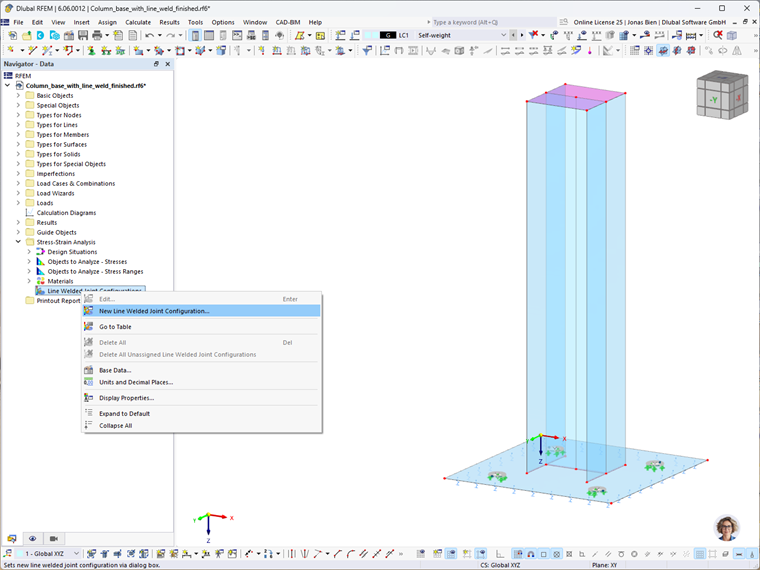

После того, как вы создадите и назначите линейные сварные соединения, вы можете задать основные параметры для расчета линейных сварных соединений. Это можно сделать с помощью вкладки «Анализ напряжения-деформации - Конфигурация» того же диалогового окна (Рисунок 4) или с помощью записи «Анализ напряжения-деформации» в навигаторе (Рисунок 5).

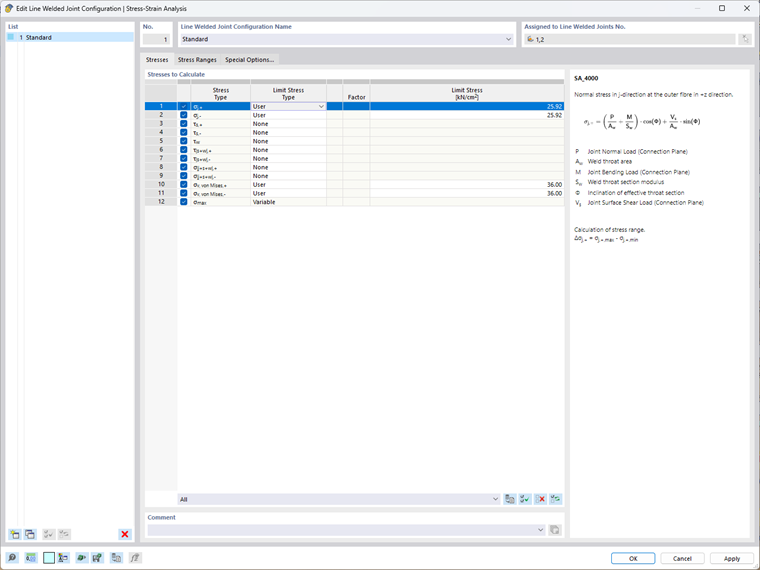

Во-первых, вы можете выбрать напряжения для расчета. Например, можно рассчитать напряжение в горловине сварного шва, вызванное нормальной нагрузкой, изгибом, нагрузкой на сдвиг на поверхности, нагрузкой на сдвиг сварного шва, нормальным напряжением, перпендикулярным плоскости соединения, результирующим напряжением в горловине шва и т. Д. Вы можете определить тип предельного напряжения и значение предельного напряжения.

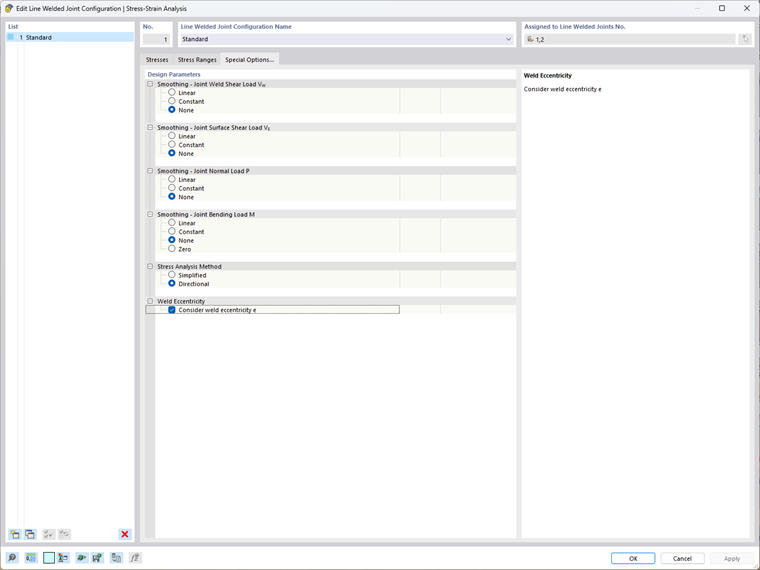

В этом диалоговом окне также доступны специальные параметры. Например, вы можете управлять сглаживанием напряжений (то есть распределением локальных пиков напряжений по длине сварного шва) и распределением напряжений для угловых швов. Для угловых швов распределение напряжений может быть определено на основе упрощенного метода согласно EN 1993-1-8 4.5.3.3 или направленного метода согласно 4.5.3.2. Также можно учесть эксцентриситет сварного шва. Таким образом, можно учесть дополнительные моменты, которые могут возникнуть, например, в случае конструкций с односторонним угловым швом.

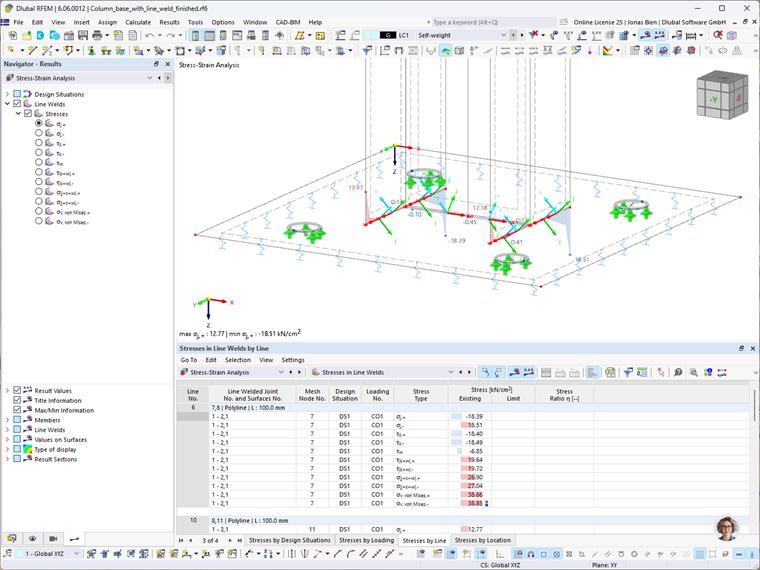

После завершения расчета напряжения в линейных сварных швах доступны как в графической, так и в табличной форме. Навигатор позволяет вам контролировать, какие напряжения будут отображаться графически, тогда как в таблице представлен обзор напряжений по расчетным ситуациям, нагрузкам, линиям и местоположениям.

Автор

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Маркетинг и поддержка клиентов

Г -жа Кирова отвечает за создание технических статей и оказывает техническую поддержку клиентам Dlubal.

Ключевые слова

Линейные сварные соединения Расчёт напряжений-деформаций

Литература

[1]   Eurocode 3: Design of steel structures - Part 1-8: Design of joints; EN 1993‑1‑8:2005 + AC:2009
