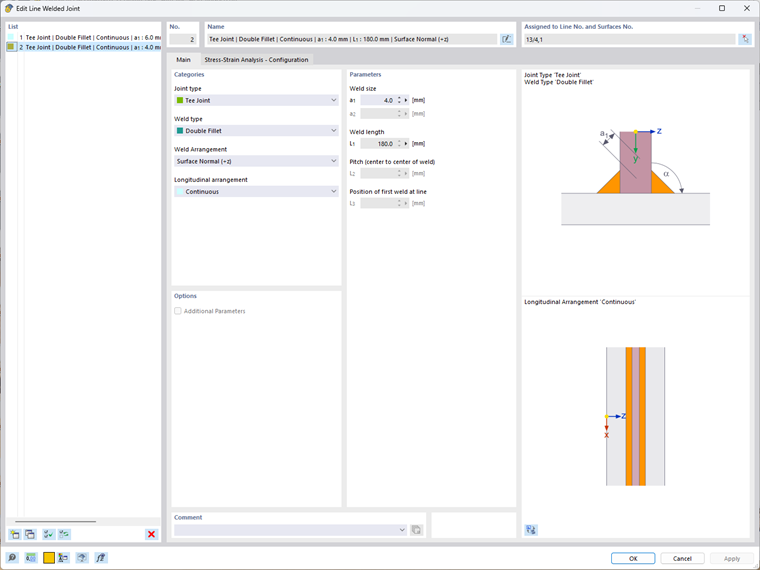

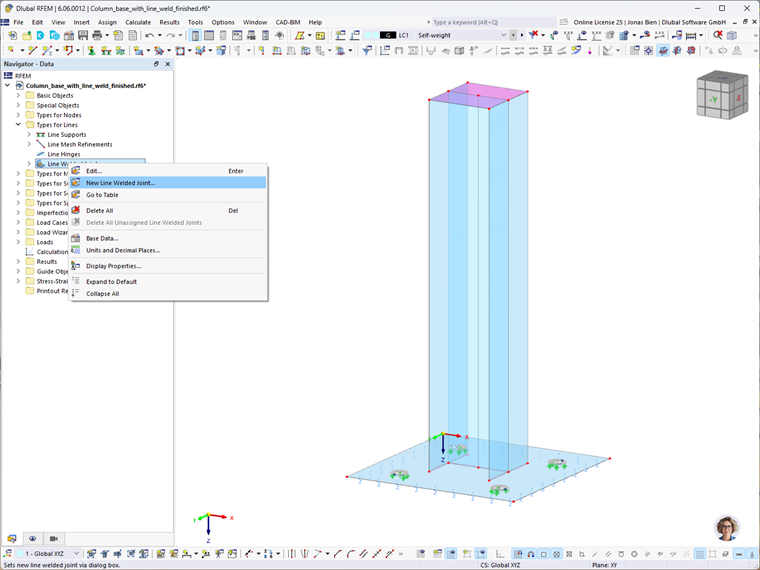

Los cordones de soldadura de línea pueden definirse a través del cuadro de diálogo "Nuevo cordón de soldadura de línea", como se muestra en la Imagen 1. La selección del tipo de junta es importante para la definición de un cordón de soldadura de línea. Hay varios tipos disponibles en el programa: junta a tope, junta de esquina, junta de solape y junta en T. Tenga en cuenta que también es necesario definir un tipo de soldadura. La lista ofrece diferentes opciones para realizar verificaciones de diseño de soldadura dependiendo del tipo de junta.
Los cordones de soldadura de línea pueden disponerse "Continuamente" a lo largo de toda la longitud de la línea. Así, al ingresar los parámetros de soldadura, debe asignar el "Tamaño de soldadura" para definir el espesor de la soldadura, mientras que la "Longitud de soldadura" se toma de la longitud de la línea. Para configuraciones de soldadura asimétricas, se puede definir la posición de la costura de soldadura en relación con la superficie conectada (parte roja en el gráfico del diálogo). Si se selecciona la opción "Normal de Superficie (+z)", la costura de soldadura se define en la parte inferior de la superficie conectada, mientras que la opción "Normal de la Superficie Invertida (-z)" permite una definición en la parte superior sin tener que invertir la orientación de la superficie.

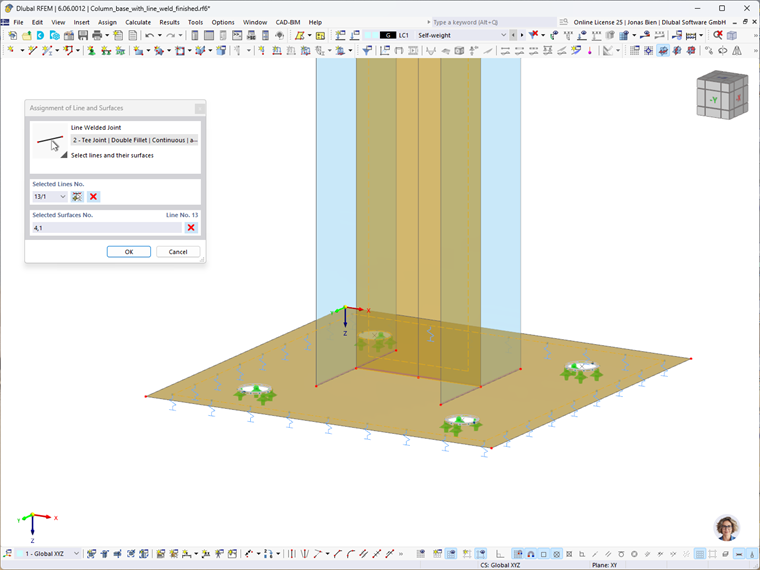

Un cordón de soldadura de línea puede asignarse a una línea que pertenece o está integrada en las superficies seleccionadas posteriormente. Los números de línea y superficie pueden asignarse en la esquina superior derecha del cuadro de diálogo, o mediante selección gráfica en la ventana de trabajo. Tenga en cuenta que el orden en el que se seleccionan las superficies no es arbitrario. Por definición, la primera superficie siempre se considera como la "superficie conectada" y se utiliza para determinar el esfuerzo en la costura de soldadura.
La orientación de la costura de soldadura se define por las siguientes reglas:
- w corresponde al eje de la costura de soldadura y siempre es idéntico al eje x de la línea en la que se define la costura de soldadura de línea.
- s está orientado paralelamente al eje z de la primera superficie desde la definición de la soldadura de línea (método simplificado) o es paralelo a la garganta de soldadura efectiva (método direccional).
- j está orientado ortogonalmente al plano w-s.
El sistema de coordenadas de la costura de soldadura se puede activar/desactivar utilizando el navegador de visualización.

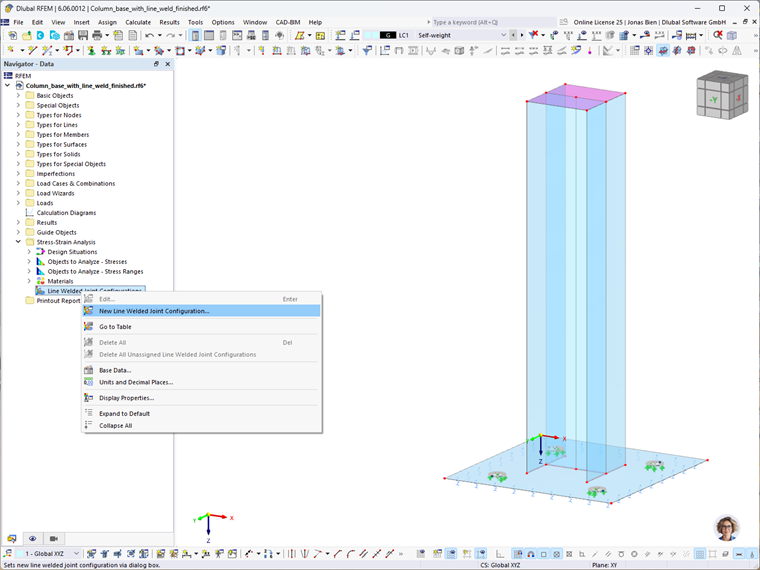

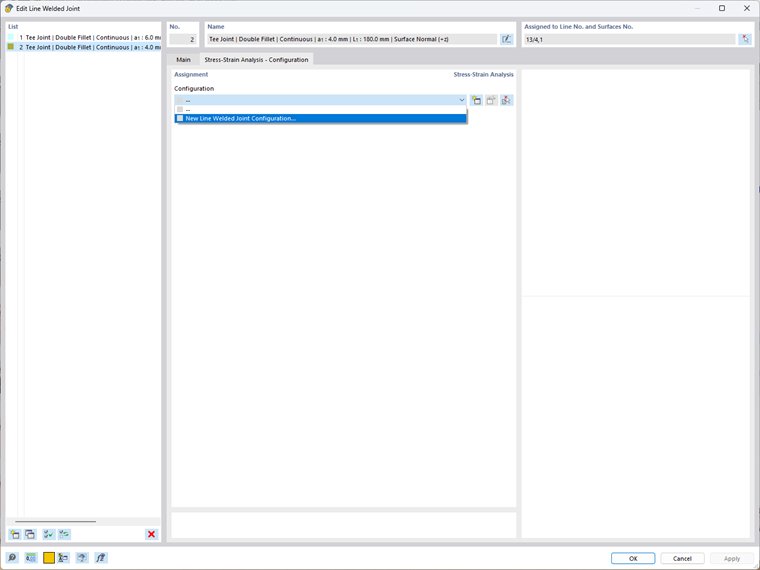

Una vez que crea y asigna los cordones de soldadura de línea, puede hacer especificaciones básicas sobre el análisis de la junta de soldadura de línea. Esto se puede hacer a través de la pestaña Configuración de Análisis Tensión-Deformación del mismo cuadro de diálogo (Imagen 4), o mediante la entrada de Análisis Tensión-Deformación en el navegador (Imagen 5).
Primero, puede seleccionar los componentes de tensión relevantes para su cálculo. Puede analizar tensiones normales en la dirección j σj (corresponde a σ⊥ en EN 1993-1-8 [1]), así como las tensiones cortantes transversales τs (igual a τ⊥ en [1]) y las tensiones cortantes longitudinales τw (corresponde a τ‖ según [1]) en los puntos críticos de verificación de la costura de soldadura (para más detalles, consulte ). También están disponibles varias tensiones equivalentes.
Para los componentes de tensión con tensión límite definida, se calculan valores de utilización además de los valores de tensión. Esto significa que las verificaciones de tensión de acuerdo con los códigos nacionales, como la EN 1993-1-8 [1], pueden llevarse a cabo con poco esfuerzo.

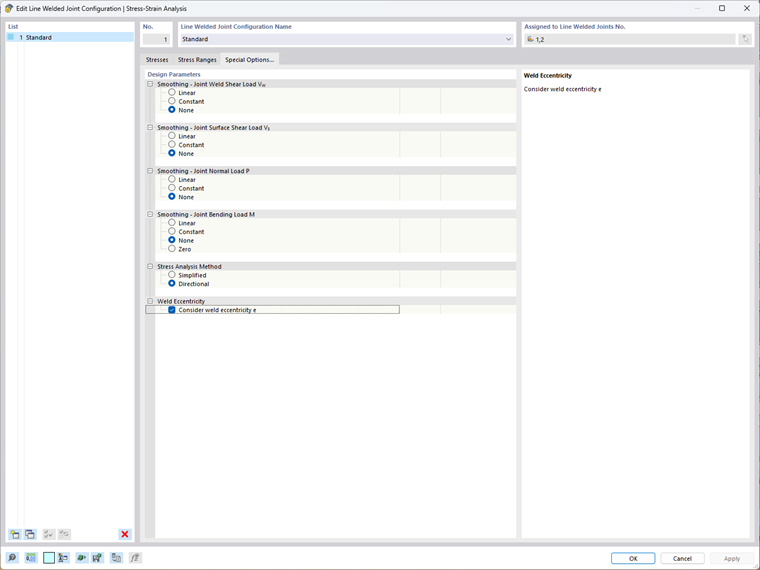

También hay opciones especiales disponibles en este cuadro de diálogo. Por ejemplo, puede controlar el suavizado de las tensiones (es decir, la distribución de los picos de tensión locales a lo largo de la longitud de la costura de soldadura) y el método de análisis de tensiones. Para configuraciones de soldadura con cordones de soldadura, las tensiones se pueden determinar con referencia a la orientación de la superficie conectada (método simplificado según EN 1993-1-8 [1]) o la garganta de soldadura efectiva inclinada (método direccional según [1]).
Las excentricidades de soldadura pueden considerarse si son relevantes. De esta manera, pueden ocurrir momentos adicionales, por ejemplo, en el caso de estructuras de soldadura de cordones a un solo lado.
Una vez completado el cálculo, las tensiones en las soldaduras de línea están disponibles tanto en forma gráfica como en forma tabular. El navegador le permite controlar qué tensiones se mostrarán gráficamente, mientras que la tabla proporciona un resumen de las tensiones por situaciones de diseño, carga, línea y ubicación.
Los detalles de los resultados proporcionan resultados intermedios adicionales como el ángulo de apertura entre las superficies conectadas, el ángulo de inclinación de la garganta de soldadura efectiva, o las fuerzas de soldadura por unidad de longitud M, W, V y P que proveen la base para el cálculo de tensiones.
