Преимущества использования дополнительного параметрического ввода в RFEM 6 и RSTAB 9

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

Параметрический ввод предоставляет вам инструмент повышения эффективности для создания и редактирования моделей. В этом случае конструкция зависит от определенных переменных (длина, ширина, нагрузка и т. Д.), Которые также называются параметрами. В этой статье будут обобщены преимущества работы с параметризованными моделями в RFEM 6 и RSTAB 9.

Создание моделей

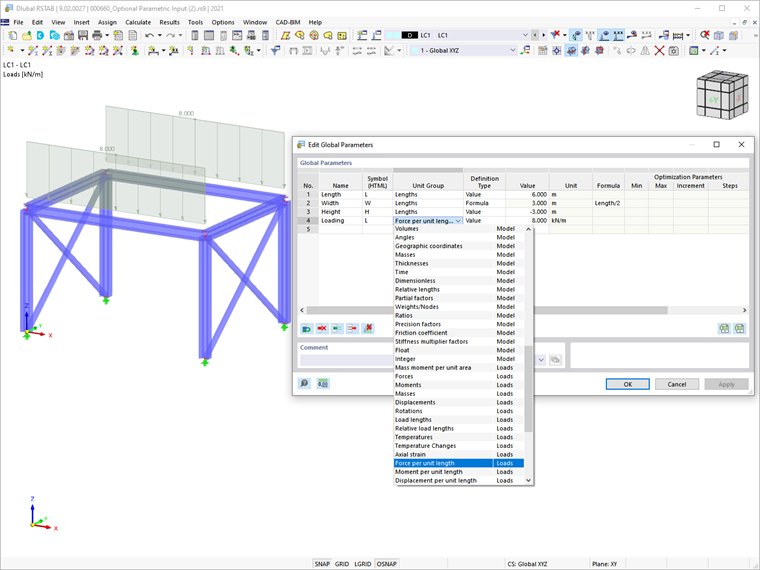

Прежде всего, параметрический ввод позволяет создавать модели, вводя структурные и загружающие данные, которые зависят от переменных. Эти переменные можно быстро определить в программах и сохранить в виде списка, как показано на рисунке 1. Эти переменные можно определить двумя способами: по значению или по формуле. Таким образом, вы можете ввести параметры напрямую или рассчитать их по другим параметрам и константам. Это также показано на рисунке 1, где ширина конструкции определяется по отношению к длине.

Параметрический ввод в RFEM 6 и RSTAB 9 изобилует типами переменных, и ввод может быть связан с материалами, сечениями, моделью и нагрузками. Таким образом, вы можете определить параметры различных типов, такие как напряжения, деформации, константы деформации, полезные площади, длины, целые числа, силы, моменты и т. Д.

Настройка моделей быстрым, эффективным и простым способом

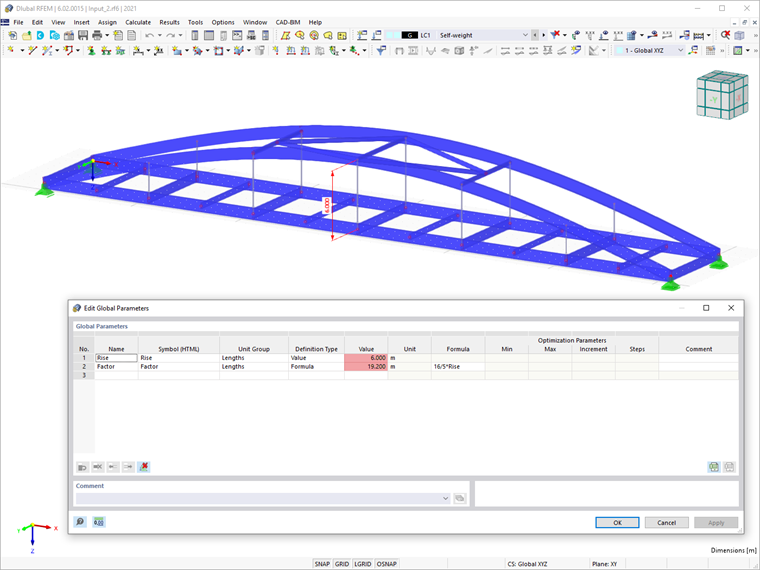

Параметризованный ввод особенно полезен для моделей, в которых можно ожидать много изменений. Это позволяет легко адаптировать модели к различным новым ситуациям, просто изменяя параметры в списке. Таким образом, вы можете управлять конструкцией с точки зрения материалов, сечений, геометрии и нагрузок. Пример показан на рисунке 2, где высота моста параметризована таким образом, чтобы вся геометрия моста могла быть скорректирована быстро, эффективно и просто. Все, что вам нужно сделать, это изменить значение конкретного параметра в списке глобальных параметров.

Определение числовых значений

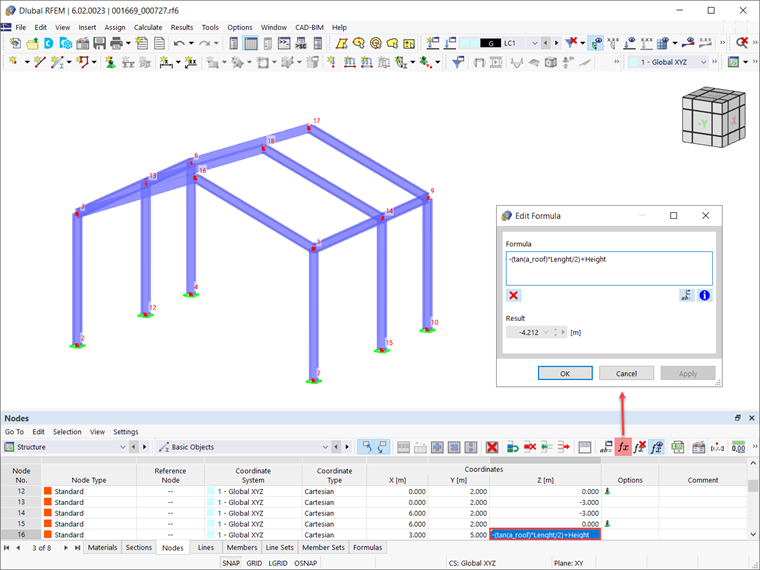

В RFEM 6 и RSTAB 9 формулы можно редактировать с помощью редактора формул. Параметры можно использовать в редакторе для определения числовых значений. Таким образом, можно, например, связать параметр нагрузки с параметром данных модели. Преимущество состоит в том, что при изменении параметра в списке параметров числовые результаты всех формул, использующих этот параметр, корректируются автоматически. Изображение 3 показывает практический пример; Координата Z узла № 16 рассчитывается по формуле, основанной на трех параметрах: уклон кровли (в градусах), длина конструкции и высота конструкции. Таким образом, если вы измените хотя бы один из этих параметров, положение узла будет скорректировано автоматически.

Сохранение параметризованных моделей в качестве шаблонов

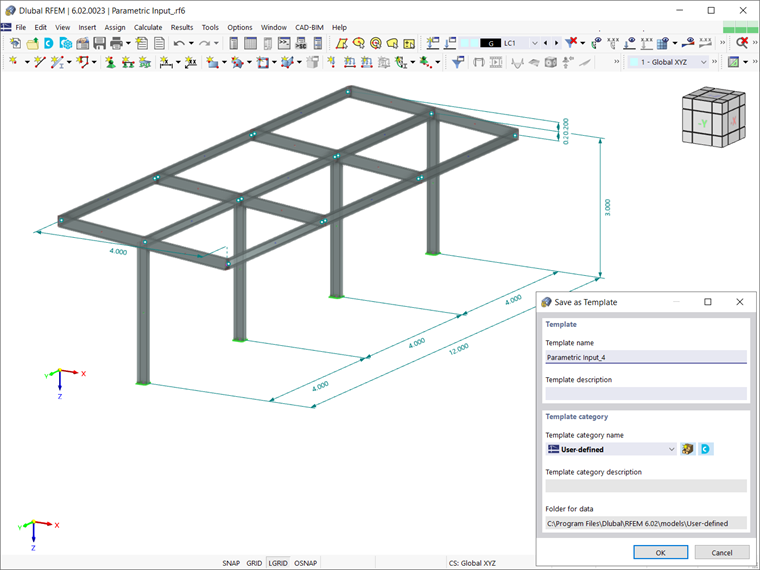

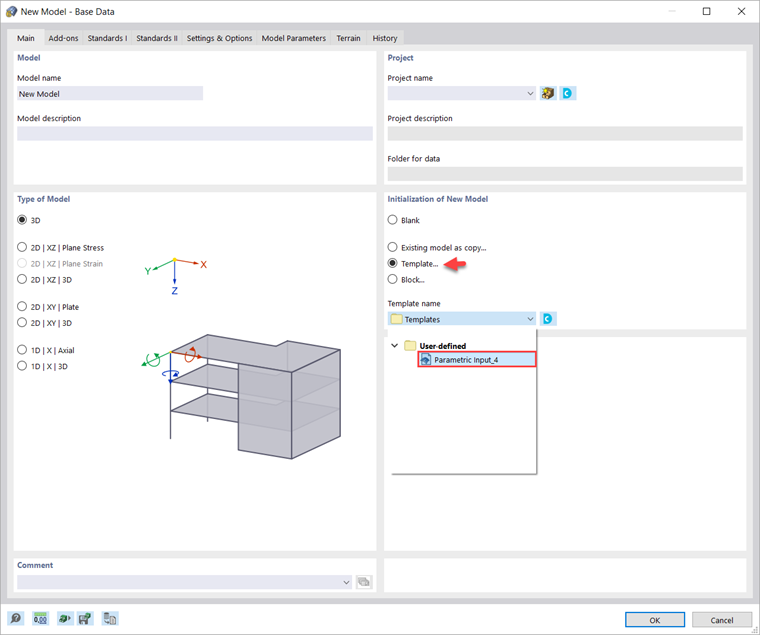

Параметризованный ввод особенно подходит для периодического редактирования подобных моделей, потому что вы можете сохранить параметризованную модель в качестве шаблона для будущего использования (Изображение 4). После того, как вы его сохраните, все, что вам нужно сделать, это загрузить файл, как показано на рисунке 5, и настроить параметры в новом файле модели.

Оптимизация параметров

Модели или блоки, построенные с помощью параметрического ввода, можно оптимизировать в соответствии с различными аспектами (например, минимальным общим весом, векторным смещением, деформацией стержня или поверхности, стоимостью, выбросами CO2 ). Для этого необходимо активировать надстройку «Оптимизация и затраты/Оценка выбросов CO2 », а модели или блоки должны управляться глобальными параметрами типа «оптимизация». Это позволит вам запустить оптимизацию и найти наиболее подходящие значения для параметров. Например, на рисунке 6 показаны результаты оптимизации для параметров Xtop и Xbottom . Поскольку эти параметры определяют положение элемента связи, оптимизация значений параметров создает идеальное положение элемента.

Заключительные замечания

RFEM 6 и RSTAB 9 предоставляют параметрический ввод в качестве полезной функции продукта для создания моделей путем ввода данных модели и нагрузки, которые зависят от определенных переменных. Программы содержат множество переменных (также называемых параметрами), которые можно настроить в списке глобальных параметров.

Параметризованные записи - важный инструмент повышения эффективности. Любое изменение определенного параметра в списке сопровождается интерактивной настройкой модели в фоновом режиме. Это также полезно при использовании параметров в формулах для определения числового значения. Таким образом, если параметр изменяется в списке параметров, результаты всех формул, использующих этот параметр, автоматически адаптируются к новому значению параметра.

Параметрический ввод особенно экономит время при работе с аналогичными моделями. Параметризованные модели могут быть сохранены в виде файлов шаблонов и могут использоваться для инициализации новых моделей. Кроме того, их можно использовать в целях оптимизации и для поиска хороших решений с точки зрения геометрии модели, стоимости модели, воздействия на окружающую среду и т. Д.
