Wprowadzanie parametryczne to narzędzie zwiększające wydajność tworzenia i edycji modeli. W takim przypadku konstrukcja zależy od pewnych zmiennych (długość, szerokość, obciążenie itp.), zwanych również parametrami. W tym artykule podsumowano zalety pracy ze sparametryzowanymi modelami w programach RFEM 6 i RSTAB 9.

Tworzenie modeli

Wprowadzanie parametryczne umożliwia przede wszystkim tworzenie modeli poprzez wprowadzanie danych konstrukcyjnych i obciążeń zależnych od zmiennych. Zmienne te można szybko zdefiniować w programach i zapisać w formie listy, jak pokazano na rysunku 1. Zmienne te można zdefiniować na dwa sposoby: według wartości lub za pomocą formuły. W ten sposób można wprowadzać parametry bezpośrednio lub obliczać je na podstawie innych parametrów i stałych. Pokazuje to również Rysunek 1, gdzie szerokość konstrukcji definiowana jest w odniesieniu do długości.

Wprowadzanie parametryczne w programach RFEM 6 i RSTAB 9 obfituje w typy zmiennych, a wprowadzanie może odnosić się do materiałów, przekrojów, modelu i obciążeń. W ten sposób można definiować parametry różnego typu, takie jak naprężenia, odkształcenia, stałe skrępowania, pola efektywne, długości, liczby całkowite, siły, momenty itp.

Dopasowywanie modeli w szybki, efektywny i prosty sposób

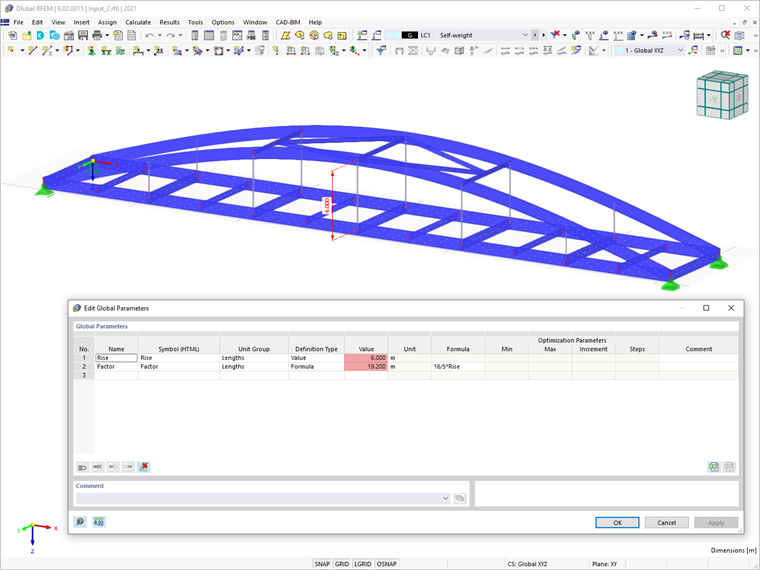

Sparametryzowane dane wejściowe są szczególnie przydatne w modelach, w których można spodziewać się wielu zmian. Umożliwia łatwe dostosowanie modeli do różnych nowych sytuacji poprzez prostą modyfikację parametrów na liście. W ten sposób można manipulować konstrukcją pod kątem materiałów, przekrojów, geometrii i obciążeń. Przykład pokazano na rys. 2, gdzie wzniesienie mostu jest sparametryzowane w taki sposób, aby cała geometria mostu mogła zostać dostosowana w szybki, efektywny i prosty sposób. Wystarczy zmienić wartość określonego parametru na liście Parametry globalne.

Wyznaczanie wartości liczbowych

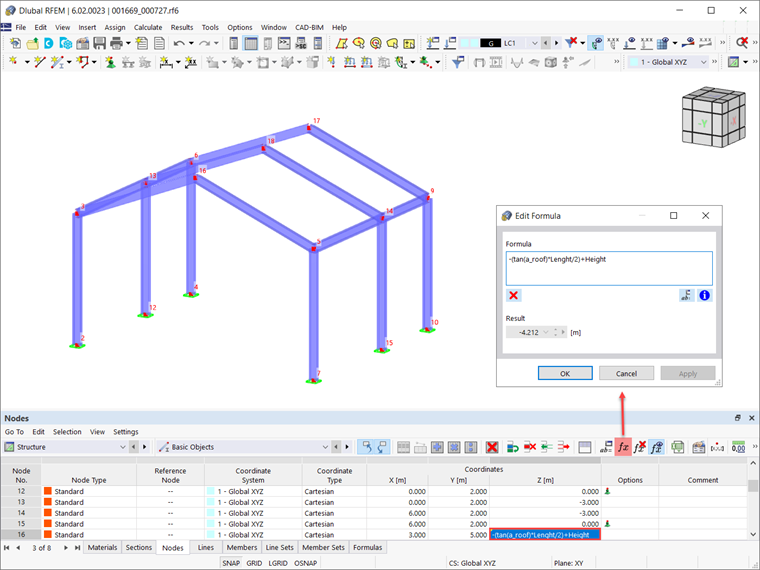

W programach RFEM 6 i RSTAB 9 wzory można edytować za pomocą Edytora wzorów. W Edytorze parametrów można użyć do określenia wartości numerycznych. W ten sposób można np. powiązać parametr obciążenia z parametrem danych modelu. Zaletą jest to, że w przypadku zmiany parametru na liście parametrów, wyniki liczbowe wszystkich wzorów korzystających z tego parametru są dostosowywane automatycznie. Rysunek 3 przedstawia praktyczny przykład; Współrzędna Z węzła nr 16 jest obliczana według wzoru opartego na trzech parametrach: nachylenie dachu (w stopniach), długość konstrukcji i wysokość konstrukcji. W przypadku zmiany choćby jednego z tych parametrów położenie węzła zostanie dostosowane automatycznie.

Zapisywanie sparametryzowanych modeli jako szablonów

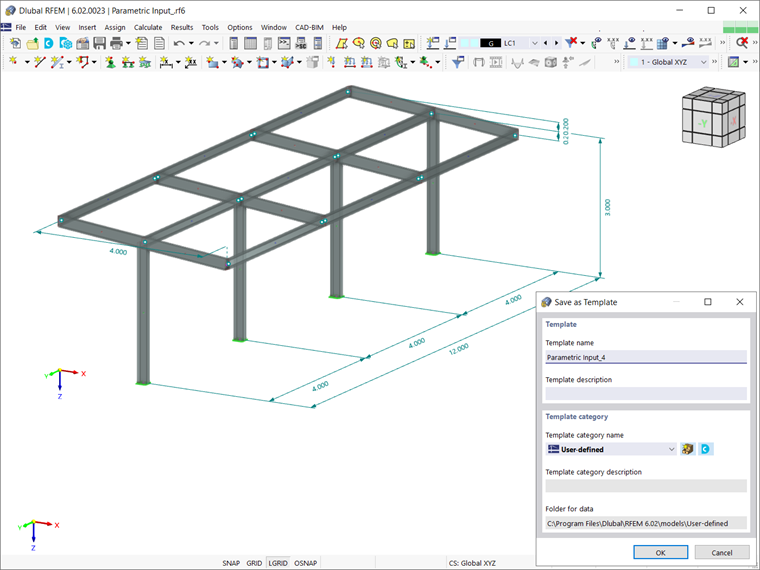

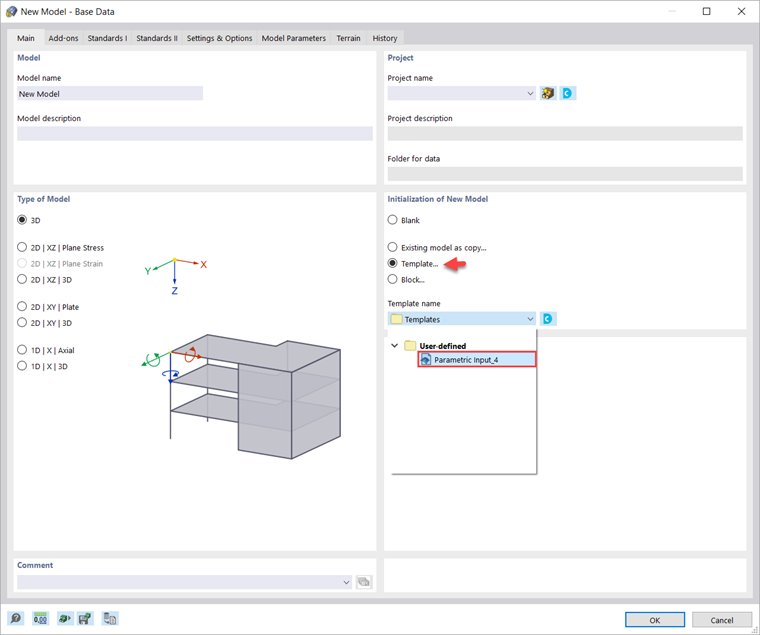

Sparametryzowane dane wejściowe są szczególnie przydatne w przypadku cyklicznej edycji podobnych modeli, ponieważ można je zapisać jako szablon do wykorzystania w przyszłości (rys. 4). Po zapisaniu wystarczy przesłać plik, jak pokazano na rys. 5, i dostosować parametry w nowym pliku modelu.

Optymalizacja parametrów

Modele lub bloki zbudowane przy użyciu parametrów wejściowych można optymalizować pod kątem różnych aspektów (na przykład minimalnego ciężaru całkowitego, przemieszczenia wektorowego, odkształcenia pręta lub powierzchni, kosztu, emisji CO2 ). W tym celu należy aktywować rozszerzenie „Optymalizacja i koszty/Szacowanie emisji CO2 ”, a modele lub bloki muszą być kontrolowane przez globalne parametry typu „optymalizacja”. Umożliwi to przeprowadzenie optymalizacji i znalezienie najbardziej odpowiednich wartości parametrów. Na przykład Rysunek 6 pokazuje wyniki optymalizacji dla parametrów Xtop i Xbottom . Ponieważ te parametry określają położenie elementu stężającego, optymalizacja wartości parametrów zapewnia idealne położenie elementu.

Uwagi końcowe

Programy RFEM 6 i RSTAB 9 zapewniają wprowadzanie danych parametrycznych jako korzystną funkcję produktu do tworzenia modeli poprzez wprowadzanie danych modelu i obciążenia, które zależą od określonych zmiennych. Programy zawierają niezliczone zmienne (nazywane również parametrami), które można ustawić na liście Parametry globalne.

Sparametryzowane wpisy są ważnym narzędziem zwiększania wydajności. Po każdej zmianie danego parametru na liście następuje interaktywne dopasowanie modelu w tle. Jest to również przydatne podczas używania parametrów we wzorach do określania wartości liczbowej. Dzięki temu w przypadku zmiany parametru na liście parametrów wyniki wszystkich wzorów, w których ten parametr jest używany, są automatycznie dostosowywane do wartości nowego parametru.

Wprowadzanie parametryczne jest szczególnie oszczędne podczas pracy z podobnymi modelami. Sparametryzowane modele można zapisać jako pliki szablonów i wykorzystać do inicjalizacji nowych modeli. Ponadto mogą być wykorzystywane do celów optymalizacji i znajdowania dobrych rozwiązań w zakresie geometrii modelu, kosztów modelu, wpływu na środowisko itd.
