Parametrické zadání je nástroj pro zvýšení efektivity vytváření a úprav modelů. V tomto případě konstrukce závisí na určitých proměnných (délka, šířka, zatížení atd.), které se také nazývají parametry. V tomto příspěvku shrneme výhody práce s parametrickými modely v programech RFEM 6 a RSTAB 9.

Vytváření modelu

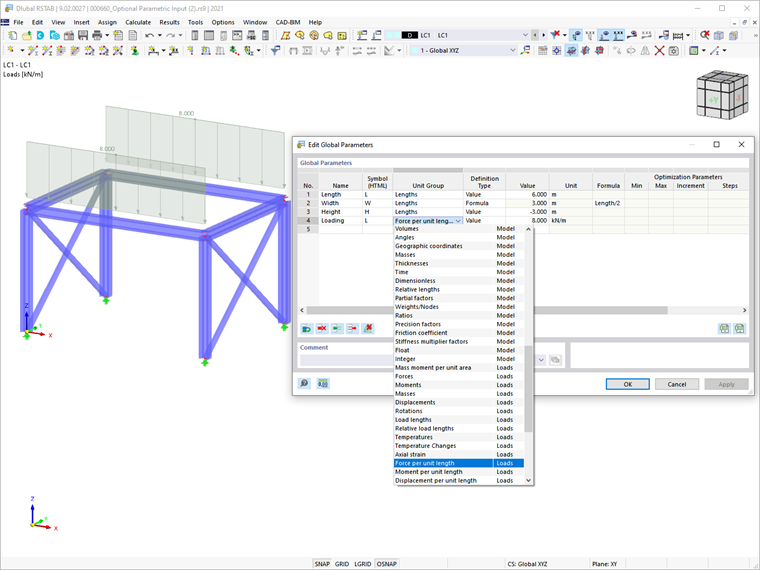

Parametrické zadávání v první řadě umožňuje vytvářet modely zadáním údajů o konstrukci a zatížení závislých na proměnných. Tyto proměnné lze v programech rychle definovat a přehledně uložit do seznamu, jak je znázorněno na obrázku 1. Existují dva způsoby, jak tyto proměnné zadat: hodnotou nebo pomocí vzorce. Parametry tak lze zadat přímo nebo je lze vypočítat z jiných parametrů a konstant. To je také znázorněno na obrázku 1, kde je šířka konstrukce vztažena k délce.

Parametrické zadání v programech RFEM 6 a RSTAB 9 nabízí četné typy proměnných a lze použít pro materiály, průřezy, model a zatížení. Tímto způsobem lze definovat parametry různých typů, jako jsou napětí, přetvoření, konstanty pro deplanaci, účinné plochy, délky, celá čísla, síly, momenty atd.

Rychlá, efektivní a jednoduchá úprava modelů

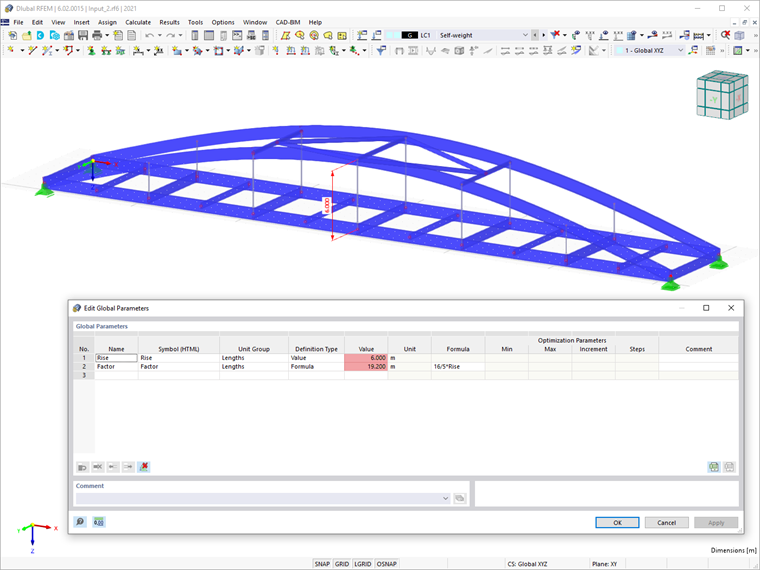

Parametrické zadání je užitečné zejména u modelů, u nichž lze očekávat mnoho změn. Modely lze snadno přizpůsobit různým novým situacím pouhou úpravou parametrů v seznamu. Tímto způsobem lze měnit konstrukci z hlediska materiálů, průřezů, geometrie a zatížení. Na obrázku 2 je znázorněn příklad, kdy je výška mostu parametrizována, aby bylo možné rychle, efektivně a jednoduše upravit celou geometrii mostu. Jediné, co musíte udělat, je změnit hodnotu konkrétního parametru v seznamu Globální parametry.

Stanovení číselných hodnot

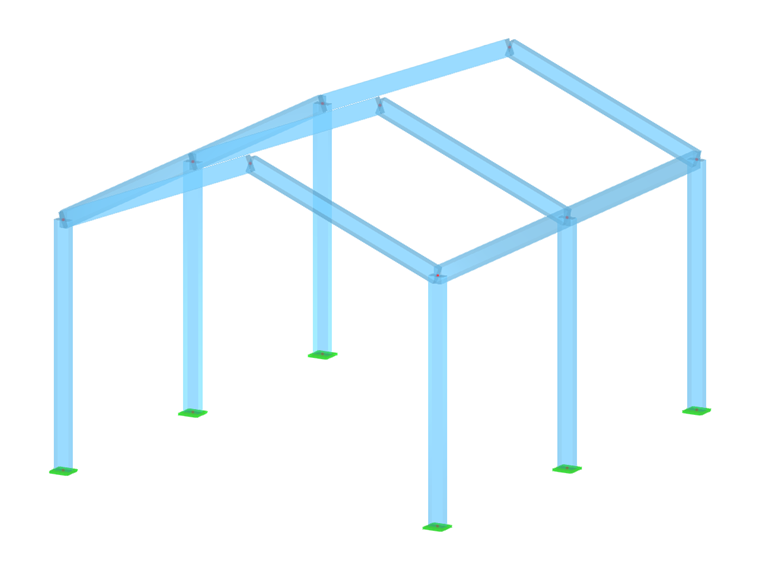

V programech RFEM 6 a RSTAB 9 lze vzorce upravovat pomocí editoru vzorců. Parametry lze použít v editoru pro stanovení číselných hodnot. Tímto způsobem je například možné spojit parametr zatížení s parametrem dat modelu. Výhodou je, že pokud se v seznamu parametrů změní některý parametr, automaticky se upraví číselné výsledky všech vzorců obsahujících tento parametr. Obrázek 3 ukazuje praktický příklad; souřadnice Z uzlu č. 15 se vypočítá pomocí vzorce na základě tří parametrů: sklonu střechy (ve stupních), délce konstrukce a výšce konstrukce. Pokud tedy změníte třeba i jeden z těchto parametrů, poloha uzlu se automaticky upraví.

Uložení parametrických modelů jako šablon

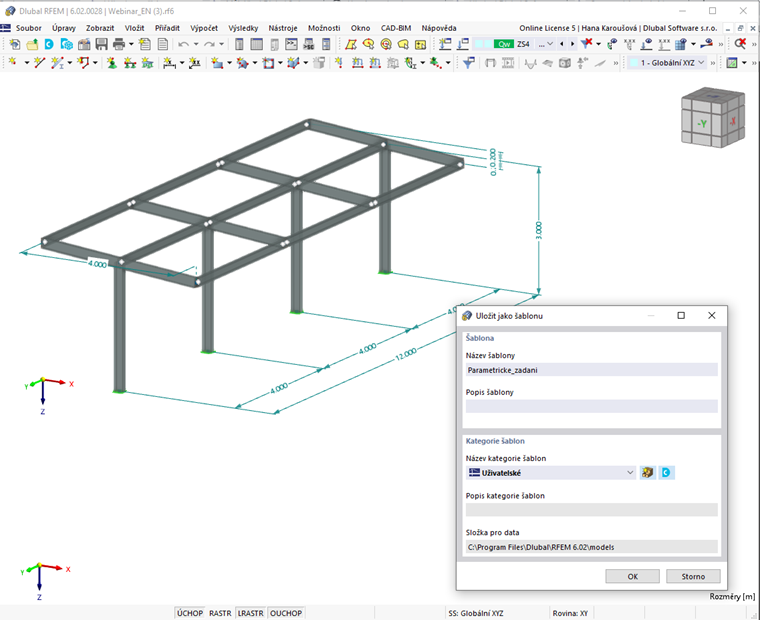

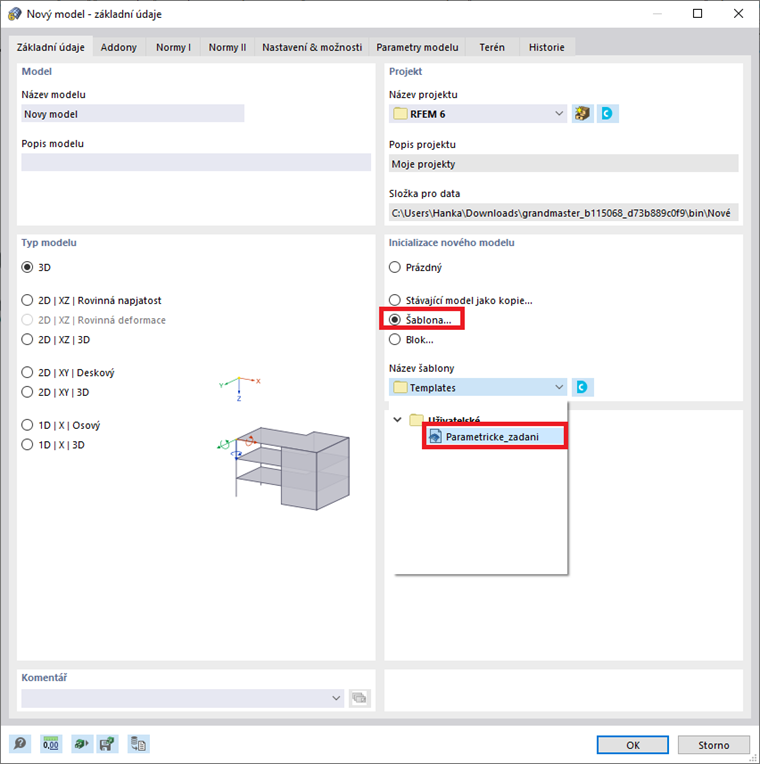

Parametrické zadání je vhodné také pro opakované úpravy podobných modelů, protože parametrizovaný model lze uložit jako šablonu pro pozdější použití (obrázek 4). Jakmile je soubor jednou uložen, stačí jej načíst podle obrázku 5 a v novém souboru modelu upravit parametry.

Optimalizace parametrů

Modely nebo bloky vytvořené pomocí parametrického zadání lze optimalizovat podle různých hledisek (například minimální celkové hmotnosti, vektorového posunu, deformace prutu nebo plochy, nákladů, emisí CO2). K tomu je třeba aktivovat addon „Optimalizace & odhad nákladů / Odhad emisí CO2“ a pro modely nebo bloky nastavit typ zadání globálních parametrů na „Optimalizaci“. To vám umožní spustit optimalizaci a najít nejvhodnější hodnoty pro parametry. Například na obrázku 6 jsou znázorněny výsledky optimalizace pro parametry Xnahore a Xdole. Vzhledem k tomu, že tyto parametry určují polohu ztužujícího prvku, nalezne se při optimalizaci hodnot parametrů ideální poloha prvku.

Závěrečné poznámky

Programy RFEM 6 a RSTAB 9 nabízejí parametrické zadání jako výhodnou funkci pro vytváření modelů zadáním údajů o modelu a zatížení závislých na určitých proměnných. Programy obsahují nepřeberné množství proměnných (nazývaných také parametry), které lze vybrat ze seznamu v Globálních parametrech.

Parametrické zadání představuje důležitý nástroj pro zvýšení efektivity. Po každé změně určitého parametru v seznamu následuje interaktivní úprava modelu na pozadí. To je užitečné také v případech, kdy jsou parametry použity ve vzorcích pro stanovení číselné hodnoty. Pokud se tedy v seznamu parametrů změní některý parametr, výsledky všech vzorců s tímto parametrem se automaticky přizpůsobí hodnotě nového parametru.

Parametrické zadávání šetří čas při práci s obdobnými modely. Parametrické modely lze uložit do souboru jako šablony a použít jako předlohy pro nové modely. Kromě toho je lze použít pro optimalizaci a pro nalezení dobrých řešení podle různých hledisek, jako jsou geometrie modelu, náklady na model, vliv na životní prostředí atd.
