Creazione di modelli

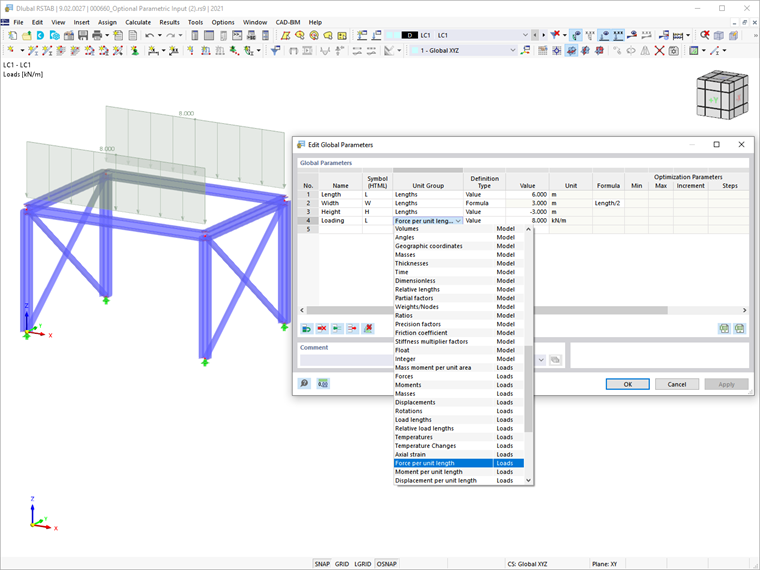

Innanzitutto, l'input parametrico consente di creare modelli inserendo dati strutturali e di caricamento che dipendono da variabili. Queste variabili possono essere definite rapidamente nei programmi e memorizzate chiaramente in un elenco, come mostrato nell'immagine 1.
Esistono due modi per definire queste variabili: per valore o utilizzando una formula. Pertanto, è possibile inserire i parametri direttamente o calcolarli da altri parametri e costanti. Ciò è mostrato anche nell'immagine 1, dove la larghezza della struttura è definita in relazione alla lunghezza.
L'input parametrico in RFEM 6 e RSTAB 9 abbonda di tipi di variabili e l'input può essere correlato a materiali, sezioni, modello e carichi. In questo modo, è possibile definire parametri di vario tipo, come tensioni, deformazioni, costanti di ingobbamento, aree efficaci, lunghezze, numeri interi, forze, momenti e così via.
Regolazione dei modelli in modo rapido, efficace e semplice
L'input parametrizzato è particolarmente utile per i modelli in cui sono previste molte modifiche. Consente di adattare facilmente i modelli a varie nuove situazioni semplicemente modificando i parametri nell'elenco. In questo modo, è possibile manipolare la struttura in termini di materiali, sezioni, geometria e carichi.

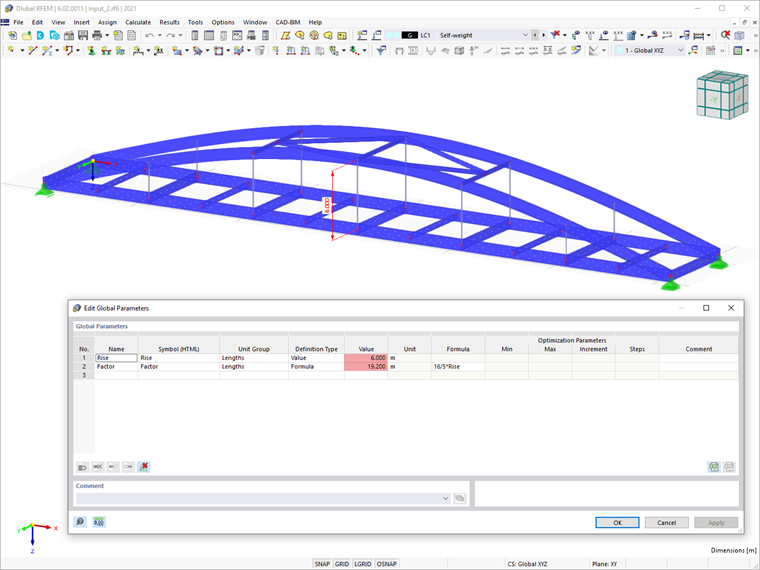

Un esempio è mostrato nell'immagine 2 in cui l'altezza del ponte è parametrizzata in modo che l'intera geometria del ponte possa essere regolata in modo rapido, efficace e diretto. Tutto quello che devi fare è modificare il valore del parametro specifico nell'elenco Parametri globali.
Determinazione di valori numerici
In RFEM 6 e RSTAB 9, le formule possono essere modificate utilizzando l'editor delle formule. I parametri possono essere utilizzati nell'Editor per determinare i valori numerici. In questo modo, ad esempio, è possibile collegare un parametro di carico con un parametro di dati del modello. Il vantaggio è che se un parametro viene modificato nell'elenco dei parametri, i risultati numerici di tutte le formule che utilizzano questo parametro vengono modificati automaticamente.

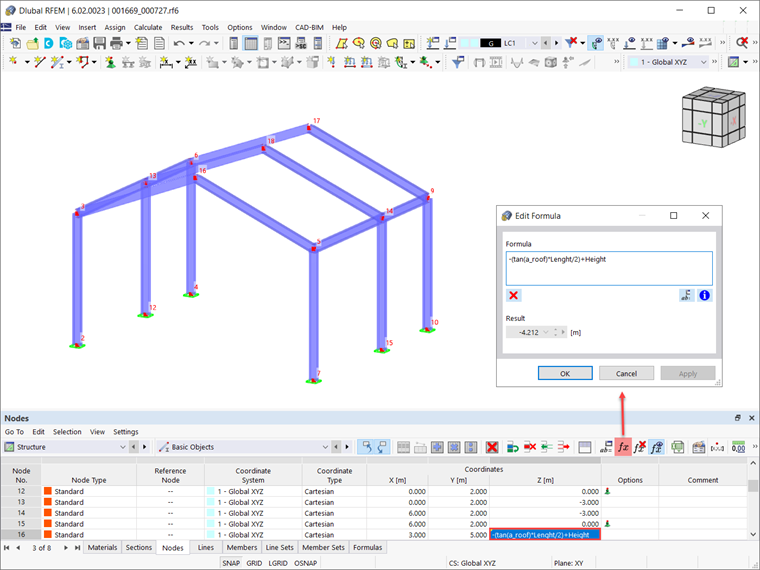

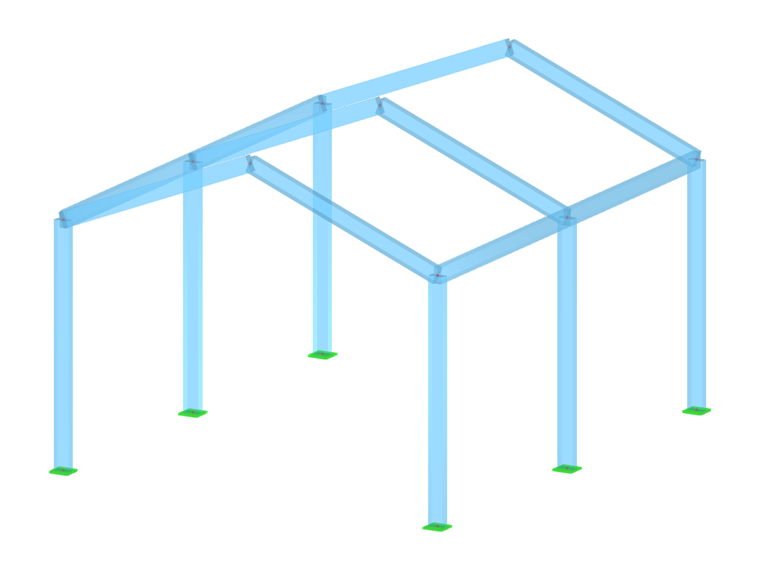

L'immagine 3 mostra un esempio pratico; la coordinata Z del nodo nr. 16 è calcolata con una formula basata su tre parametri: la pendenza del tetto (in gradi), la lunghezza della struttura e l'altezza della struttura. Pertanto, se si modifica anche solo uno di questi parametri, la posizione del nodo verrà regolata automaticamente.
Salvataggio di modelli parametrizzati come template

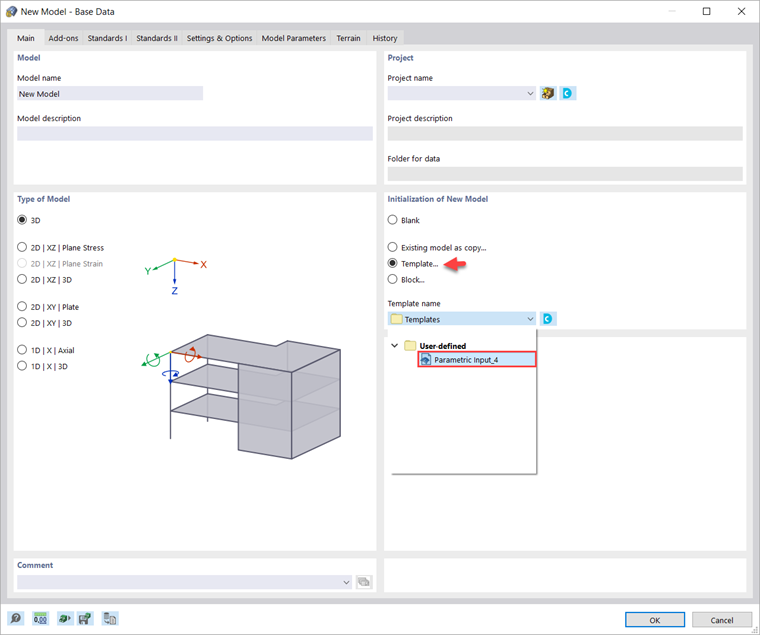

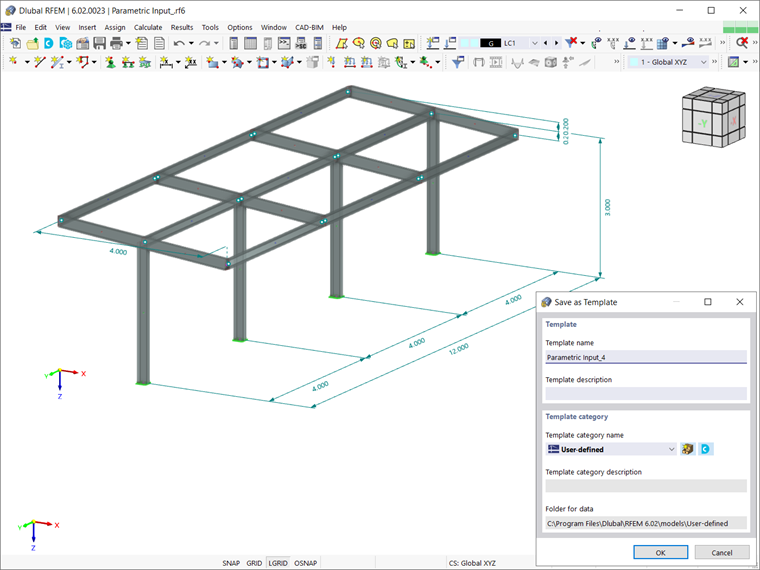

L'input parametrizzato è particolarmente adatto per la modifica ricorrente di modelli simili, poiché è possibile salvare il modello parametrizzato come modello per un uso futuro (Figura 4). Una volta salvato, tutto ciò che devi fare è caricare il file come mostrato nell'immagine 5 e regolare i parametri nel nuovo file del modello.
Ottimizzazione dei parametri
I modelli oi blocchi costruiti con un input parametrico possono essere ottimizzati in base a diversi aspetti (ad esempio, peso totale minimo, spostamento vettoriale, deformazione dell'asta o della superficie, costo, emissioni di CO2 ). Per fare ciò, è necessario attivare l'add-on "Ottimizzazione e costi/Stima delle emissioni di CO2 " e i modelli o i blocchi devono essere controllati da parametri globali del tipo "ottimizzazione".
Ciò consentirà di eseguire l'ottimizzazione e trovare i valori più appropriati per i parametri. Ad esempio, l'immagine 6 mostra i risultati dell'ottimizzazione per i parametri Xsuperiore e Xinferiore. Poiché questi parametri determinano la posizione dell'elemento di controvento, l'ottimizzazione dei valori dei parametri crea la posizione ideale dell'elemento.
Osservazioni finali
RFEM 6 e RSTAB 9 forniscono input parametrici come caratteristica del prodotto vantaggiosa per creare modelli inserendo i dati del modello e del carico che dipendono da determinate variabili. I programmi contengono una miriade di variabili (chiamate anche parametri), che possono essere impostate nell'elenco dei parametri globali.
Le voci parametrizzate sono uno strumento importante per aumentare l'efficienza. Qualsiasi modifica di un determinato parametro nell'elenco è seguita da una regolazione interattiva del modello in background. Ciò è utile anche quando si utilizzano parametri nelle formule per determinare un valore numerico. Pertanto, se un parametro viene modificato nell'elenco dei parametri, i risultati di tutte le formule che utilizzano questo parametro vengono automaticamente adattati al valore del nuovo parametro.
L'input parametrico è particolarmente veloce quando si lavora con modelli simili. I modelli parametrizzati possono essere salvati come file modello e possono essere utilizzati per inizializzare nuovi modelli. Inoltre, possono essere utilizzati per scopi di ottimizzazione e per trovare buone soluzioni in termini di geometria del modello, costi del modello, impatto ambientale e così via.
