Интерфейсы с RFEM 6: Autodesk Revit

Как и для предыдущих поколений программ Dlubal, интегрированный интерфейс с Autodesk Revit теперь доступен для RFEM 6 и RSTAB 9. В этой статье представлена общая информация об интерфейсе, а также о связанных с Dlubal конструктивных объектах и параметрах в Revit.

Общая информация

Интерфейс с Autodesk Revit является частью широкого спектра форматов обмена данными, поддерживаемых Dlubal Software. Следовательно, если Autodesk Revit и соответствующий дополнительный модуль установлены в дополнение к RFEM 6 или RSTAB 9, вам будет доступен интерфейс, и вы можете обмениваться данными между этими программами расчета конструкций и CAD.

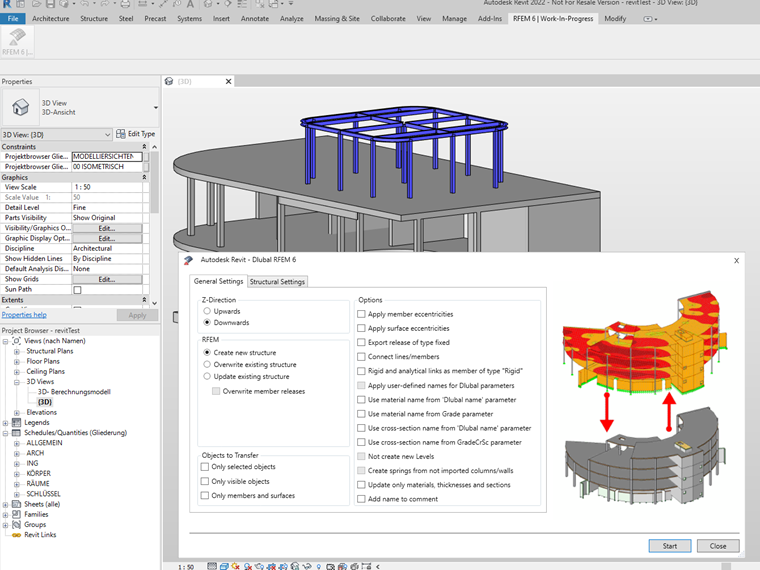

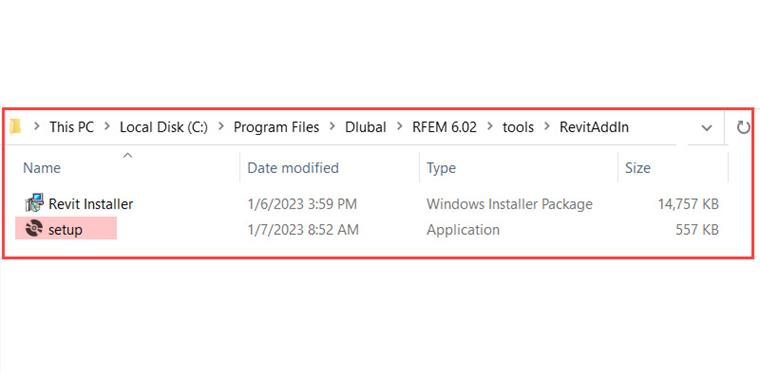

Обратите внимание, что установка отличается от установки RFEM 5 и RSTAB 8, где интерфейс с Autodesk Revit устанавливается автоматически во время установки RFEM или RSTAB. Для RFEM 6 и RSTAB 9, с другой стороны, требуется установка плагина вручную. Для этого вам нужно перейти в папку, показанную на рисунке 2, и запустить файл .exe, чтобы установить прямой интерфейс.

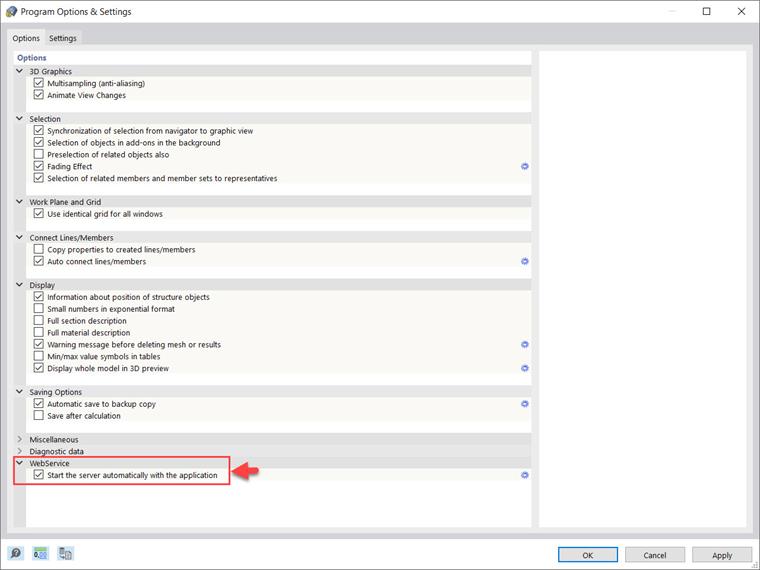

Также обратите внимание, что в настоящее время для связи между Revit и RFEM 6/RSTAB 9 требуется лицензия WebService, но в будущем она будет доступна бесплатно. В этом контексте убедитесь, что вы активировали опцию «Автоматический запуск сервера с приложением» в RFEM 6 в «Опции и настройки программы» (Рисунок 3).

Релевантные конструктивные объекты в Revit

Autodesk Revit предлагает обширные возможности визуализации и специальные инструменты для создания аналитической модели, которую после переноса в RFEM 6 или RSTAB 9 можно настроить и оптимизировать, а также выполнить расчет конструкций. Поскольку RFEM/RSTAB основывается на объектно-ориентированной модели конструкций, а Revit Structure - на параметрическом моделировании конструкций, интеллектуальные возможности объектов не теряются во время обмена данными.

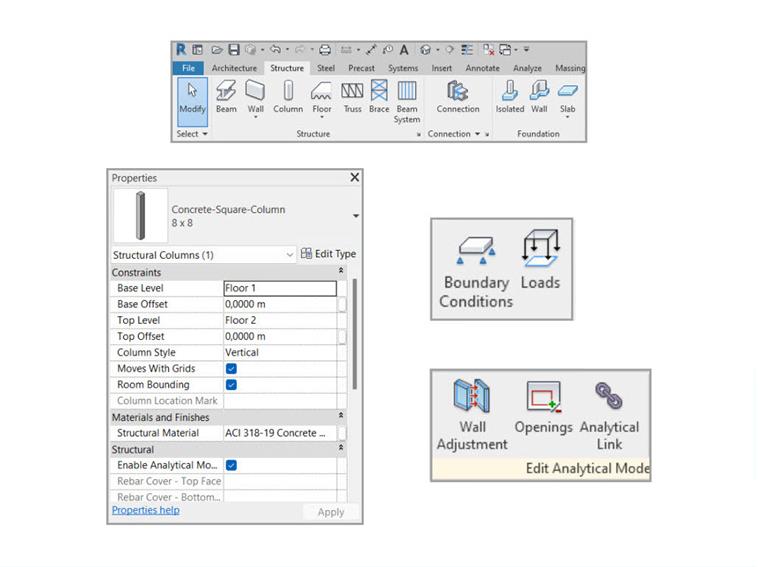

Таким образом, вы получаете эквивалентный объект как в Revit, так и в RFEM/RSTAB, а не просто набор линий или поверхностей. Конструкционные объекты, относящиеся к Dlubal, которые в настоящее время реализованы в Revit, показаны на рисунке 4. Этот список находится в стадии разработки и в ближайшем будущем будет включать в себя нагрузки.

Параметры Dlubal в интерфейсе Revit

Некоторые параметры относятся к RFEM 6/RSTAB 9 и по умолчанию отсутствуют в Revit. По этой причине объекты Revit могут быть снабжены дополнительной информацией, которую затем соответствующим образом считывает программа RFEM/RSTAB. Это можно сделать с помощью «Dlubal Parameters» в Revit, которые активируются только после активации в различных диалоговых окнах (с помощью «Add Parameters» → «Start»).

Таким образом, информация, относящаяся к RFEM/RSTAB, может быть сохранена в Revit. При экспорте из Revit в RFEM 6 или RSTAB 9 эта информация затем правильно интерпретируется в RFEM/RSTAB.

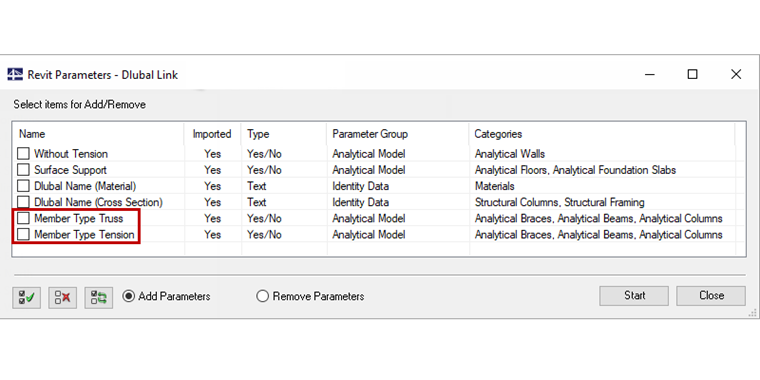

Поскольку эта часть интерфейса все еще находится в стадии разработки, в настоящее время могут быть определены только следующие параметры Dlubal (отмечены красным на рисунке 5):

  • «Ферма типа стержня», который соответствует типу стержня «Ферма» в RFEM/RSTAB и может быть определен и сохранен в свойствах аналитического объекта
  • «Растяжение типа стержня», которое соответствует типу стержня «Растяжение стержня» в RFEM/RSTAB и может быть определено и сохранено в свойствах аналитического объекта
  • Однако в будущем будут доступны следующие параметры Dlubal:

    • «Без растяжения», что соответствует жесткости типа поверхности «Без растяжения мембраны»
    • «Поверхностная опора», которая создает опору поверхности с заданными константами пружины в RFEM.
    • «Название Dlubal (материал)», позволяющее напрямую присвоить материалу название Dlubal (без использования таблицы преобразования)
    • «Имя Dlubal (Сечение)», которое позволяет напрямую присвоить имя Dlubal сечения (без использования таблицы преобразования)

    Таблица перевода

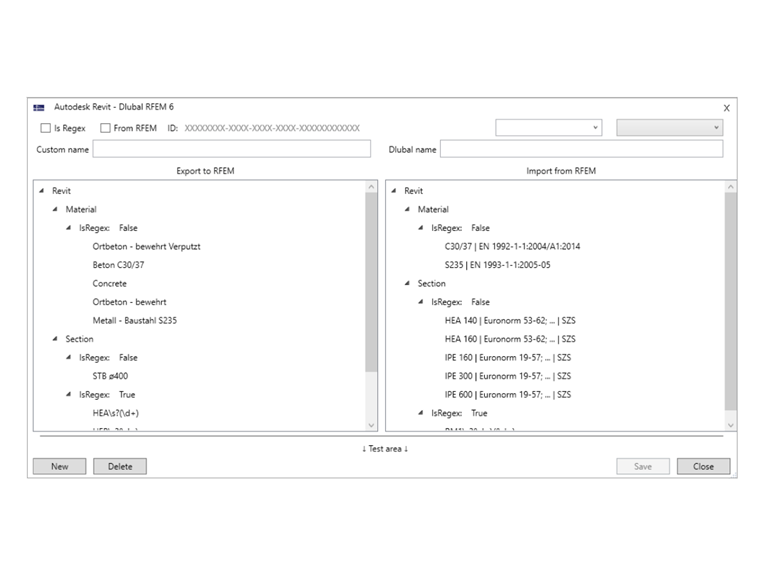

    Если вы знакомы с BIM и обменом данными между различными программами, вы можете знать, что каждое программное обеспечение имеет свои собственные спецификации относительно описания сечений и материалов. Поэтому предлагается таблица преобразования для экспорта информации в Autodesk Revit и наоборот (Рисунок 6).

    Обратите внимание, что по сравнению с обменом данными между RFEM 5 и Revit, таблица преобразования теперь предлагается в самой программе Revit для RFEM 6. Левая сторона таблицы (то есть левый столбец) управляет преобразованием для экспорта из Revit в RFEM 6, а правая сторона (то есть правый столбец) управляет преобразованием для импорта из RFEM 6 в Revit.

    Каждая из этих колонок разделена, с одной стороны, на преобразование материала, а с другой - на преобразование сечения. Затем преобразование материала и сечения подразделяется в зависимости от того, используете ли вы регулярные выражения или нет. Регулярные выражения позволяют преобразовать несколько объектов в одну запись. Это означает, что вы можете использовать регулярные выражения, например, вместо перечисления всех отдельных разделов определенного типа. Если вас интересует создание регулярных выражений, вам может пригодиться следующая ссылка: https://regex101.com/.


Автор

Irena Kirova отвечает за написание технических статей и техподдержку пользователей ПО Dlubal.
