Interfaces con RFEM 6: Autodesk Revit

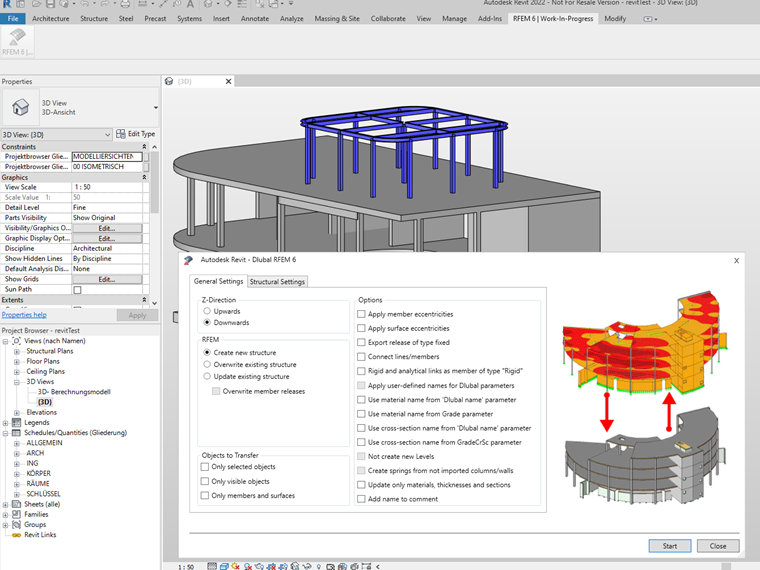

Intercambio de datos bidireccional con Revit

Informacion general

La interfaz con Autodesk Revit forma parte de una amplia gama de formatos para el intercambio de datos compatibles con Dlubal Software. Por lo tanto, si Autodesk Revit y el complemento asociado están instalados además de RFEM 6 o RSTAB 9, la interfaz estará disponible y podrá intercambiar datos entre estos programas de análisis estructural y CAD.

Tenga en cuenta que la instalación difiere de la de RFEM 5 y RSTAB 8, donde la interfaz con Autodesk Revit se instala automáticamente durante la instalación de RFEM o RSTAB. Para RFEM 6 y RSTAB 9, por otro lado, se requiere la instalación manual del complemento. Para hacer esto, necesita navegar a la carpeta que se muestra en la Imagen 2 y ejecutar el archivo .exe para instalar la interfaz directa.

Complemento de Revit

También tenga en cuenta que actualmente se requiere una licencia de Servicio web para la comunicación entre Revit y RFEM 6/RSTAB 9, pero estará disponible de forma gratuita en el futuro. En este contexto, asegúrese de activar la opción "Iniciar el servidor automáticamente con la aplicación" en RFEM 6 en "Opciones y configuración del programa" (imagen 3).

Opciones y configuración del programa

Objetos estructurales relevantes de Dlubal en Revit

Autodesk Revit ofrece amplias opciones de visualización y herramientas especiales para la creación de un modelo analítico que una vez transferido a RFEM 6 o RSTAB 9 se puede ajustar y optimizar, y se puede realizar un análisis estructural. Dado que RFEM/RSTAB se basa en un modelo estructural orientado a objetos y Revit Structure se basa en un modelado estructural paramétrico, la inteligencia de los objetos no se pierde durante el intercambio de datos.

De esta forma, obtiene un objeto equivalente tanto en Revit como en RFEM/RSTAB y no solo una colección de líneas o superficies. Los objetos estructurales relevantes de Dlubal implementados actualmente en Revit se muestran en la Imagen 4. Esta lista está en construcción e incluirá cargas en un futuro próximo.

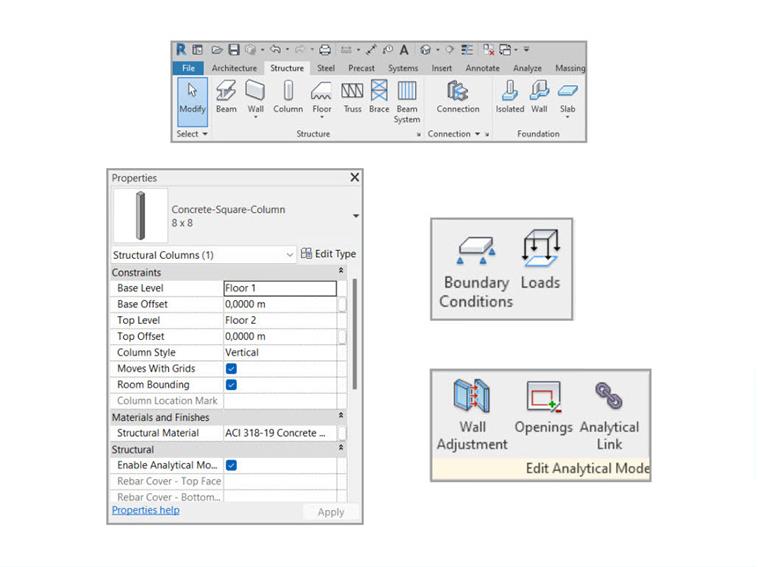

Objetos estructurales de Dlubal en Revit

Parámetros de Dlubal en la interfaz de Revit

Hay algunos parámetros que son específicos de RFEM 6/RSTAB 9 y no existen en Revit de forma predeterminada. Por esta razón, los objetos de Revit se pueden proporcionar con información adicional, que RFEM/RSTAB luego lee. Esto se puede hacer a través de "Parámetros de Dlubal" en Revit, que solo se habilitan después de la activación en varios cuadros de diálogo (a través de "Agregar parámetros" → "Inicio").

De esta forma, la información específica de RFEM/RSTAB se puede almacenar en Revit. Al exportar de Revit a RFEM 6 o RSTAB 9, esta información se interpreta correctamente en RFEM/RSTAB.

Dado que esta parte de la interfaz aún se encuentra en desarrollo, solo se pueden definir los siguientes parámetros de Dlubal (marcados en rojo en la imagen 5):

• "Tipo de barra de cercha", que se corresponde con el tipo de barra "Cercha" en RFEM/RSTAB y se puede definir y guardar en las propiedades del objeto de análisis

• "Tipo de barra de tracción", que se corresponde con el tipo de barra "Pieza traccionada" en RFEM/RSTAB y también se puede definir y guardar en las propiedades del objeto de análisis

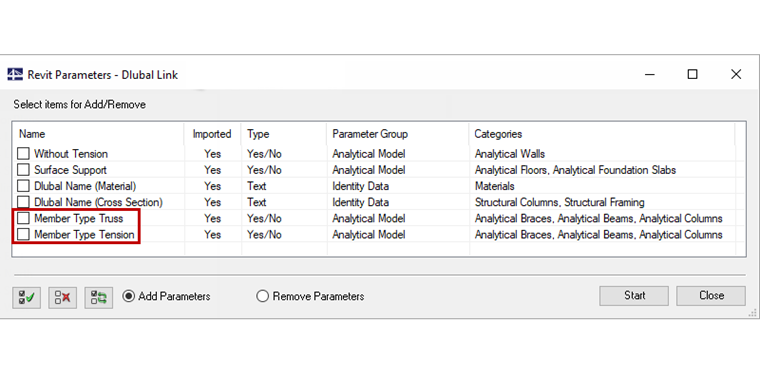

Parámetros de Dlubal en Autodesk Revit

Sin embargo, los siguientes parámetros de Dlubal estarán disponibles en el futuro:

• "Sin tracción", que corresponde a la rigidez de la superficie "Sin tracción de membrana"
• "Apoyo en superficie", que crea un apoyo en superficie con las constantes elásticas especificadas en RFEM
• "Nombre de Dlubal (Material)", que permite asignar directamente el nombre del material de Dlubal (sin usar la tabla de conversión)
• "Nombre de Dlubal (Sección)", que permite asignar directamente el nombre de la sección de Dlubal (sin usar la tabla de conversión)

Tabla de conversión

Si está familiarizado con BIM y el intercambio de datos entre diferentes programas, es posible que sepa que cada software tiene sus propias especificaciones con respecto a la descripción de secciones y materiales. Por lo tanto, se ofrece una tabla de conversión para exportar información a Autodesk Revit y viceversa (Imagen 6).

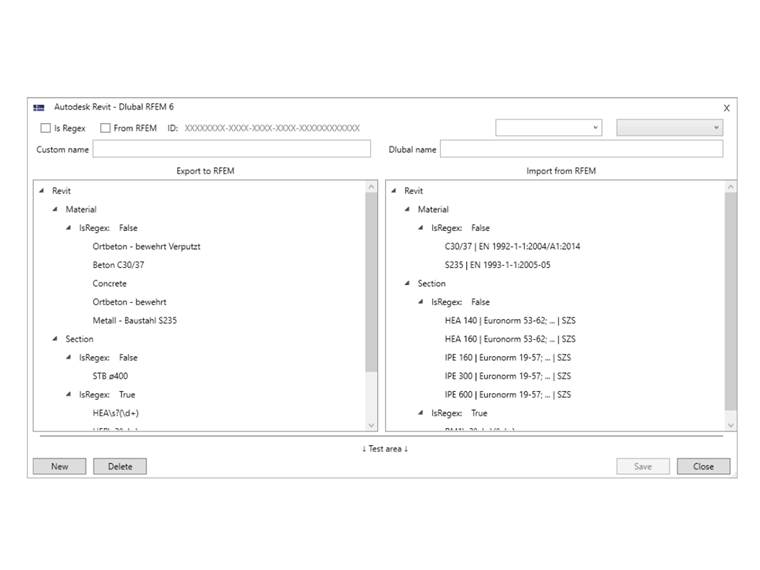

Tabla de conversión

Tenga en cuenta que, en comparación con el intercambio de datos entre RFEM 5 y Revit, la tabla de conversión ahora se ofrece en el programa Revit para RFEM 6. El lado izquierdo de la tabla (es decir, la columna de la izquierda) controla la conversión para la exportación de Revit a RFEM 6, mientras que el lado derecho (la columna de la derecha) controla la conversión para la importación de RFEM 6 a Revit.

Cada una de estas columnas se divide, por un lado, en conversión de materiales y, por otro, en conversión de secciones. La conversión de material y sección se subdivide dependiendo de si usa expresiones regulares o no. Las expresiones regulares permiten convertir múltiples objetos en una entrada de datos. Esto significa que puede usar expresiones regulares, por ejemplo, en lugar de enumerar todas las secciones separadas de un determinado tipo de sección. Si está interesado en crear expresiones regulares, el siguiente enlace puede serle útil: https://regex101.com/.
