Schnittstellen zu RFEM 6: Autodesk Revit

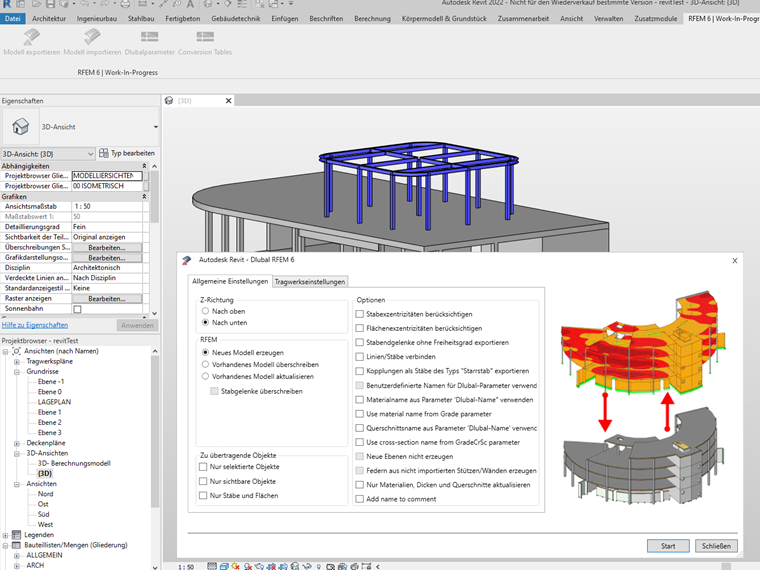

Bidirektionaler Datenaustausch mit Revit

Allgemeine Informationen

Die Schnittstelle zu Autodesk Revit ist ein Teil einer Vielzahl von Dlubal Software unterstützten Formaten für den Datenaustausch. Wenn also neben RFEM 6 oder RSTAB 9 auch Autodesk Revit und das zugehörige Plug-In installiert wurden, steht Ihnen die Schnittstelle zur Verfügung, um Daten zwischen diesen Statik- und CAD-Programmen austauschen zu können.

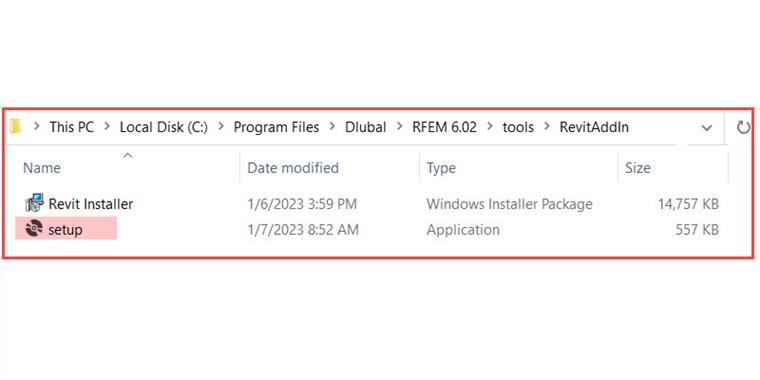

Bitte beachten Sie, dass sich die Installation von der bei RFEM 5 und RSTAB 8, wo die Schnittstelle zu Autodesk Revit bei der Installation von RFEM bzw. RSTAB automatisch mitinstalliert wird, unterscheidet. Bei RFEM 6 und RSTAB 9 ist jedoch eine manuelle Installation des Plug-Ins erforderlich. Gehen Sie dazu zu dem in Bild 2 gezeigten Ordner und führen Sie die exe-Datei aus, um die direkte Schnittstelle zu installieren.

Revit Plug-in

Beachten Sie auch, dass für die Kommunikation zwischen Revit und RFEM 6/RSTAB 9 derzeit eine WebService-Lizenz erforderlich ist, die jedoch in Zukunft frei verfügbar sein wird. Stellen Sie in diesem Zusammenhang sicher, dass bei den "Programmoptionen und Einstellungen" in RFEM 6 die Option "Server automatisch mit der Anwendung starten" aktiviert ist (Bild 3).

Programmoptionen und Einstellungen

Dlubal-relevante Statikobjekte in Revit

Autodesk Revit bietet umfangreiche Visualisierungsmöglichkeiten und spezielle Tools, um ein analytisches Modell zu erstellen, das nach der Übertragung in RFEM 6 bzw. RSTAB 9 angepasst und optimiert werden kann, und für das auch eine Tragwerksberechnung durchgeführt werden kann. Da RFEM/RSTAB auf einem objektorientierten Statikmodell und Revit Structure auf einer parametrischen Strukturmodellierung basiert, geht die Intelligenz der Objekte beim Datenaustausch nicht verloren.

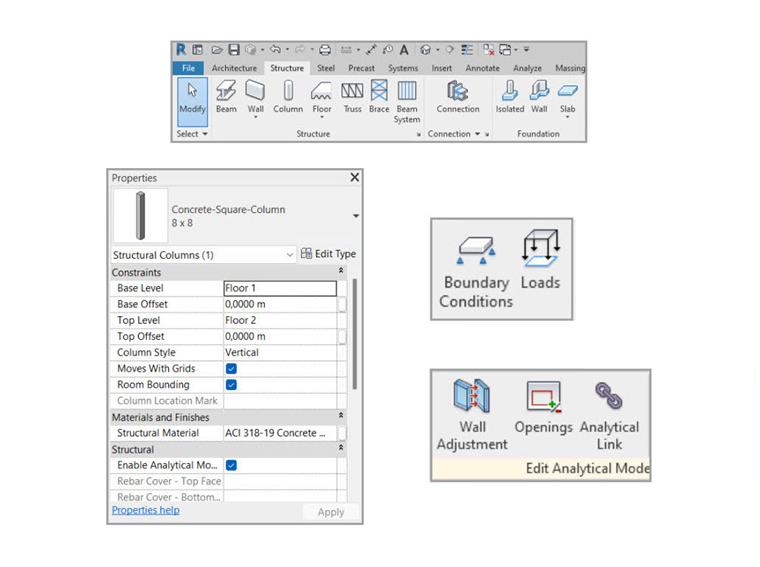

Auf diese Weise erhält man sowohl in Revit als auch in RFEM/RSTAB ein gleichwertiges Objekt und nicht nur eine Ansammlung von Linien oder Flächen. Die aktuell in Revit implementierten Dlubal-relevanten Statikobjekte sind in Bild 4 dargestellt. Diese Liste befindet sich im Aufbau und wird in nächster Zeit auch Lasten enthalten.

Dlubal-relevante Statikobjekte in Revit

Dlubal-Parameter in der Revit-Schnittstelle

Es gibt einige für RFEM 6/RSTAB 9 spezifische Parameter, die standardmäßig nicht in Revit vorhanden sind. Darum können Revit-Objekte mit Zusatzinformationen ausgestattet werden, die RFEM/RSTAB dann entsprechend ausliest. Dies kann in Revit über die "Dlubal-Parameter" erfolgen, die erst nach Aktivierung in den verschiedenen Dialogen (über "Parameter hinzufügen" → "Start") freigegeben werden.

Auf diese Weise können RFEM/RSTAB-spezifische Informationen in Revit hinterlegt werden. Beim Export von Revit nach RFEM 6 bzw. RSTAB 9 werden diese Informationen dann in RFEM/RSTAB korrekt interpretiert.

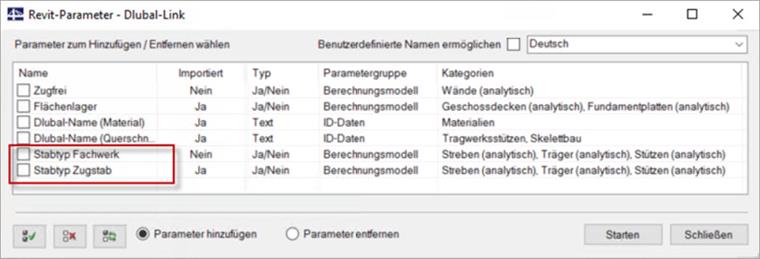

Da sich dieser Teil der Schnittstelle noch in der Entwicklung befindet, können derzeit nur die folgenden Dlubal-Parameter definiert werden (in Bild 5 rot markiert):

• "Stabtyp Fachwerk", was dem Stabtyp "Fachwerk" in RFEM/RSTAB entspricht und in den analytischen Objekteigenschaften definiert und gespeichert werden kann

• "Stabtyp Zug", was dem Stabtyp "Zugstab" in RFEM/RSTAB entspricht und ebenfalls in den analytischen Objekteigenschaften definiert und gespeichert werden kann

Dlubal-Parameter in Autodesk Revit

Zukünftig werden allerdings noch folgende Dlubal-Parameter verfügbar sein:

• "Ohne Zug", was dem Flächen-Steifigkeitstypen "membranzugfrei" entspricht
• "Flächenlager", was in RFEM ein Flächenlager mit den vorgegebenen Federkonstanten erzeugt
• "Dlubal Name (Material)", wodurch der Dlubal-Materialname direkt zugewiesen werden kann (ohne Konvertierungstabelle)
• "Dlubal Name (Querschnitt)", wodurch der Dlubal-Querschnittsname direkt zugewiesen werden kann (ohne Konvertierungstabelle)

Konvertierungstabelle

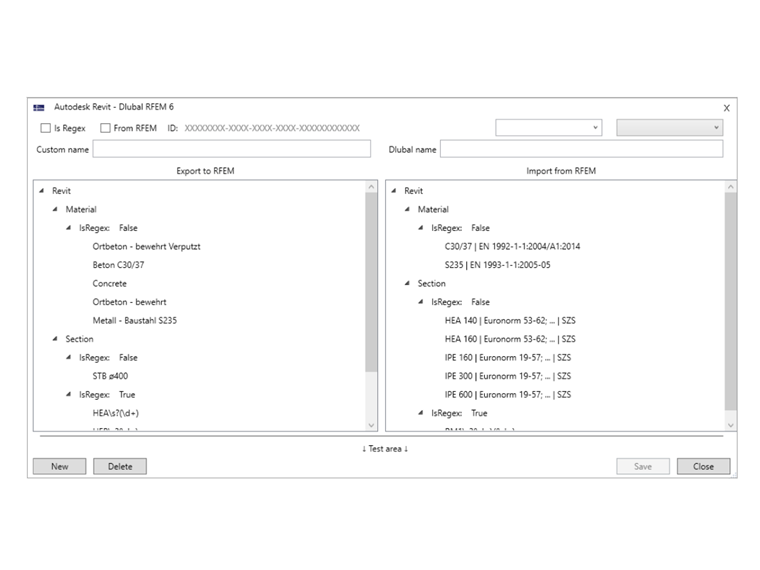

Wer sich mit BIM und dem Datenaustausch zwischen verschiedenen Programmen auskennt, wird vielleicht wissen, dass jede Software ihre eigenen Vorgaben bezüglich der Beschreibung von Querschnitten und Materialien hat. Daher wird eine Konvertierungstabelle für den Export von Informationen nach Autodesk Revit und umgekehrt angeboten (Bild 6).


Konvertierungstabelle

Bitte beachten Sie, dass im Gegensatz zum Datenaustausch zwischen RFEM 5 und Revit die Konvertierungstabelle für RFEM 6 nun in Revit selbst angeboten wird. Die linke Seite der Tabelle (also die linke Spalte) steuert die Konvertierung für den Export aus Revit nach RFEM 6, während die rechte Seite (also die rechte Spalte) die Konvertierung für den Import von RFEM 6 nach Revit steuert.

Jede dieser Spalten gliedert sich einerseits in eine Material- und andererseits in eine Querschnittskonvertierung. Je nachdem, ob Sie reguläre Ausdrücke verwenden oder nicht, wird die Material- und Querschnittskonvertierung weiter unterteilt. Mit regulären Ausdrücken können mehrere Objekte in einen Eintrag konvertiert werden. Das bedeutet, dass Sie z. B. reguläre Ausdrücke verwenden können, anstatt alle separaten Abschnitte eines bestimmten Abschnittstyps aufzulisten. Wenn Sie reguläre Ausdrücke erstellen möchten, könnte der folgende Link für Sie hilfreich sein: https://regex101.com/.
