Проектирование с применением технологии BIM

Приятная и удобная работа с Dlubal Software

«Как обычно, я хотел бы подтвердить, что мне очень приятно работать с программами Dlubal Software, которые я смог применить с легкостью.

Я также полностью удовлетворен соединением с REVIT 2017, так как оно соответствует очень высоким стандартам и хорошо работает.»

Интеграция с Autodesk Revit

Revit простым способом изображает весь строительный объект, с физическими и аналитическими моделями, включая каждую деталь. Моделирование конструкции полностью автоматизировано. Кроме того, можно задать статические объекты, такие как шарниры, опоры и нагрузки. Поскольку качество модели конструкции зависит от физической архитектурной модели, источники ошибок сведены к минимуму.

  1. Двусторонний обмен данными с Revit Structure

    Двусторонний обмен данными

    Revit предлагает не только разнообразные возможности визуализации, но и различные специальные инструменты для создания чертежей конструкций. RFEM/RSTAB взаимодействует с Revit с помощью прямого интерфейса. Это позволяет создавать новые модели и корректировать изменения в обоих направлениях. Таким образом, Revit прекрасно дополняет RFEM/RSTAB и может быть использована для составления ведомости объёмов строительных работ или спецификаций. Она открывает дверь в мир автоматизированного проектирования.

  2. Интеллектуальные объекты конструкции

    RFEM/RSTAB основана на объектно-ориентированной модели конструкции; Revit основана на параметрическом моделировании. Поэтому при обмене данными сохраняется 'интеллект' объектов: это означает, что колонна или балка заменяются аналогичным объектом RFEM, а не только группой линий.

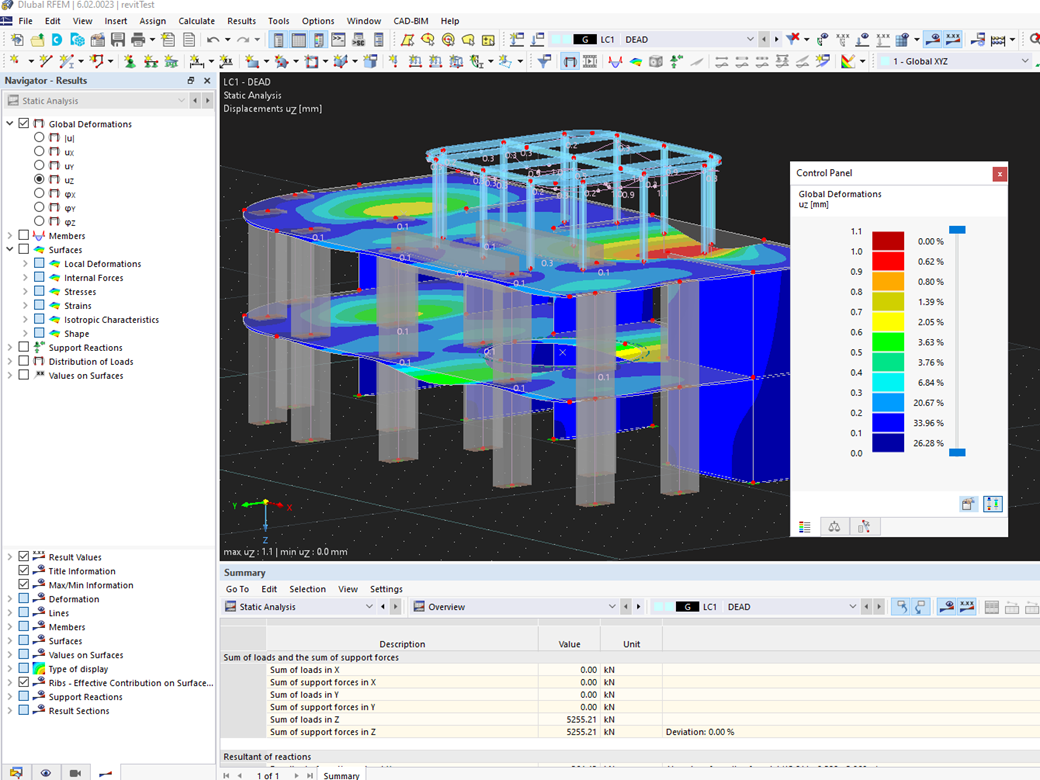

  3. Расчетная модель в RFEM с внутренними силами

    Корректная расчетная модель

    Интерфейс решает стандартные проблемы, связанные с получением механически корректной расчетной модели из физической архитектурной модели. Благодаря регулируемыми привязочным линиям, воспринимающие нагрузку части конструкции автоматически соединяются в идеализированной расчетной модели, даже если осевые линии колонн и балок не пересекаются.

  4. Расположение модели

    Сечения и материалы можно обновить в обеих программах после их изменения. Будут добавлены новые компоненты конструкции, а удаленные расчетные элементы автоматически отстранены.

  5. Результаты расчета RFEM в Revit

    Экспорт результатов

    Внутренние силы, деформации, а также результаты армирования могут быть экспортированы в Revit после расчета в RFEM/RSTAB. Доступен соответсвующий вид, который создается автоматически, а также Проводник результатов (инструмент расчет конструкций Autodesk).

  6. Экспорт армирования

    Заданные группы армирования из дополнительного модуля RF-CONCRETE Surfaces могут быть напрямую импортированы или созданы как объекты армирования в Revit. В качестве опции для этого могут быть выбраны поверхности, прямоугольная, многоугольная и круглая площадь арматуры.

Проект «Золотой самородок»

Проект BIM Revit «Золотой самородок»

Справочный проект «Золотой самородок» был разработан в соответствии с BIM (Информационное моделирование строительства), от архитектурного решения через проектирование конструкций до строительных технологий.

Модель RFEM «Золотой самородок»

Проект «Золотой самородок» в RFEM

Конструкция Revit «Золотой самородок» была импортирована в RFEM с помощью прямого интерфейса. Здесь была запроектирована несущая конструкция.

Модель конструкции Autodesk Revit

Пример заказчика AGA-Bau

Компания AGA-Bau параметрически использует новейшие программные технологии Autodesk и Dlubal Software.

www.agabau.at

Модель RFEM с результатами

Пример заказчика b.i.m.m

Компания b.i.m.m GmbH выступает в качестве генерального проектировщика и «сопровождающего лица» при реализации рабочих процессов на основе моделей в области строительства и для этого разрабатывает собственное программное обеспечение.
www.bimm.eu

База знаний | Интерфейс с Autodesk Revit

  1. Рисунок 01 - Меню экспорта: общие настройки

    Интерфейс Revit: Экспорт

    BIM часто применяется при необходимости управления данными в гражданском строительстве. Отдельные разделы архитектуры, проектирования конструкций, производства работ и технического надзора становятся более близкими. Информационное моделирование строительства делает это возможным.

    Dlubal Software предоставляет широкий спектр форматов для обмена данными. Данная статья рассказывает о подробностях интерфейса с Autodesk Revit и, в частности, о параметрах экспорта.
