Interfacce con RFEM 6: Autodesk Revit

Come per le precedenti generazioni di programmi Dlubal, ora è disponibile un'interfaccia integrata con Autodesk Revit anche per RFEM 6 e RSTAB 9. Questo articolo fornirà alcune informazioni generali sull'interfaccia, nonché gli oggetti strutturali e i parametri rilevanti per Dlubal in Revit.

Informazioni generali

L'interfaccia con Autodesk Revit fa parte di un'ampia gamma di formati per lo scambio di dati supportati da Dlubal Software. Pertanto, se Autodesk Revit e il plug-in associato sono installati oltre a RFEM 6 o RSTAB 9, l'interfaccia è disponibile ed è possibile scambiare dati tra questi programmi di analisi strutturale e CAD.

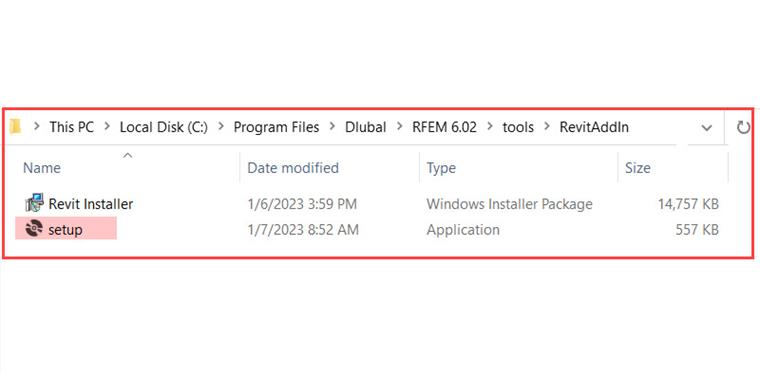

Si noti che l'installazione è diversa da quella per RFEM 5 e RSTAB 8, dove l'interfaccia con Autodesk Revit viene installata automaticamente durante l'installazione di RFEM o RSTAB. Per RFEM 6 e RSTAB 9, invece, è necessaria l'installazione manuale del plug-in. Per fare ciò, è necessario accedere alla cartella mostrata nell'immagine 2 ed eseguire il file .exe per installare l'interfaccia diretta.

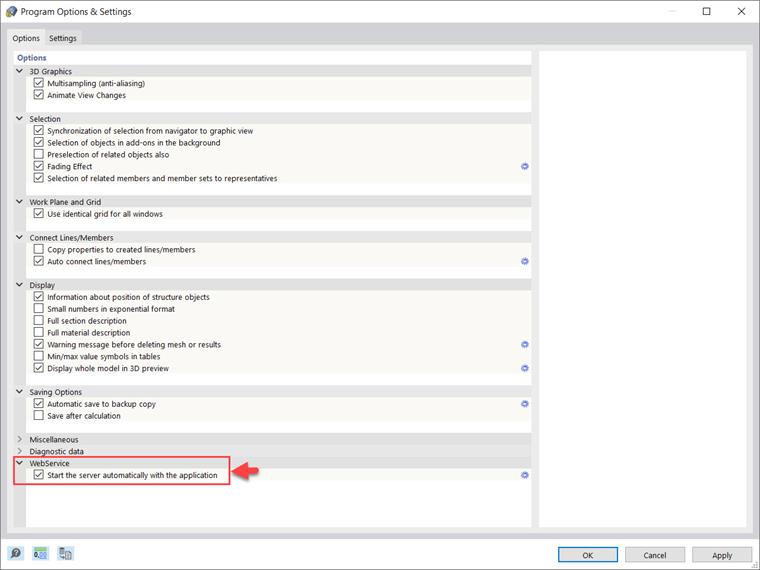

Si noti inoltre che una licenza WebService è attualmente necessaria per la comunicazione tra Revit e RFEM 6/RSTAB 9, ma questa sarà disponibile gratuitamente in futuro. In questo contesto, assicurarsi di attivare l'opzione "Avvia automaticamente il server con l'applicazione" in RFEM 6 in "Opzioni e impostazioni del programma" (Figura 3).

Oggetti strutturali rilevanti per Dlubal in Revit

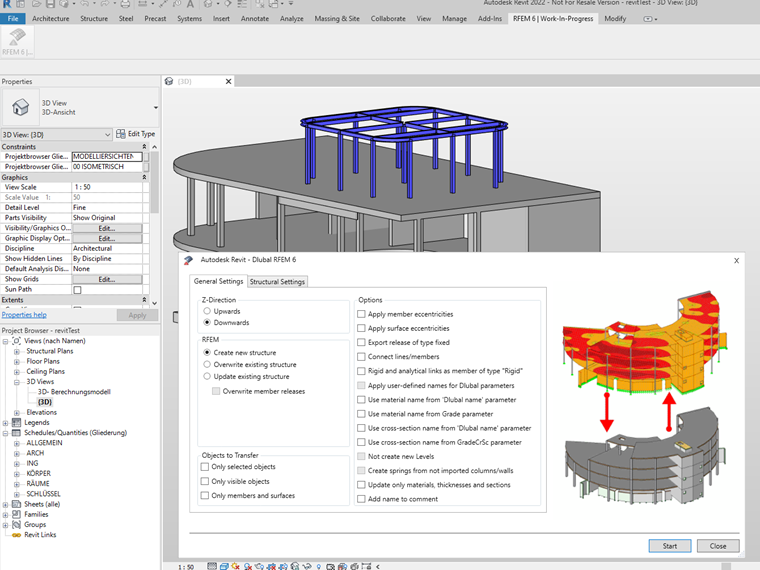

Autodesk Revit offre ampie opzioni di visualizzazione e strumenti speciali per la creazione di un modello analitico che, una volta trasferito in RFEM 6 o RSTAB 9, può essere modificato e ottimizzato e può essere eseguita un'analisi strutturale. Poiché RFEM/RSTAB si basa su un modello strutturale orientato agli oggetti e Revit Structure si basa sulla modellazione strutturale parametrica, l'intelligenza degli oggetti non va persa durante lo scambio di dati.

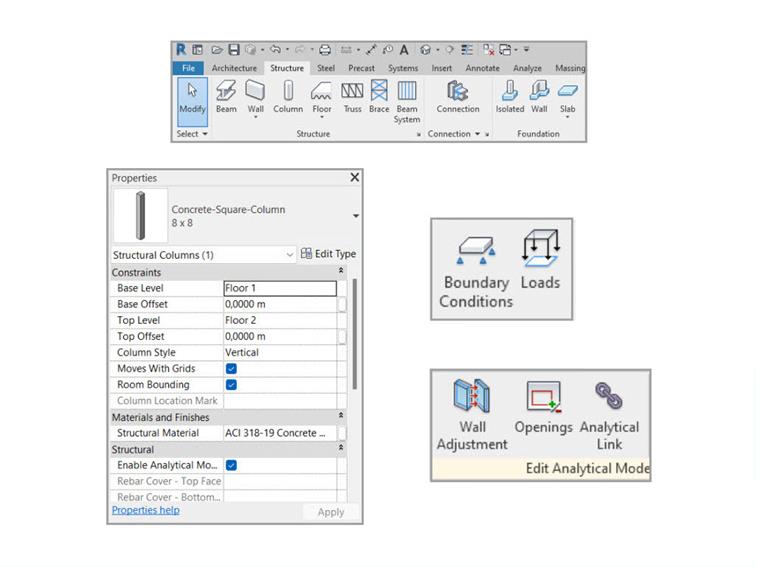

In questo modo, si ottiene un oggetto equivalente sia in Revit che in RFEM/RSTAB e non solo una raccolta di linee o superfici. Gli oggetti strutturali rilevanti per Dlubal attualmente implementati in Revit sono mostrati nell'immagine 4. Questo elenco è in costruzione e prossimamente includerà anche carichi.

Parametri Dlubal nell'interfaccia di Revit

Alcuni parametri sono specifici di RFEM 6/RSTAB 9 e non esistono in Revit per impostazione predefinita. Per questo motivo, gli oggetti di Revit possono essere forniti con informazioni aggiuntive, che RFEM/RSTAB leggerà di conseguenza. Questo può essere fatto tramite i "Parametri Dlubal" in Revit, che sono abilitati solo dopo l'attivazione in varie finestre di dialogo (tramite "Aggiungi parametri" → "Avvia").

In questo modo, le informazioni specifiche di RFEM/RSTAB possono essere archiviate in Revit. Quando si esporta da Revit a RFEM 6 o RSTAB 9, queste informazioni vengono quindi interpretate correttamente in RFEM/RSTAB.

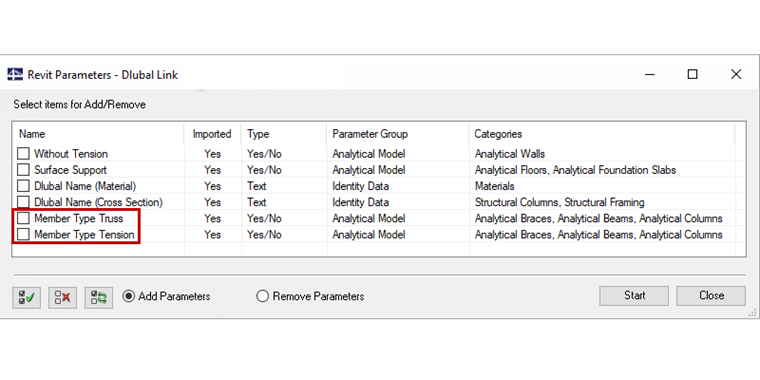

Poiché questa parte dell'interfaccia è ancora in fase di sviluppo, al momento è possibile definire solo i seguenti parametri Dlubal (contrassegnati in rosso nell'immagine 5):

  • "Tipo di asta Travatura reticolare", che corrisponde al tipo di asta "Travatura reticolare" in RFEM/RSTAB e può essere definita e salvata nelle proprietà dell'oggetto analitico
  • "Tipo di asta in trazione", che corrisponde al tipo di asta "Asta in trazione" in RFEM/RSTAB e può anche essere definita e salvata nelle proprietà dell'oggetto analitico
  • Tuttavia, in futuro saranno disponibili i seguenti parametri Dlubal:

    • "Senza trazione", che corrisponde alla rigidezza del tipo di superficie "Senza trazione della membrana".
    • "Vincolo esterno della superficie", che crea un vincolo esterno della superficie con le costanti elastiche specificate in RFEM
    • "Nome Dlubal (Materiale)", che consente di assegnare direttamente il nome del materiale Dlubal (senza utilizzare la tabella di conversione)
    • "Nome Dlubal (Sezione trasversale)", che consente di assegnare direttamente il nome della sezione trasversale Dlubal (senza utilizzare la tabella di conversione)

    Tabella di conversione

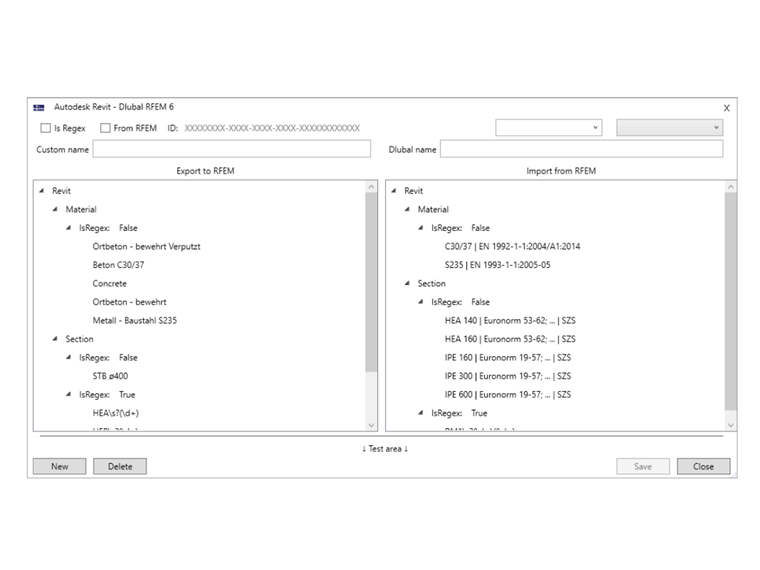

    Se hai familiarità con il BIM e lo scambio di dati tra diversi programmi, potresti sapere che ogni software ha le sue specifiche per quanto riguarda la descrizione di sezioni trasversali e materiali. Pertanto, viene offerta una tabella di conversione per l'esportazione delle informazioni in Autodesk Revit e viceversa (immagine 6).

    Si noti che rispetto allo scambio di dati tra RFEM 5 e Revit, la tabella di conversione per RFEM 6, è ora disponibile all'interno del programma in Revit. Il lato sinistro della tabella (ovvero la colonna di sinistra) controlla la conversione per l'esportazione da Revit a RFEM 6, mentre il lato destro (ovvero la colonna di destra) controlla la conversione per l'importazione da RFEM 6 a Revit.

    Ciascuna di queste colonne è divisa da un lato in conversione del materiale e dall'altro in conversione della sezione. La conversione del materiale e della sezione viene quindi suddivisa a seconda che si utilizzino o meno le espressioni regolari. Le espressioni regolari consentono di convertire più oggetti in un'unica voce. Ciò significa che è possibile utilizzare le espressioni regolari, ad esempio, anziché elencare tutte le sezioni separate di un determinato tipo di sezione. Se sei interessato a creare espressioni regolari, il seguente link potrebbe esserti utile: https://regex101.com/.


Autore

La signora Kirova è responsabile della creazione di articoli tecnici e fornisce supporto tecnico ai clienti Dlubal.
