Interfaces com o RFEM 6: Autodesk Revit

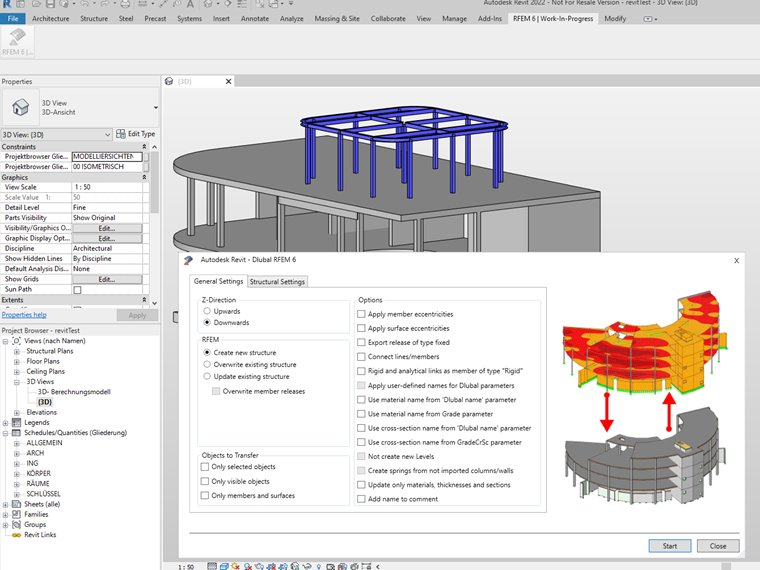

Troca de dados bidirecional com o Revit

Dados gerais

A interface com o Autodesk Revit faz parte de uma vasta gama de formatos para troca de dados suportados pela Dlubal Software. Por isso, se o Autodesk Revit e o plug-in associado estiverem instalados além do RFEM 6 ou do RSTAB 9, a interface fica disponível e pode trocar dados entre esses programas de cálculo estrutural e CAD.

Observe que a instalação é diferente da realizada no RFEM 5 e no RSTAB 8, onde a interface com o Autodesk Revit é instalada automaticamente durante a instalação do RFEM ou do RSTAB. Por outro lado, para o RFEM 6 e o RSTAB 9, é necessária a instalação manual do plug-in. Para fazer isso, deve navegar até à pasta apresentada na Figura 2 e executar o ficheiro .exe para instalar a interface direta.

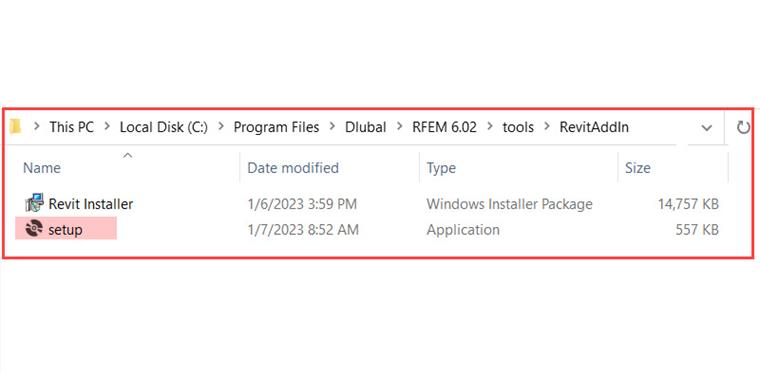

Plug-in do Revit

Tenha também em conta que atualmente é necessária uma licença de WebService para a comunicação entre o Revit e o RFEM 6/RSTAB 9, mas esta licença será disponibilizada gratuitamente no futuro. Neste contexto, certifique-se de que ativa a opção "Iniciar o servidor automaticamente com a aplicação" no RFEM 6 em "Opções e configurações do programa" (Figura 3).

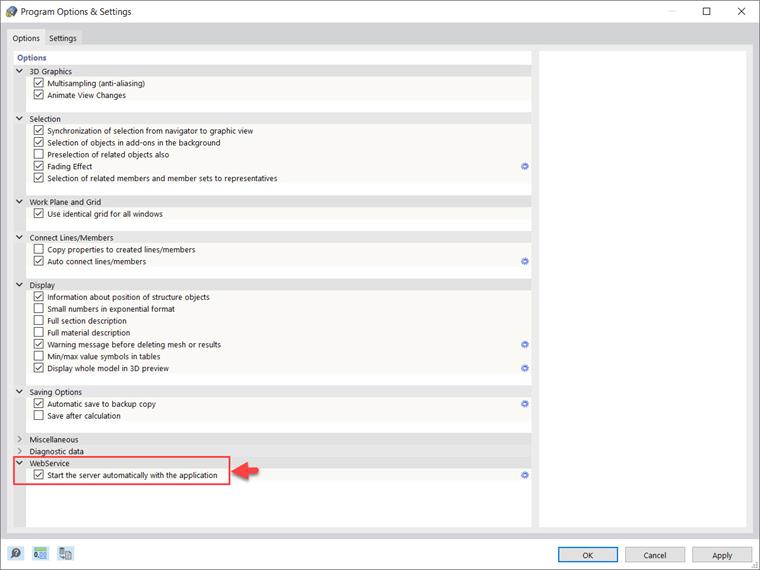

Opções e configuração do programa

Objetos estruturais relevantes para a Dlubal no Revit

O Autodesk Revit oferece várias opções de visualização e ferramentas especiais para criar um modelo analítico que, uma vez transferido para o RFEM 6 ou RSTAB 9, pode ser ajustado e otimizado, e pode ser realizada uma análise estrutural.

1. Uma vez que o RFEM/RSTAB é baseado num modelo estrutural orientado para o objeto e o Revit Structure se baseia na modelação estrutural paramétrica, a inteligência dos objetos não se perde durante o intercâmbio de dados.

Desta forma, obtém um objeto equivalente no Revit e no RFEM/RSTAB e não apenas uma coleção de linhas ou superfícies. Os objetos estruturais relevantes para a Dlubal atualmente implementados no Revit são apresentados na Figura 4. Esta lista está em fase de construção e futuramente incluirá as cargas.

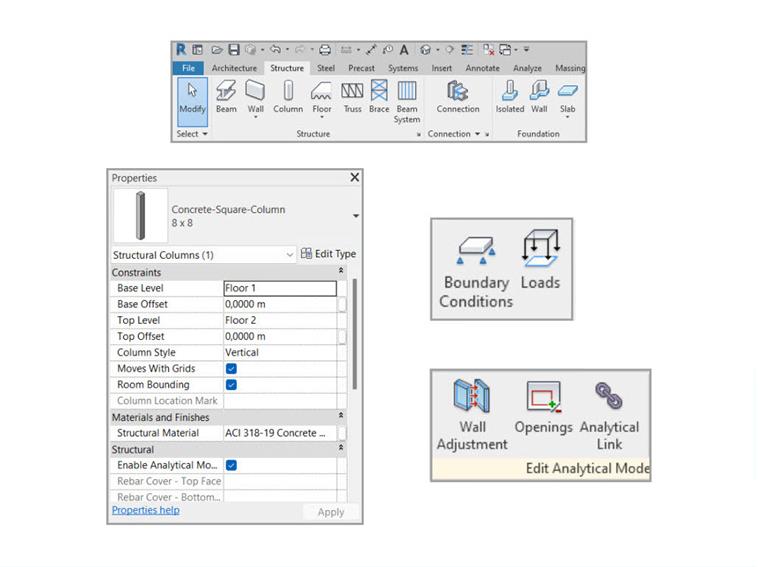

Objetos estruturais da Dlubal no Revit

Parâmetros Dlubal na interface do Revit

Existem alguns parâmetros que são específicos do RFEM 6/RSTAB 9 e não existem por defeito no Revit. Por este motivo, pode ser fornecida aos objetos Revit informação adicional, que depois o RFEM/RSTAB lê em conformidade. Isto pode ser feito através dos "Parâmetros Dlubal" no Revit, que só são ativados após a ativação em várias caixas de diálogo (via "Adicionar parâmetros" → "Iniciar").

Desta forma, a informação específica do RFEM/RSTAB pode ser armazenada no Revit. Ao exportar do Revit para o RFEM 6 ou RSTAB 9, esta informação é interpretada corretamente no RFEM/RSTAB.

Uma vez que esta parte da interface ainda está em desenvolvimento, apenas podem ser definidos os seguintes parâmetros Dlubal (marcados a vermelho na Figura 5):

• "Tipo de barra treliçada", que corresponde ao tipo de barra "treliça" no RFEM/RSTAB e pode ser definido e guardado nas propriedades do objecto analítico

• O "Tipo de barra de tracção" que corresponde ao tipo de barra "Tirante" no RFEM/RSTAB também pode ser definido e guardado nas propriedades do objecto analítico

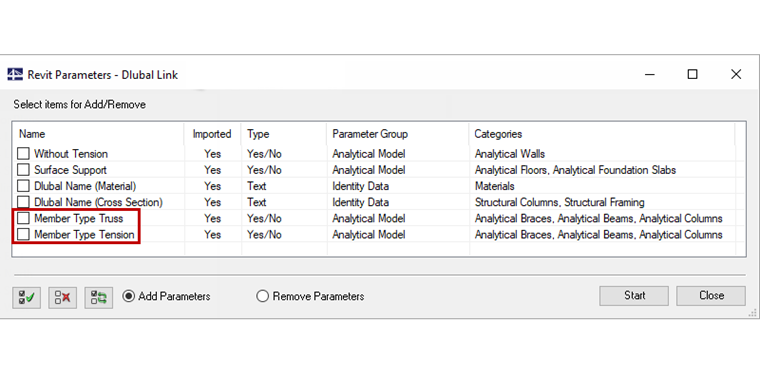

Parâmetros da Dlubal no Autodesk Revit

No entanto, no futuro estarão disponíveis os seguintes parâmetros Dlubal:

• "Sem tração", que corresponde ao tipo de rigidez de superfície "Sem tração de membrana"
• "Apoio de superfície", que cria um apoio de superfície com as constantes de mola especificadas no RFEM
• "Nome Dlubal (Material)", que permite atribuir diretamente o nome de material Dlubal (sem utilizar a tabela de conversão)
• "Nome Dlubal (secção)", que permite atribuir diretamente o nome da secção Dlubal (sem utilizar a tabela de conversão)

Tabela de conversão

Se está familiarizado com BIM e a troca de dados entre diferentes programas, deve saber que cada software tem as suas próprias especificações em relação à descrição de secções e materiais. Por isso, é oferecida uma tabela de conversão para exportar a informação para o Autodesk Revit e vice-versa (Figura 6).

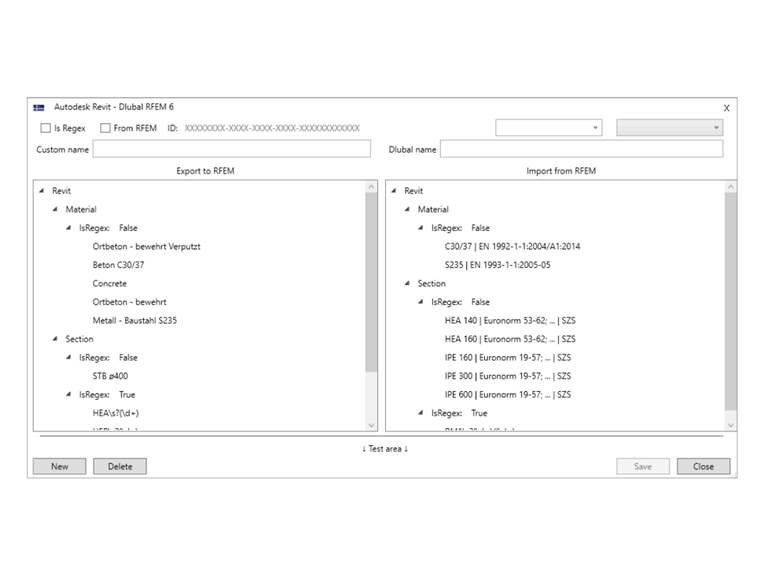

Tabela de conversão

Observe que, em comparação com a troca de dados entre o RFEM 5 e o Revit, a tabela de conversão é agora oferecida no próprio programa Revit para o RFEM 6. O lado esquerdo da tabela (ou seja, a coluna da esquerda) controla a conversão para a exportação do Revit para o RFEM 6, enquanto o lado direito (ou seja, a coluna da direita) controla a conversão para a importação do RFEM 6 para o Revit.

Cada uma destas colunas está dividida, por um lado, em conversão de materiais e, em segundo lugar, em conversão de secções. A conversão de materiais e secções é depois subdividida dependendo da utilização ou não de expressões regulares. As expressões regulares permitem converter vários objetos numa única entrada. Isto significa que pode utilizar, por exemplo, expressões regulares, em vez de listar todas as secções separadas de um determinado tipo de secção. Se está interessado em criar expressões regulares, esta ligação pode ser útil para si: https://regex101.com/.
