Импорт модели в программу RFEM
Для расчета конструкции, созданной в программе Allplan, можно импортировать ее в программу RFEM в виде файла IFC. При этом можно также экспортировать выбранные файлы чертежей из программы Allplan.
Далее выполняется расчет плиты перекрытия. Для этого экспортируем из программы Allplan проектируемую плиту и находящиеся под ней несущие стены в виде файла IFC. Вы также можете экспортировать 2D файл DXF, чтобы перенести размеры плиты перекрытия в качестве фонового слоя в RFEM.

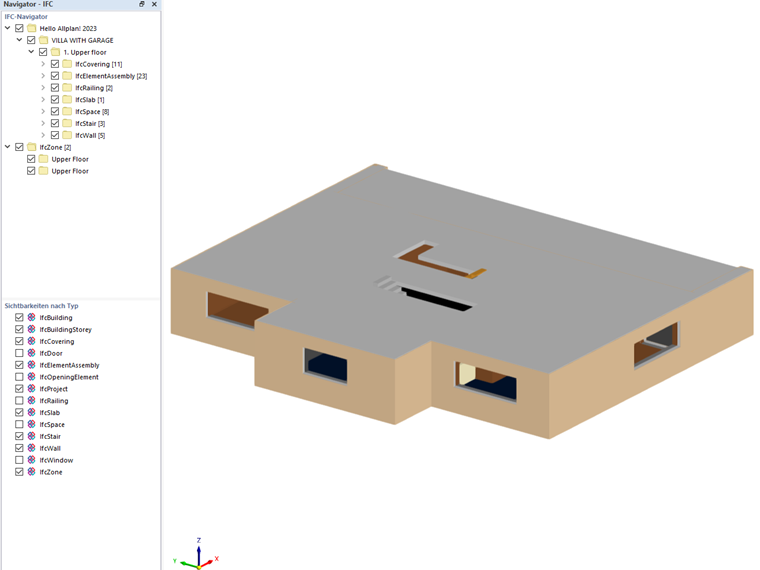

Файл IFC можно импортировать в программу RFEM. После импорта файл будет отображен во интегрированном средстве просмотра IFC.

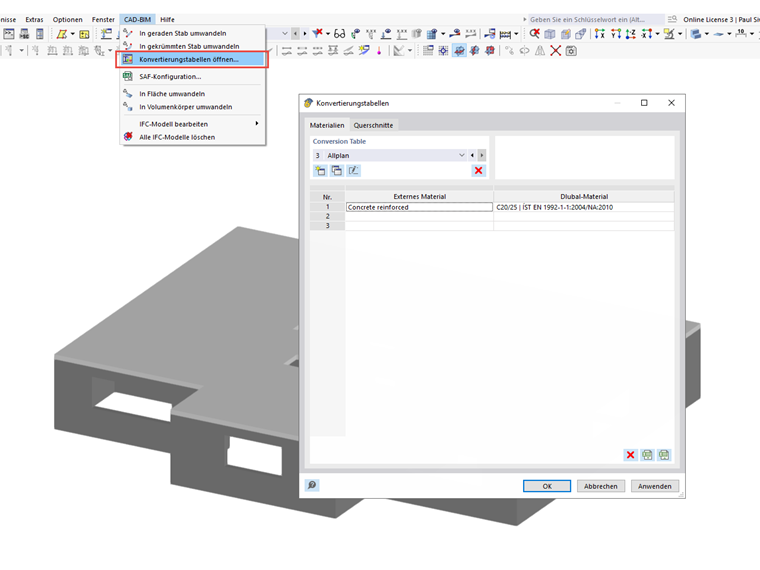

Материал, заданный в Allplan, можно с помощью таблиц перевода (CAD BIM → таблицы перевода) присвоить материалу Dlubal. Таким образом, назначенный материал создается автоматически при преобразовании объектов IFC. Данные в таблицах перевода определяются один раз, и при необходимости они могут быть импортированы и экспортированы на любое рабочее место.
Сначала необходимо проверить, нет ли в модели IFC конструктивно нерелевантных объектов. Неиспользуемые объекты IFC можно скрыть в навигаторе IFC. В рассматриваемом примере модели отдельные слои стен, такие как изоляция, воздушные пространства, облицовка или лестницы, скрыты, поскольку для модели конструкции в этом нет необходимости. Таким образом, оставшиеся объекты для плиты и всех несущих стен образуют основу конструктивной модели.
Как правило, программы CAD используют координатный вид для экспорта ваших данных в файл IFC. Координационный вид описывает модель, которая соответствует последующей реальной твердотельной модели по ее расположению и форме. Для расчета обычно создается конструктивная модель, состоящая из стержней и поверхностей.

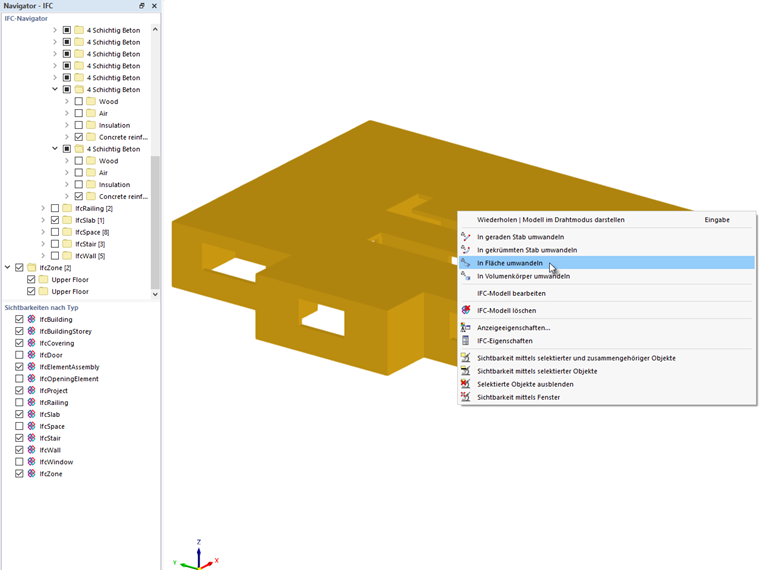

Однако для этого необходимо преобразовать тела IFC в поверхности или стержни.
При преобразовании тел IFC, поверхности создаются по центральной оси тел. Это означает, что в модели конструкции необходимо укоротить или удлинить системные линии стен (зеленые).
Нет необходимости моделировать стены для расчета перекрытия, если вы можете смоделировать поведение конструкции стен, близкое к реальности. Можно использовать тип опоры «Жесткость через фиктивную стену». Плита перекрытия опирается на системные линии стен.
Затем можно загрузить и рассчитать плиту перекрытия. Чтобы импортировать результаты армирования из RFEM в Allplan, можно использовать экспорт ASF. Можно экспортировать результаты одной или нескольких поверхностей в виде файла ASF. Также можно экспортировать значения для подобранной, не покрытой и требуемой арматуры.
Передача результатов в программу Allplan

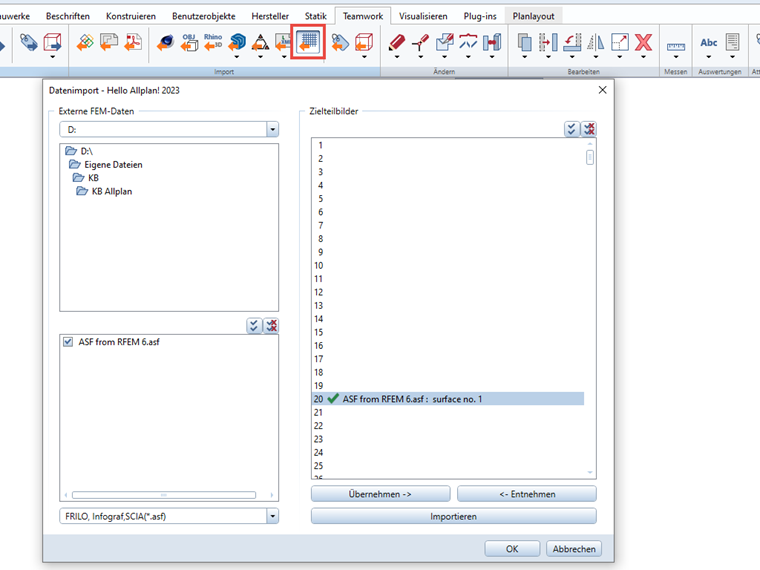

Файл ASF, экспортированный из программы RFEM, можно легко импортировать в программу Allplan. Результаты импортируются в программу Allplan с помощью функции импорта данных МКЭ. Перед началом импорта, выберите активный файл чертежа арматуры. Файл чертежа плиты можно оставить активным в фоновом режиме. Затем, во вкладке «Совместная работа», импортируем файл ASF с помощью функции «Импорт МКЭ».
Импортированный файл ASF можно открыть, щелкнув по цветному изображению арматуры во вкладке «Арматура». Справа находятся два цветных изображения арматуры, которые представляют собой содержимое арматуры из файла ASF.
Этот дисплей позволяет для интерактивного создания арматуры. Если на поверхности размещается арматура, то цветовые изображения арматуры МКЭ будут скорректированы. Это означает, что значения армирования размещенной арматуры вычитаются из значений требуемой арматуры.
