使用 ASF 文件将结果从 RFEM 6 传输到 Allplan

模型导入到RFEM

在 Allplan 中创建的结构可以作为 IFC 文件导入到 RFEM 中进行设计。 同时您也可以从 Allplan 导出选定的图纸文件。

Allplan模型

下面以一种楼板为例进行说明。 为此，要设计的楼板及其下面的承重墙作为 IFC 文件从 Allplan 导出。 也可以导出二维 DXF 文件，以便将楼板的尺寸作为背景层传输到 RFEM。

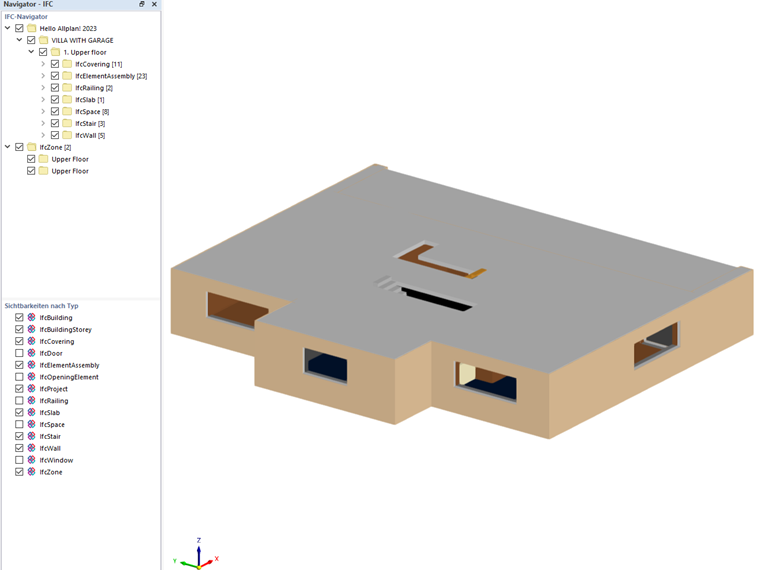

IFC 文件可以导入到 RFEM 中。 导入后，文件显示在集成的IFC查看器中。

Allplan的IFC文件

在 Allplan 中定义的材料可以通过转换表（CAD BIM → 转换表）转换为一种 Dlubal 材料。 在转换 IFC 对象时会自动生成分配的材料。 转换表中的输入内容都是一次性的。

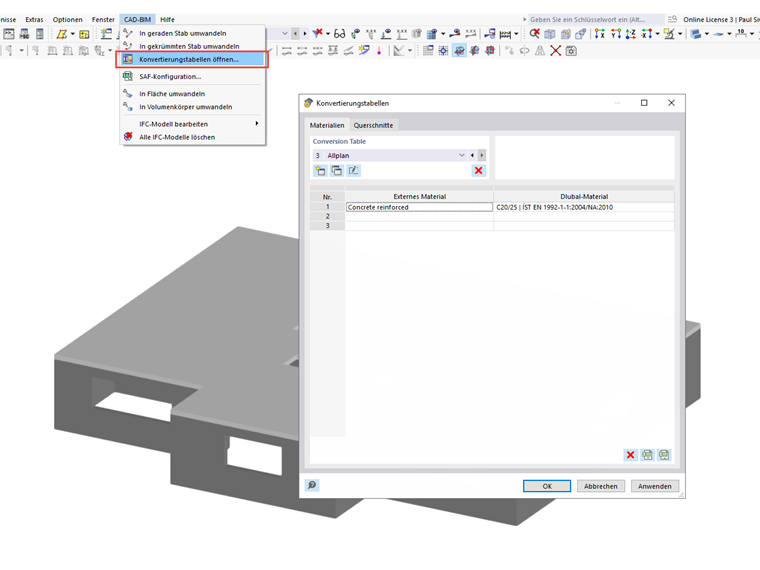

转换表

首先，检查 IFC 模型中是否有与结构无关的对象， 不再需要的 IFC 对象可以在 IFC 导航器中隐藏。 在示例模型中，由于不需要在结构模型中显示的墙体其他层，例如保温隔热层、空气层、覆层和楼梯，因此它们都被隐藏了。 剩余的板和所有承重墙对象构成了结构模型的基础。
通常， CAD 程序使用坐标视图将数据导出到 IFC 文件。 坐标视图描述的模型在其位置和形状上与随后的真实实体模型相对应。 在进行计算时通常会创建由杆件和面组成的结构模型。
程序会将 IFC 实体转换为面或杆件。

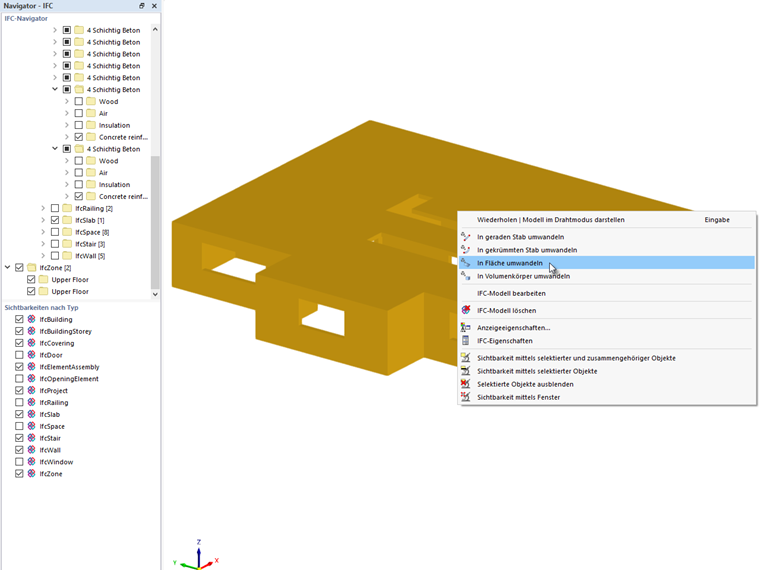

将 IFC 模型转换为面

转换 IFC 实体时，面是在实体的重心轴上创建的。 这意味着在结构模型中必须缩短或延长墙体线（绿色）。

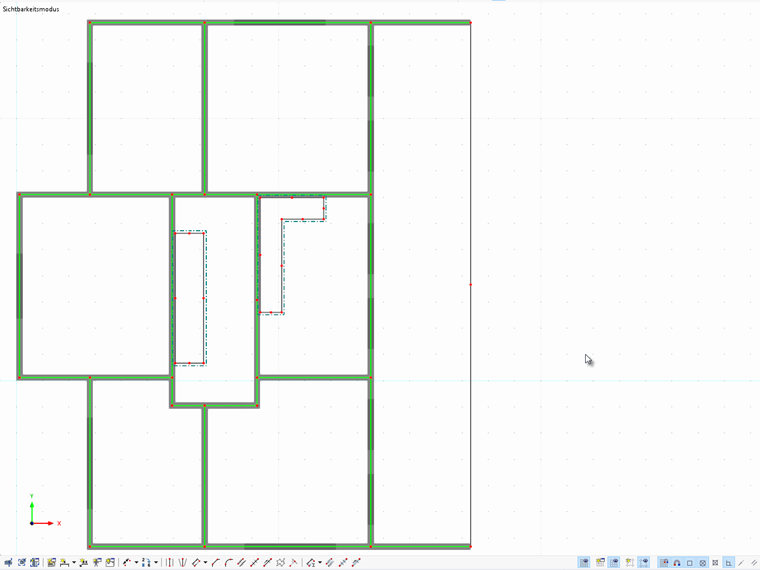

调整了墙体系统线的平面图

如果用户能根据实际情况模拟墙体的力学行为，那么就不一定要为计算楼板而进行墙体建模。 用户可以将支座类型选择为“通过虚拟墙的刚度”。 楼板由墙体的四边形线支撑。

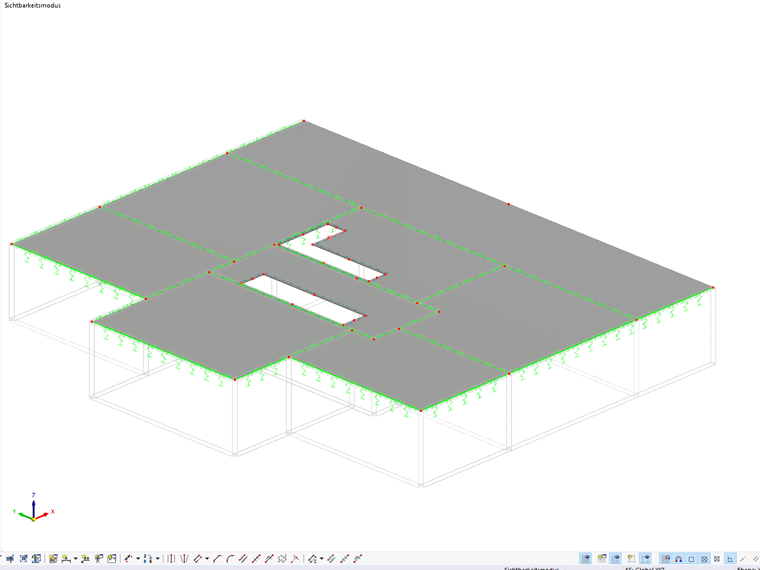

墙体系统线上通过虚拟墙的线支座

然后加载和设计楼板。 要将 RFEM 的配筋结果导入 Allplan，可以使用 ASF 导出功能。 可以将一个或多个曲面的计算结果导出为 ASF 文件。 用户可以在表格中导出配筋面积、截面计算结果或实际配筋面积。

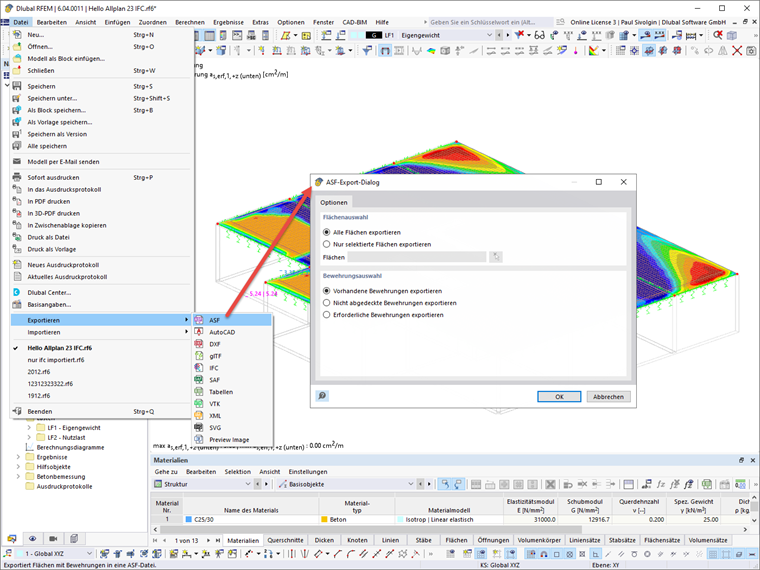

ASF 导出

将结果导出到 Allplan

从 RFEM 导出的 ASF 文件可以导入到 Allplan 中。 可以通过 Allplan 中的有限元数据导入功能将结果导入。 在开始导入之前，请选择一个激活的钢筋图纸文件。 板的图形文件可以在后台保持激活状态。 在“协同”选项卡中，使用有限元导入功能导入 ASF 文件。

ASF 数据导入 Allplan

在“配筋”选项卡中点击配筋彩色图片可以打开导入的 ASF 文件。 右侧是两个彩色钢筋图片，它们代表 ASF 文件中的钢筋配筋。

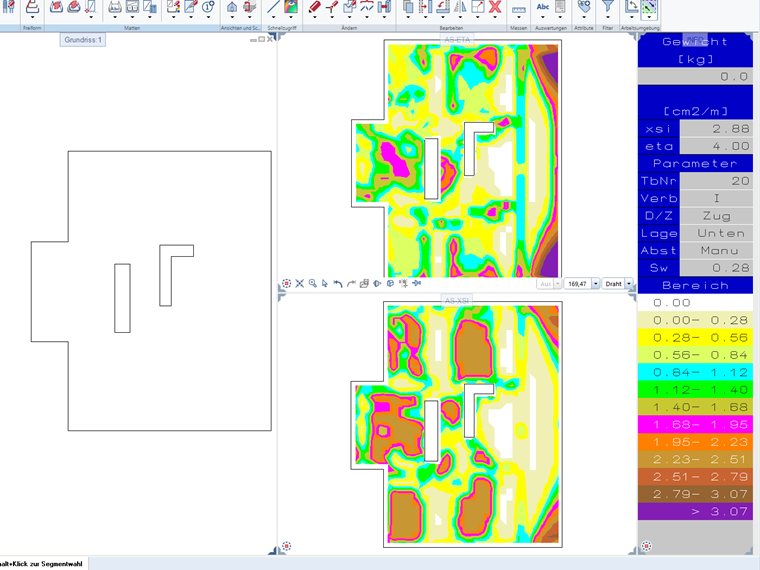

Allplan - 钢筋彩色图形

用户可以在对话框该部分查看钢筋的配筋情况。 如果在面中布置了钢筋，则 FEM 配筋彩图将会被进行调整，即从需要的钢筋值中减去当前布置的钢筋值。
