Przenoszenie wyników z RFEM 6 do Allplan przy użyciu pliku ASF

Import modelu do RFEM

Aby zaprojektować konstrukcję utworzoną w Allplan, można ją zaimportować do programu RFEM jako plik IFC. W ten sposób można również wyeksportować wybrane pliki rysunków z Allplan.

Model Allplan

Poniżej opisano wymiarowanie płyty stropowej. W tym celu projektowana płyta i znajdujące się poniżej ściany nośne są eksportowane z Allplan jako plik IFC. Można również wyeksportować plik DXF 2D w celu przeniesienia wymiarów płyty fundamentowej jako warstwy tła do programu RFEM.

Plik IFC można zaimportować do programu RFEM. Po zaimportowaniu plik jest wyświetlany w zintegrowanej przeglądarce IFC.

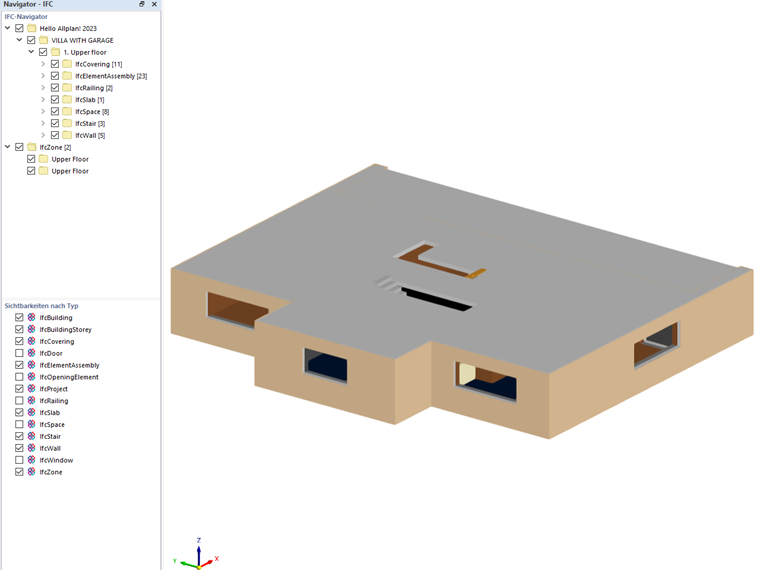

Plik IFC z Allplan

Materiał zdefiniowany w Allplan można przyporządkować do materiału firmy Dlubal za pomocą tabeli konwersji (CAD BIM → Tabele konwersji). W ten sposób przypisany materiał jest generowany automatycznie podczas konwersji obiektów IFC. Dane w tabelach konwersji są definiowane jednokrotnie i w razie potrzeby można je importować i eksportować na dowolne stanowisko pracy.

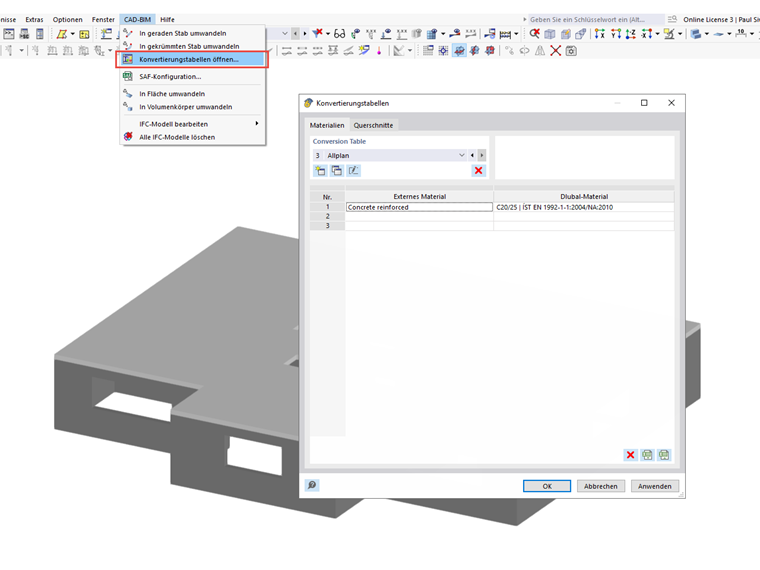

Tabele konwersji

Najpierw należy sprawdzić, czy w modelu IFC istnieją obiekty nieistotne konstrukcyjnie. Niepotrzebne już obiekty IFC można ukryć w nawigatorze IFC. W przykładowym modelu poszczególne warstwy ściany, takie jak izolacja, przestrzeń powietrzna, okładzina i schody, są ukryte, ponieważ nie są konieczne w modelu konstrukcyjnym. Tym samym pozostałe obiekty dla płyty i wszystkich ścian nośnych stanowią podstawę modelu konstrukcyjnego.
Z reguły programy CAD wykorzystują narzędzie Coordination View do eksportowania danych do pliku IFC. Coordination View opisuje model, który pod względem położenia i kształtu odpowiada późniejszemu rzeczywistemu modelowi bryły. Do obliczeń zazwyczaj tworzony jest model konstrukcyjny składający się z prętów i powierzchni.
W tym celu konieczne jest przekształcenie brył IFC w powierzchnie lub pręty.

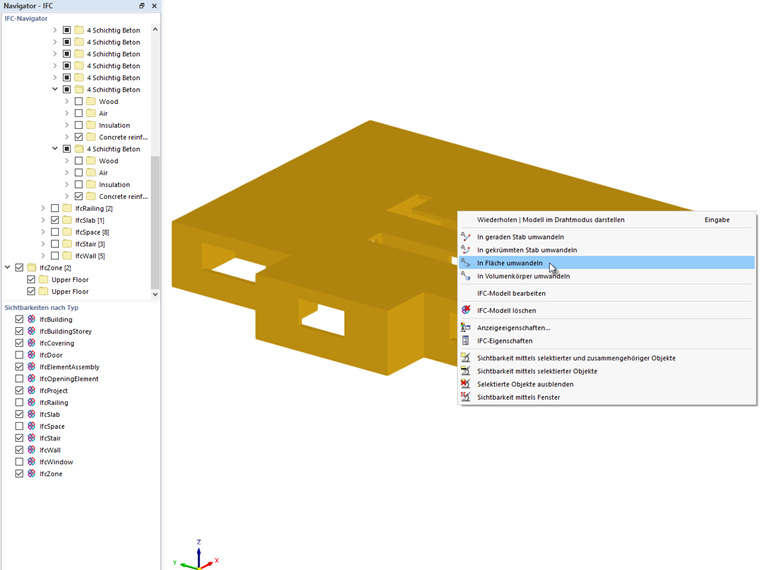

Konwersja modelu IFC na powierzchnie

Podczas konwersji brył IFC, w osi środka ciężkości brył tworzone są powierzchnie. Oznacza to, że linie układu ścian (kolor zielony) w modelu konstrukcyjnym muszą zostać skrócone lub wydłużone.

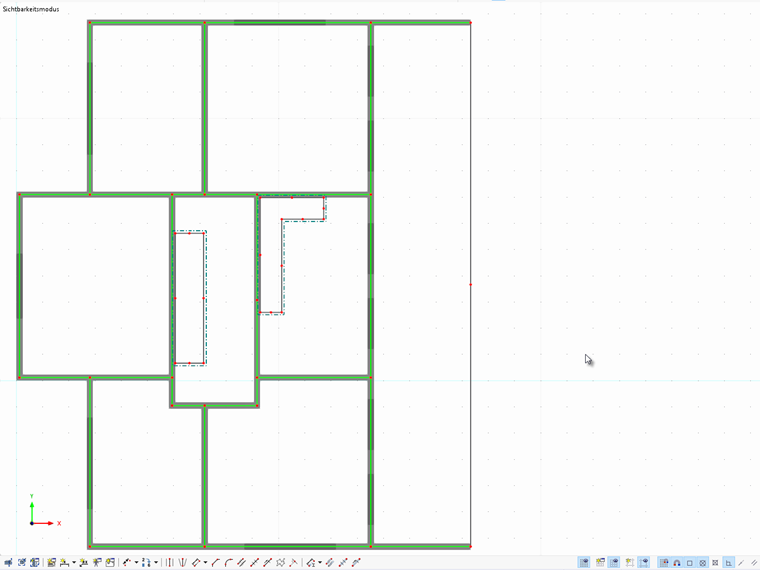

Rzut z dostosowanymi układowymi liniami ścian

W przypadku wymiarowania płyty nie jest konieczne modelowanie ścian, jeśli można zamodelować zachowanie konstrukcyjne ścian w sposób zbliżony do rzeczywistości. W tym celu można użyć  podpory typu "Sztywność przy użyciu fikcyjnej ściany". Płyta fundamentowa jest podparta na liniach układu ścian.

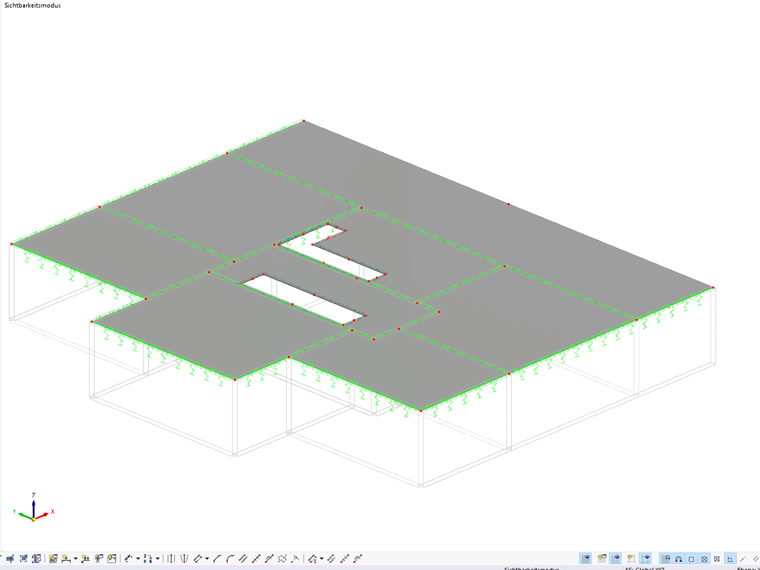

Podpora liniowa za pomocą fikcyjnej ściany na systemowych liniach ścian

Następnie można wczytać i zwymiarować płytę stropową. Aby zaimportować wyniki zbrojenia z programu RFEM do Allplan, można użyć eksportu ASF. Istnieje możliwość eksportu wyników jednej lub więcej powierzchni jako pliku ASF. Wartości można również wyeksportować dla zaprojektowanego, odkrytego lub wymaganego zbrojenia.

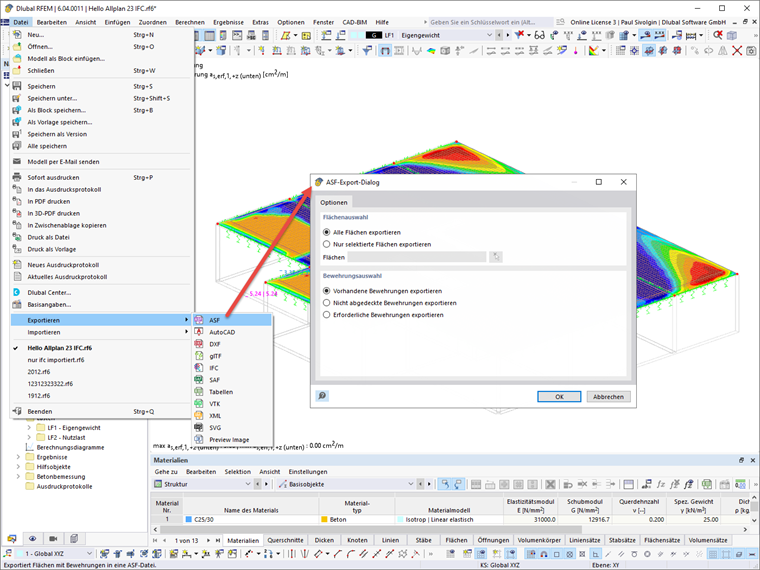

Eksport ASF

Transfer wyników do Allplan

Plik ASF wyeksportowany z programu RFEM można zaimportować do Allplan. Wyniki są importowane za pomocą importu danych MES w Allplan. Przed rozpoczęciem importu należy wybrać aktywny plik rysunku zbrojenia. Plik rysunku płyty może pozostać aktywny w tle. W zakładce „Praca zespołowa” plik ASF jest importowany za pomocą importu MES.

Import danych ASF do Allplan

Zaimportowany plik ASF można otworzyć, klikając kolorowe obrazy zbrojenia w zakładce „Zbrojenie”. Po prawej stronie znajdują się dwa kolorowe obrazy zbrojenia, które przedstawiają zawartość zbrojenia z pliku ASF.

Allplan - Kolorowe obrazy zbrojenia

Wyświetlanie to umożliwia interaktywne tworzenie zbrojenia. W przypadku, gdy powierzchnia zawiera zbrojenie, kolorowa grafika zbrojenia zgodnie z MES zostanie odpowiednio dostosowana, tzn. od wartości wymaganego zbrojenia zostają odjęte wartości faktycznego zbrojenia.
