Importazione del modello in RFEM
Per verificare una struttura creata in Allplan, è possibile importarla in RFEM come file IFC. In questo modo, è anche possibile esportare i file di disegno selezionati da Allplan.
Nel testo seguente, è verificata una soletta. A tale scopo, la soletta da progettare e le pareti portanti sottostanti vengono esportate da Allplan come file IFC. È anche possibile esportare un file DXF 2D per trasferire le dimensioni del solaio come layer di sfondo in RFEM.

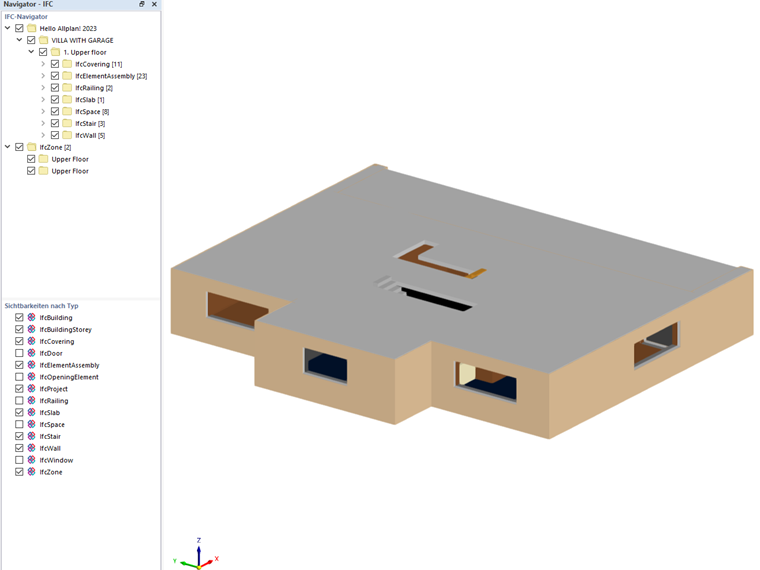

Il file IFC può essere importato in RFEM. Dopo l'importazione, il file viene visualizzato nel visualizzatore IFC integrato.

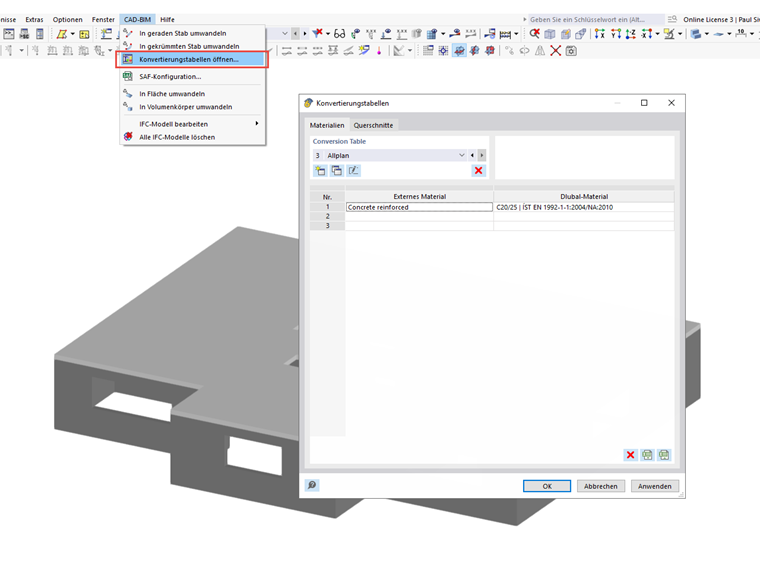

Il materiale definito in Allplan può essere assegnato a un materiale Dlubal utilizzando le tabelle di conversione (CAD BIM → Tabelle di conversione). Pertanto, il materiale assegnato viene generato automaticamente durante la conversione degli oggetti IFC. Le voci nelle tabelle di conversione sono definite una volta e possono essere importate ed esportate in qualsiasi stazione di lavoro, se necessario.
Innanzitutto, è necessario verificare se nel modello IFC sono disponibili oggetti strutturalmente irrilevanti. Gli oggetti IFC che non sono più necessari possono essere nascosti nel navigatore IFC. Nel modello di esempio, i singoli strati delle pareti, come isolamento, intercapedine, rivestimento e scale, sono nascosti, poiché non sono necessari per il modello strutturale. Pertanto, gli oggetti rimanenti per la soletta e tutte le pareti portanti costituiscono la base del modello strutturale.
In generale, i programmi CAD utilizzano la vista di coordinamento per esportare i dati in un file IFC. La vista di coordinamento descrive un modello che corrisponde al successivo modello di solido reale nella sua posizione e forma. Per il calcolo viene solitamente creato un modello strutturale costituito da aste e superfici.

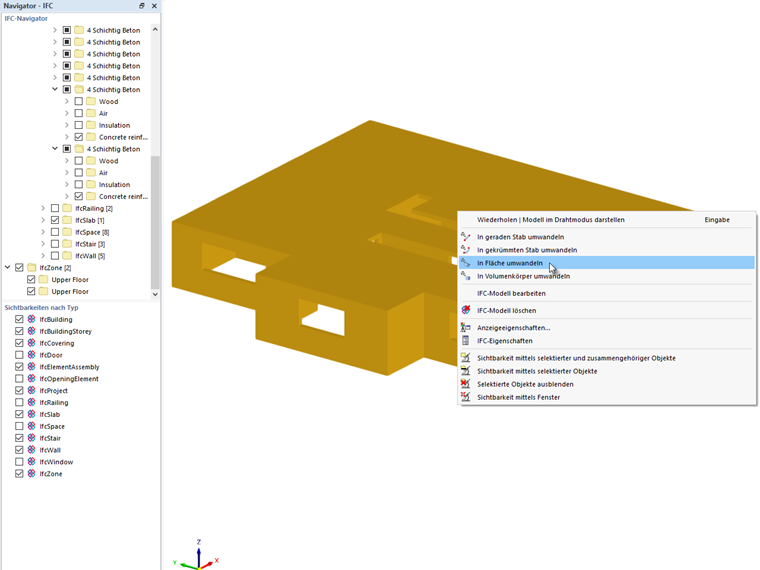

Per questo, è necessario convertire i solidi IFC in superfici o aste.

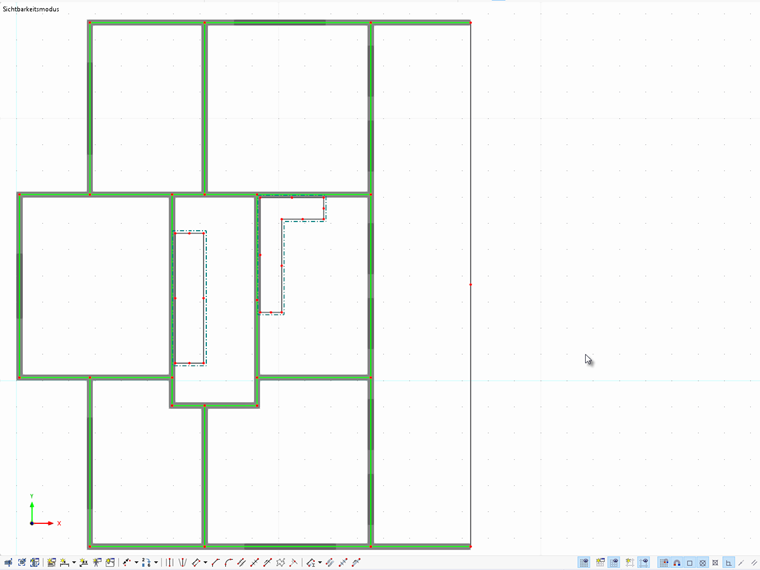

Quando si convertono i solidi IFC, le superfici vengono create nell'asse baricentrico dei solidi. Ciò significa che le linee di sistema delle pareti (verdi) devono essere accorciate o estese nel modello strutturale.

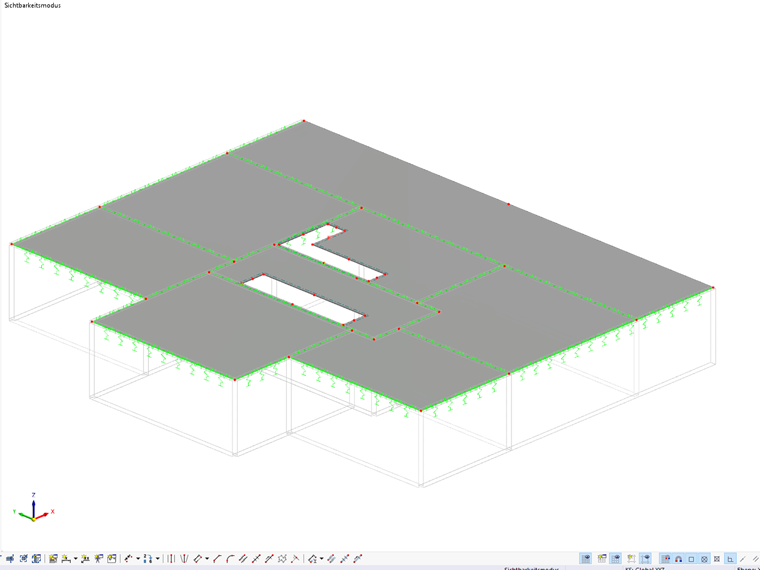

Non è necessario modellare le pareti per la verifica della soletta, se è possibile modellare il comportamento strutturale delle pareti vicino alla realtà. Per questo è possibile utilizzare il tipo di vincolo "Rigidezza tramite parete fittizia". La soletta è supportata sulle linee di sistema delle pareti.

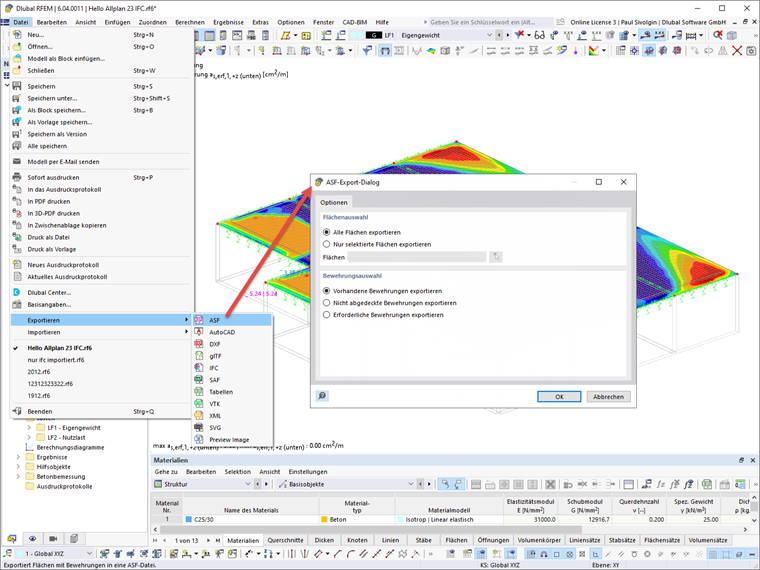

Quindi, è possibile caricare e verificare la soletta. Per importare i risultati dell'armatura da RFEM in Allplan, è possibile utilizzare l'esportazione ASF. È possibile esportare i risultati di una o più superfici come file ASF. È anche possibile esportare i valori per l'armatura fornita, non coperta o richiesta.
Trasferimento dei risultati in Allplan

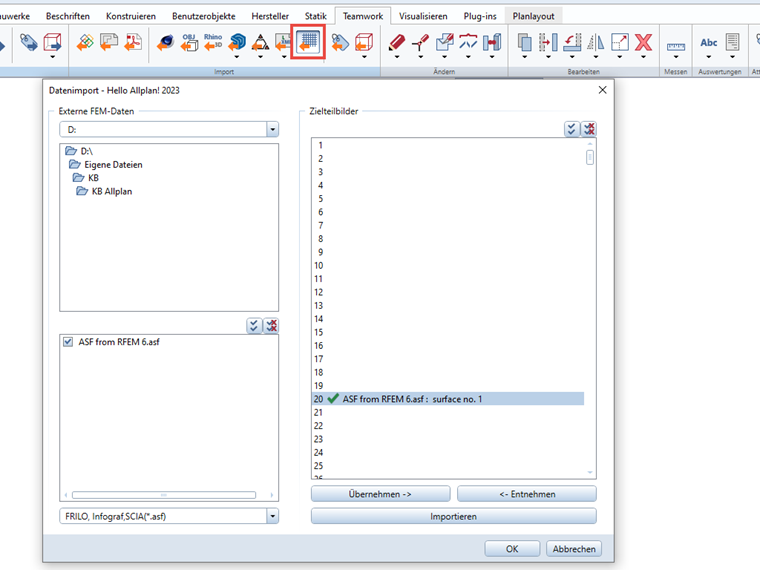

Il file ASF esportato da RFEM può essere importato in Allplan. I risultati vengono importati utilizzando l'importazione dei dati FEA in Allplan. Prima di iniziare l'importazione, selezionare un file di disegno attivo dell'armatura. Il file di disegno della soletta può rimanere attivo sullo sfondo. Nella scheda "Lavoro di squadra", il file ASF viene importato utilizzando l'importazione FEM.

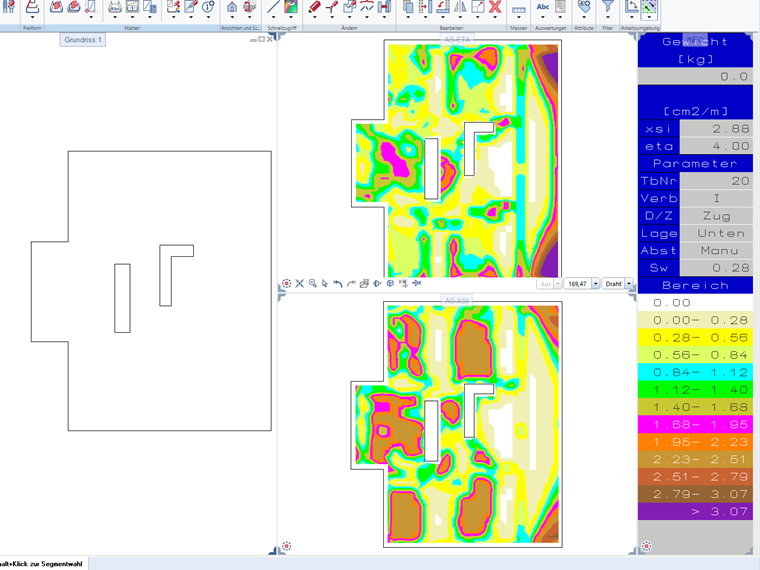

È possibile aprire il file ASF importato facendo clic sulle immagini a colori dell'armatura nella scheda "Armatura". Sulla destra, è possibile vedere due immagini di armatura colorate che rappresentano il contenuto dell'armatura dal file ASF.
Questa visualizzazione consente la creazione interattiva di armature. Se l'armatura è posizionata nella superficie, le immagini a colori dell'armatura FEA vengono modificate, il che significa che i valori dell'armatura posizionata vengono sottratti dai valori dell'armatura richiesta.
