Transferência de resultados do RFEM 6 para o Allplan utilizando um ficheiro ASF

A troca de dados entre o RFEM 6 e o Allplan pode ser efetuada utilizando diferentes formatos de ficheiro. Este artigo apresenta a troca de dados da armadura de superfície determinada utilizando a interface ASF. Isto permite-lhe apresentar os valores da armadura do RFEM como curvas de nível ou imagens coloridas da armadura no Allplan.

Importação de modelos para o RFEM

Para dimensionar uma estrutura criada no Allplan, esta pode ser importada como um ficheiro IFC para o RFEM. Neste caso, também é possível exportar ficheiros de desenho selecionados do Allplan.

No texto a seguir, é dimensionada uma laje de piso. Para isso, a laje a ser dimensionada e as paredes estruturais por baixo da laje são exportadas do Allplan como ficheiro IFC. Também é possível exportar um ficheiro DXF 2D para transferir as dimensões da laje de piso como uma camada de fundo para o RFEM.

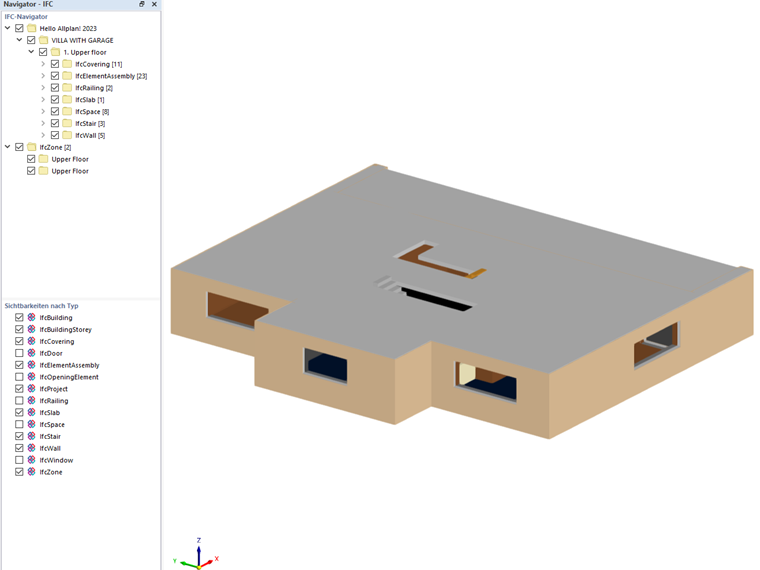

O ficheiro IFC pode ser importado para o RFEM. Após a importação, o ficheiro é exibido no visualizador IFC integrado.

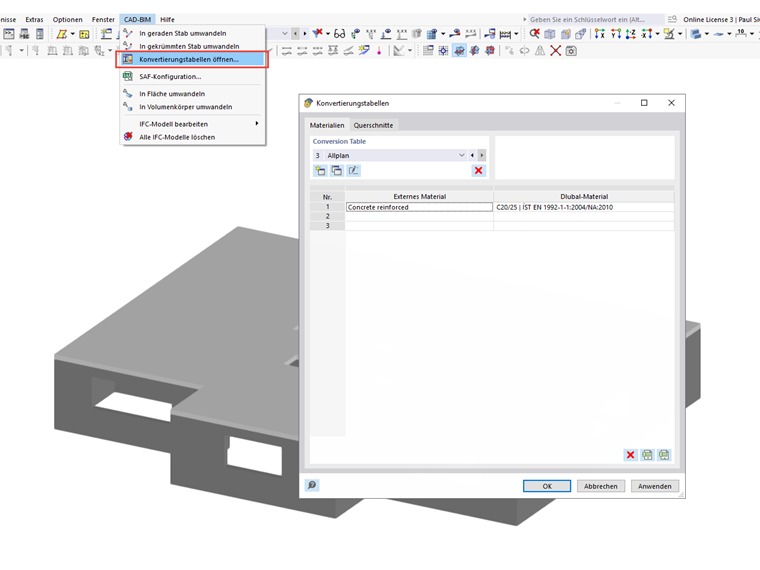

O material definido no Allplan pode ser atribuído a um material Dlubal através das tabelas de conversão (CAD BIM → Tabelas de conversão). Assim, o material atribuído é gerado automaticamente ao converter os objetos IFC. As entradas nas tabelas de conversão são definidas uma vez e podem ser importadas e exportadas para qualquer local de trabalho, se necessário.

Primeiro, deve verificar se existem objetos estruturalmente irrelevantes disponíveis no modelo IFC. Os objetos IFC que já não são necessários podem ser ocultados no navegador IFC. No modelo de exemplo, as camadas individuais da parede, tais como isolamento, espaço de ar, revestimento e escadas, estão ocultadas, uma vez que não são necessárias para o modelo estrutural. Assim, os objetos restantes da laje e de todas as paredes estruturais formam a base do modelo estrutural.
Geralmente, os programas CAD utilizam a Vista de coordenação para exportar os seus dados para um ficheiro IFC. A Vista de coordenação descreve um modelo que corresponde ao modelo sólido real subsequente na sua posição e forma. Para o cálculo, é geralmente criado um modelo estrutural constituído por barras e superfícies.
Para isso, é necessário converter os sólidos IFC em superfícies ou barras.

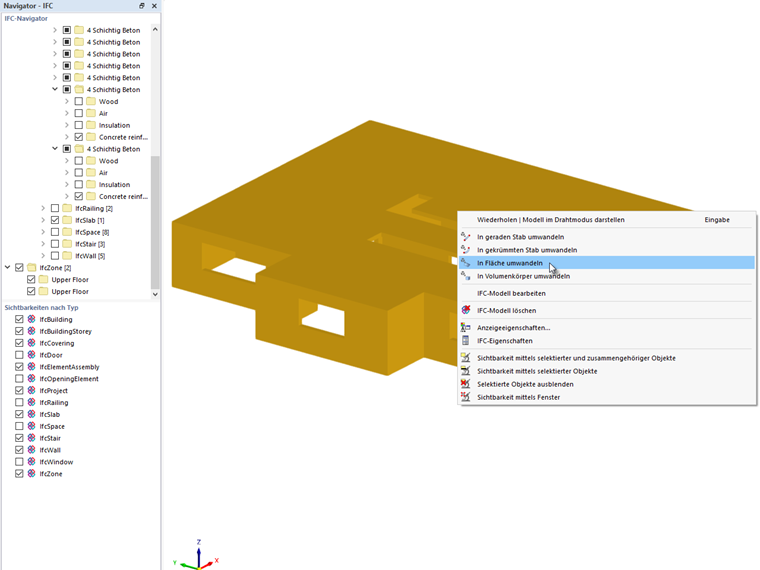

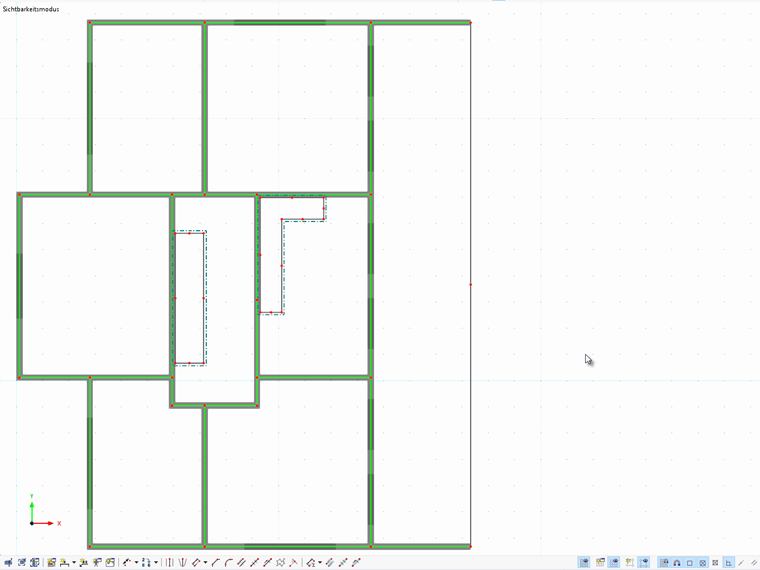

Ao converter os sólidos IFC, são criadas superfícies no eixo central dos sólidos. Isto significa que as linhas do sistema das paredes (verdes) têm de ser encurtadas ou aumentadas no modelo estrutural.

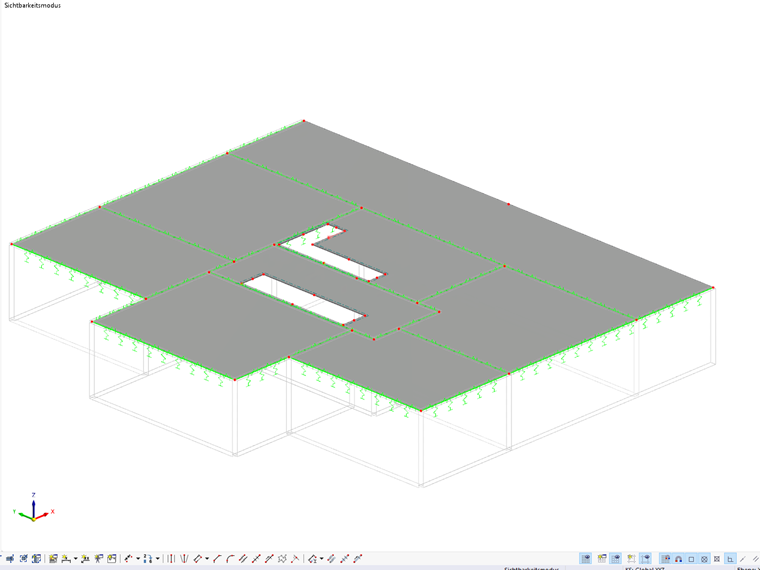

Não é necessário modelar as paredes para o dimensionamento da laje, desde que seja possível modelar o comportamento estrutural das paredes próximo da realidade. Para tal, pode utilizar o tipo de apoio "Rigidez através de parede fictícia". A laje de piso está apoiada nas linhas do sistema das paredes.

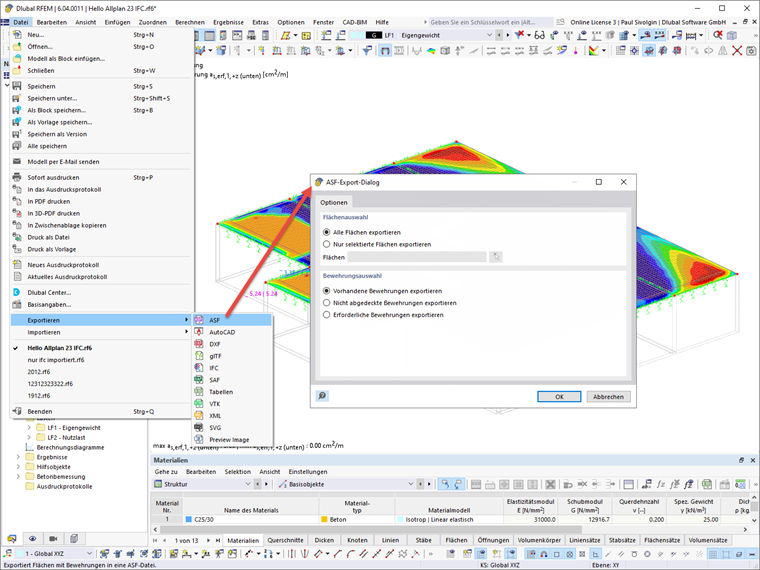

De seguida, pode carregar e dimensionar a laje de piso. Para importar os resultados da armadura do RFEM para o Allplan, pode utilizar a exportação ASF. É possível exportar os resultados de uma ou mais superfícies como um ficheiro ASF. Também é possível exportar os valores para a armadura existente, não coberta ou necessária.

Transferência de resultados para o Allplan

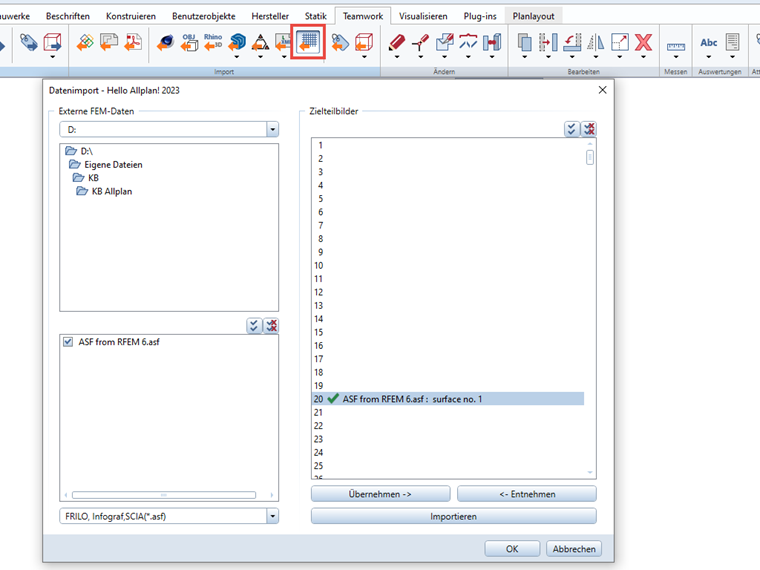

O ficheiro ASF exportado do RFEM pode ser importado para o Allplan. Os resultados são importados através da importação de dados de elementos finitos no Allplan. Antes de iniciar a importação, selecione um ficheiro de desenho ativo da armadura. O ficheiro de desenho da laje pode permanecer ativo em segundo plano. No separador "Trabalho em equipa", o ficheiro ASF é importado através do FEM Importar.

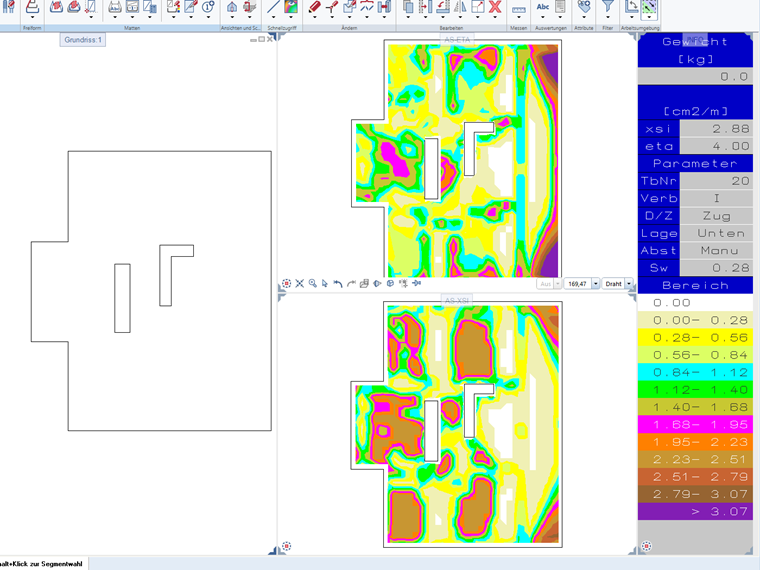

O ficheiro ASF importado pode ser aberto clicando nas imagens coloridas da armadura no separador "Armadura". À direita, é possível ver as duas imagens coloridas da armadura que representam o conteúdo da armadura do ficheiro ASF.

Esta visualização permite a criação interativa de armaduras. Ao ser colocada armadura na superfície, as imagens de cores de MEF da armadura são ajustadas, isto é, os valores da armadura colocada são subtraídos dos valores da armadura necessária.
