В начале расчета железобетонных стен или потолков, как правило, точно не известно, сколько арматуры потребуется на поверхностях. После выполнения первого расчетного прогона, с учетом предварительно оцененной площади армирования или основного количества арматуры, второй шаг - это приведение существующего армирования поверхности в соответствие с рассчитанной требуемой площадью армирования. Вывод результатов для открытой области арматуры очень полезен. Площадь армирования определяется либо путем настройки основной арматуры, либо путем размещения дополнительной арматуры. Затем запускается второй расчет, с учетом скорректированной площади армирования и выполняются расчеты. Также возможен случай, когда внутреннее плечо уменьшится из-за дополнительно заданного армирования поверхности, а требуемое количество арматуры возрастет. Это требует дальнейшей настройки арматуры и повторному расчету железобетона.
Благодаря функции автоматического процесса расчета для нахождения подходящего армирования поверхности, программа отменяет ранее описанные шаги, необходимые для настройки арматуры. Требуемые корректировки количества арматуры вносятся автоматически в соответствии с заданиями пользователя. Для покрытия требуемой арматуры, можно, например, создать существующую основную арматуру или автоматически создать дополнительную арматуру в требуемых местах. Далее будет описано диалоговое окно ввода и на различных примерах показаны возможные применения.
Определение расчетных параметров

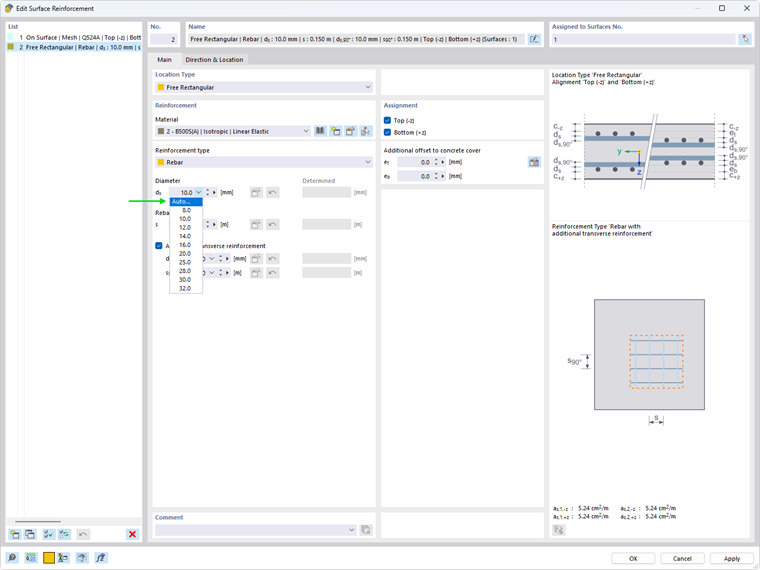

В диалоговом окне «Армирование поверхности» затем можно найти в поле списка запись «Автоматически...» для диаметра арматуры и шага арматуры для настройки автоматического расчета.

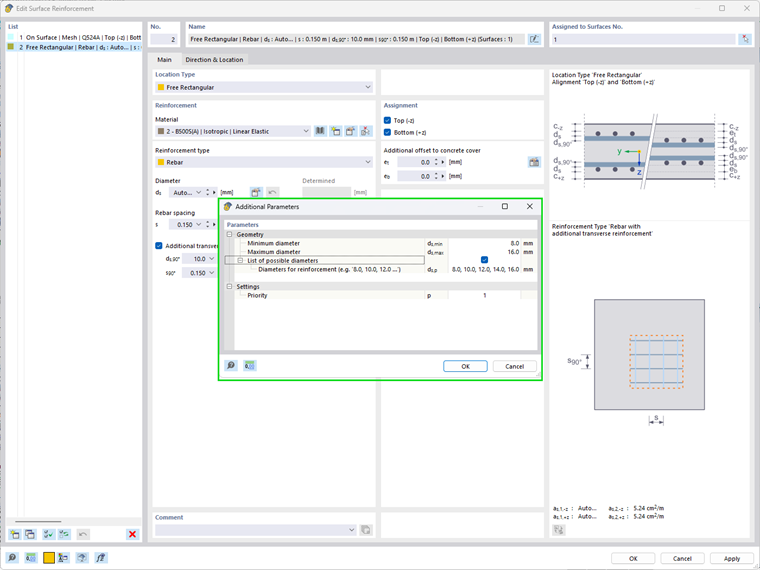

В зависимости от направления армирования, функция расчета может быть использована либо для диаметра арматурного стержня, либо для шага арматурных стержней. При выборе возможности «Автоматически ...», диалоговое окно для ввода дополнительных параметров расчета откроется автоматически. а также верхние и нижние предельные значения. Выборочно, Вы также можете определить список допустимых значений. Таким образом, можно гарантировать, что, например, для диаметров арматуры используются только диаметры из доступной программы доставки.

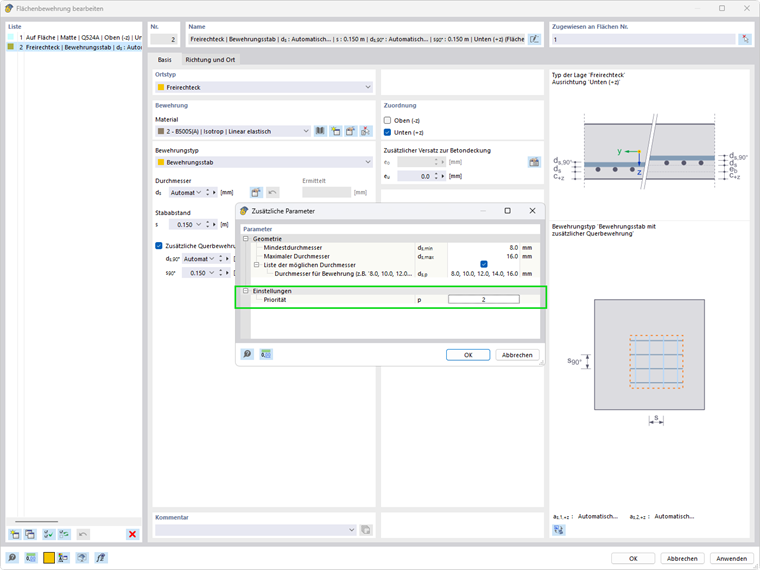

Кроме того, приоритет можно использовать для управления ранжированием арматуры в расчетной функции. В ходе расчета вся арматура с приоритетом 1 используется в первом расчете, и программа пытается покрыть разницу между требуемой и подобранной площадью арматуры (непокрытая площадь арматуры). Если не удается достичь разности армирования с заданными расчетными параметрами, вставляется максимально возможное количество арматуры и расчет железобетонных конструкций начинается снова. В результате получилась новая «открытая арматура». Теперь попробуем покрыть оставшуюся арматуру площадями армирования с приоритетом расчета 2. Данный процесс расчета выполняется до тех пор, пока либо полностью не будет покрыта арматура, либо не будет достигнут высший приоритет расчета. Ограничение количества арматуры можно выполнить с помощью приоритета расчета.
Пример применения

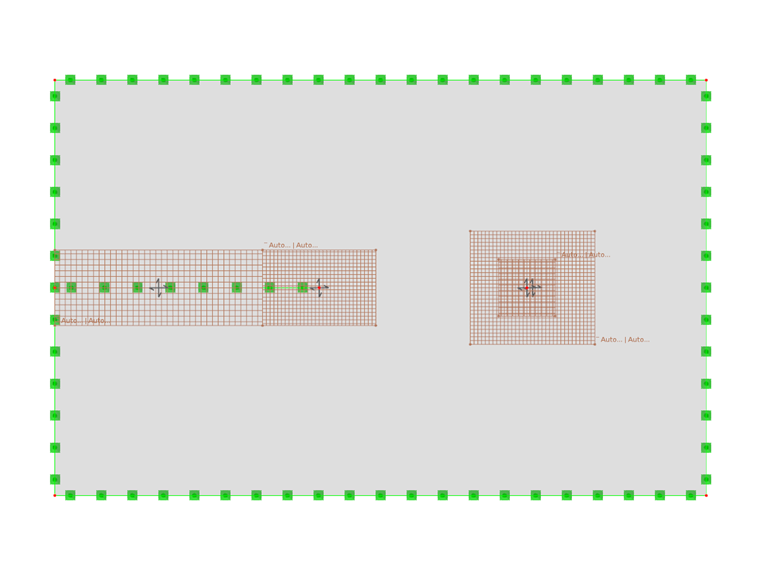

Применение автоматического расчета арматуры, применяемого для армирования поверхности, показано ниже на примере плиты перекрытия. Задание программы' состоит в том, чтобы с помощью функции автоматического расчета автоматически определить количество арматуры (диаметр арматуры) верхней дополнительной арматуры над внутренней стеной и внутренней колонной. «Произвольное прямоугольное армирование» задается над площадями колонн, и функция расчета активируется с учетом возможных диаметров арматурных стержней от 8 до 16 мм. Второе армирование поверхности с приоритетом 2 размещается над внутренней колонной. Таким образом, при необходимости, определяется ограниченная арматура.
В таблицах и графике армирование поверхности отображается с указанием «Автоматически...», если расчет еще не начат. Это означает, что вы можете быстро увидеть, к какой области арматуры была придана расчётная функция.

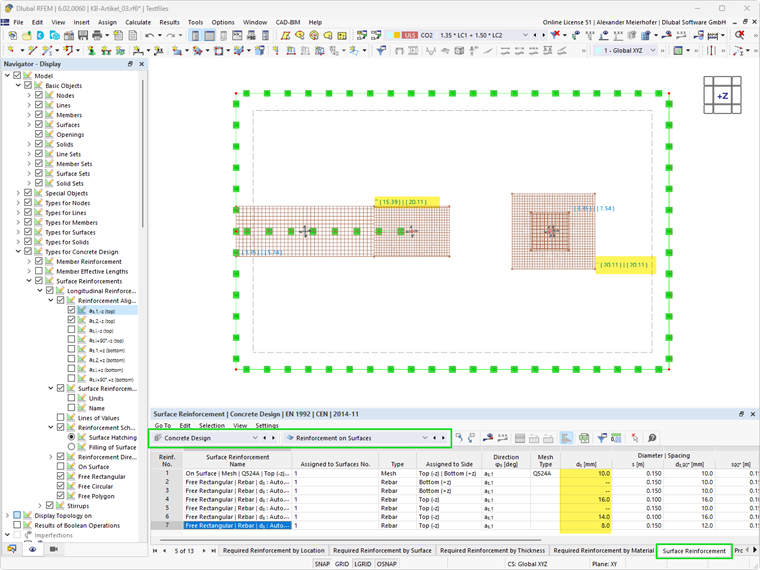

После выполнения проверки расчета бетона и процесса проектирования, найденные диаметры арматурных стержней или расстояния между стержнями отображаются в таблице результатов «Армирование поверхности» в аддоне «Расчёт железобетонных конструкций». Направления армирования, которые не требуются, показаны в таблице результатов как «--».

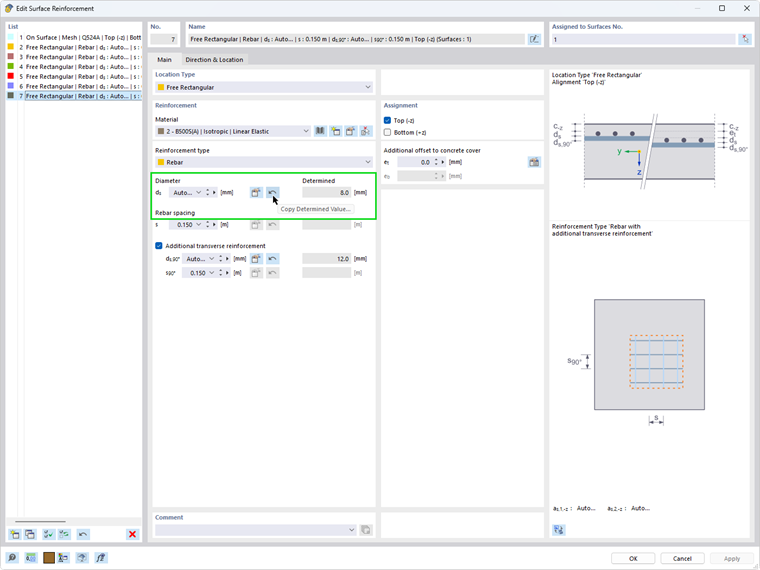

В графическом изображении армирования поверхности, определенные в процессе расчета площади армирования, также показаны в скобках. Диаметры/шаги арматурных стержней, определенные в процессе расчета, также показаны в диалоговом окне Армирование поверхности. Здесь также можно принять определенные диаметры арматуры в качестве исходных данных и выполнить расчет армирования поверхности.

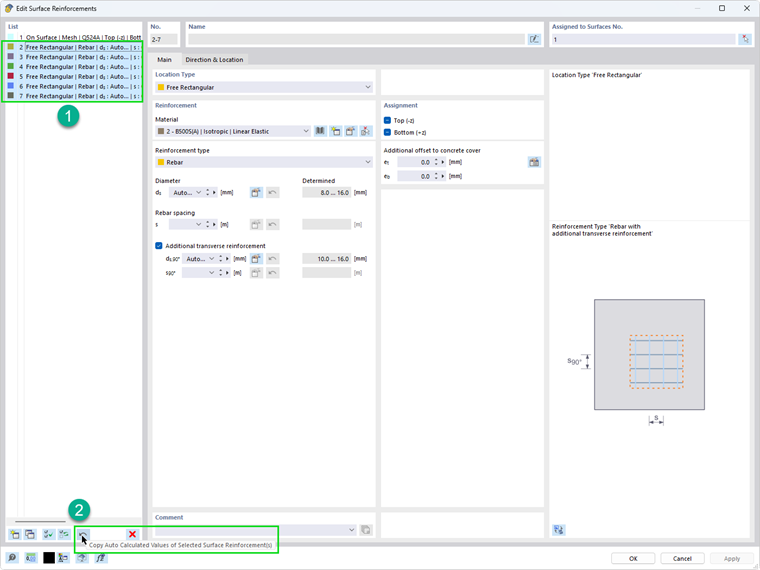

Диаметры/шаги арматурных стержней, определенные программой, могут быть переданы за один раз в поля ввода для множественного выбора или для всей арматуры поверхности.

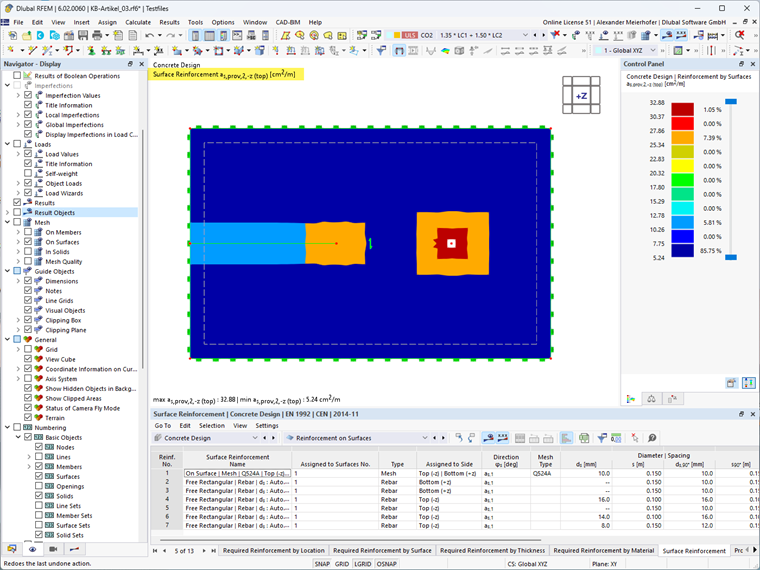

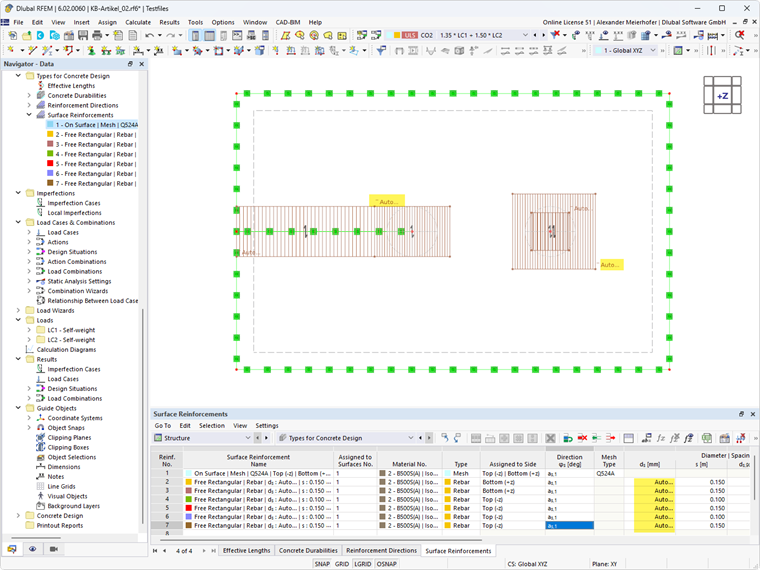

На следующем рисунке показано автоматически рассчитанное количество арматуры. Здесь мы видим очень хорошо градуированное армирование, вынесенное над внутренней колонной.
Резюме
Автоматический расчет подобранной арматуры поверхности значительно облегчает ввод или определение арматуры поверхности. С помощью этой функции программа автоматически определяет требуемые диаметры арматурных стержней или шаг площади армирования в зависимости от площади армирования без покрытия.
