Processo di calcolo automatico dell'armatura di superficie esistente

Articolo tecnico sul tema Analisi strutturale con Dlubal Software

  • Knowledge Base

Articolo tecnico

Il processo di calcolo automatico per l'armatura su area determina un'armatura su area con cui viene coperta la quantità di armatura richiesta.

Quando si avvia una verifica in cemento armato per solette o pareti, di solito non si sa esattamente quanta armatura deve essere disposta nelle superfici. Dopo aver eseguito una prima verifica considerando un'area di armatura stimata in precedenza o una quantità di armatura di base, il secondo passaggio consiste nell'adattare l'armatura di superficie esistente all'area di armatura necessaria calcolata. L'output dei risultati per l'area di armatura scoperta è molto utile. L'area di armatura viene modificata regolando l'armatura di base o disponendo l'armatura aggiuntiva. Viene quindi avviata una seconda esecuzione di calcolo considerando l'area di armatura modificata e vengono eseguite le verifiche di progetto. Può darsi che il braccio di leva interno sia ridotto a causa delle armature della superficie ulteriormente definite e che la quantità di armatura necessaria aumenti. Ciò richiede un'ulteriore regolazione dell'armatura e la verifica del cemento armato deve essere eseguita di nuovo.

Con la funzione per il processo di calcolo automatico per trovare l'armatura di superficie appropriata, il programma elimina i passaggi precedentemente descritti necessari per la regolazione dell'armatura. Le modifiche richieste alla quantità di armatura vengono eseguite automaticamente secondo le specifiche dell'utente. Per coprire l'armatura richiesta, ad esempio, è possibile generare l'armatura di base esistente, oppure l'armatura aggiuntiva può essere generata anche automaticamente nelle posizioni richieste. Di seguito, viene descritta la finestra di dialogo di input e le possibili applicazioni sono mostrate utilizzando vari esempi.

Definizione dei parametri di progetto

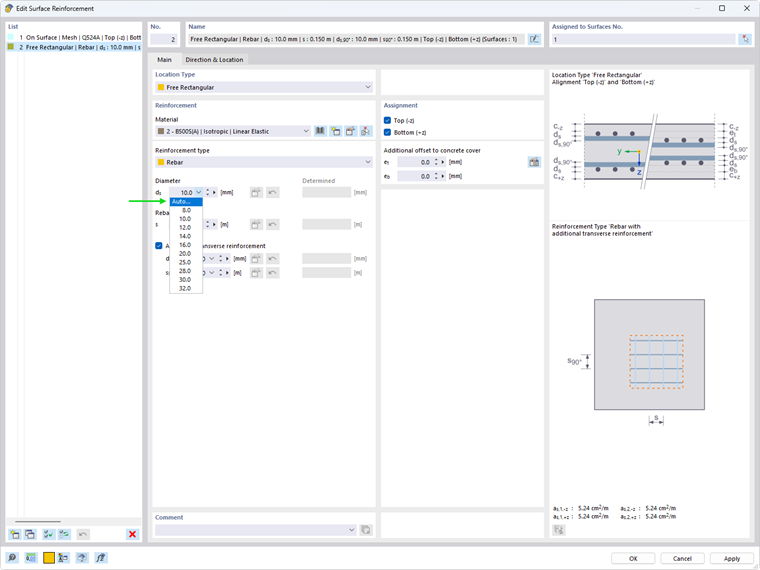

Nella finestra di dialogo "Armatura della superficie", è possibile trovare la voce "Auto..." nella casella di riepilogo per il diametro dell'armatura e la spaziatura per l'impostazione del processo di verifica automatica.

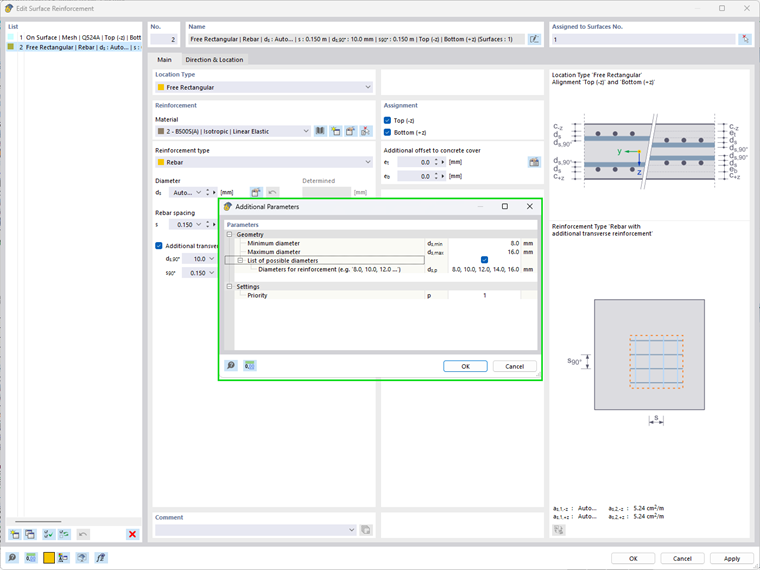

A seconda della direzione dell'armatura, la funzione di verifica può essere utilizzata per il diametro delle barre o per la spaziatura delle barre. Se si seleziona l'opzione "Auto ...", si aprirà automaticamente una finestra di dialogo di immissione per ulteriori parametri di progetto. I valori limite superiore e inferiore sono specificati. Facoltativamente, è anche possibile specificare una lista dei valori consentiti. In questo modo, si può garantire, ad esempio, per i diametri delle barre di armatura che vengono utilizzati solo i diametri del programma di consegna disponibile.

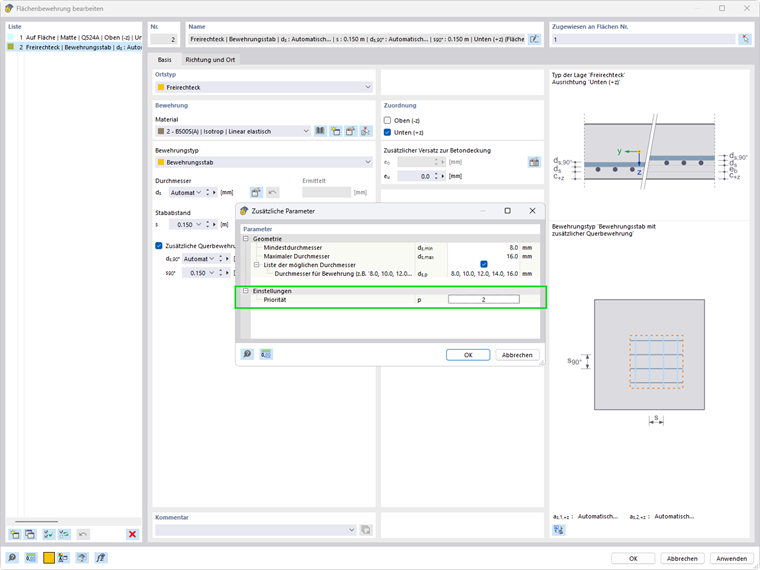

Inoltre, la priorità può essere utilizzata per controllare la classificazione dell'armatura nella funzione di verifica. Nel corso del processo di calcolo, tutte le armature di priorità 1 vengono utilizzate nella prima esecuzione di calcolo e il programma cerca di coprire la differenza tra l'area di armatura richiesta e quella prevista (area di armatura scoperta). Se non è possibile ottenere la differenza di armatura con i parametri di progetto specificati, viene inserita la quantità massima possibile di armatura e il calcolo della verifica del calcestruzzo armato viene riavviato. Ciò si traduce in una nuova "armatura scoperta". Si tenta ora di coprire l'armatura rimanente con le aree di armatura con priorità di calcolo 2. Questo processo di progettazione viene eseguito fino a quando l'armatura non è stata completamente coperta o non è stata raggiunta la massima priorità di progettazione. Utilizzando la priorità di calcolo, è possibile una riduzione della quantità di armatura.

Esempio di applicazione

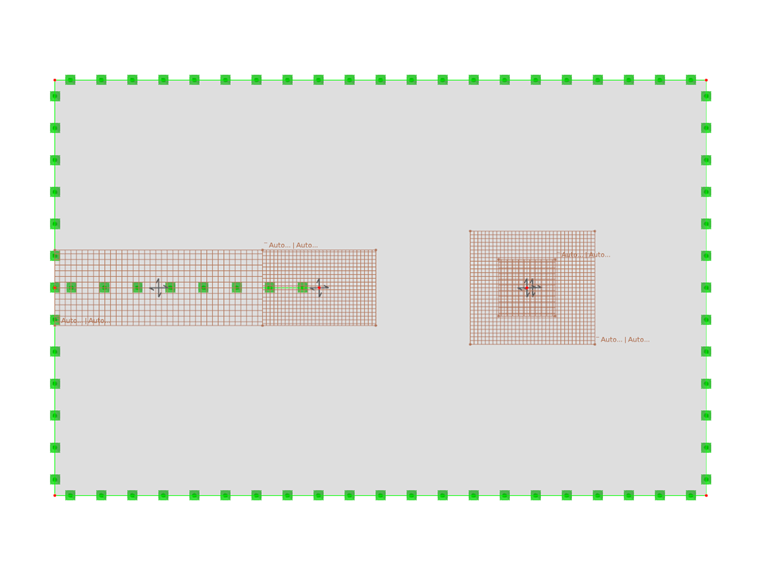

L'applicazione del processo di calcolo automatico dell'armatura utilizzato per le armature delle superfici è mostrata di seguito su una soletta. Il compito del programma è trovare automaticamente la quantità di armatura (diametro dell'armatura) dell'armatura aggiuntiva superiore sopra la parete interna e il pilastro interno utilizzando la funzione di verifica automatica. Una "Armatura rettangolare libera" è definita sopra le aree del pilastro e la funzione di calcolo è attivata considerando possibili diametri delle barre da 8 a 16 mm. Una seconda armatura di superficie con priorità di calcolo 2 è posizionata sopra il pilastro interno. In questo modo, se necessario, viene determinata un'armatura ridotta.

Nelle tabelle e nei grafici, l'armatura della superficie viene visualizzata con l'indicazione "Auto..." fino a quando il calcolo non è ancora stato avviato. Ciò significa che è possibile vedere rapidamente a quale area di armatura è stata assegnata la funzione di calcolo.

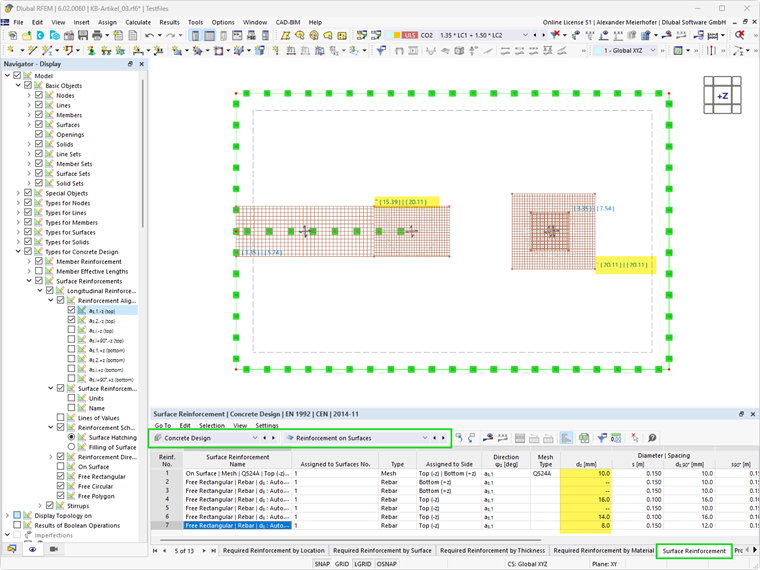

Dopo aver eseguito la verifica del calcestruzzo, i diametri delle barre di armatura o le spaziature trovate vengono visualizzati nella tabella dei risultati "Armatura delle superfici" nell'add-on Verifica calcestruzzo. Le direzioni dell'armatura che non sono necessarie sono mostrate da "--" nella tabella dei risultati.

Nella visualizzazione grafica dell'armatura della superficie, anche le aree di armatura determinate dal processo di calcolo sono mostrate tra parentesi. I diametri/spaziature delle barre determinati nel processo di calcolo sono mostrati anche nella finestra di dialogo Armatura delle superfici. Qui, è anche possibile accettare i diametri delle barre di armatura determinati come input e completare il processo di calcolo per l'armatura della superficie.

I diametri/spaziature delle barre determinati dal programma possono anche essere trasferiti in una volta sola ai campi di input per la selezione multipla o per tutte le armature di superficie.

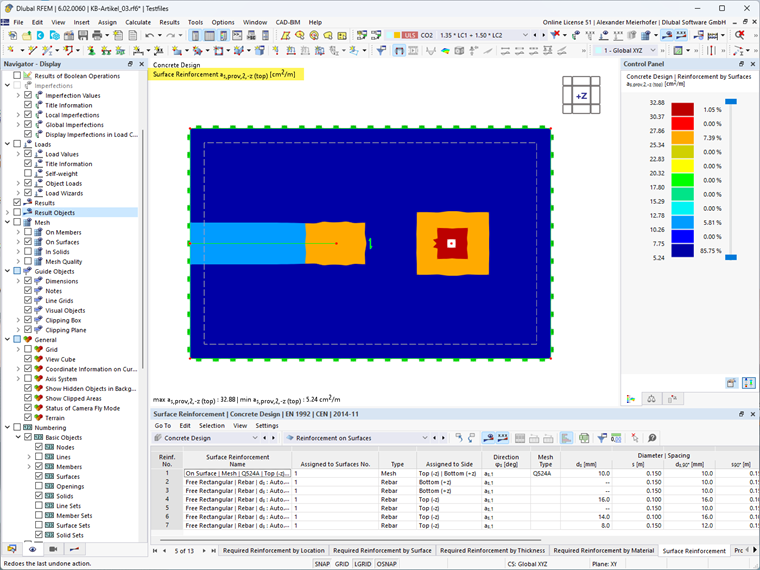

Nell'immagine seguente, la quantità di armatura calcolata automaticamente è mostrata graficamente. L'armatura graduata eseguita sopra il pilastro interno può essere vista molto chiaramente qui.

Riepilogo

Il processo di calcolo automatico dell'armatura di superficie fornita rende molto più facile l'immissione o la definizione di un'armatura di superficie. Grazie a questa funzione, il programma determina automaticamente i diametri delle barre di armatura richiesti o la spaziatura dell'area di armatura a seconda dell'area di armatura scoperta.

Autore

Dipl.-Ing. (FH) Alexander Meierhofer

Dipl.-Ing. (FH) Alexander Meierhofer

Responsabile dell'ingegneria dei prodotti Calcestruzzo e assistenza clienti

Il Sig. Meierhofer è il capo dello sviluppo dei programmi per strutture in calcestruzzo ed è disponibile per il team di assistenza clienti nel caso di domande relative alla progettazione di cemento armato e precompresso.
