Proceso de diseño automático de la armadura de piel existente

Artículo técnico sobre el tema del análisis de estructuras usando Dlubal Software

  • Base de conocimientos

Artículo técnico

El proceso de diseño automático de la armadura de piel determina una armadura de piel con la que se cubre la cantidad de armadura necesaria.

Al iniciar un cálculo de hormigón armado para techos o muros, normalmente no se sabe exactamente cuánta armadura se necesita disponer en las superficies. Después de realizar una primera ejecución del cálculo considerando un área de armadura previamente estimada o una cantidad básica de armadura, el segundo paso es adaptar la armadura de piel existente al área de armadura necesaria calculada. La salida de resultados para el área de armadura sin cubrir es muy útil. El área de la armadura se ajusta ajustando la armadura básica o disponiendo una armadura adicional. Luego se inicia una segunda ejecución del cálculo considerando el área de armadura ajustada y se realizan las comprobaciones de diseño. Es muy posible que el brazo mecánico interior se reduzca debido a las armaduras de piel definidas adicionalmente y que aumente la cantidad de armadura necesaria. Esto requiere un ajuste adicional de la armadura, y el cálculo del hormigón armado se debe realizar de nuevo.

Con la función para el proceso de diseño automático para encontrar la armadura de piel apropiada, el programa realiza los pasos descritos anteriormente necesarios para ajustarla. Los ajustes necesarios para la cantidad de armadura se realizan automáticamente según las especificaciones del usuario. Para cubrir la armadura necesaria, por ejemplo, es posible generar la armadura básica existente, o también se puede generar automáticamente una armadura adicional en las posiciones requeridas. A continuación, se describe el cuadro de diálogo de entrada y se muestran las posibles aplicaciones utilizando varios ejemplos.

Definición de parámetros de diseño

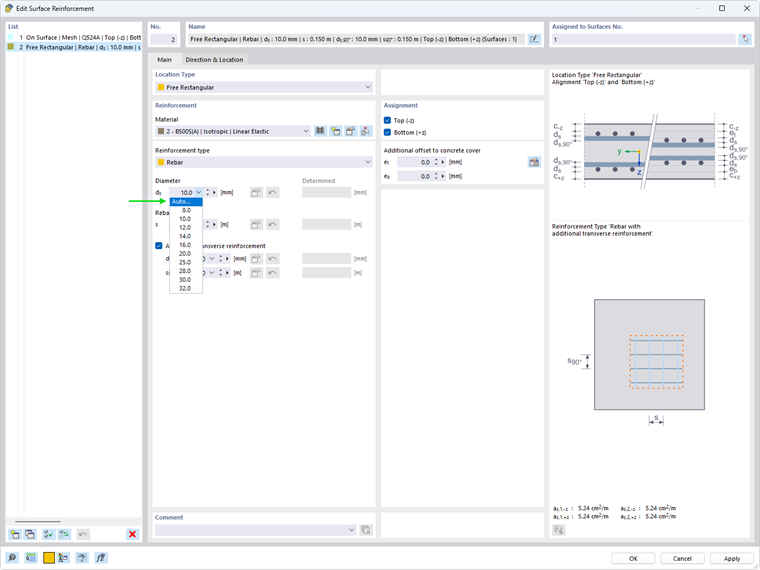

En el cuadro de diálogo "Armadura de piel", puede encontrar la entrada "Auto..." en el cuadro de lista para el diámetro de barras de armadura y la separación para configurar el proceso de cálculo automático.

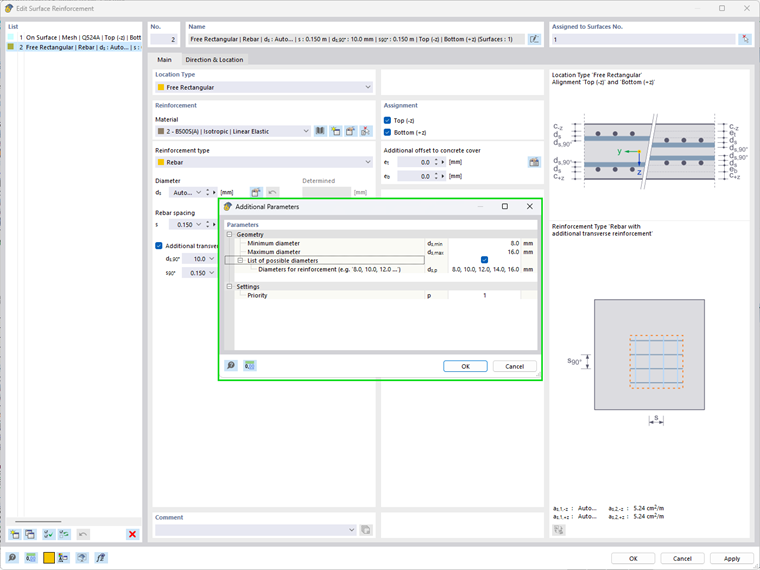

Dependiendo de la dirección de la armadura, la función de cálculo se puede usar para el diámetro de la barra de armadura o para la separación de la barras de armadura. Si selecciona la opción "Auto...", se abre automáticamente un cuadro de diálogo de entrada para parámetros de cálculo adicionales. Aquí se especifican los valores límite superior e inferior. Opcionalmente, también puede especificar una lista para los valores permitidos. De esta manera, se puede asegurar, por ejemplo, que solo se utilizan, para los diámetros de barras de armadura, los diámetros del programa de entrega disponible.

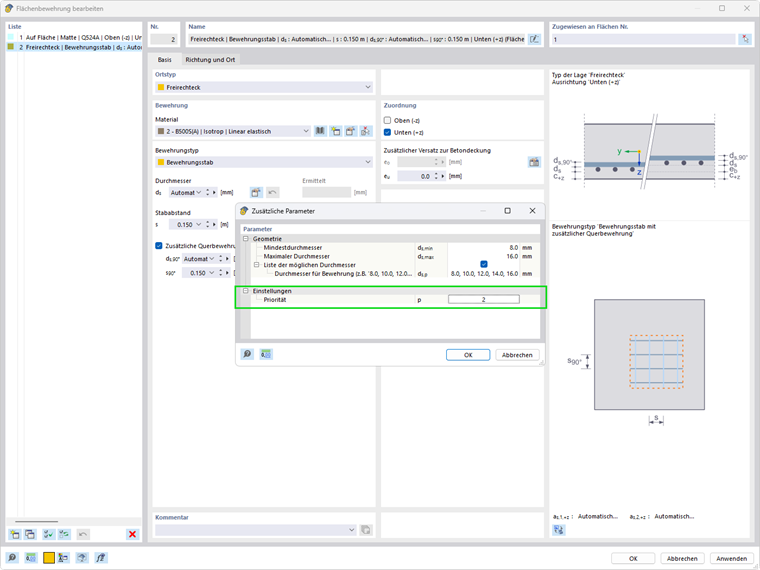

Además, la prioridad se puede usar para controlar la clasificación de la armadura en la función de cálculo. En el transcurso del proceso de cálculo, todas las armaduras de prioridad 1 se utilizan en la primera ejecución de cálculo y el programa intenta cubrir la diferencia entre el área de armadura necesaria y la existente (área de armadura sin cubrir). Si no es posible lograr la diferencia de armadura con los parámetros de cálculo especificados, se inserta la cantidad máxima posible de armadura y se reinicia el cálculo del cálculo de hormigón armado. Esto da como resultado una nueva "armadura sin cubrir". Ahora se intenta cubrir la armadura restante con las áreas de armadura de prioridad de diseño 2. Este proceso de cálculo se realiza hasta que la armadura se haya cubierto completamente o se haya alcanzado la máxima prioridad de diseño. Usando la prioridad de diseño, es posible una reducción de la cantidad de armadura.

Ejemplo de aplicación

La aplicación del proceso de cálculo automático de armaduras utilizado para armaduras de piel se muestra a continuación en una losa de forjado. La tarea del programa es encontrar automáticamente la cantidad de armadura (diámetro de la barra de armadura) de la armadura adicional superior sobre el muro interior y el pilar interior utilizando la función de cálculo automático. Se define una "Armadura rectangular libre" sobre las áreas del pilar y se activa la función de cálculo considerando posibles diámetros de barras de armadura de 8 a 16 mm. Se coloca una segunda armadura de piel de prioridad de diseño 2 sobre el pilar interior. De esta forma, si es necesario, se determina una armadura no uniforme.

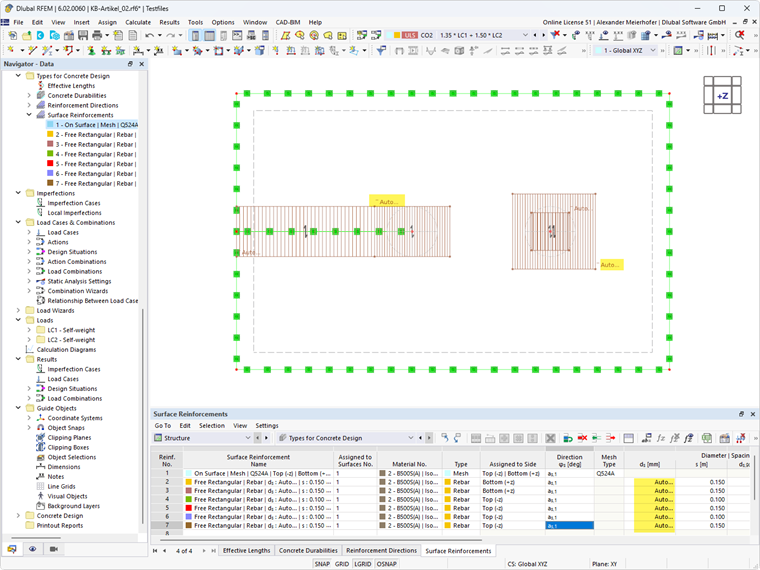

En las tablas y gráficos, la armadura de piel se muestra con una indicación "Auto..." siempre que no se haya iniciado aún el cálculo. Esto significa que puede ver rápidamente a qué área de armadura se ha asignado la función de cálculo.

Después de que se haya llevado a cabo la comprobación del cálculo de hormigón y el proceso de cálculo, los diámetros de barras de armadura o las separaciones encontradas se muestran en la tabla de resultados "Armadura de piel" en el complemento Cálculo de hormigón. Las direcciones de armadura que no se necesitan se muestran mediante "--" en la tabla de resultados.

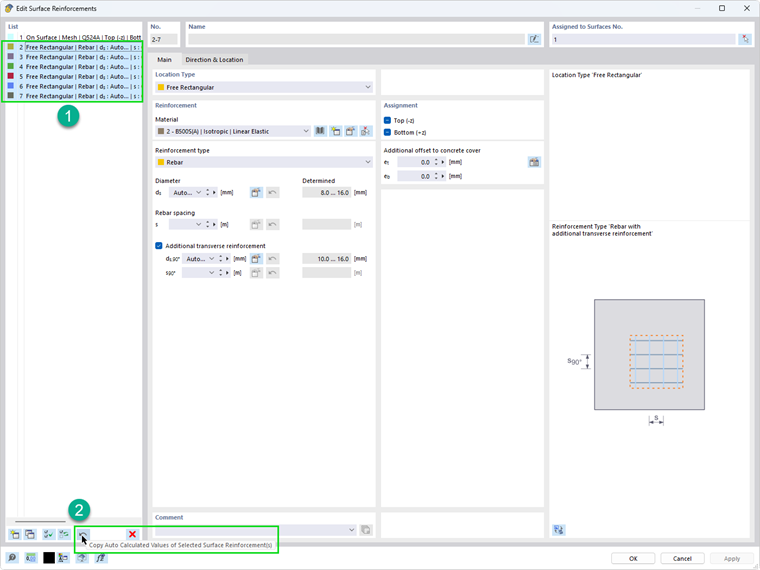

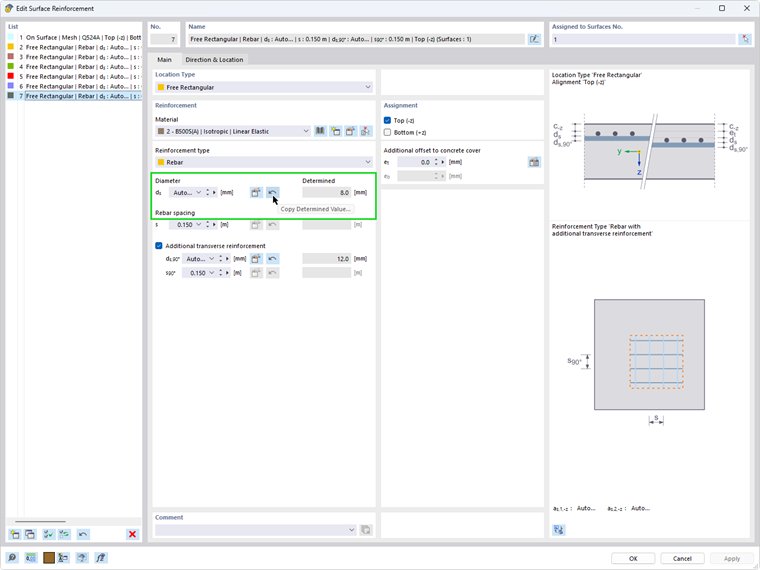

En la representación gráfica de la armadura de piel, las áreas de armadura determinadas por el proceso de cálculo también se muestran entre paréntesis. Los diámetros/separaciones de barras de armadura determinados en el proceso de cálculo también se muestran en el cuadro de diálogo Armadura de piel. Aquí, también es posible aceptar los diámetros de barras de armadura determinados como entrada de datos y completar el proceso de cálculo para la armadura de piel.

Los diámetros/separaciones de barras de armadura determinados por el programa también se pueden transferir de una vez a los campos de entrada para la selección múltiple o para todas las armaduras de piel.

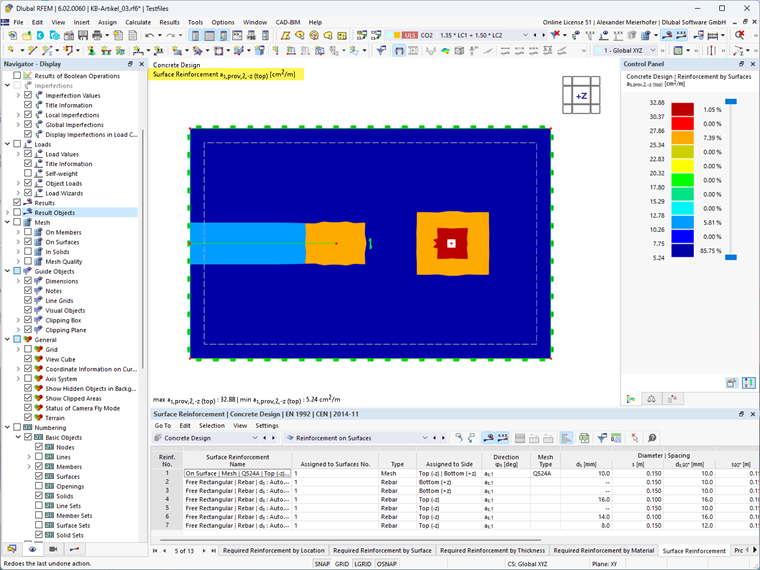

En la siguiente imagen, se muestra gráficamente la cantidad de armadura calculada automáticamente. Aquí se puede ver muy claramente la armadura graduada realizada sobre el pilar interior.

Resumen

El proceso de diseño automático de la armadura de piel proporcionada hace que sea mucho más fácil introducir o definir este tipo de armadura. Gracias a esta función, el programa determina automáticamente los diámetros de las barras de armadura necesarios o la separación del área de armadura dependiendo del área de armadura descubierta.

Autor

Dipl.-Ing. (FH) Alexander Meierhofer

Dipl.-Ing. (FH) Alexander Meierhofer

Jefe de Ingeniería de Producto Hormigón y Atención al Cliente

El Sr. Meierhofer es el líder de desarrollo de los programas para estructuras de hormigón y está disponible para el equipo de atención al cliente en el caso de las preguntas relacionadas con el diseño de hormigón armado y pretensado.
