在开始对天花板或墙体进行钢筋混凝土设计时，您通常不知道在这些面上需要布置多少钢筋。 在第一次计算之前估算的配筋面积或基本配筋量后，第二步是根据计算得出的需配筋面积调整现有面的配筋。 此外，程序还会输出未覆盖钢筋区域的计算结果。 配筋面积可以通过调整基本钢筋或额外的钢筋来调整。 然后根据调整后的钢筋面积开始第二次计算运行，并进行验算。 额外定义的面很可能会导致内力臂变短，从而导致需要的钢筋用量增加。 这需要进一步调整钢筋，并且必须重新进行钢筋混凝土设计。
使用在设计过程中自动查找合适的钢筋的功能省去了之前描述的调整钢筋的步骤。 钢筋的用量会根据用户的设置自动进行必要的调整。 为了覆盖所需的钢筋，例如可以生成现有的基本钢筋，或者也可以在需要的位置自动生成附加钢筋。 下面将介绍该输入对话框，并举例说明可能的应用。
定义设计参数
在“面配筋”对话框中，可以在钢筋直径和间距的列表栏中找到“自动...”选项，以便设置自动设计过程。

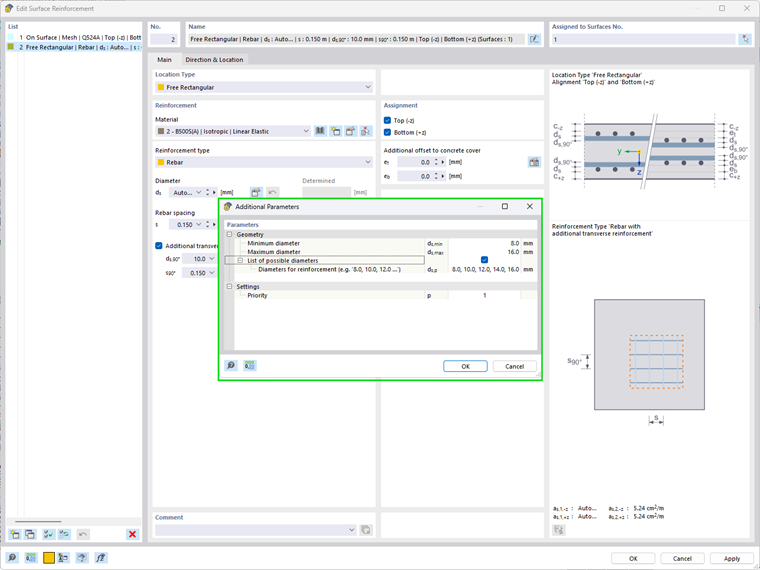

根据配筋方向，可以使用钢筋直径或间距的设计函数。 如果选择“自动...”选项，那么用于输入附加设计参数的对话框会自动打开。 指定上限值和下限值。 此外，用户也可以指定一个允许值的列表。 这样可以确保例如在排列钢筋直径时只使用现有软件中的直径。

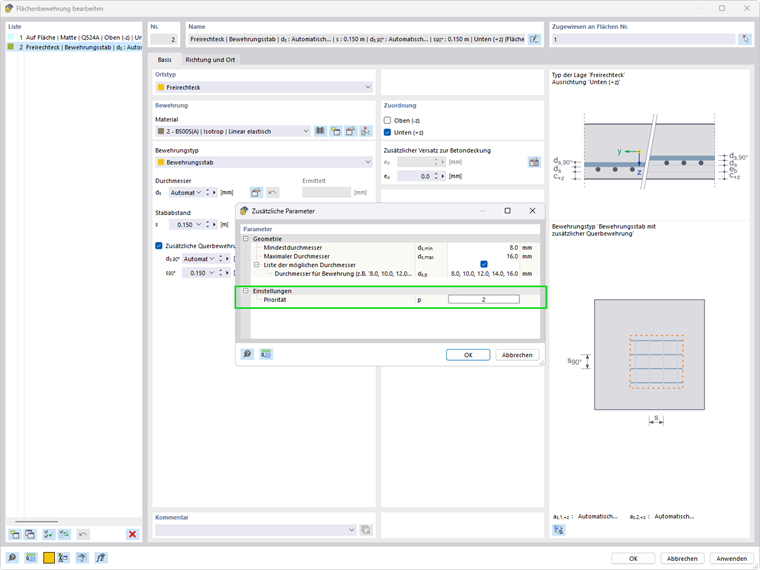

此外，还可以通过优先级来控制钢筋在计算中的优先顺序。 设计过程中，所有优先级为 1 的配筋都用于第一次计算，程序会尝试弥补所需配筋面积和实际配筋面积之间的差异（未受配筋的面积）。 如果无法达到指定设计参数的钢筋差异，则插入最大可能数量的钢筋，然后重新开始混凝土设计计算。 在该面板中会生成一个新的“未被覆盖的钢筋”。 然后尝试用设计优先级 2 的配筋区域覆盖剩余的钢筋。 计算过程一直进行到所有钢筋都被填满或达到最高设计优先级。 使用设计优先级可以减少配筋的数量。
应用示例
下面显示的是自动配筋设计过程在面配筋上的应用。 该程序的任务是使用自动设计功能自动计算内墙和内柱以上上部附加钢筋的配筋量（钢筋直径）。 在柱子区域上方定义“自由矩形配筋”，并激活考虑可能的钢筋直径在 8 到 16 mm 之间的设计功能。 设计优先级为2的第二个表面配筋布置在内柱上方。 并且必要时计算出减少的配筋面积。

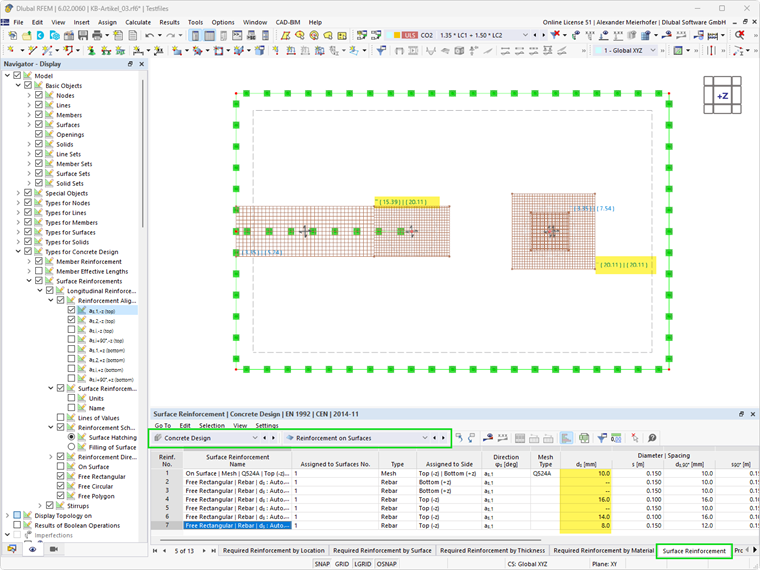

在表格和图形中，只要计算还没有开始，面的配筋就会显示为“自动...”。 这样您可以快速地看到该设计函数分配给了哪个配筋区域。
在完成混凝土设计检查和设计过程后，找到的钢筋直径或间距会显示在混凝土设计模块的“面配筋”结果表中。 不需要的配筋方向在结果表中用"--"标记。

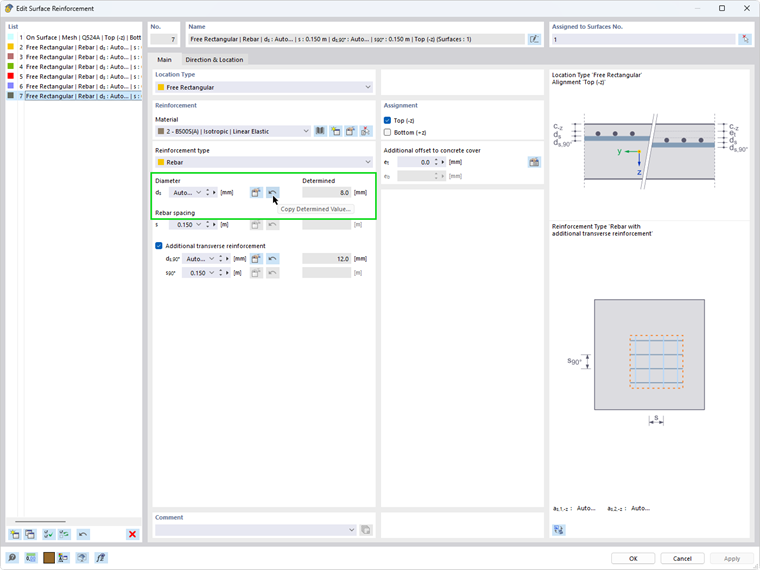

在面配筋的图形显示中，由设计过程确定的配筋面积也会显示在括号里。 在面配筋对话框中会显示在设计过程中确定的钢筋直径/间距。 在这里也可以将计算得出的钢筋直径作为输入进行输入。

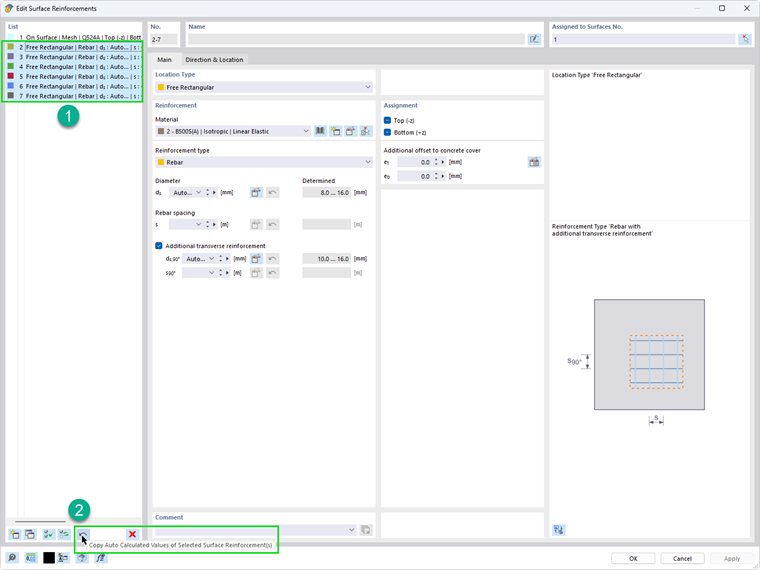

由程序计算的钢筋直径/间距可以一次导入到输入栏中，用于多选或所有面的配筋。

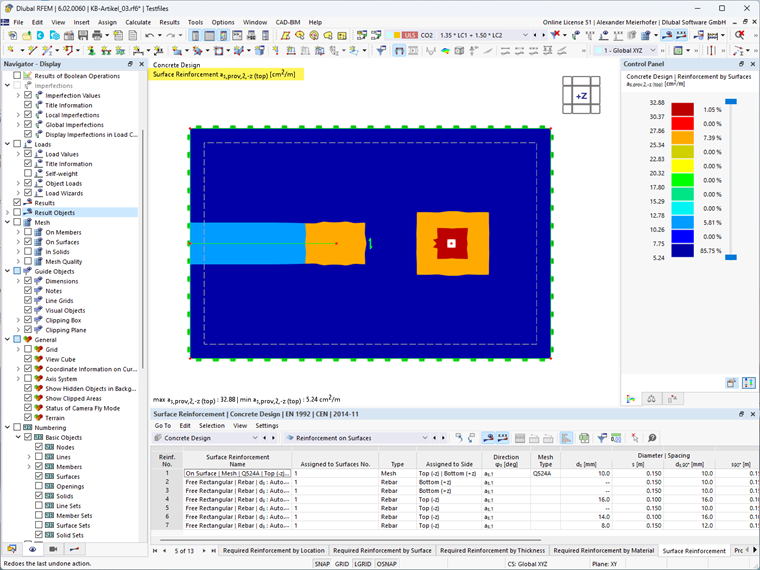

下图显示了自动设计的配筋量的图形显示。 在这里可以非常清楚地看到在内柱上方进行的分级配筋。
摘要
由于是自动计算面的配筋，所以输入面配筋和定义面配筋变得更加容易。 通过该功能，程序会根据未覆盖的钢筋区域自动确定所需的钢筋直径或加固区域的间距。
