Geralmente, ao iniciar o dimensionamento de betão armado para lajes ou paredes, não se sabe exatamente a quantidade de armadura que é necessária nas superfícies. Após realizar a primeira tentativa de dimensionamento considerando uma área de armadura previamente estimada ou uma quantidade básica de armadura, o segundo passo é adaptar a armadura de superfície existente à área de armadura necessária calculada. A saída de resultados para a área de armadura descoberta é muito útil. A área de armadura é ajustada quer ajustando a armadura base quer dispondo de uma armadura adicional. Uma segunda execução do cálculo é então iniciada considerando a área de armadura ajustada e são realizadas as verificações do dimensionamento. Pode dar-se o caso de o braço de alavanca interior ser reduzido devido às armaduras de superfície definidas adicionalmente e a quantidade de armadura necessária aumentar. Isto requer um ajuste adicional da armadura e o dimensionamento do betão armado tem de ser realizado novamente.
Com a função para o processo de dimensionamento automático encontrar a armadura de superfície apropriada, o programa inicia os passos descritos anteriormente, necessários para ajustar a armadura. Os ajustes necessários à quantidade de armadura são feitos automaticamente de acordo com as especificações do utilizador. Para cobrir a armadura necessária, é possível, por exemplo, gerar a armadura básica existente ou também pode ser gerada automaticamente armadura adicional nas localizações necessárias. A seguir, é descrita a caixa de diálogo de entrada e são apresentadas possíveis aplicações utilizando vários exemplos.
Definição dos parâmetros de dimensionamento

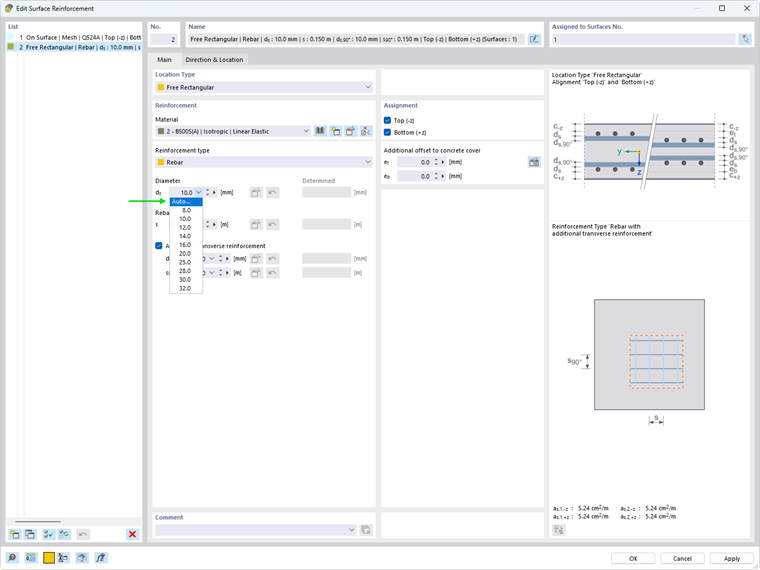

Na caixa de diálogo "Armadura de superfície", pode encontrar a entrada "Auto ..." na caixa de lista para o diâmetro dos varões e espaçamento para configurar o processo de dimensionamento automático.

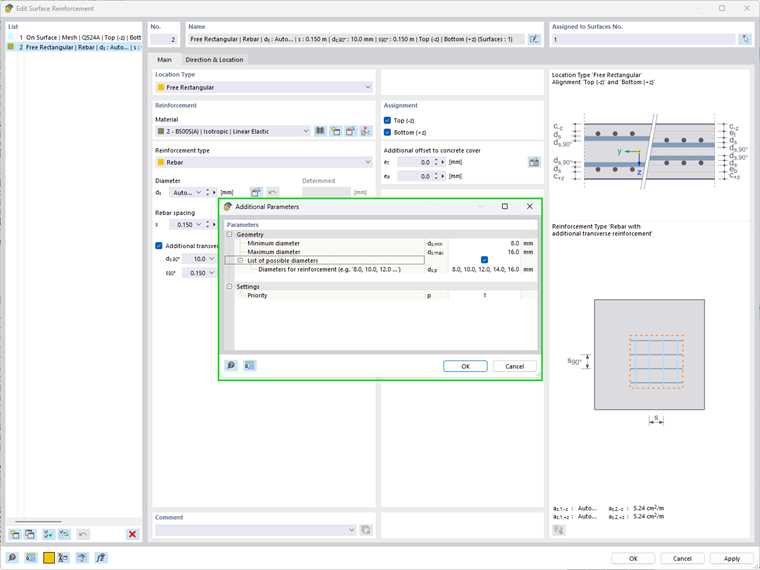

Dependendo da direção da armadura, a função de verificação pode ser utilizada para o diâmetro do varão ou para o espaçamento dos varões. Se selecionar a opção "Auto ...", abre automaticamente uma caixa de diálogo para parâmetros de dimensionamento adicionais. São especificados os valores limite superior e inferior. Opcionalmente, também pode especificar uma lista para os valores permitidos. Desta forma, pode ser garantido, por exemplo, para os diâmetros de varões em que apenas são utilizados diâmetros do programa de entrega disponível.

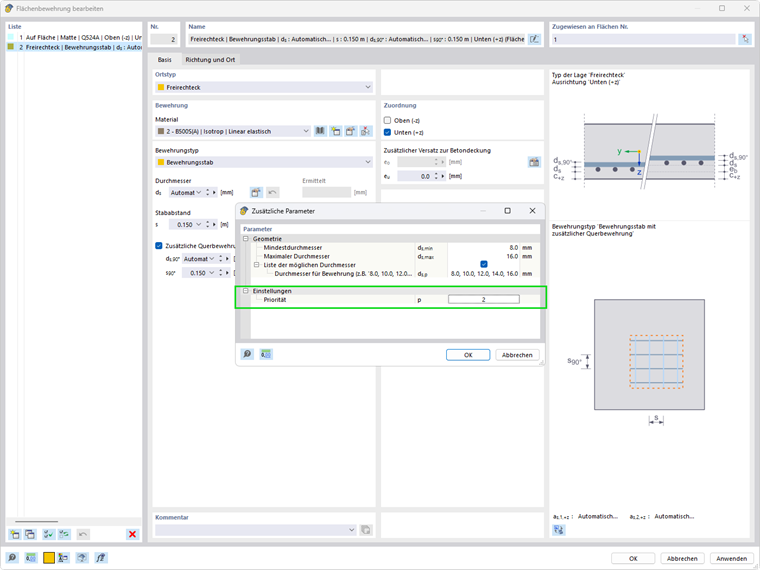

Além disso, a prioridade pode ser utilizada para controlar a classificação da armadura na função de dimensionamento. No decurso do processo de dimensionamento, todas as armaduras de prioridade 1 são utilizadas no primeiro cálculo e o programa tenta cobrir a diferença entre a área de armadura necessária e a fornecida (área de armadura descoberta). Se não for possível atingir a diferença de armadura com os parâmetros de dimensionamento especificados, é inserida a quantidade máxima possível de armadura e o cálculo do dimensionamento de betão armado é reiniciado. Isto resulta numa nova "armadura descoberta". Tentou-se agora cobrir a armadura restante com as áreas de armadura de prioridade de dimensionamento 2. Este processo de dimensionamento é realizado até que a armadura esteja completamente coberta ou até ser atingida a prioridade de dimensionamento mais alta. Utilizando a prioridade de dimensionamento, é possível uma redução da quantidade de armadura.
== Exemplo de aplicação

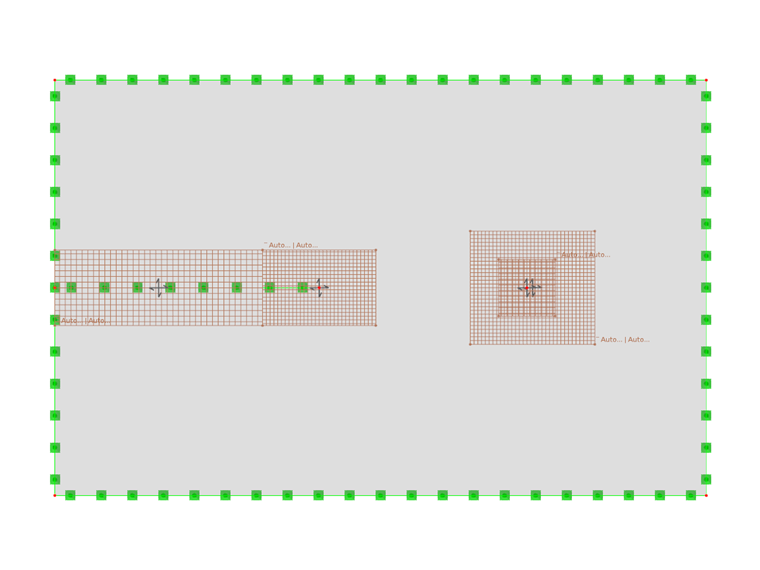

A aplicação do processo de dimensionamento automático da armadura utilizado para as armaduras de superfície é apresentado abaixo numa laje de piso. A tarefa do programa é encontrar automaticamente a quantidade de armadura (diâmetro do varão) da armadura adicional superior acima da parede interior e do pilar interior utilizando a função de dimensionamento automático. Acima das áreas dos pilares é definida uma "Armadura retangular livre" e a função de dimensionamento é ativada considerando possíveis diâmetros de varão de 8 a 16 mm. Uma segunda armadura de superfície com prioridade de dimensionamento 2 é colocada acima do pilar interior. Desta forma, é determinada uma armadura reduzida, se necessário.

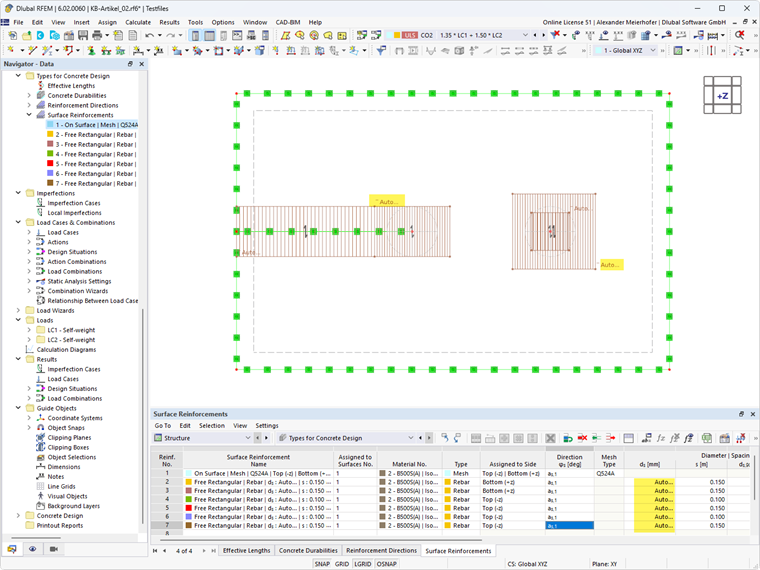

Nas tabelas e nos gráficos, a armadura de superfície é apresentada com a indicação "Auto ..." desde que o cálculo ainda não tenha sido iniciado. Isto significa que pode ver rapidamente a que área de armadura a função de dimensionamento foi atribuída.

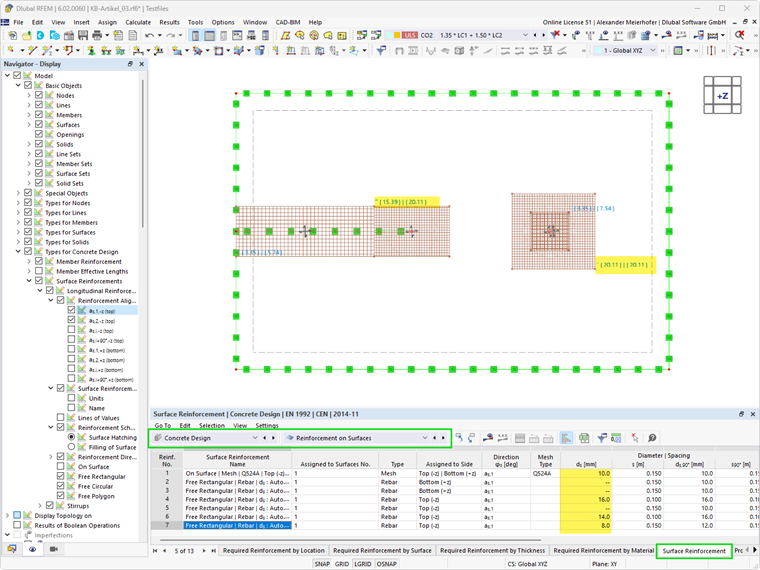

Após a realização da verificação do dimensionamento de betão e do processo de dimensionamento, os diâmetros dos varões ou os espaçamentos encontrados são apresentados na tabela de resultados "Armadura de superfície" no módulo Concrete Design. As direções de armadura que não são necessárias são apresentadas por "--" na tabela de resultados.

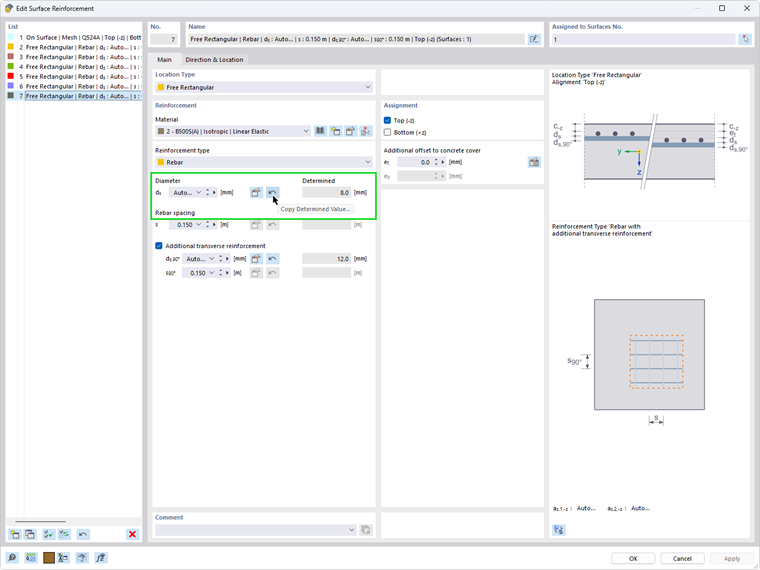

Na representação gráfica da armadura de superfície, as áreas de armadura determinadas pelo processo de dimensionamento também são apresentadas entre parênteses. Os diâmetros/espaçamentos dos varões determinados no processo de dimensionamento também são apresentados na caixa de diálogo Armadura de superfície. Aqui, também é possível aceitar os diâmetros de varão determinados como entrada e completar o processo de dimensionamento para a armadura de superfície.

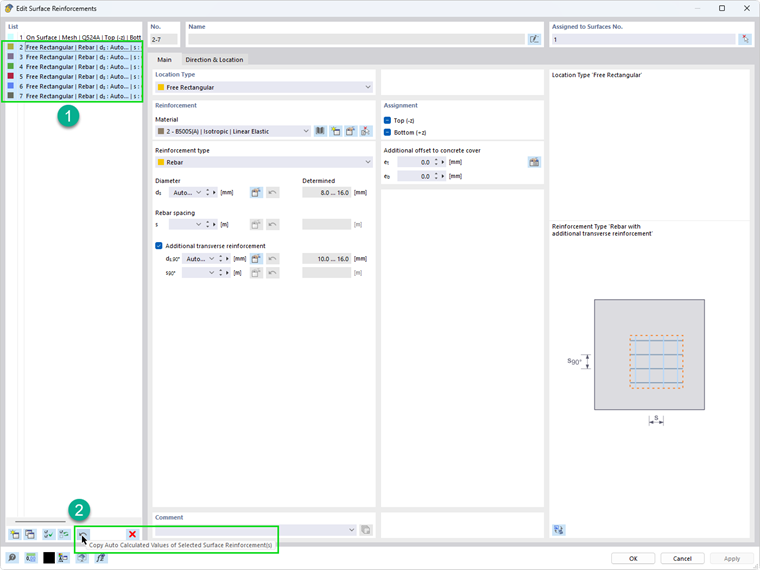

Os diâmetros/espaçamentos dos varões determinados pelo programa também podem ser transferidos de uma só vez para os campos de entrada para seleção múltipla ou para todas as armaduras de superfície.
Na imagem seguinte, é apresentada graficamente a quantidade de armadura dimensionada automaticamente. A armadura gradual que se encontra acima do pilar interior pode ser vista aqui com muita clareza.
Resumo
O processo de dimensionamento automático da armadura de superfície fornecida torna muito mais fácil introduzir ou definir uma armadura de superfície. DEvido a esta função, o programa determina automaticamente os diâmetros dos varões ou o espaçamento da área de armadura necessários em função da área de armadura a descobrir.
