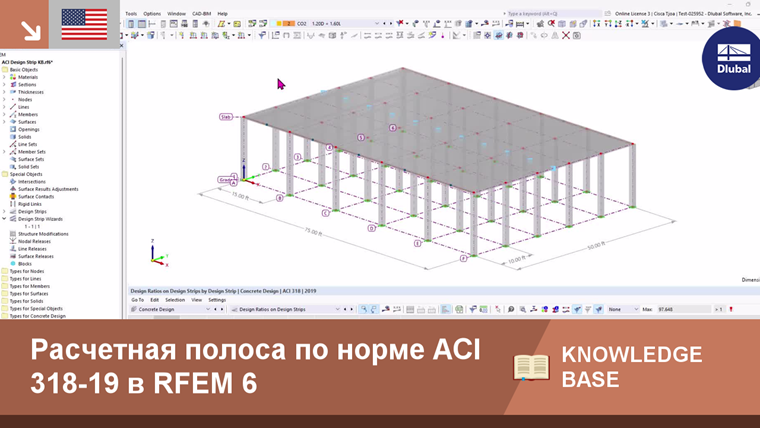

Полоса проектирования в RFEM 6
Полоса проектирования - это инструмент для автоматического создания основной результирующей балки, который интегрирует внутренние усилия из плиты. Полоса проектирования находится в папке 'Специальные объекты'. Чтобы создать новую полосу, определите тип полосы, направление армирования и ширину полосы, а затем назначьте ее линии или линии/поверхности.

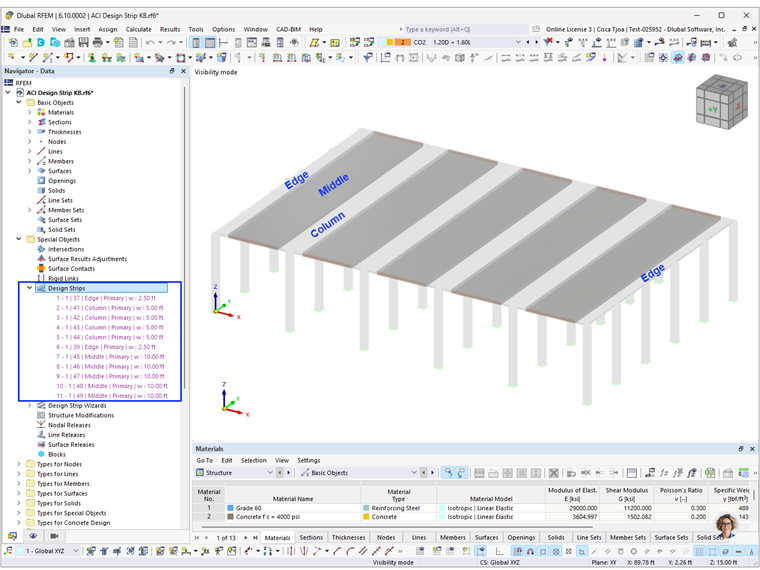

Тип полосы: • Колонна центрируется на колоннах и используется для внутренней части плиты • Середина используется для оставшейся площадки плиты между полосами колонн и ограниченной полосами колонн и/или краевыми полосами • Край используется вдоль грани большей части поверхности и эксцентрично располагается на поверхности по эксцентриситету элемента
Крутящий момент, mxy, может быть учтен, активировав опцию "Корректировать внутренний момент My из-за крутящего момента mxy". Метод Вуд-Армера используется для распределения крутящего момента в ортогональных направлениях для проектирования.

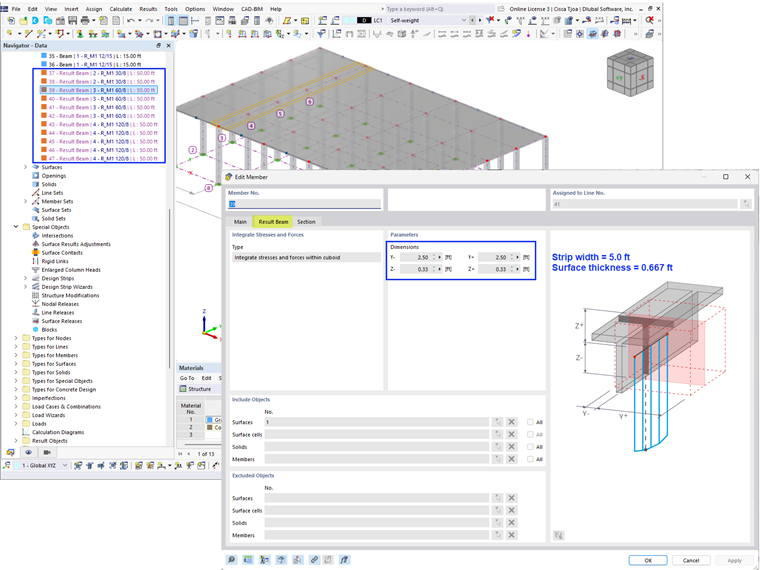

Размеры сечения результирующей балки основаны на ширине полосы (ввод пользователем) и толщине полосы (плиты).
Полосы проектирования могут быть созданы только на поверхностях с равномерной толщиной. Комплекты элементов автоматически создаются для каждой полосы проектирования и полезны для группировки нескольких элементов, которые пролегают в одном направлении одной поверхности.
Мастер полос проектирования в RFEM 6

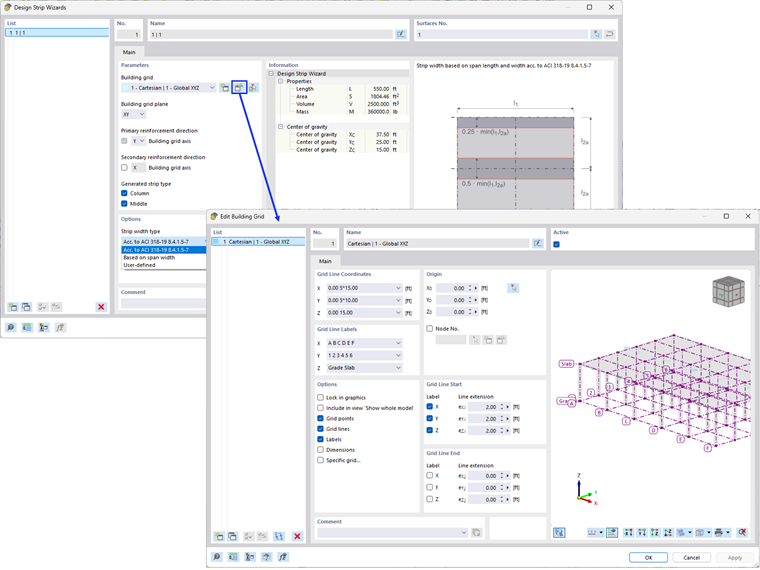

Вместо того, чтобы создавать отдельные полосы проектирования вручную, как показано выше, можно использовать Мастер полос проектирования для их автоматического создания. Сетка здания используется для определения местоположения полос колонн. Фактическое расположение колонн/опор не учитывается. Возможна только декартова сетка. Однако, полосы проектирования могут быть созданы на различных плоскостях сетки (XY, XZ, YZ) на основе настроек. Это позволяет их создавать не только на горизонтальных плитах, но и на вертикальных стенах. Полосы проектирования могут быть созданы в одном или обоих направлениях плоскости сетки.
Созданный тип полос предоставляет возможность создать только полосы Колонн (включая Край) и/или полосы Середины.
Доступны четыре различных типа ширины полосы:
• EC (на основе ширины пролета) • ACI 318-19 8.4.1.5-6 – ширина полосы колонны на каждой стороне определяется как 25% от длины или ширины пролета, в зависимости от того, что меньше. • CSA A23.3:19 • Заданная пользователем

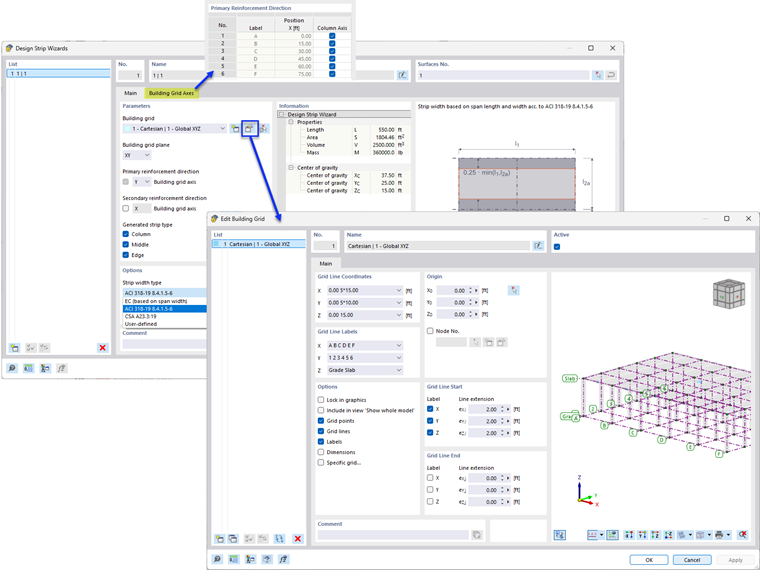

Вкладка 'Оси сетки здания' предоставляет возможность исключить определенные линии колонн, сняв флажок оси колонны.

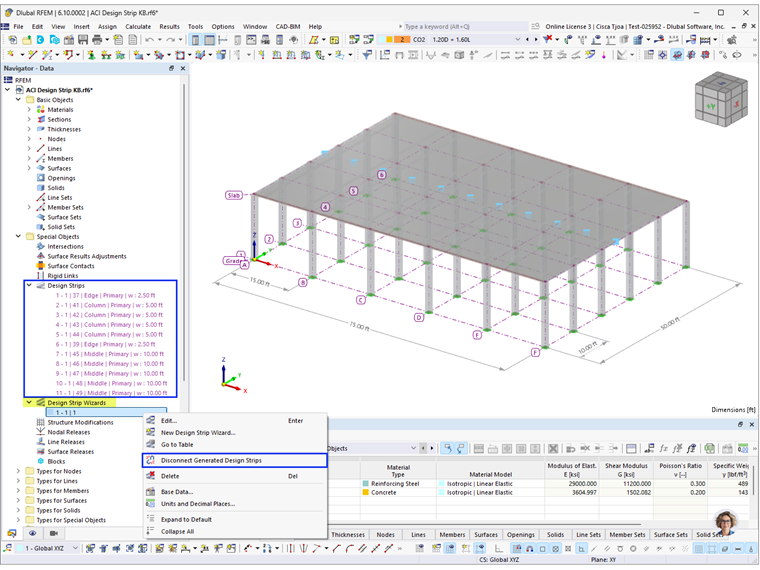

Мастер полос проектирования может автоматически создавать полосы проектирования для базовых ортогональных поверхностей. При необходимости модификаций могут быть созданы и добавлены ручные полосы проектирования на поверхность. Кроме того, созданные полосы могут быть отключены от мастера для внесения изменений или удаления по мере необходимости.
Дополнение для проектирования бетона

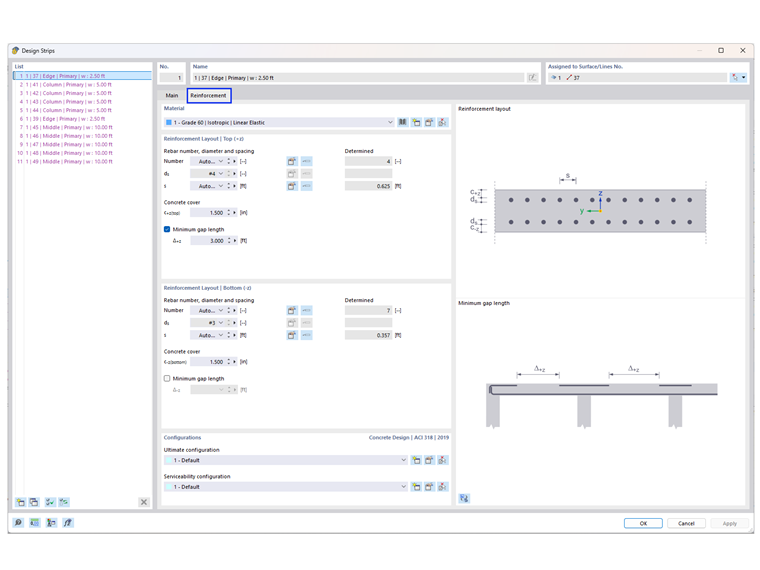

Продольное армирование полос проектирования может быть определено с помощью дополнения для проектирования бетона.
По умолчанию количество и шаг армирования настроены на автоматический расчет, и минимальная длина зазора на верхней поверхности составляет 5,0 футов. Армирование на сдвиг не доступно для полос проектирования. Если требуется хомут, его можно рассмотреть с учетом проектирования на пробой на сдвиг в RFEM 6:

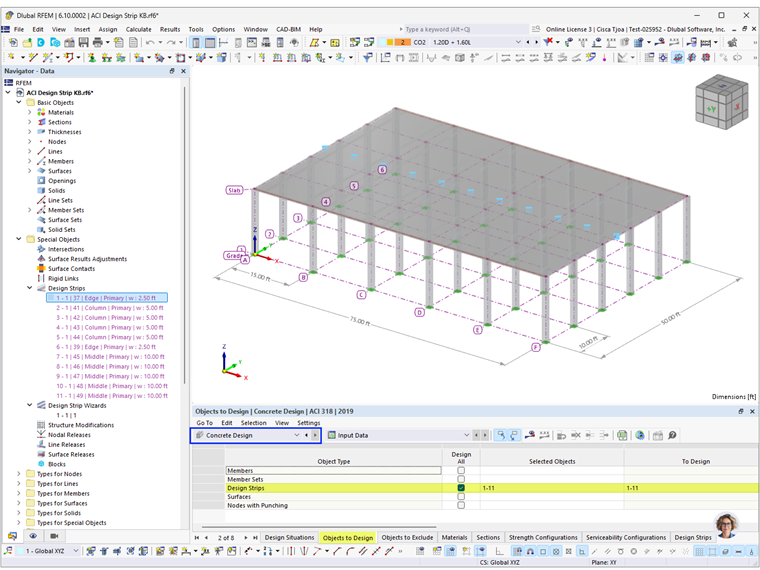

Определите необходимые полосы проектирования для проектирования на вкладке 'Объекты для проектирования'.
Результаты проектирования бетона

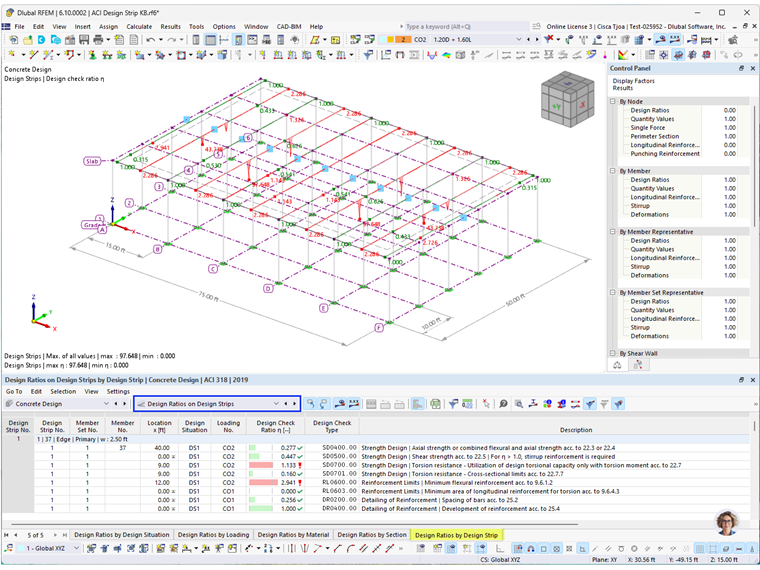

Отношения проектирования на полосах проектирования
Прочность на сдвиг в одном направлении без армирования проверяется для полос проектирования в соответствии с разделом 22.5 ACI в проверке проектирования SD0500. Проверка прочности на сдвиг в двух направлениях доступна с проектированием на пробой, указанным выше. Проверки проекта на основе поддержки конструкции и ограничений прогиба не доступны для полос проектирования. Оставшиеся проверки проектирования предоставляются и следуют аналогичной процедуре, как и проектирование элемента.

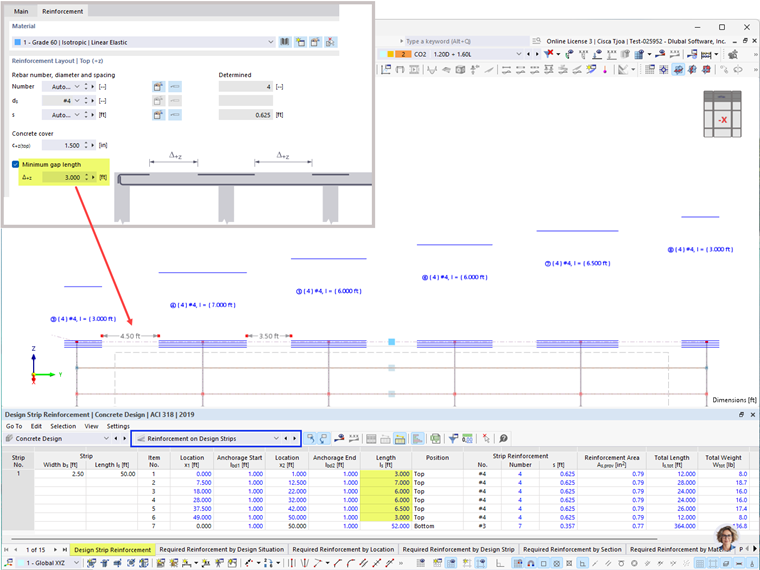

Армирование на полосах проектирования
Защелка предполагается прямолинейной с длиной 12,0 дюйма в соответствии с разделом 25.4.2.1(b) ACI 318. RFEM автоматически генерирует "сегменты" вдоль длины полосы на основе определенной минимальной длины зазора, Δz, и требуемого армирования, As,req. Длины зазоров могут различаться по длине.
Заключение
Метод полос проектирования в RFEM 6 предлагает эффективный и упрощенный подход для проектирования плит в двух направлениях в соответствии с ACI 318-19. С помощью полос проектирования создание результирующих балок и интеграция внутренних усилий автоматизированы. Мастер полос проектирования дополнительно повышает производительность, автоматически создавая полосы на ортогональных поверхностях, при этом позволяя вносить ручные изменения при необходимости. Пользователи могут определить и спроектировать продольное армирование с помощью дополнения для проектирования бетона.
