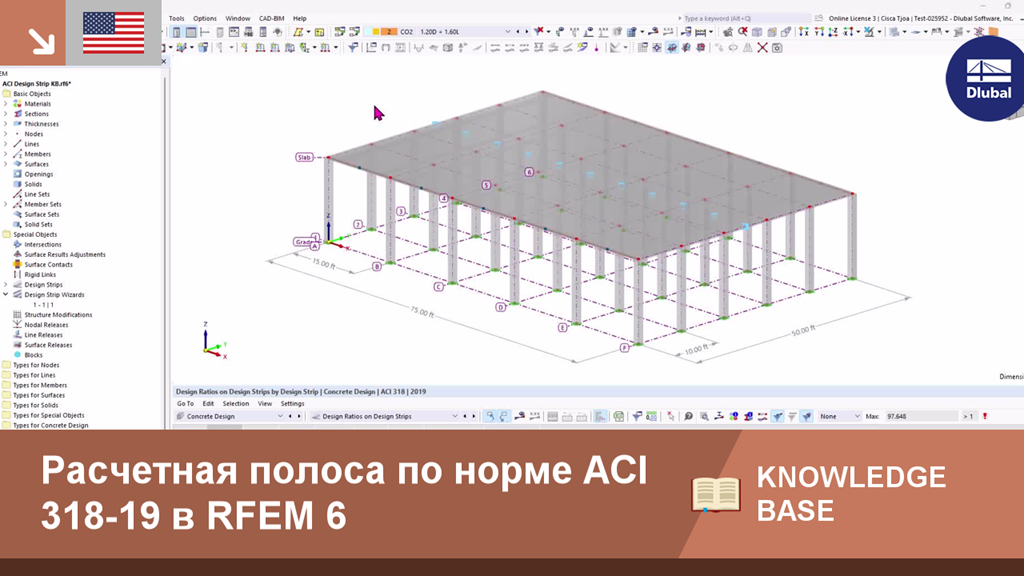

Проектные полосы, настроенные в соответствии с ACI 318-19, демонстрирующие распределение напряжений в RFEM 6 с помощью цветового градиента.

Предмет:
Расчетная полоса по норме ACI 318-19 в RFEM 6

Комментарий:
Метод расчетных полос по норме ACI 318-19, раздел 8.4.1 [1], применяется в двухосных расчетах плит для распределения/усреднения моментов и расчета арматуры плиты.

Легенда:

Расчетная полоса в RFEM 6

''Расчетная полоса'' - это ярлык для автоматического создания нижележащей результирующей балки, которая интегрирует внутренние силы от плиты. «Расчетная полоса» находится в папке «Специальные объекты». Чтобы создать новую полосу, задайте тип полосы, направление армирования и ширину полосы, а затем придайте их Линии или Линии/Поверхности.

Interface showing the process of creating new design strips, highlighting input fields and options for structural analysis and design.
1 Create New Design Strips

Тип полосы:
• ''Колонна'' центрируется на колоннах и используется для внутренней области плиты
• «Среди» - для оставшейся площади плиты между полосами колонн и ограниченной полосами колонны и/или краями
• ''Кранец'' используется вдоль '''граничных линий''' поверхности и внецентренно установлен в поверхность с эксцентриситетом стержня

Различные типы полос, используемых в расчёте конструкций, их инженерные приложения и характеристики.
2 Типы полос

Размеры сечения результирующей балки основаны на ширине полосы (вводится пользователем) и толщине плиты.

Результаты анализа, показывающие распределение напряжений вдоль строительной балки
3 Результирующая балка

Расчетные полосы могут быть созданы только на поверхностях равномерной толщины. Блоки стержней автоматически создаются для каждой расчетной полосы и полезны при группировании нескольких стержней, которые охватывают одно направление одной поверхности.

Мастер расчетных полос в RFEM 6

Вместо ручного создания отдельных расчетных полос, как показано выше, можно использовать мастер расчетных полос для их автоматического создания.
Решетка здания используется для определения расположения полос колонн. Фактическое местоположение колонн/опот не учитывается. Возможна только декартова решётка. Однако, в зависимости от настроек, можно создать расчетные полосы в разных плоскостях решетки (XY, XZ, YZ). Благодаря тому, можно их создавать не только на горизонтальных плитах, но и на вертикальных стенах. Расчетные полосы могут быть созданы в одном или обоих направлениях плоскости решетки.

''Созданный тип полосы'' предоставляет возможность генерировать только полосы ''Колонна'' (включая ''Край'') и/или ''Средние'' полосы.

В программе доступны три различных типа ширины полосы:

• по по ACI 318-19 8.4.1.5-7 - ширина полосы колонны на каждой стороне составляет 25% от длины или ширины пролета, в зависимости от того, что меньше.
• На основе ширины пролета
• Пользовательское

Общая схема здания с сеткой, используемая в расчёте конструкций
4 Основа здания

Мастер расчетных полос может автоматически создавать расчетные полосы для основных ортогональных поверхностей. При необходимости изменений, можно вручную создать и добавить к поверхности расчетные полосы. Кроме того, созданные полосы можно отключить от мастера, что позволяет изменить или удалить их по мере необходимости.

Визуализация полос расчёта конструкций, сгенерированных в модели с поиощью инструмента Strip Wizard. Эти полосы помогают эффективно анализировать специфические распределения нагрузок и аспекты расчёта сложных конструктивных элементов.
5 Созданные полосы в мастере расчётных полос

Аддон Расчёт железобетонных конструкций

С помощью аддона Расчёт железобетонных конструкций можно задать продольное армирование расчетных полос.

Расчёт полосной арматуры, показанный в виде сечения, с выделением подробного расположения в бетонном элементе.
6 Армирование полосы

По умолчанию количество и шаг арматуры рассчитан автоматически, а минимальная длина разрыва на верхней поверхности равна 1,5 м. Поперечная арматура недоступна для расчетных полос. Если хомут требуется, его можно учесть в расчёте на продавливание.

Расчёт на продавливание в RFEM 6 по ACI 318-19 и CSA A23.3:19

Во вкладке «Объекты к расчёту» задайте требуемые расчетные полосы, которые необходимо рассчитать.

Интерфейс данных расчёта железобетонных конструкций с рабочими полями для различных параметров конструкции.
7 Входные данные для расчёта железобетонных конструкций

Результаты расчёта железобетонных конструкций

'''Расчетные соотношения в расчетных полосах'''

Прочность на односторонний сдвиг без поперечной арматуры проверяется для расчетных полос по ACI, раздел 22.5 в расчетной проверке SD0500. В описанном выше расчете на продавливание можно выполнить расчет на прочность при продавливании в двух направлениях.
Расчётные проверки на основе расчётной опоры и пределов прогиба недоступны для расчетных полос. Остальные расчеты обеспечиваются и выполняются по аналогии с расчетом стержней.

Цветовое кодирование расчетных соотношений, отображаемое на полосах расчета в виде конструктивной модели для анализа и оценки.
8 Визуализация степеней использования на полосах

'''Арматура на расчётных полосах'''

Предполагается, что анкеровка будет прямой длиной 12,0 дюймов, в соответствии с ACI 318, раздел 25.4.2.1 (b).
RFEM автоматически создает «сегменты» вдоль длины полосы на основе заданной минимальной длины разрыва Δ-z и требуемой арматуры As,req. Величина разрыва может изменяться по длине.

Visualization of reinforcement on design strips in a structural model, showcasing detailed distribution and arrangement of reinforcement bars.
9 Reinforcement Design Strips Overview

Заключение
