Bemessungsstreifen in RFEM 6
Bemessungsstreifen sind ein Schnellzugriffswerkzeug zum automatischen Generieren eines zugrunde liegenden Ergebnisstabs, der Schnittgrößen aus der Platte integriert. Bemessungsstreifen befinden sich im Ordner „Spezielle Objekte”. Um einen neuen Streifen zu erstellen, definieren Sie den Streifentyp, die Bewehrungsrichtung und die Streifenbreite und weisen Sie ihn einer Linie oder einer Linie/Fläche zu.

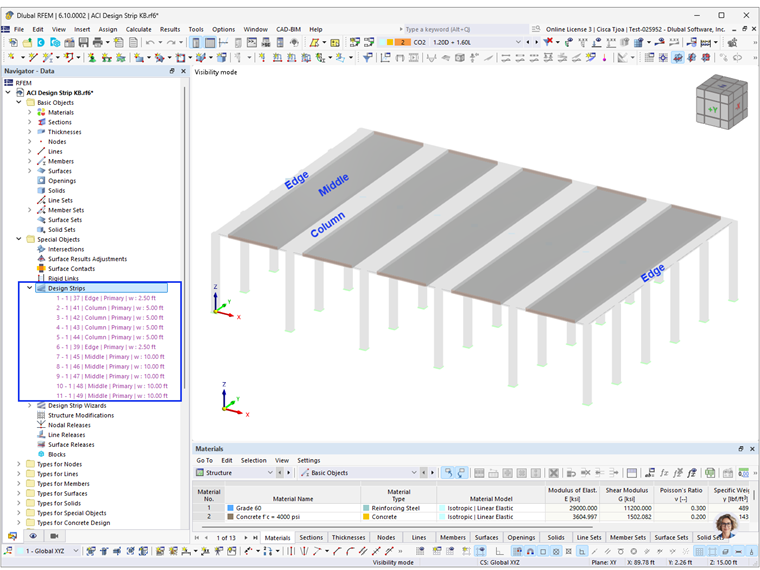

Streifentyp:
• Stützenstreifen sind auf Stützen zentriert und wird für den Innenbereich der Platte verwendet
• Mittelstreifen sind für den verbleibenden Plattenbereich zwischen Stützenstreifen und begrenzt durch Stützen- und/oder Randstreifen
• Randstreifen werden entlang der Begrenzungslinien der Fläche verwendet und mit Stabexzentrizität exzentrisch in die Fläche gelegt
Das Torsionsmoment mxy kann durch Aktivieren der Option „Inneres Moment My durch Torsionsmoment mxy anpassen” berücksichtigt werden. Anschließend wird die Wood-Armer-Methode verwendet, um das Torsionsmoment für die Bemessung in die orthogonalen Richtungen zu verteilen.

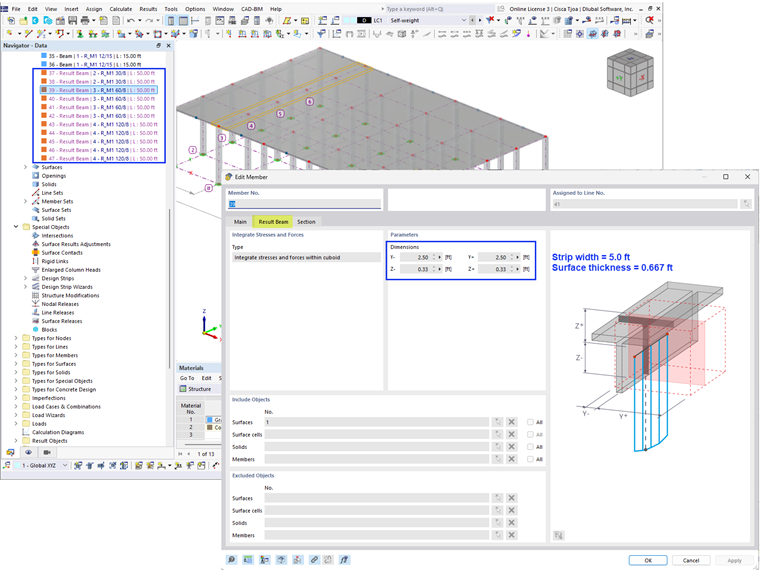

Die Querschnittsabmessungen des Ergebnisstabs basieren auf der Streifenbreite (Benutzereingabe) und der Streifendicke (Plattendicke).
Bemessungsstreifen können nur auf Flächen mit konstanter Dicke erstellt werden. Für jeden Bemessungsstreifen werden automatisch Stabsätze erstellt, die nützlich sind, um mehrere Stäbe zu gruppieren, die eine Richtung einer einzelnen Fläche überspannen.
Bemessungsstreifen-Assistent in RFEM 6
Anstatt einzelne Bemessungsstreifen manuell zu erstellen, wie oben gezeigt, kann der Bemessungsstreifen-Assistent verwendet werden, um sie automatisch zu generieren.

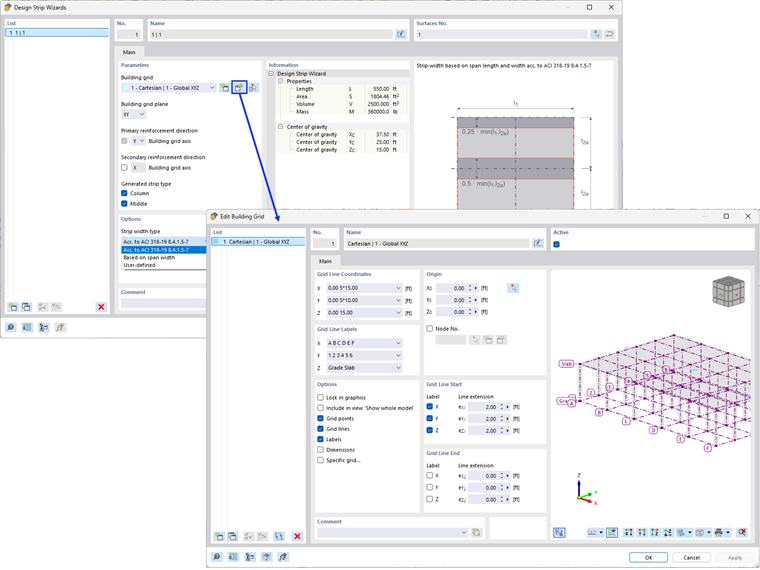

Das Gebäuderaster wird verwendet, um die Lage der Stützenstreifen zu definieren. Die tatsächliche Lage der Stützen/Auflager wird nicht berücksichtigt. Es ist nur ein kartesisches Raster möglich. Bemessungsstreifen können jedoch auf verschiedenen Rasterebenen (XY, XZ, YZ) basierend auf den Einstellungen erzeugt werden. Dies erlaubt die Erstellung nicht an auf horizontalen Platten, sondern auch an vertikalen Wänden. Bemessungsstreifen können in einer oder beiden Richtungen der Rastebene erzeugt werden.
Generierter Streifentyp bietet die Option, nur Stützenstreifen (einschließlich Randstreifen) und/oder Mittelstreifen zu erzeugen.
Drei verschiedene Streifenbreitentypen sind verfügbar:
• Gem. ACI 318-19 8.4.1.5-7 – Die Breite des Stützenstreifens auf jeder Seite wird als 25 % der Feldlänge oder -breite bestimmt, je nachdem, was kleiner ist.
• Basierend auf Feldbreite
• Benutzerdefiniert
Der Bemessungsstreifen-Assistent kann automatisch Bemessungsstreifen für orthogonale Grundflächen generieren. Wenn Änderungen erforderlich sind, können manuelle Bemessungsstreifen erstellt und zur Fläche hinzugefügt werden. Darüber hinaus können generierte Streifen vom Assistenten getrennt werden, um Anpassungen oder Löschungen nach Bedarf vorzunehmen.
Add-On Betonbemessung
Mit dem Add-On Betonbemessung kann die Längsbewehrung von Bemessungsstreifen definiert werden.
Standardmäßig werden die Anzahl und der Abstand der Bewehrung automatisch berechnet und die Mindestspaltlänge von 5,0 ft auf der oberen Fläche festgelegt. Schubbewehrung ist für Bemessungsstreifen nicht verfügbar. Wenn ein Bügel erforderlich ist, kann dieser mit der Durchstanzbemessung in RFEM 6 berücksichtigt werden:

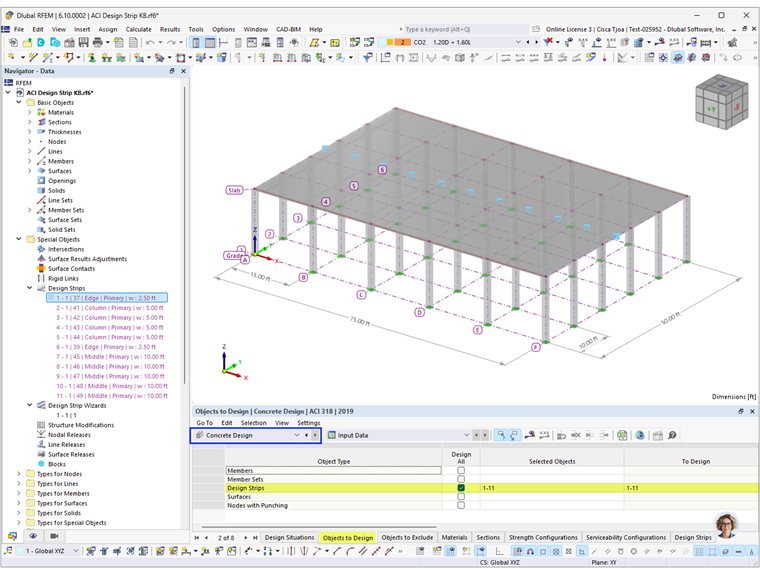

Unter dem Register „Zu bemessende Objekte“ definieren Sie die erforderlichen zu bemessenden Bemessungsstreifen.
Ergebnisse der Betonbemessung

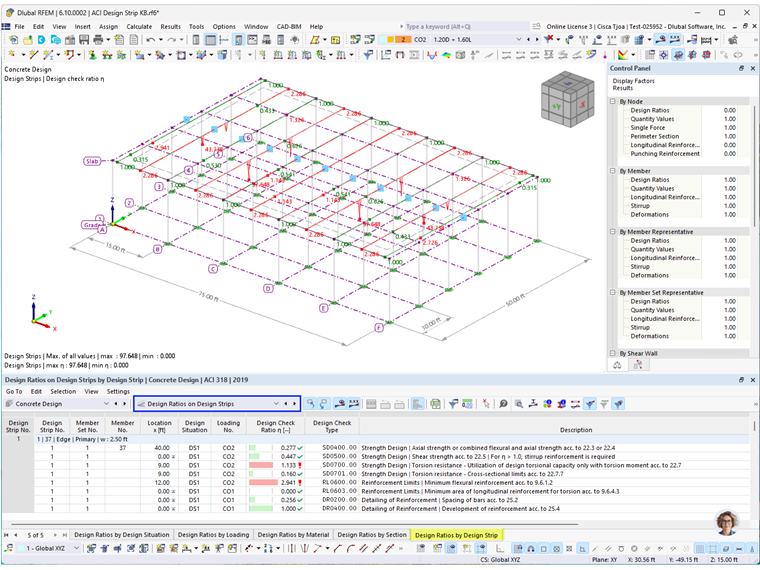

Ausnutzungen an Bemessungsstreifen
Die einachsige Schubfestigkeit ohne Schubbewehrung wird für Bemessungsstreifen gemäß ACI Abschnitt 22.5 im Nachweis SD0500 nachgewiesen. Der Nachweis der zweiachsigen Schubfestigkeit ist mit der oben genannten Durchstanzbemessung verfügbar.
Nachweise basierend auf Bemessungsauflagern und Durchbiegungsgrenzen sind für Bemessungsstreifen nicht verfügbar. Die verbleibenden Nachweise werden bereitgestellt und folgen einem ähnlichen Verfahren wie bei der Stabbemessung.

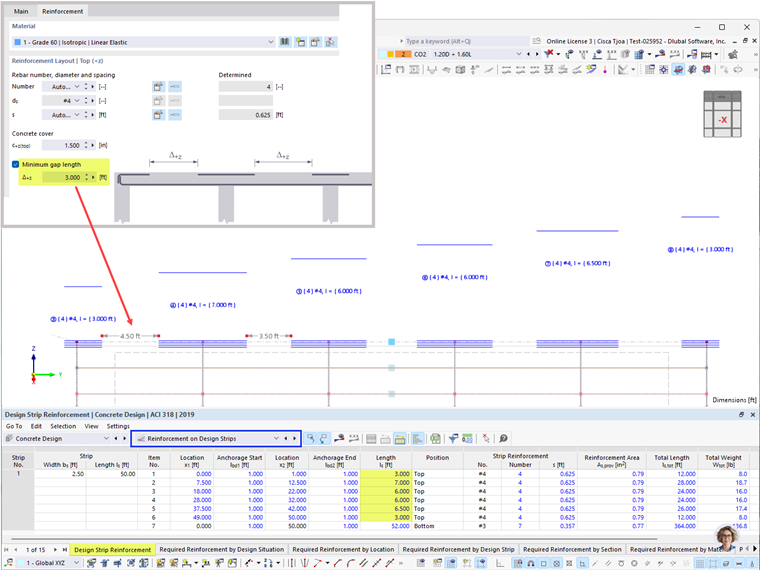

Bewehrung auf Bemessungsstreifen
Die Verankerung wird gemäß ACI 318 Abschnitt 25.4.2.1(b) mit einer Länge von 12,0 Zoll als gerade angenommen.
RFEM generiert automatisch „Segmente“ entlang der Streifenlänge basierend auf der definierten Mindestspaltlänge Δz und der erforderlichen Bewehrung As,erf. Spaltlängen können entlang der Länge variieren.
Fazit
Die Bemessungsstreifen-Methode in RFEM 6 bietet einen effizienten und vereinfachten Ansatz zur Bemessung von zweiachsigen Platten gemäß ACI 318-19. Mit den Bemessungsstreifen werden die Erstellung von Ergebnisstäben und die Integration von Schnittgrößen automatisiert. Der Bemessungsstreifen-Assistent erhöht die Produktivität zusätzlich, indem er die Erstellung von Streifen auf orthogonalen Flächen automatisiert, bei Bedarf jedoch manuelle Änderungen zulässt. Mit dem Add-On Betonbemessung können Benutzer die Längsrichtung definieren und bemessen.
